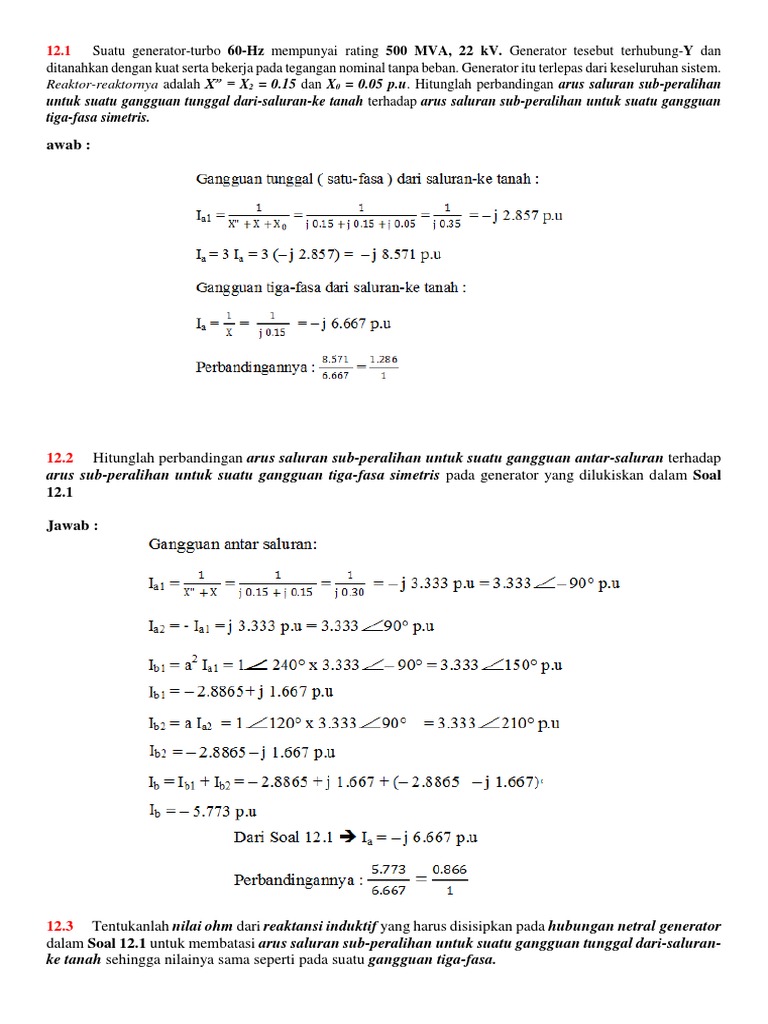

12.1 Suatu generator-turbo 60-Hz mempunyai rating 500 MVA, 22 kV.

Generator tesebut terhubung-Y dan


ditanahkan dengan kuat serta bekerja pada tegangan nominal tanpa beban. Generator itu terlepas dari keseluruhan sistem.
Reaktor-reaktornya adalah X” = X2 = 0.15 dan X0 = 0.05 p.u. Hitunglah perbandingan arus saluran sub-peralihan
untuk suatu gangguan tunggal dari-saluran-ke tanah terhadap arus saluran sub-peralihan untuk suatu gangguan
tiga-fasa simetris.

awab :

12.2 Hitunglah perbandingan arus saluran sub-peralihan untuk suatu gangguan antar-saluran terhadap
arus sub-peralihan untuk suatu gangguan tiga-fasa simetris pada generator yang dilukiskan dalam Soal
12.1

Jawab :

12.3 Tentukanlah nilai ohm dari reaktansi induktif yang harus disisipkan pada hubungan netral generator
dalam Soal 12.1 untuk membatasi arus saluran sub-peralihan untuk suatu gangguan tunggal dari-saluran-
ke tanah sehingga nilainya sama seperti pada suatu gangguan tiga-fasa.
Jawab :

Dari Soal 12.1, untuk suatu gangguan tiga-fasa  Ia = – j 6.667 p.u


Misalkan bahwa X adalah reaktansi induktif dalam p.u yang akan disisipkan. Maka untuk suatu gangguan
tunggal dari saluran-ke tanah :

12.4 Dengan reaktansi yang didapat dalam Soal 12.3 disisipkan pada netral generator dalam Soal 12.1
Hitunglah perbandingan-perbandingan arus saluran sub-peralihan untuk gangguan-gangguan berikut ini
terhadap arus saluran sub-peralihan untuk suatu gangguan tiga-fasa : (a) gangguan tunggal dari-saluran-
ke tanah, (b) gangguan antar-saluran, (c) gangguan ganda dari-saluran-ke tanah.

Jawab :

(a). Gangguan tunggal dari-saluran-ke tanah :


Perbandingan 1.0 ( X ditambahkan untuk mendapatkan perbandingan ini ).
(b). Gangguan antar-saluran :
Perbandingan 0.866 hasil dari Soal 12.2
(c). Gangguan ganda dari-saluran-ke tanah :
12.5 Berapa besarkah ohm reaktansi pada hubungan netral generator dalam Soal 12.1 yang akan
membatasi arus saluran sub-peralihan untuk suatu gangguan tunggal dari-saluran-ke tanah sehingga
besarnya tidak melebihi yang disebabkan oleh suatu gangguan tiga-fasa?

Jawab :
12.6 Suatu generator dengan rating 100 MVA, 20 kV mempunyai X” = X2 = 20% dan X0 = 5%. Netralnya
ditanahkan melalui suatu reaktor sebesar 0.32Ω . Generator tersebut bekerja pada tegangan nominal tanpa
beban dan dipisahkan dari sistem ketika terjadi suatu gangguan tunggal dari-saluran-ke tanah pada
terminal-terminalnya. Hitunglah arus sub-peralihan pada fasa yang mengalami gangguan.

Jawab :
12.7 Suatu generator turbo 100 MVA, 18 kV yang mempunyai X” = X2 = 20% dan X0 = 5% sedang akan
dihubungkan ke suatu sistem daya. Generator itu mempunyai suatu reaktor pembatas arus sebesar 0.16 Ω
pada netralnya. Tetapi sebelum generator tersebut terhubung ke sistem, tegangannya diatur menjadi 16 kV
ketika timbul suatu gangguan ganda dari-saluran-ke tanah pada terminal-terminal b dan c . Hitunglah arus
rms simetris awal dalam tanah dan pada saluran b.

Jawab :

12.8 Reaktansi-reaktansi suatu generator dengan rating 100 MVA, 20 kV adalah X” = X2 = 20% dan X0
= 5%. Generator tersebut dihubungkan ke suatu transformator ∆-Y dengan rating 100 MVA, 20∆ - 230Y kV,
dengan suatu reaktansi sebesar 10 %. Netral transformator itu ditanahkan dengan kuat. Tegangan terminal
generator adalah 20 kV ketika terjadi suatu gangguan tungal dari-saluran-ke tanah pada sisi-tegangan
tinggi transformator yang merupakan rangkaian-terbuka. Hitunglah arus rms simetris awal pada semua
fasa-fasa generator tersebut.

Jawab :
Dalam generator Ia0 = Ia1 = j IA1 ; Ia2 = – j IA1
Ia0 dan Ia1 = j (– j 1.429) = 1.429 p.u
Ia2 = – j ( – j 1.429) = – 1.429 p.u
Ib1 = 1.429 A240° = – 0.7145 – j 1.2375 p.u
Ib2 = 1.429 A300° = 0.7145 – j 1.2375 p.u
Ic1 = 1.429 A120° = – 0.7145 + j 1.2375 p.u
Ic2 = 1.429 A60° = 0.7145 + j 1.2375 p.u
Ia = Ia1 + Ia2 + Ia0 = 1.429 – 1.429 + 0 = 0
Ib = Ib1 + Ib2 + Ib0 = 1.429 A240° + 1.429 A300° + 0 = 2.475 A– 90° p.u
Ic = Ic1 + Ic2 + Ic0 = 1.429 A120° + 1.429 A60° + 0 = 2.475 A90° p.u

| Ia | = 0
| Ib | = 2887 x 2.475 = 7145.33 A
| Ic | = 2887 x 2.475 = 7145.33 A

12.9 Suatu generator mencatu sebuah motor melalui suatu transformator Y-∆. Generator tersebut
dihubungkan ke sisi-Y transformator. Suatu gangguan timbul di antara terminal-terminal motor dan
transformator. Komponen-komponen simetris arus sub-peralihan pada motor yang mengalir ke arah gangguan
adalah Ia1 = -- 0.8 – j2.6 p.u, Ia2 = -- j2.0 p.u dan Ia0 = -- j3.0 p.u . Dari transformator menuju gangguan Ia1
= 0.8 – j0.4 p.u, Ia2 = -- j1.0 p.u dan Ia0 = 0. Misalkan X”1 = X2 baik untuk motor maupun untuk generator.
Lukiskanlah jenis gangguannya. Hitunglah (a) arus pra-gangguan, jika ada, pada saluran a. (b) arus gangguan
sub-peralihan dalam p.u dan (c) arus sub-peralihan pada masing-masing fasa generator dalam p.u.

Jawab :

Gangguan pada titik P , jumlah arus Ia1 ke arah gangguan dari Motor dan Transformator memberikan Ia1 pada
gangguan. Jadi pada titik gangguan :
Ia1 = – 0.8 – j 2.6 + 0.8 – j 0.4 = – j 3 p.u , demikian pula :
Ia2 = 0 – j 2 + 0 – j 1 = – j 3 p.u
Ia0 = – j 3 p.u  ini menunjukkan suatu gangguan tunggal dari-saluran-ke tanah.
Hubungan dari jaringan urutan seperti di bawah ini :

(a). Arus-arus digambarkan pada diagram jaringan :


Pembagian arus karena gangguan di antara cabang-cabang dari jaringan urutan-positif adalah sama seperti di
antara cabang-cabang dari jaringan urutan-negatif, karena semua nilai-nilai X1 adalah sama dengan nilai-nilai
X2 pada cabang-cabang yang bersesuaian.
Arus pra-gangguan dalam saluran a ke arah motor adalah :

0.8 – j 0.4 – ( – j 1 ) = 0.8 + j 0.6 p.u atau


– [ – 0.8 – j 2.6 – ( – j 2 ) ] = – (– 0.8 – j 0.6) = 0.8 + j 0.6 p.u

(b). Arus gangguan sub-transient :


I”f = (– j 3 ) = – j 9 p.u

(c). Arus sub-transient pada masing-masing fasa generator :

IA1 = – j (0.8 – j 0.4) = – j 0.8 + j2 0.4 = – 0.4 – j 0.8 = 0.894 A– 116.6° p.u
IA2 = j ( – j 1) = – j2 1 = 1 A0° p.u ; IA0 = IB0 = IC0 = 0
IA = IA1 + IA2 + IA0 = 0.894 A– 116.6° + 1 A0° + 0
IA = – 0.4 – j 0.8 + 1 = 0.6 – j 0.8 = 1 A– 53.13° p.u 
IB1 = a2IA1 = 1A240° x 0.894 A– 116.6° = 0.894A123.4° p.u
IB2 = a IA2 = 1A120° x 1 A0° = 1A120° p.u
IB = IB1 + IB2 + IB0 = 0.894A123.4° + 1A120° + 0
IB = – 0.492 + j 0.746 – 0.5 + j 0.866 = – 0.992 + j1.612 = 1.893A121.6° p.u 

IC1 = aIA1 = 1A120° x 0.894 A– 116.6° = 0.894A3.4° p.u


IC2 = a2IA2 = 1A240° x 1 A0° = 1A240° p.u
IC = IC1 + IC2 + IC0 = 0.894A3.4° + 1A240° + 0
IC = 0.8924 + j 0.053 – 0.5 – j 0.866 = 0.3924 – j 0.813 = 0.903 A64.24° p.u 

12.10 Hitunglah arus-arus sub-peralihan di semua bagian sistem pada Contoh Soal 12.4 dengan
mengabaikan arus pra-gangguan jika gangguan pada sisi tegangan-rendah transformator itu adalah suatu
gangguan antar-saluran.

Jawab :
Arus-arus dalam saluran pada gangguan adalah :
Menuju P dari arah transformator ( dalam bentuk matriks ) :

Ia = 0 + (– j2.50) + j2.50 = 0
Ib = 0 + a2(– j2.50) + a( j2.50) = 1A240° x 2.50A–90° + 1A120° x 2.50A90°
Ib = 2.50A150° + 2.50A210° = – 2.165 + j 1.25 – 2.165 – j 1.25 = – 4.33 p.u
Ic = 0 + a(– j2.50) + a2( j2.50) = 1A120° x 2.50A–90° + 1A240° x 2.50A90°
Ic = 2.50A30° + 2.50A330° = 2.165 + j 1.25 + 2.165 – j 1.25 = 4.33 p.u

Menuju P dari arah motor-motor ( dalam bentuk matriks ) :


Ia = 0 + (– j1.667) + j1.667 = 0
Ib = 0 + a2(– j1.667) + a( j1.667) = 1A240° x 1.667A–90° + 1A120° x 1.667A90°
Ib = 1.667A150° + 1.667A210° = – 1.443 + j 0.834 – 1.443 – j 0.834 = – 2.88 p.u
Ic = 0 + a(– j1.667) + a2( j1.667) = 1A120° x 1.667A–90° + 1A240° x 1.667A90°
Ic = 1.667A30° + 1.667A330° = 1.443 + j 0.834 + 1.443 – j 0.834 = 2.88 p.u

Pada sisi generator (bagian tegangan-tinggi) dari transformator :

IA1 = – j (Ia1) = – j (– j 2.50) = j2 2.50 = – 2.50 + j0


IA2 = j (Ia2) = j ( j 2.50) = j2 2.50 = – 2.50 + j0
IA0 = 0 ;
IA = IA1 + IA2 + IA0 = – 2.50 + j0 – 2.50 + j0 = – 5 + j 0 p.u

IB1 = a2 IA1 = 1A240° x 2.50A180° = 2.50A420° = 1.25 + j 2.165


IB2 = a IA2 = 1A120° x 2.50A180° = 2.50A300° = 1.25 – j 2.165
IB0 = 0
IB = IB1 + IB2 = 1.25 + j 2.165 + 1.25 – j 2.165 = 2.50 + j 0 p.u

IC1 = a IA1 = 1A120° x 2.50A180° = 2.50A300° = 1.25 – j 2.165


IC2 = a2 IA2 = 1A240° x 2.50A180° = 2.50A420° = 1.25 + j 2.165
IC0 = 0
IC = IC1 + IC2 = 1.25 – j 2.165 + 1.25 – j 2.165 = 2.50 + j 0 p.u

Arus-arus dalam Ampere pada saluran-saluran:


· Dari Transformator ke titik gangguan P :
Arus dasar untuk rangkaian tegangan-rendah :
I Dasar = 7500000 / (√3 x 600) = 7217 A
Saluran a = 0
Saluran b = 4.33 x 7217 A = 31 249.61 A
Saluran c = 4.33 x 7217 A = 31 249.61 A
 Dari Motor ke titik gangguan P :
Arus dasar untuk rangkaian tegangan-rendah :
I Dasar = 7500000 / (√3 x 600) = 7217 A
Saluran a = 0
Saluran b = 2.88 x 7217 A = 20 784.96 A
Saluran c = 2.88 x 7217 A = 20 784.96 A

 Dari generator ke transformator :


Arus dasar untuk rangkaian tegangan-tinggi :
I Dasar = 7500 / (√3 x 4.16) = 1041 A
Saluran A = 5.0 x 1041 A = 5205 A
Saluran B = 2.50 x 1041 A = 2602.5 A
Saluran C = 2.50 x 1041 A = 2602.5 A

12.11 Ulangilah Soal 12.10 untuk suatu gangguan ganda dari-saluran-ke tanah.

Jawab :
Arus-arus dalam saluran pada gangguan adalah :
Menuju P dari arah transformator ( dalam bentuk matriks ) :

Ia = 0 + (– j3.22) + j1.79 = 0 – j 1.43 = 1.43A–90° p.u


Ib = 0 + a2(– j3.22) + a( j1.79) = 1A240° x 3.22A–90° + 1A120° x 1.79A90°
Ib = 3.22A150° + 1.79A210° = – 2.79 + j 1.61 – 1.55 – j 0.895 = – 4.34 + j 0.715
Ib = 4.40A170.64° p.u
Ic = 0 + a(– j3.22) + a2( j1.79) = 1A120° x 3.22A–90° + 1A240° x 1.79A90
Ic = 3.22A30° + 1.79A330° = 2.79 + j 1.61 + 1.55 – j 0.895 = 4.34 + j 0.715 p.u
Ic = 4.40A9.4° p.u
Menuju P dari arah motor-motor ( dalam bentuk matriks ) :
Ia = j 2.38 +(– j 2.14) + j1.19 = 0 + j 1.43 = 1.43 A90°p.u
Ib = j 2.38 + a2(– j 2.14) + a( j 1.19) =
Ib = j 2.38 +1A240° x 2.14A–90° + 1A120° x 1.19A90°
Ib = j 2.38 + 2.14A150° + 1.19A210° = j 2.38 – 1.853 + j 1.07 – 1.03 – j 0.595
Ib = – 2.883 + j 2.855 = 4.057A135.3° p.u
Ic = j 2.38 + 1A120° x 2.14A–90° +1A240° x 1.19A90°
Ic = j 2.38 + 2.14A30° + 1.19A330° = j 2.38 + 1.853 + j 1.07 + 1.03 – j 0.595
Ic = 2.883 + j 2.855 = 4.057A44.7° p.u

Pada sisi generator (bagian tegangan-tinggi) dari transformator :


IA0 = IB0 = IC0
IA1 = – j (Ia1) = – j (– j 3.22 ) = j2 3.22 = – 3.22 p.u
IA2 = j (Ia2) = j ( j 1.79 ) = j2 1.79 = – 1.79 p.u
IA = IA1 + IA2 = – 3.22 – 1.79 = – 5.01 p.u
IB1 = a2IA1 = 1A240° x 3.22A180° = 3.22A420° = 1.61 + j 2.79 p.u
IB2 = a IA2 = 1A120° x 1.79A180° = 1.79A300° = 0.90 – j 1.55 p.u
IB = IB1 + IB2 =1.61 + j 2.79 + 0.90 – j 1.55 = 2.51 + j 1.24 = 2.80 A26.29° p.u
IC1 = a IA1 = 1A120° x 3.22A180° = 3.22A300° = 1.61 – j 2.79 p.u
IC2 = a2IA2 = 1A240° x 1.79A180° = 1.79A420° = 0.90 + j 1.55 p.u
IC = IC1 + IC2 = 1.61 – j 2.79 + 0.90 + j 1.55 = 2.51 – j 1.24 = 2.80 A– 26.29° p.u

Arus-arus dalam Ampere pada saluran-saluran:


 Dari Transformator ke titik gangguan P :
Arus dasar untuk rangkaian tegangan-rendah :
I Dasar = 7500000 / (√3 x 600) = 7217 A
Saluran a = 1.43 x 7217 A = 10 320 A
Saluran b = 4.40 x 7217 A = 31 755 A
Saluran c = 4.40 x 7217 A = 31 755 A

 Dari Motor ke titik gangguan P :


Arus dasar untuk rangkaian tegangan-rendah :
I Dasar = 7500000 / (√3 x 600) = 7217 A
Saluran a = 1.43 x 7217 A = 10 320 A
Saluran b = 4.057 x 7217 A = 29 280 A
Saluran c = 4.057 x 7217 A = 29 280 A

 Dari generator ke transformator :


Arus dasar untuk rangkaian tegangan-tinggi :
I Dasar = 7500 / (√3 x 4.16) = 1041 A
Saluran A = 5.01 x 1041 A = 5215 A
Saluran B = 2.80 x 1041 A = 2915 A
Saluran C = 2.80 x 1041 A = 2915 A

12.13 Dua buah generator G1 dan G2 dihubungkan melalui transformator-trnsformator T1 dan T2 ke suatu
rel tegangan-tinggi yang mencatu suatu saluran trasmisi. Saluran itu terbuka pada ujungnya yang jauh, dan
titik F pada saluran tersebut timbul suatu gangguan. Tegangan pra-gangguan pada titik F adalah 515 V.
Rating dan reaktansi dari peralatan-peralatan tersebut adalah:
G1 – 1000 MVA, 20 kV, Xs = 100% X” = X2 = 10% X0 = 5%
G2 – 800 MVA, 22 kV, Xs = 120% X” = X2 = 15% X0 = 8%
T1 – 1000 MVA, 500Y/20∆, X = 17.5%
T2 – 800 MVA, 500Y/22Y, X = 160%
Saluran – X1 =15%, X0 = 40% dengan dasar 1500 MVA, 500 kV.
Netral G1 ditanahkan melalui suatu reaktansi sebesar 0.04 Ω . Netral G2 tidak ditanahkan. Netral dari semua
transformator-transformator ditanahkan dengan kuat. Ambilah sebagai dasar 1000 MVA, 500 kV pada
saluran transmisi. Abaikanlah arus pra-gangguan dan hitunglah arus sub-peralihan (a) pada fasa c dari G1
untuk suatu gangguan tiga-fasa pada F, (b) dalam fasa B pada F untuk suatu gangguan antar-saluran pada
saluran-saluran B dan C. (c) dalam fasa A pada F untuk suatu gangguan dari-saluran-ke tanah pada saluran
A., dan (d) dalam fasa c dari G2 untuk suatu gangguan dari-saluran-ke tanah pada saluran A. Misalkan bahwa
VA1 mendahului Va1 dengan 90° pada T1.

Jawab :

Impedansi-impedansi dalam p.u :

Gen.1 : X” = X2 = 0.10 p.u ; X0 = 0.05 p.u


Gen.2 : X” = X2 = 0.15 x (1000/800) = 0.1875 p.u
T1 : X = 0.175 p.u
T2 : X = 0.16 x (1000/800) = 0.20 p.u
Saluran X1 = X2 = 0.15 x (1000/1500) = 0.10 p.u
X0 = 0.40 x (1000/1500) = 0.267 p.u
Tegangan Kerja = (515/500) = 1.03 p.u
12.14 Untuk jala-jala yang ditunjukkan dalam Gambar 10.18, hitunglah arus sub-peralihan dalam p.u (a)
pada suatu gangguan tunggal dari-saluran-ke tanah pada rel 2, dan (b) pada fasa yang tekena gangguan dari
saluran 1-2. Misalkan bahwa tidak ada arus yang mengalir sebelum terjadinya gangguan dan bahwa tegangan
pragangguan pada semua rel adalah 1.0 p.u. Kedua generator terhubung-Y. Transformator-transformator
berada pada ujung-ujung setiap saluran transmisi dalam sistem itu dan terhubung Y-Y dengan netral-netral
ditanahkan kecuali transformator-transformator yang menghubungkan saluran-saluran ke rel 3 yang terhubung
Y-∆ dengan netral dari Y yang ditanahkan dengan kuat. Sisi-sisi ∆ dari transformator-transformator Y-∆
dihubungkan pad rel 3. Semua reaktansi saluran yang ditunjukkan dalam Gambar 10.18 di antara rel-rel
meliputi juga reaktansi-reaktansi transformator. Nilai-nilai reaktansi urutan-nol untuk saluran-saluran ini
termasuk transformator-transformatornya adalah 2 kali yang ditunjukkan dalam Gambar 10.18.
Reaktansi-reaktansi urutan-nol generator-generator yang dihubungkan pada rel-rel 1 dan 3 berturut-turut 0.04
dan 0.08 p.u. Netral generator pada rel 1 dihubungkan ke tanah melalui suatu reaktor sebesar 0.02 p.u dan
netral generator pada rel 3 di tanahkan dengan kuat.

Jawab :

Dalam Soal 10.8 nilai-nilai urutan-positif dan urutan-negatif yang diperlukan untuk Z rel dalam p.u adalah :
Z12-1 = Z12-2 = j 0.1195 p.u ; Z22-1 = Z22-2 = j 0.2465 p.u ; Z32-1 = Z32-2 = j 0.1006 p.u
(b). Arus sub-peralihan pada fasa yang tekena gangguan dari saluran 1-2 :
tegangan-tegangan pada rel 2 :
Va1 = 1 – Ia1 x Z22-2 = 1 – ( – j 1.2544 ) ( j0.2465 ) = 1 – ( – j2 0.3092 )
Va1 = 1 – 0.3092 = 0.6908 p.u
Va2 = – ( Ia1 x Z22-2 ) = – ( – j 1.2544 ) ( j0.2465 )
Va2 = – ( – j2 0.3092 ) = – 0.3092 p.u
Va0 = – ( Ia1 x Z22-0 ) = – ( – j 1.2544 ) ( j0.3042 )
Va0 = – ( – j2 0.3816 ) = – 0.3816 p.u
tegangan-tegngan pada rel 1 :
Va1 = 1 – Ia1 x Z12-1 = 1 – ( – j 1.2544 ) ( j0.1195 ) = 1 – ( – j2 0.1499 )
Va1 = 1 – 0.1499 = 0.8501 p.u
Va2 = – ( Ia1 x Z12-2 ) = – ( – j 1.2544 ) ( j0.1195 )
Va2 = – ( – j2 0.1499 ) = – 0.1499 p.u
Va0 = – ( Ia1 x Z12-0 ) = – ( – j 1.2544 ) ( j0.0563 )
Va0 = – ( – j2 0.0706 ) = – 0.0706 p.u
12.15 Hitunglah arus sub-peralihan dalam p.u pada suatu gangguan antar-saluran pada rel 2 dari jala-jala
Dalam Contoh Soal 8.1. Abaikanlah resistansi dan arus pragangguan, misalkan bahwa semua tegangan
sebelum terjadinya gangguan adalah 1.0 dan gunakanlah perhitungan-perhitungan yang telah dibuat Dalam
Contoh Soal 10.4. Hitunglah arus dalam saluran-saluran 1-2 dan juga 1-3, Misalkan bahwa saluran-saluran 1-
2 dan 3-2 dihubungkan pada rel 2 secara langsung dan bukannya melalui transformator-transformator dan
bahwa reaktansi-reaktansi urutan-positif dan urutan-negatif adalah identik.

Jawab :

Hasil perhitungan dari Contoh Soal 10.4 adalah :


Z22-1 = Z22-2 = j 0.1338 p.u
Z12-1 = Z12-2 = j 0.0558 p.u
Z32-1 = Z32-2 = j 0.0664 p.u
Pada Rel 2 :
Va1 = 1 – Ia1 x Z22-2 = 1 – ( – j 3.737 ) ( j0.1338 ) = 1 – ( – j2 0.50 ) = 1 – 0.50 = 0.50 p.u
Va2 = Va1 = 0.50 p.u
Va = Va1 + Va2 = 0.50 + 0.50 = 1.0 p.u
Vb1 = a2 Va1 = 1A240° x 0.50 = 0.50A240° p.u = – 0.25 – j 0.433 p.u
Vb2 = a Va2 = 1A120° x 0.50 = 0.50A120° p.u = – 0.25 + j 0.433 p.u
Vb = Vb1 + Vb2 = – 0.25 – j 0.433 – 0.25 + j 0.433 = – 0.50 p.u
Vc1 = a Va1 = 1A120° x 0.50 = 0.50A120° p.u = – 0.25 + j 0.433 p.u
Vc2 = a2 Va2 = 1A240° x 0.50 = 0.50A240° p.u = – 0.25 – j 0.433 p.u
Vc = Vc1 + Vc2 = – 0.25 + j 0.433 – 0.25 – j 0.433 = – 0.50 p.u

Pada Rel 1 :
Va1 = 1 – Ia1 x Z12-1 = 1 – ( – j 3.737 ) ( j0.0558 ) = 1 – ( – j2 0.2085 ) = 1 – 0.2085 = 0.7915 p.u
Va2 = – ( Ia2 x Z12-2 ) = – ( j 3.737 ) ( j0.0558 ) = – j2 0.2085 = 0.2085 p.u
Va = Va1 + Va2 = 0.7915 + 0.2085 + 0 = 1.0 p.u ; Va0 = 0
Vb1 = a2 Va1 = 1A240° x 0.7915 = 0.7915A240° p.u = – 0.3957 – j 0.6855 p.u
Vb2 = a Va2 = 1A120° x 0.2085 = 0.2085A120° p.u = – 0.1042 + j 0.1806 p.u
Vb = Vb1 + Vb2 = – 0.3957 – j 0.6855 – 0.1042 + j 0.1806 = – 0.4999 – j 0.505 p.u
Vc1 = a Va1 = 1A120° x 0.7915 = 0.7915A120° p.u = – 0.3957 + j 0.6855 p.u
Vc2 = a2 Va2 = 1A240° x 0.2085 = 0.2085A240° p.u = – 0.1042 – j 0.1806 p.u
Vc = Vc1 + Vc2 = – 0.3957 + j 0.6855 – 0.1042 – j 0.1806 = – 0.4999 + j 0.505 p.u

Pada Rel 3 :
Va1 = 1 – Ia1 x Z32-1 = 1 – ( – j 3.737 ) ( j0.0664 ) = 1 – ( – j2 0.2481 ) = 1 – 0.2481 = 0.7519 p.u
Va2 = – ( Ia2 x Z32-2 ) = – ( j 3.737 ) ( j0.0664 ) = – j2 0.2481 = 0.2481 p.u
Va = Va1 + Va2 = 0.7519 + 0.2481 + 0 = 1.0 p.u ; Va0 = 0
Vb1 = a Va1 = 1A240° x 0.7519 = 0.7519A240° p.u = – 0.3759 – j 0.6512 p.u
2

Vb2 = a Va2 = 1A120° x 0.2481 = 0.2481A120° p.u = – 0.1240 + j 0.2149 p.u


Vb = Vb1 + Vb2 = – 0.3759 – j 0.6512 – 0.1240 + j 0.2149 = – 0.4999 – j 0.4363 p.u
Vc1 = a Va1 = 1A120° x 0.7519 = 0.7519A120° p.u = – 0.3759 + j 0.6512 p.u
Vc2 = a2 Va2 = 1A240° x 0.2481 = 0.2481A240° p.u = – 0.1240 – j 0.2149 p.u
Vc = Vc1 + Vc2 = – 0.3759 + j 0.6512 – 0.1240 – j 0.2149 = – 0.4999 + j 0.4363 p.u

Jadi jumlah arus-arus ke dalam gangguan dari saluran c pada rel 2 adalah :
Ic = 3.463 + 3.005 = 6.468 p.u  ini hampir sama dengan nilai Ic = 6.472 p.u yang diperoleh di awal pada
penyelesaian untuk Ic pada gangguan.

Anda mungkin juga menyukai
