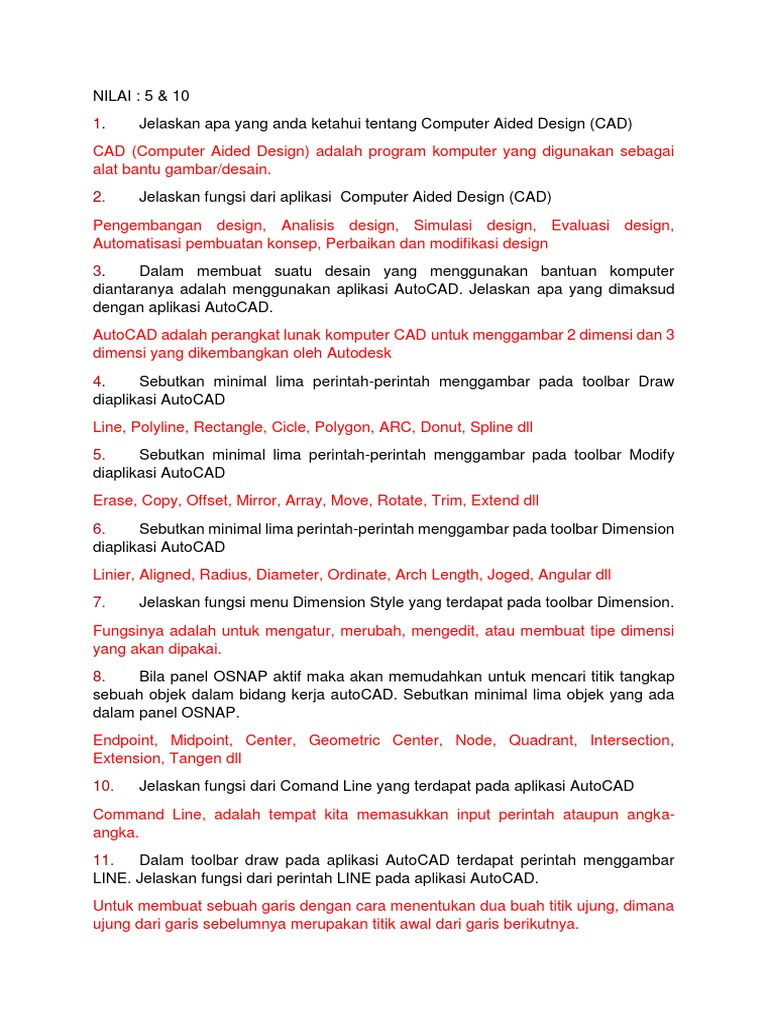

NILAI : 5 & 10

1. Jelaskan apa yang anda ketahui tentang Computer Aided Design (CAD)
CAD (Computer Aided Design) adalah program komputer yang digunakan sebagai
alat bantu gambar/desain.
2. Jelaskan fungsi dari aplikasi Computer Aided Design (CAD)
Pengembangan design, Analisis design, Simulasi design, Evaluasi design,
Automatisasi pembuatan konsep, Perbaikan dan modifikasi design
3. Dalam membuat suatu desain yang menggunakan bantuan komputer
diantaranya adalah menggunakan aplikasi AutoCAD. Jelaskan apa yang dimaksud
dengan aplikasi AutoCAD.
AutoCAD adalah perangkat lunak komputer CAD untuk menggambar 2 dimensi dan 3
dimensi yang dikembangkan oleh Autodesk
4. Sebutkan minimal lima perintah-perintah menggambar pada toolbar Draw
diaplikasi AutoCAD
Line, Polyline, Rectangle, Cicle, Polygon, ARC, Donut, Spline dll
5. Sebutkan minimal lima perintah-perintah menggambar pada toolbar Modify
diaplikasi AutoCAD
Erase, Copy, Offset, Mirror, Array, Move, Rotate, Trim, Extend dll
6. Sebutkan minimal lima perintah-perintah menggambar pada toolbar Dimension
diaplikasi AutoCAD
Linier, Aligned, Radius, Diameter, Ordinate, Arch Length, Joged, Angular dll
7. Jelaskan fungsi menu Dimension Style yang terdapat pada toolbar Dimension.
Fungsinya adalah untuk mengatur, merubah, mengedit, atau membuat tipe dimensi
yang akan dipakai.
8. Bila panel OSNAP aktif maka akan memudahkan untuk mencari titik tangkap
sebuah objek dalam bidang kerja autoCAD. Sebutkan minimal lima objek yang ada
dalam panel OSNAP.
Endpoint, Midpoint, Center, Geometric Center, Node, Quadrant, Intersection,
Extension, Tangen dll
10. Jelaskan fungsi dari Comand Line yang terdapat pada aplikasi AutoCAD
Command Line, adalah tempat kita memasukkan input perintah ataupun angka-
angka.
11. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
LINE. Jelaskan fungsi dari perintah LINE pada aplikasi AutoCAD.
Untuk membuat sebuah garis dengan cara menentukan dua buah titik ujung, dimana
ujung dari garis sebelumnya merupakan titik awal dari garis berikutnya.
12. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
POLYLINE. Jelaskan fungsi dari perintah POLYLINE pada aplikasi AutoCAD.
Garis satu kesatuan yang dapat diatur ketebalanya pada awal maupun ujungnya.
Jenis lain dari polyline adalah 3D Polyline, dimana sifatnya sama dengan garis polyline
tetapi pengaturan ketebalanya dapat dilakukan terhadap tinggi obyek.
13. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
RECTANGLE. Jelaskan fungsi dari perintah RECTANGLE pada aplikasi AutoCAD.
Rectangle adalah perintah untuk membuat kotak dengan cara menentukan titik
diagonal. Rectangle dibuat dari Polyline, yaitu obyek yang semua segmenya
merupakan satu besaran.
14. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
POLYGON. Jelaskan fungsi dari perintah POLYGON pada aplikasi AutoCAD.
Polygon adalah perintah untuk membuat segi banyak dimana semua sisinya sama
panjang. Adapun jumlah sisinya minimal 3 sedangkan maksimalnya adalah 1024.
15. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
CIRCLE. Jelaskan fungsi dari perintah CIRCLE pada aplikasi AutoCAD.
Circle adalah perintah untuk membuat lingkaran atau objek bulat yang tertutup.
16. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
ARC. Jelaskan fungsi dari perintah ARC pada aplikasi AutoCAD.
Arc adalah perintah untuk membuat busur lingkaran atau garis lengkung.
17. Dalam toolbar draw pada aplikasi AutoCAD terdapat perintah menggambar
DONUT. Jelaskan fungsi dari perintah DONUT pada aplikasi AutoCAD.
Donut adalah perintah untuk membuat lingkaran dengan ketebalan tertentu. Dalam
pembuatan ini harus ditentukan diameter dalam ( Inside diameter ) serta diameter luar
( Outside diameter ).
18. Dalam toolbar modify pada aplikasi AutoCAD terdapat perintah menggambar
COPY. Jelaskan fungsi dari perintah COPY pada aplikasi AutoCAD.
Menggandakan objek yang telah diseleksi
19. Dalam toolbar modify pada aplikasi AutoCAD terdapat perintah menggambar
MIRROR. Jelaskan fungsi dari perintah MIRROR pada aplikasi AutoCAD.
Mencerminkan objek yang telah diseleksi
20. Dalam toolbar modify pada aplikasi AutoCAD terdapat perintah menggambar
OFFSET. Jelaskan fungsi dari perintah OFFSET pada aplikasi AutoCAD.
Membuat objek sebangun dengan ukuran yang lebih besar atau yang lebih kecil dari
objek yang telah diseleksi
21. Dalam toolbar modify pada aplikasi AutoCAD terdapat perintah menggambar
ARRAY. Jelaskan fungsi dari perintah ARRAY pada aplikasi AutoCAD.
Menggandakan objek yang telah diseleksi dengan jarak dan jumlah yang bisa
ditentukan
NILAI : 20 s.d 25
1. Dibawah ini merupakan tampilan dari aplikasi AutoCAD 2016. Berilah
penjelasan tentang notasi-notasi yang terdapat pada tampilan AutoCAD 2016
tersebut.

1. Menubar, berisi menu File, Edit, View, Format, Tools, Draw, Dimension, dsb.
2. Toolbar, berisi icon / lambang dari masing-masing perintah yang ada di AutoCAD.
3. Command Line, adalah tempat kita memasukkan inputperintah ataupun angka-
angka.
4. Display, adalah tempat kita melihat output dari perintah yang telah kita inputkan.
5. Croshair, sebagai alat navigasi kita di AutoCAD (kursor).
2. Lengkapilah tabel dibawah ini, dimana berisi tentang perintah-perintah
penggambaran pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Line L + enter Membuat garis lurus

Polygon POL + enter Membuat segi banyak beraturan

ARC A + enter Membuat busur lingkaran

3. Lengkapilah tabel dibawah ini, dimana berisi tentang perintah-perintah
penggambaran pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Polyline PL + enter Membuat garis tanpa putus

Rectangle REC + enter Membuat segi empat

Cicle C + enter Membuat lingkaran

H atau BH + Mengisi sebuah bidang tertutup

Hatch
Enter dengan arsiran

4. Lengkapilah tabel dibawah ini, dimana berisi tentang perintah-perintah Edit

gambar (Modify) pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Menghapus objek yang telah

Erase E + enter
diseleksi

Menggandakan objek yang telah

CO atau CP +
Copy diseleksi
enter

Mencerminkan objek yang telah

Mirror MI + enter
diseleksi

Membuat objek sebangun dengan

ukuran yang lebih besar atau yang
Offset O + Enter
lebih kecil dari objek yang telah
diseleksi
5. Lengkapilah tabel dibawah ini, dimana berisi tentang perintah-perintah Edit
gambar (Modify) pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard
Menggandakan objek yang telah
Array AR + enter diseleksi dengan jarak dan jumlah
yang bisa ditentukan

Memindahkan objek yang telah

Move M + enter
diseleksi

Merotasi/memutar objek yang telah

Rotate RO + enter
diseleksi

Memperbesar atau memperkecil

Scale SC + Enter
objek yang telah diseleksi

6. Lengkapilah tabel dibawah ini, dimana berisi tentang perintah-perintah Edit

gambar (Modify) pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Memotong garis yang berpotongan

Trim TR + enter
dengan garis lain

Menggabungkan beberapa objek

Join J + enter (objek polyline) yang telah diseleksi
menjadi satu objek

Membuat atau menggabungkan

Chamfer CHA + enter
dua buah garis dengan garis miring

Membuat atau menggabungkan

Fillet F + Enter dua buah garis dengan bidang
lengkung (busur lingkaran)
7. Lengkapilah tabel dibawah ini, dimana berisi tentang keterangan icon pada
toolbar dimension pada aplikasi AutoCAD 2016
Nama Shortcut
Lambang Fungsi
Lambang Keyboard

Membuat notasi dimensi arah

Linier DLI
vertikal dan horizontal

Membuat notasi dimensi arah

Aligned DAL
vertikal, horizontal dan arah miring

Membuat notasi dimensi untuk jari-

Radius DRA jari atau radius dari sebuah
lingkaran atau bidang lengkung

Membuat notasi dimensi atau garis

Diameter DDI tengah atau diameter dari sebuah
lingkaran atau bidang lengkung

Membuat notasi kemiringan sudut

Angular DAN
antara dua objek

8. Dibawah ini merupakan tampilan dari dimension style pada aplikasi AutoCAD
2016. Berilah keterangan tentang notasi-notasi yang terdapat pada dimension style
aplikasi AutoCAD 2016 tersebut

a. Styles, menunjukkan type-type dimensi apa saja yang ada.

b. Set Current, untuk mengaktifkan type dimensi yang telahdipilih.
c. New, untuk membuat type dimensi baru.
d. Modify, untuk mengedit type dimensi yang dipilih.
9. Dibawah ini merupakan sebuah objek yang digambar menggunakan aplikasi
AutoCAD dengan menggunakan perintah POLYGON. Jelaskan langkah-langkah
penggambaran dari objek tersebut.

Ketik POL pada command kemudian enter

Ketik jumlah segi yaitu 6 kemudian enter
Klik pada area gambar sebagai pusat polygon (center)
Ketik I kemudian enter
Masukkan radius polygon yaitu 100 kemudian enter
Selesai

10. Dibawah ini merupakan sebuah objek yang digambar menggunakan aplikasi
AutoCAD dengan menggunakan perintah POLYGON. Jelaskan langkah-langkah
penggambaran dari objek tersebut.

Ketik POL pada command kemudian enter

Ketik jumlah segi yaitu 3 kemudian enter
Klik pada area gambar sebagai pusat polygon (center)
Ketik I kemudian enter
Masukkan radius polygon yaitu 100 kemudian enter
Selesai
11. Dibawah ini merupakan sebuah objek yang digambar menggunakan aplikasi
AutoCAD dengan menggunakan perintah LINE. Jelaskan langkah-langkah
penggambaran dari objek tersebut.

Ketik pada command L enter

Ketik coordinat 100,0 enter
Ketik coordinat 100<120 enter
Ketik C enter
selesai

12. Penggambaran suatu objek dengan menggunakan perintah LINE dalam

aplikasi AutoCAD, hasilnya merupakan suatu garis yang tidak saling berhubungan.
Jelaskan langkah-langkah untuk membuat garis tersebut menjadi terhubung dan
menjadi sebuah garis yang POLYLINE menggunakan perintah PEDIT.
Ketik Pedit pada command kemudian enter
Klik salah satu garis kemudian enter
Ketik Y pada command kemudian enter
Pilih menu join kemudian klik
Pilih semua garis yang akan di polyline kemudian enter
Enter lagi
Selesai

13. Dibawah ini merupakan sebuah objek yang digambar menggunakan aplikasi
AutoCAD. Jelaskan langkah-langkah penggambaran dari objek tersebut.
Buat garis bantu dengan perintah LINE
Ketik L enter
Klik mouse pada area gambar
Ketik coordinat 250,0 enter
Enter
Arahkan croshair pada midpoint garis yang telah dibuat tadi kemudian ketik
coordinat 0,10 enter
Klik icon ARC 3 Point pada toolbar draw
Klik ujung sebelah kiri garis horizontal
Klik pada ujung atas pada garis yang vertikal
Klik pada ujung sebelah kanan garis horizontal
Selesai

14. Dibawah ini merupakan sebuah objek yang digambar menggunakan aplikasi
AutoCAD. Jelaskan langkah-langkah penggambaran dari objek tersebut.

Ketik REC enter

Klik diarea gambar AutoCAD
Ketik coordinat 141,141 enter
Ketik CIRCLE enter
Ketik TTR enter
Ketik Tan Enter
Klik pada garis rectangle yang sebelah kanan setelah muncul lambang tanggen
Ketik Tan enter
Klik pada garis rectangle yang sebelah atas setelah muncul lambang tanggen
Ketik radius lingkaran yaitu 50 kemudian enter
selesai
