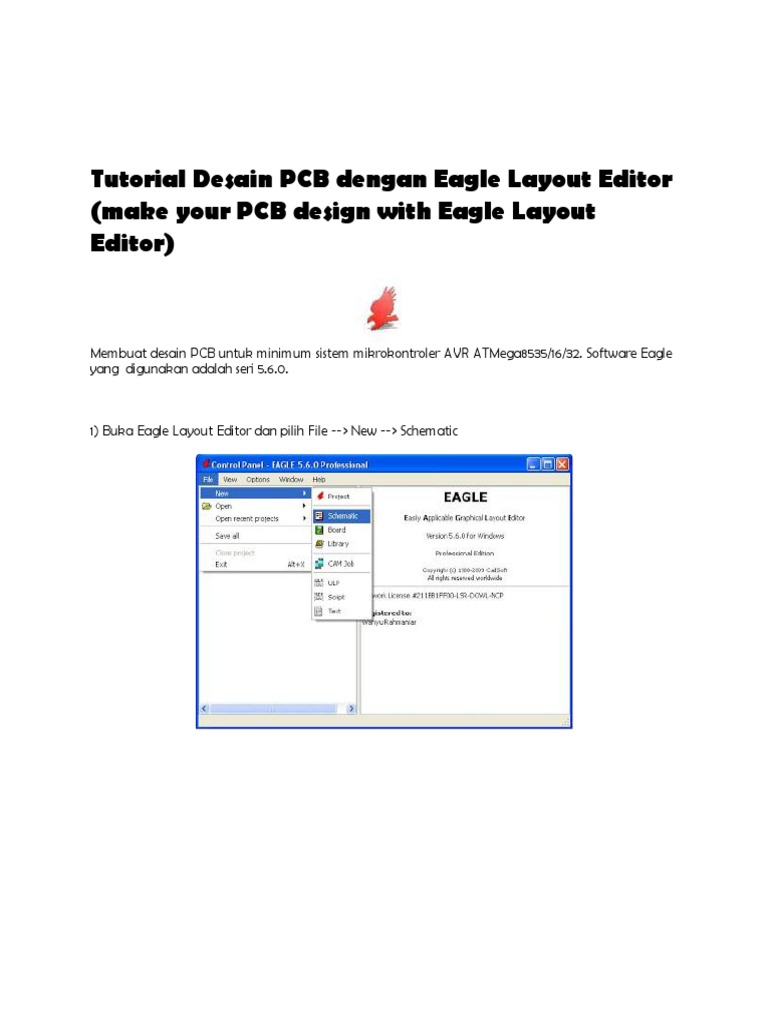

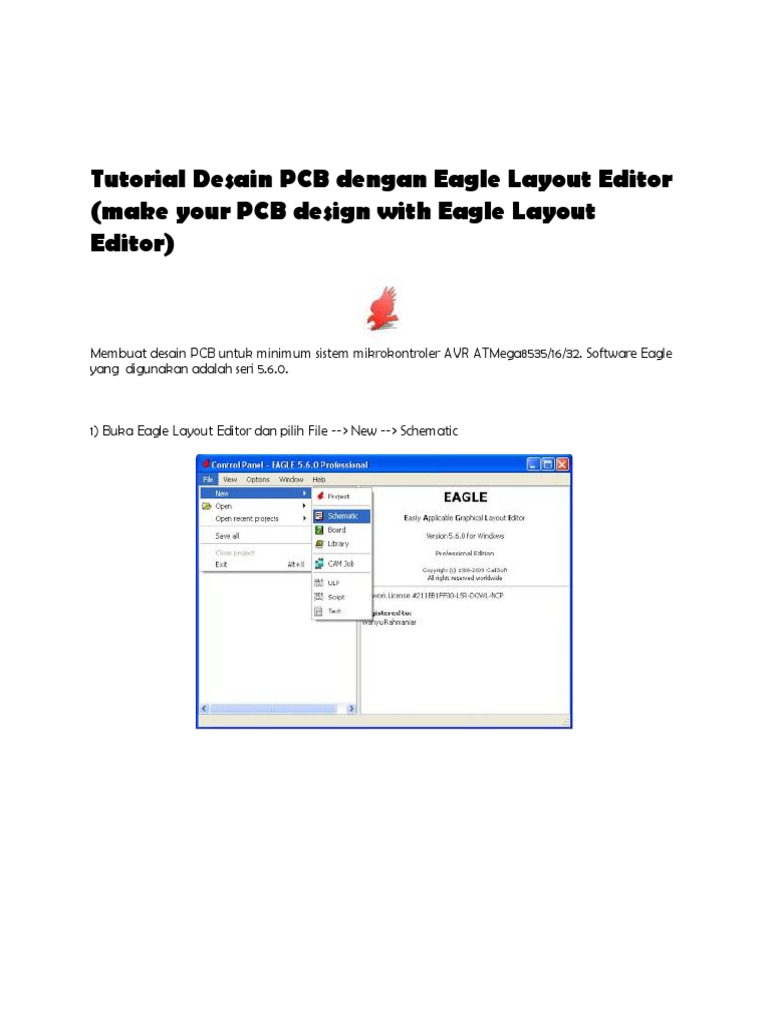

Tutorial Desain PCB dengan Eagle Layout Editor

(make your PCB design with Eagle Layout

Editor)

Membuat desain PCB untuk minimum sistem mikrokontroler AVR ATMega8535/16/32. Software Eagle
yang digunakan adalah seri 5.6.0.

1) Buka Eagle Layout Editor dan pilih File --> New --> Schematic
2) Maka akan tampil layout Schematic, dan pilih Add untuk menambahkan komponen:

3) Setelah add dipilih maka tampil pilihan berbagai macam komponen, pilih Atmel dan cari
microcontroller ATMega32-P dengan kaki DIP (40 buah):
4) Kemudian klik OK dan letakkan komponen dengan meng-klik kiri mouse dan lepaskan dengan
menekan Delete atau X pada toolbar. Untuk me-Rotate komponen gunakan klik kanan pada
mouse, untuk memindahkan klik move pada toolbar dan tahan dengan tombol kiri mouse.

5) Lanjutkan dengan menambahkan komponen-komponen lainnya, seperti:

- Crystal/oscillator:
- Capacitor (rcl --> C-EU):

- Button (switch omron):

- Pin Head 1x5:

- Pin Head 1x8:

- Pin Head 2x8:

- Con --> jack DC:

- Diode 1N4004:

- V-reg 78xxL (regulator yang digunakan adalah 7805):

- Resistor (rcl --> R-EU):

- Capacitor polar (rcl --> Cpol-EU):

- Led 5mm:

- Supply +5v:
- Supply GND:
6) Kemudian susun semua komponen-komponen tersebut pada Schematic Editor sehingga tampak
seperti gambar berikut:
 Kemudian beri nilai pada masing-masing komponen dengan meng-klik kanan pada komponen
dan pilih Value, sbb:

Beri nilai pada komponen-komponen tsb sebagai berikut:

- Kapasitor Polar (100uf/16v)
- Kapasitor kecil (22pf)
- Crystal (bebas, misalnya: 8MHz)
- Resistor (330)

7) Pilih Wire pada Toolbar (/) dan hubungkan setiap komponen seperti ini:
8) Setelah semua selesai dihubungkan, coba angkat atau move komponen-komponen tersebut untuk
memastikan bahwa kabel sudah terhubung. Pin head 1x5 pada Schematic adalah untuk pin-pin
downloader, yaitu MOSI, MISO, SCK, Reset, dan GND.

9) Kemudian klik Board pada Toolbar bagian atas

Jika ada peringatan seperti ini, maka klik Yes:

10) Maka akan tampil Board Editor dengan komponen-komponen yang masih belum tersusun sbb:

11) Susunlah setiap komponen tersebut dengan meng-klik move dan tahan dengan tombol kiri mouse,
kemudian letakkan ke dalam kotak di sebelah kanannya, ketika komponen diangkat maka jalur-
jalur tipis atau benang penghubung komponen juga ikut berpindah, sehingga saat menyusun
komponen pastikan sesuai dengan jalur tersebut. Jika jalur kemudian menjadi ruwet, sederhanakan
dengan meng-klik Rip-up pada jalur tsb.
Susunlah komponen-komponen tersebut sehingga tampak seperti ini:
12) Agar lebih bebas dalam membuat jalur, lakukan pengaturan pada View --> Grid sbb:

13) Kemudian hubungankan setiap kaki-kaki pada komponen sesuai dengan benang atau jalur yang
sudah terpasangan dengan Route

Lakukan pengaturan pada Route sbb:

Besarnya wire yang akan digunakan bebas, normalnya sekitar 0.6 - 0.8 (dalam mm).

Bentuk jalur bisa diubah menjadi lurus, miring 45derajat, atau melengkung dengan meng-klik
tombol kanan mouse.
14) Susun jalur pada PCB sehingga tampak seperti ini:

atau bebas sesuai keinginan, asalkan terhubung semua dan tidak salah hubung.
Frame PCB dapat diubah ukurannya sesuai keinginan dengan meng-klik kiri mouse dan geser.

15) Agar PCB menjadi lebih sempuran tambahkan Circle pada masing-masing sudut PCB yang
nantinya digunakan untuk menempatkan speser atau kaki PCB.
Dan letakkan Polygon disekeliling PCB dengan pengaturan sbb:

Pastikan ujung-ujung Polygon tidak bertumpuk, kalau bertumpuk maka akan tampil peringatan
ERROR. Kemudian klik Rastnest.
16) Jika PCB telah selesai maka akan tampil sbb:

17) Untuk mengeprint hanya jalur dan kaki komponen saja, lakukan pemilihan pada Display sbb:
Sehingga PCB editor akan tampil sbb:
Kemudian pilih File --> Print, maka akan tampil pengaturan print sbb:
Jika hanya ingin menampilkan layoutnya saja, maka lakukan pengaturan pada Display sbb:

Jika ingin menghubungkan polygon dengan ground, klik kanan pada polygon dan pilin Name,
kemudian ketikkan nama ground, misalnya komponen ground pada tutorial ini namanya GNDS,
maka ketikkan GNDA pada nama polygon.

Demikianlah tutorial Dasain PCB dengan Eagle, selanjutnya akan saya uraikan cara membuat
Library sendiri di Eagle, serta Desain PCB dengan Protel DXP 2004
Tutorial Membuat Library untuk Eagle Layout Editor (make your own Eagle Layout
Editor Library)

Library yang akan dibuat adalah RFID atau Radio Frequency Identifier, karena
library ini akan bermanfaat untuk pembahasan berikutnya tentang rangkaian RFID. Ada beberapa
macam seri RFID, yang akan dibuat ini adalah untuk ID-12, bentuk modul-modul RFID dapat dilihat
sbb:

Sebelum membuat suatu library, langkah pertama yang paling penting adalah mengetahui ukuran-
ukuran yang ada pada komponen tersebut, yang meliputi bentuk komponen dan besar sisinya, serta
jarak antara pad yang satu dan yang lain, dan yang kedua adalah mengetahui urutan dan nama
kaki atau pin-pin yang ada. Untuk RFID ini dapat dilihat selengkapnya pada datasheet.
Gambar untuk ukuran-ukuran pada RFID ID-12 ini adalah sbb:

Dan gambar untuk kaki-kaki pin dan urutannya adalah sbb:

Selanjutanya adalah tahap-tahap membuat Library sbb:

1) Buka software Eagle dan pilih File --> New --> Library sbb:
2) Setelah form Library terbuka, pilih Library --> Symbol

Kemudian beri nama library skematik tersebut, misalnya ID-12:

3) Setelah itu akan tampil form Layout Editor untuk Library Skematik atau Symbol, dan perhatikan
mark untuk posisi 0,0 ditengah, sebelum membuat gambar tampilan Symbol, pastikan bahwa mark
tersebut harus berada di tengah Symbol.

4) Mulailah membuat gambar Symbol untuk ID-12 ini dengan Wire:

Kira-kira gambar dan ukurannya seperti ini:

5) Setelah itu tambahkan pin-pin untuk ID-12 tersebut dengan klik Pin:

Tempatkan pin-pin tersebut sesuai dengan urutan kaki-kaki ID-12 seperti ini:

Jangan lupa beri nama ID-12 dengan Text, dan tempatkan bebas disekitar gambar komponen.
6) Kemudian beri nama untuk setiap kaki-kaki tersebut, dengan klik kanan mouse dan pilih Name,
untuk memutar pin klik kanan sebelum ditempatkan.

Beri nama sesuai dengan urutan dan keterangan nama ID-12 pada datasheet sbb:

Library untuk Symbol ID-12 telah selesai.

7) Selanjutnya membuat Library Package atau PCB untuk ID-12, pilih Library --> Package, dan
beri nama, misalnya ID-12. Kemudian tampil form Layout Editor untuk Library Package atau PCB
sbb:

Seperti cara membuat library Symbol, perhatikan mark untuk posisi dan pastikan bahwa mark
tersebut berada di tengah gambar komponen.

Untuk mempermudah pengukuran, kita ubah tampilan Grid menjadi milimeter (mm), pilih View -->
Grid dan lakukan pengaturan sbb:
8) Sebelum komponen digambar pastikan terlebih dahulu ukuran-ukurannya, untuk ID-12 ini dapat
dilihat pada ukuran-ukuran layout pada gambar di atas, dan perhatikan juga untuk ukuran-ukuran
sbb:

Kemudian dapat diambil kesimpulan untuk ukuran-ukuran ID-12 sbb:

- Jarak F = 16 mm
- Jarak G = 26 mm
- Jarak D = 26 mm
- Jarak C = 15 mm
- Jarak P = 2 mm
- Jarak 1 = 5 mm, dan
- Jarak 2 = 4 mm

9) Jika ukuran-ukuran yang diperlukan dalam membuat Library sudah diketahui, kemudian
penggambaran dapat dimulai dengan klik Wire. Ukuran besarnya ID-12 adalah G untuk lebar dan
D untuk panjang, sehingga layoutnya menjadi sbb:
10) Kemudian letakkan pin-pin untuk PCB dengan klik Pad dan pilih yang bentuknya Round. Pad
pertama yang diletakkan adalah sesuai dengan jarak F sbb:

Selanjutnya pad-pad diletakkan dengan jarak P atau 2 mm, kecuali untuk yang jarak 1 adalah 4
mm, sehingga layoutnya menjadi sbb:
11) Setelah itu beri nama untuk setiap pad sesuai dengan urutannya pada datasheet, klik kanan dan
pilih Name:

Urutannya jangan sampai salah atau terbalik, urutan yang benar adalah sbb:

Maka desain Library Package ID-12 telah selesai.

12) Sekarang adalah saatnya untuk menggabungkan Libray Symbol dan Package, klik Library -->
Device dan beri nama ID-12, maka akan tampil form layout Device sbb:

13) Klik Add dan pilih ID-12, kemudian tempatkan komponen dengan mark di bagian tengah sbb:
14) Klik New dan pilih ID-12, maka Library Symbol dan Package sudah terbuka.

15) Klik Connect dan hubungkan nomor kaki sesuai dengan namanya, dengan cara klik Pin yang
sesuai dengan urutan Pad, sehingga semuanya akan terhubung sbb:

-
Drag ke sheet baru, sehingga sheet sebelumnya harus dihapus dulu dengan cara.Klik kanan sheet
yang akan dihapus, klik remove. Kemudian pada kotak sheet tadi
klik kanan “New” maka
sheet baru yang akan diisi rangkaian common emitter sudahbisa dipakai. Setelah rangkaian common
emitter menempati sheet baru, kita sudahbisa membuat suatu tampilan lay out gambar skematik ke
board dengan benar.
-

Namun apabila dalam suatu skematik yang dipilih hanya ada satu rangkaian makakita hanya
tinggal/langsung memindahkannya dalam board.
-

Klik pada icon BOARD, maka akan muncul kotak warning seperti pada gambar dibawah, lalu klik
“yes”. Projek board untuk tampilan rangkaian common emitter pun
siap untuk di-edit.
-

Setelah project board muncul pertama kali, gambar lay out skematik pada boardakan terlihat acak-
acakan. Sehingga kita perlu mengaturnya untuk mendapatkangambar lay out yang benar, tertata,
dan rapi. Dengan cara klik icon GROUP dragrangkaian, klik icon MOVE
, tempatkan pointer pada rangkaian klik kanan “movegroup”. Pindahkan rangkaian ke kotak board
yang telah tersedia. Atur satu per satu
komponen ke area yang memungkinkan nets satu komponen dengan komponenlainnya tidak
berpotongan.
-
Untuk lebih memperjelas atau menonjolkan nets pada rangkaian tersebut, klik icon
AUTO sehingga akan tampil kotak autorouter setup, pilih “general” kemudian padapilihan “1 TOP”
pilih tanda “N/A”, kemudian OK.
Nets dari rangkaian tersebut akanberganti menjadi bentuk yang lebih menarik dan tertata.
-

Agar tampilan lay out semakin menarik, klik icon ROUTE, pilih dan klik nets yang akandiatur bentuk
garis atau sudutnya.
-

Untuk menonaktifkan layer agar gambar pada board tidak terkesan terlalu rumit, klikicon DISPLAY.
Pilih layer yang akan dinonaktifkan, klik tanda biru yang adadisampingnya, OK.
-

Setelah rangkaian gambar pada board sudah diatur sedemikian rupa hinggaterbentuk rangkaian
gambar yang benar yang nets antara satu komponen dengankomponen lainnya terhubung dengan
benar dan tidak ada yang saling berpotongan,maka akan ditampilkan gambar lay out pada board
sebagai berikut:
