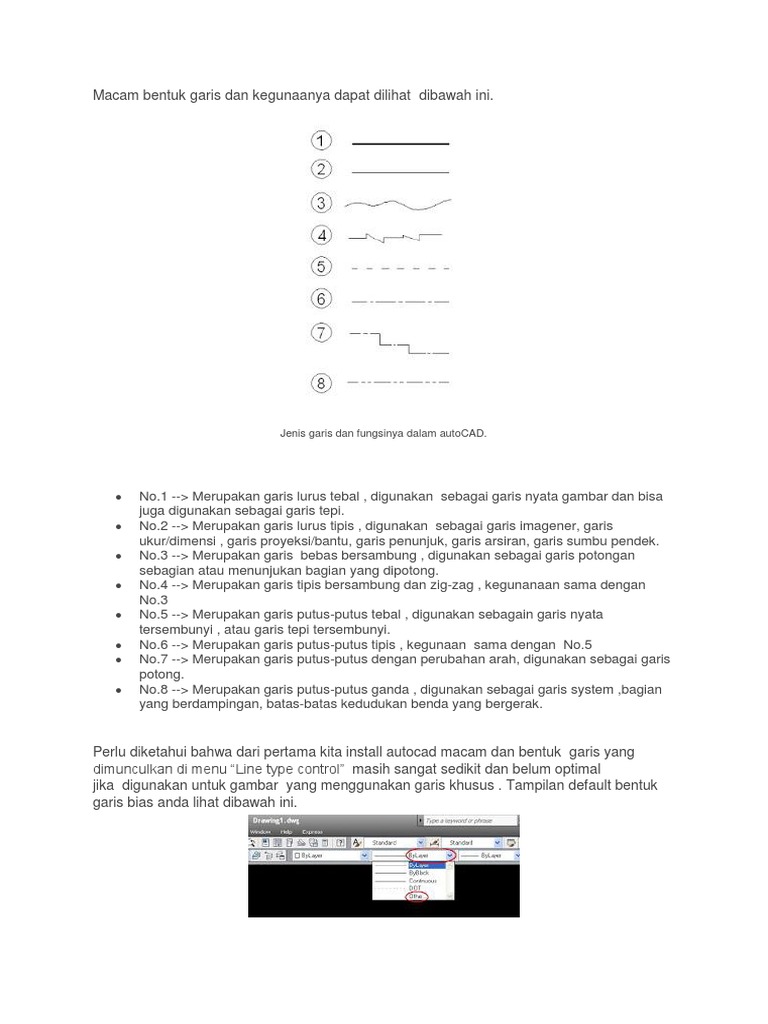

Macam bentuk garis dan kegunaanya dapat dilihat dibawah ini.

Jenis garis dan fungsinya dalam autoCAD.

 No.1 --> Merupakan garis lurus tebal , digunakan sebagai garis nyata gambar dan bisa
juga digunakan sebagai garis tepi.
 No.2 --> Merupakan garis lurus tipis , digunakan sebagai garis imagener, garis
ukur/dimensi , garis proyeksi/bantu, garis penunjuk, garis arsiran, garis sumbu pendek.
 No.3 --> Merupakan garis bebas bersambung , digunakan sebagai garis potongan
sebagian atau menunjukan bagian yang dipotong.
 No.4 --> Merupakan garis tipis bersambung dan zig-zag , kegunanaan sama dengan
No.3
 No.5 --> Merupakan garis putus-putus tebal , digunakan sebagain garis nyata
tersembunyi , atau garis tepi tersembunyi.
 No.6 --> Merupakan garis putus-putus tipis , kegunaan sama dengan No.5
 No.7 --> Merupakan garis putus-putus dengan perubahan arah, digunakan sebagai garis
potong.
 No.8 --> Merupakan garis putus-putus ganda , digunakan sebagai garis system ,bagian
yang berdampingan, batas-batas kedudukan benda yang bergerak.

Perlu diketahui bahwa dari pertama kita install autocad macam dan bentuk garis yang
dimunculkan di menu “Line type control” masih sangat sedikit dan belum optimal
jika digunakan untuk gambar yang menggunakan garis khusus . Tampilan default bentuk
garis bias anda lihat dibawah ini.
 Jenis garis dan fungsinya dalam autoCAD.

Untuk menambah bentuk garis dalam menu Line type control langkahnya sebagai berikut :
- Dari menu Line type control, anda scroll lalu pilihlah parameter “other”
- Selanjutnya anda masuk ke kotak dialog Line Type manager
- Pilih tombol Load ( No.1) lalu anda pilih dan klik garis putus-putus (No.2) yang akan di
masukan ke menu layer .

Jenis garis dan fungsinya dalam autoCAD.

Nah, silahkan anda cek apakah garis yang anda pilih tadi sudah masuk ke menu layer. Cara
diatas hanya berlaku untuk satu kali pembentukan garis jadi untuk penambahan bentuk
garis lainnya anda harus lakukan cara diatas .
Hasil dari cara diatas adalah sebagai berikut.

Jenis garis dan fungsinya dalam autoCAD.

Untuk penggunaan garis dalam menu Line type control terkadang ketika sudah kita pilih dan
di aplikasikan namun tidak ada efek dari bentuk garis yang diinginkan.

Nah , cara mengaktifkanya cukup anda double klik pada garis , circle atau rectang atau
bentuk kurva lainnya , setela anda double klik akan masuk kotak dialog propertis, lalu seting
parameter linetype dengan scrolling ke bawah, pilihlah garis putus-putus, lalu setting
pula linetype scale kemudian rubah paramater SCALENYA menjadi 0,010 . Hasilnya
kurang lebih seperti dibawah ini.
Jenis garis dan fungsinya dalam autoCAD.
