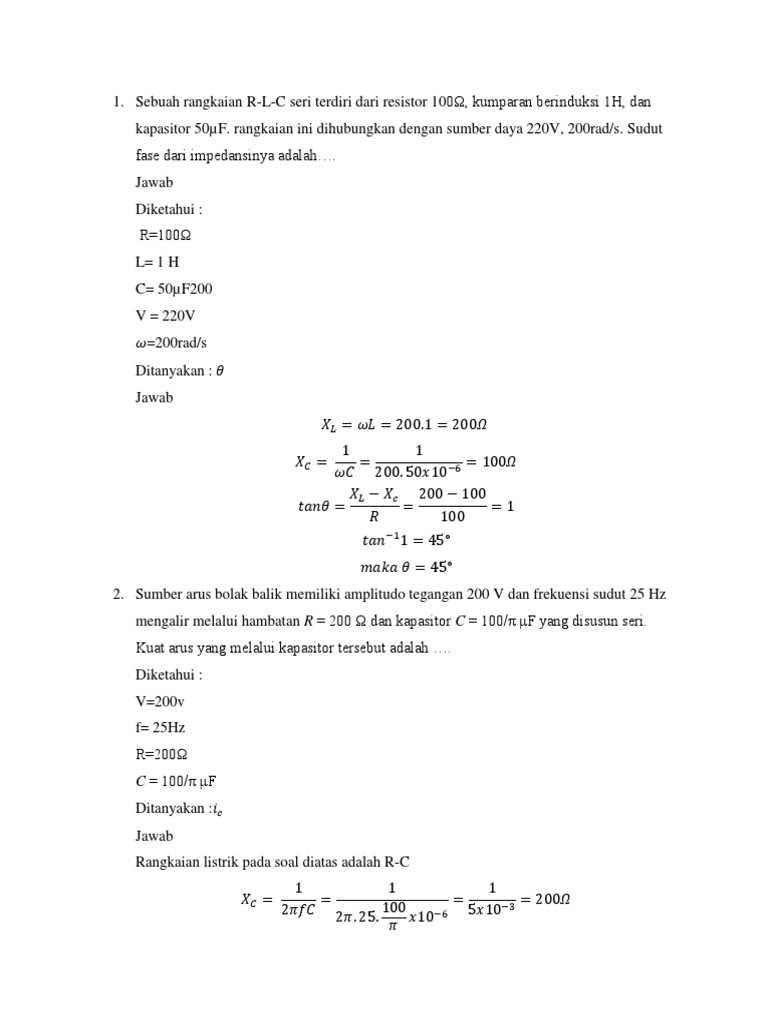

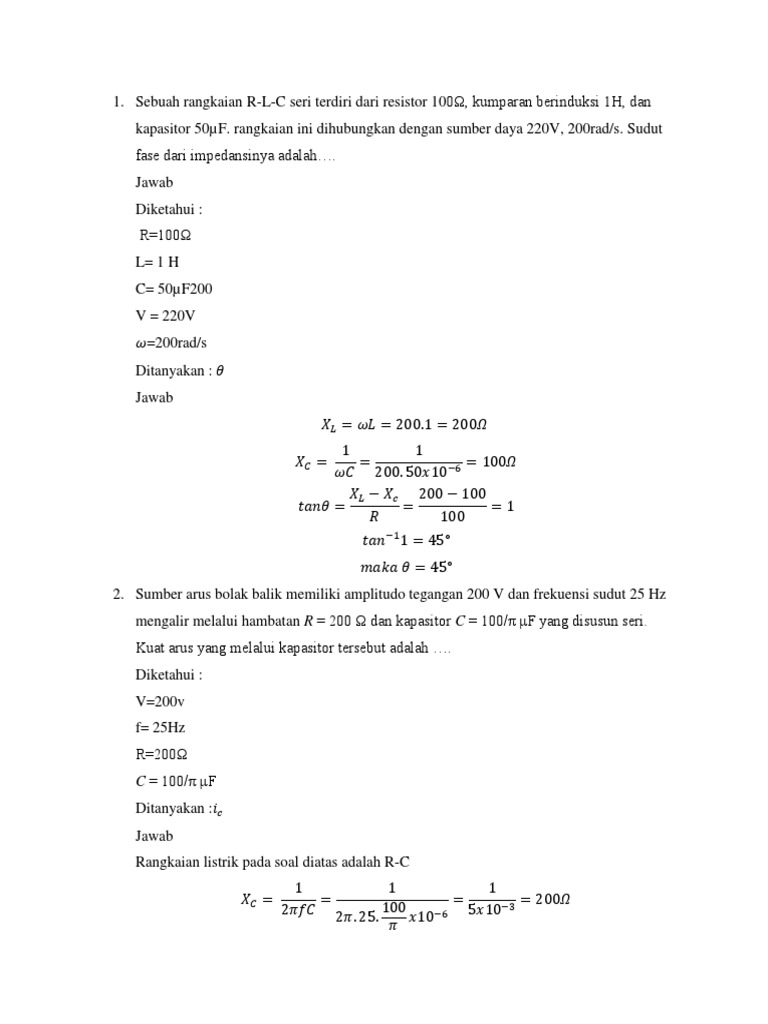

1.

Sebuah rangkaian R-L-C seri terdiri dari resistor 100Ω, kumparan berinduksi 1H, dan
kapasitor 50µF. rangkaian ini dihubungkan dengan sumber daya 220V, 200rad/s. Sudut
fase dari impedansinya adalah….
Jawab
Diketahui :
R=100Ω
L= 1 H
C= 50µF200
V = 220V
𝜔=200rad/s
Ditanyakan : 𝜃
Jawab
𝑋𝐿 = 𝜔𝐿 = 200.1 = 200𝛺
1 1
𝑋𝐶 = = = 100𝛺
𝜔𝐶 200. 50𝑥10−6
𝑋𝐿 − 𝑋𝑐 200 − 100
𝑡𝑎𝑛𝜃 = = =1
𝑅 100
𝑡𝑎𝑛−1 1 = 45°
𝑚𝑎𝑘𝑎 𝜃 = 45°
2. Sumber arus bolak balik memiliki amplitudo tegangan 200 V dan frekuensi sudut 25 Hz
mengalir melalui hambatan R = 200 Ω dan kapasitor C = 100/π μF yang disusun seri.
Kuat arus yang melalui kapasitor tersebut adalah ….
Diketahui :
V=200v
f= 25Hz
R=200Ω
C = 100/π μF
Ditanyakan :𝑖𝑐
Jawab
Rangkaian listrik pada soal diatas adalah R-C
1 1 1
𝑋𝐶 = = = = 200𝛺
2𝜋𝑓𝐶 2𝜋. 25. 100 𝑥10−6 5𝑥10−3
𝜋
 𝑍 = √𝑅 2 + 𝑋𝑐 2

= √2002 + 2002

= √2𝑥2002
= 200√2𝛺

Karena rangkaian disusun seri, maka kuat arus yang melalui kapasitor sama dengan kuat
arus yang melalui resistor

𝑉 200 1
𝑖= = = √2𝐴
𝑍 200√2 2
