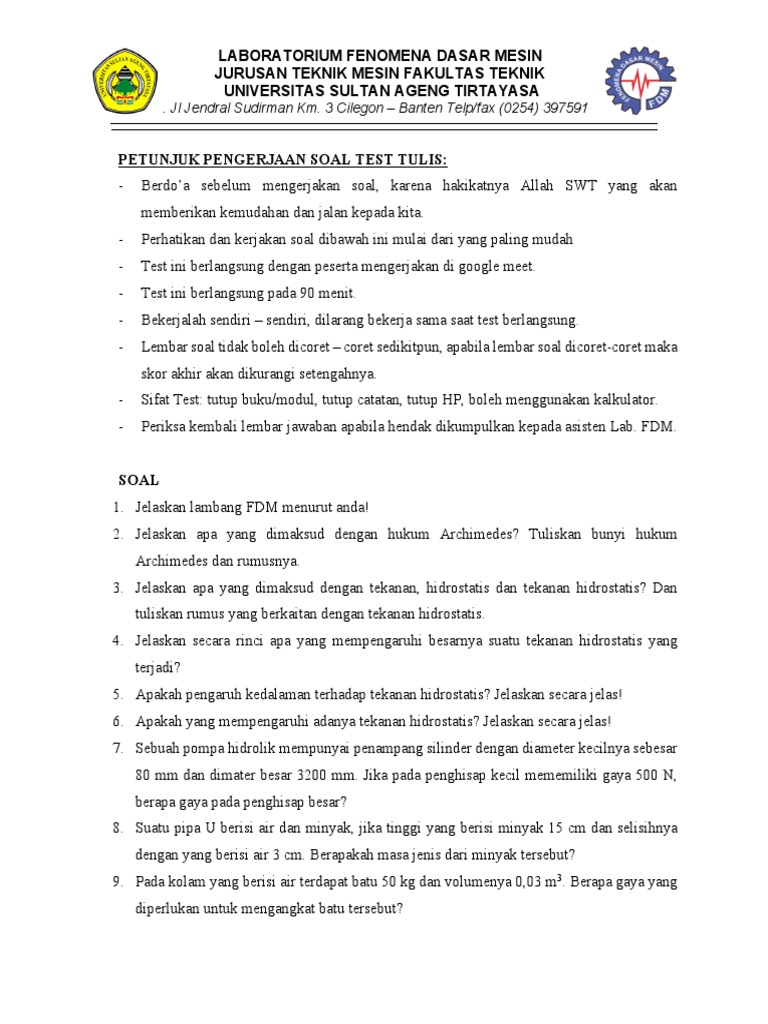

LABORATORIUM FENOMENA DASAR MESIN

JURUSAN TEKNIK MESIN FAKULTAS TEKNIK

UNIVERSITAS SULTAN AGENG TIRTAYASA
. Jl Jendral Sudirman Km. 3 Cilegon – Banten Telp/fax (0254) 397591

PETUNJUK PENGERJAAN SOAL TEST TULIS:

- Berdo’a sebelum mengerjakan soal, karena hakikatnya Allah SWT yang akan
memberikan kemudahan dan jalan kepada kita.
- Perhatikan dan kerjakan soal dibawah ini mulai dari yang paling mudah
- Test ini berlangsung dengan peserta mengerjakan di google meet.
- Test ini berlangsung pada 90 menit.
- Bekerjalah sendiri – sendiri, dilarang bekerja sama saat test berlangsung.
- Lembar soal tidak boleh dicoret – coret sedikitpun, apabila lembar soal dicoret-coret maka
skor akhir akan dikurangi setengahnya.
- Sifat Test: tutup buku/modul, tutup catatan, tutup HP, boleh menggunakan kalkulator.
- Periksa kembali lembar jawaban apabila hendak dikumpulkan kepada asisten Lab. FDM.

SOAL
1. Jelaskan lambang FDM menurut anda!
2. Jelaskan apa yang dimaksud dengan hukum Archimedes? Tuliskan bunyi hukum
Archimedes dan rumusnya.
3. Jelaskan apa yang dimaksud dengan tekanan, hidrostatis dan tekanan hidrostatis? Dan
tuliskan rumus yang berkaitan dengan tekanan hidrostatis.
4. Jelaskan secara rinci apa yang mempengaruhi besarnya suatu tekanan hidrostatis yang
terjadi?
5. Apakah pengaruh kedalaman terhadap tekanan hidrostatis? Jelaskan secara jelas!
6. Apakah yang mempengaruhi adanya tekanan hidrostatis? Jelaskan secara jelas!
7. Sebuah pompa hidrolik mempunyai penampang silinder dengan diameter kecilnya sebesar
80 mm dan dimater besar 3200 mm. Jika pada penghisap kecil mememiliki gaya 500 N,
berapa gaya pada penghisap besar?
8. Suatu pipa U berisi air dan minyak, jika tinggi yang berisi minyak 15 cm dan selisihnya
dengan yang berisi air 3 cm. Berapakah masa jenis dari minyak tersebut?
9. Pada kolam yang berisi air terdapat batu 50 kg dan volumenya 0,03 m3. Berapa gaya yang
diperlukan untuk mengangkat batu tersebut?
 LABORATORIUM FENOMENA DASAR MESIN
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS SULTAN AGENG TIRTAYASA
. Jl Jendral Sudirman Km. 3 Cilegon – Banten Telp/fax (0254) 397591

10. Jelaskan secara rinci mengenai fluida dan jelaskan sifat fisisnya!
11. Apa yang terjadi jika suatu gas ditekan pada ruang yang kecil? Dan bagaimana jika gas
ditekan pada ruang yang besar? Jelaskan secara rinci!
12. Jelaskan apa yang dimaksud dengan perpindahan panas?
13. Sebutkan dan jelaskan jenis-jenis perpindahan panas?
14. Sebutkan contoh di dunia industri jenis-jenis perpindahan panas?
15. Tuliskan rumus perpindahan panas konduksi, konveksi dan radiasi berserta keterangan
satuannya!
16. Apa yang dimaksud dengan konduktivitas termal?
17. Apa yang anda ketahui tentang resistansi termal?
18. Batang besi panjangnya 2 meter dengan luas penampang 5 cm2 memiliki perbedaan
suhu diantara kedua ujungnya 100 K. Jika diketahui konduktivitas ternal 4,8 J/s.m.K,
berapa laju hantar kalornya?
19. Dua batang A dan B berukuran sama masing-masing mempunyai koefisien konduksi 2k
dan k. Kedua batang tersebut dihuhbungkan dan di kedua ujung yang bebas dikenakan
panas seperti gambar berikut : Berapa suhu pada sambungan T?

20. Diketahui, sebuah furnance terbuat dari bata tahan api dengan tebal 0.2 m yang memiliki
konduktivitas termal 1.7 W/m.K. pengukuran temperatur selama furnance beroperasi pada
kondisi steady menunjukkan temperatur 1450 dan 1250 K di bagian dalam dan luar
permukaan. Hitung laju panas yang terbuang melalui dinding pada salah satu sisi yang
berukuran 0.7 x 1.2 m !
21. Diketahui, dinding komposit yang terdiri dari tiga material. Dua diantaranya telah
diketahui memiliki konduktivitas termal debesar : kA = 17 W/m.K dan kc = 45 W/m.K.
dalam kondisi steady, pengukuran temperatur menunjukkan temperatur permukan luar; Ts,0
= 22 0C, temperatur permukan dalam; Ts,i = 600 0C, dan temperatur udara; 𝑇𝑇∞ = 850 0C.
 LABORATORIUM FENOMENA DASAR MESIN
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS SULTAN AGENG TIRTAYASA
. Jl Jendral Sudirman Km. 3 Cilegon – Banten Telp/fax (0254) 397591

Koefisien konveksi diketahui sebesar 25 W/m2.K. jika LA = 0.3 m, LB = 0.2 m, dan LC =

0.18 m, hitung nilai kB !
22. Jelaskan pengertian alignment ?
23. Jelaskan pengertian misalignment ?
24. Jelaskan perbedaan aligment dan misalignment ?
25. Jelaskan jenis –jenis misalignment ?
26. Jelaskan penanggulangan misalignment berdasarkan jenis-jenis misalignment ?
27. Sebutkan keuntungan alignment ?
28. Sebutkan kerugian misalignment ?
29. Sebutkan alat-alat yang digunakan untuk mengalignment ?
30. Jelaskan apa akibat tidak ada alignment pada poros ?
31. Jelaskan secara singkat proses alignment pada poros ?
32. Sebutkan tujuan dari praktikum fenomena dasar mesin
33. Jelaskan perbedaan dari kinematika dan dinamika
34. Jelaskan perbedaan antara besaran skalar dengan besaran vektor!
35. Jelaskan perbedaan dari rotasi dan revolusi!
36. Apa itu link dan Joint?
37. Gambarkan yang disebut sebagai crank dan rocker beserta contoh komponen pada alat!
38. Jelaskan perbedaan pemindah daya dan konversi energi!
39. Sebutkan jenis-jenis pemindah daya!
40. Gambarkan dan jelaskan jenis-jenis mekanisme 4 batang!
41. Apa perbedaan dari gerak absolut dan gerak relatif?
42. Jelaskan pentingnya balancing lengkap beserta contoh lapangannya!
43. Gambarkan rancangan dari mekanisme 4 batang beserta diagram dan penjelasan
fungsinya!
44. Jelaskan apa yang kalian ketahui tentang defleksi.
45. Sebutkan faktor-faktor yang mempengaruhi terjadinya defleksi dan jelaskan.
46. Sebutkan jenis-jenis tumpuan pada mekanika struktur, gambarkan dan jelaskan gaya reaksi
yang terjadi.
 LABORATORIUM FENOMENA DASAR MESIN
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS SULTAN AGENG TIRTAYASA
. Jl Jendral Sudirman Km. 3 Cilegon – Banten Telp/fax (0254) 397591

47. Jelaskan apa perbedaan antara defleksi dengan deformasi.

48. Gambarkan kurva tegangan-regangan dan jelaskan.
49. Berikan contoh fenomena defleksi yang terjadi pada suatu struktur, mesin atau dalam
kehidupan sehari-hari, minimal 3 contoh dan jelaskan !
50. Berikan alasan dengan jelas mengapa perlunya mempelajari dan menganalisa fenomena
defleksi.
51. Tentukan reaksi yang terjadi pada titik A dan B pada konstruksi balok sederhana berikut.

52. Sebutkan metode-metode yang digunakan dalam menentukan defleksi

53.

Jika Modulus elastisitas bahan (E = 90 GPa) dan Momen inersia penampang (I = 5 x 10-11
m4). Tentukan besarnya defleksi yang terjadi pada struktur tersebut.
54. Jelaskan pengertian dari
a. Getaran
b. Gelombang
c. Frekuensi
 LABORATORIUM FENOMENA DASAR MESIN
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS SULTAN AGENG TIRTAYASA
. Jl Jendral Sudirman Km. 3 Cilegon – Banten Telp/fax (0254) 397591

d. Amplitudo
e. Periode
f. Resonansi
g. Balance dan Unbalance
55. Jelaskan pengertian dari Trial Weight dan Correction Weight!
56. Jelaskan mana yang lebih dulu terjadi antara Getaran sama Misalignment? Mengapa
demikian!
57. Jelaskan apa yang kamu ketahui tentan Getaran Bebas dan sebutkan macam macam getaran
bebas?
58. Jelaskan apa yang dimaksud gelombang berdasarkan mediumnya dan gelombang
berdasarkan arah rambatnya sebutkan contoh masing masing?
59. Coba apa yang kamu ketahui tentang hubungan Vibration Dengan Misalignment?
60. Hubungan Getaran Dengan Gelombang apa yang kalian ketahui tentang ini? Jelaskan
61. Sebutkan Penyebab getaran pada mesin dan solusi dalam mengatasinya?
62. Sebutkan pengaruh getaran terhadap kinerja pada mesin yang sedang beroperasi?
63. Apa yang kalian ingat tentang Praktikum Modul Getaran, Sebutkan langkah-langkah dalam
melakukan praktikum getaran?

~GOOD LUCK~
LAKUKAN YANG TERBAIK DAN SEMOGA BERHASIL !
