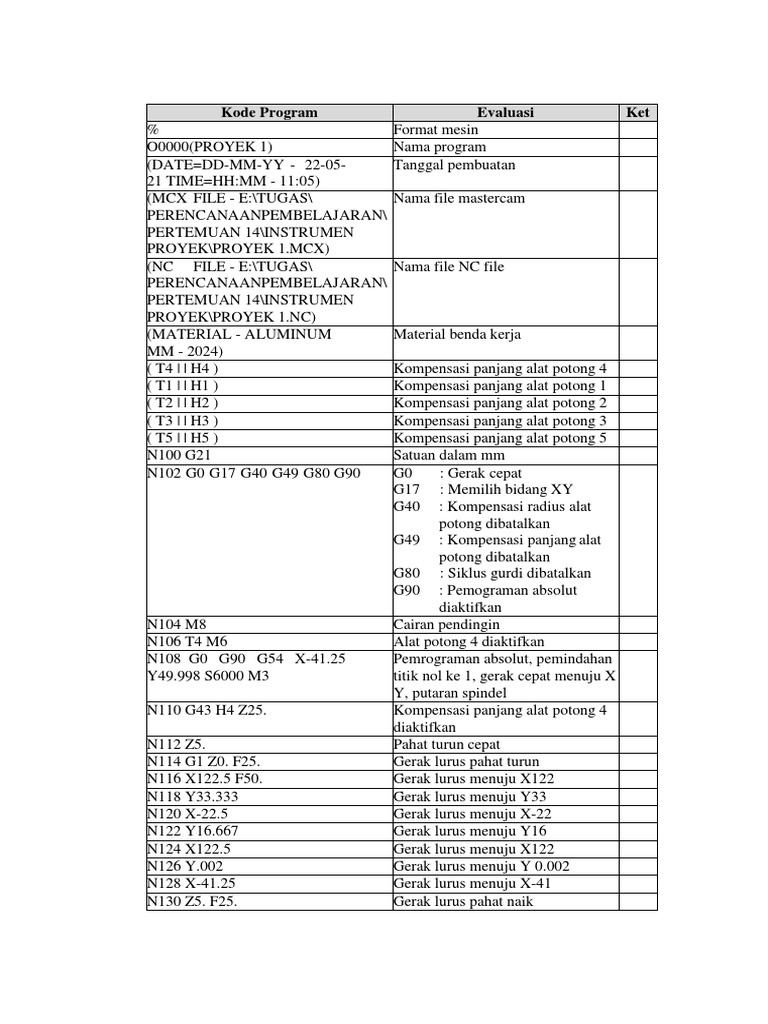

    Kode Program Evaluasi Ket

    % Format mesin
    O0000(PROYEK 1) Nama program
    (DATE=DD-MM-YY - 22-05- Tanggal pembuatan
    21 TIME=HH:MM - 11:05)
    (MCX FILE - E:\TUGAS\ Nama file mastercam
    PERENCANAANPEMBELAJARAN\
    PERTEMUAN 14\INSTRUMEN
    PROYEK\PROYEK 1.MCX)
    (NC FILE - E:\TUGAS\ Nama file NC file
    PERENCANAANPEMBELAJARAN\
    PERTEMUAN 14\INSTRUMEN
    PROYEK\PROYEK 1.NC)
    (MATERIAL - ALUMINUM Material benda kerja
    MM - 2024)
    ( T4 | | H4 ) Kompensasi panjang alat potong 4
    ( T1 | | H1 ) Kompensasi panjang alat potong 1
    ( T2 | | H2 ) Kompensasi panjang alat potong 2
    ( T3 | | H3 ) Kompensasi panjang alat potong 3
    ( T5 | | H5 ) Kompensasi panjang alat potong 5
    N100 G21 Satuan dalam mm
    N102 G0 G17 G40 G49 G80 G90 G0 : Gerak cepat
    G17 : Memilih bidang XY
    G40 : Kompensasi radius alat
    potong dibatalkan
    G49 : Kompensasi panjang alat
    potong dibatalkan
    G80 : Siklus gurdi dibatalkan
    G90 : Pemograman absolut
    diaktifkan
    N104 M8 Cairan pendingin
    N106 T4 M6 Alat potong 4 diaktifkan
    N108 G0 G90 G54 X-41.25 Pemrograman absolut, pemindahan
    Y49.998 S6000 M3 titik nol ke 1, gerak cepat menuju X
    Y, putaran spindel
    N110 G43 H4 Z25. Kompensasi panjang alat potong 4
    diaktifkan
    N112 Z5. Pahat turun cepat
    N114 G1 Z0. F25. Gerak lurus pahat turun
    N116 X122.5 F50. Gerak lurus menuju X122
    N118 Y33.333 Gerak lurus menuju Y33
    N120 X-22.5 Gerak lurus menuju X-22
    N122 Y16.667 Gerak lurus menuju Y16
    N124 X122.5 Gerak lurus menuju X122
    N126 Y.002 Gerak lurus menuju Y 0.002
    N128 X-41.25 Gerak lurus menuju X-41
    N130 Z5. F25. Gerak lurus pahat naik
    Kode Program Evaluasi Ket
    N132 G0 Z25. Pahat naik cepat menuju z25
    N134 M9 Pendingin dimatikan
    N136 M5 Putaran berhenti
    N138 G91 G28 Z0. G91 : Sistem koordinat
    inkremental
    G28 Z0: Kembali ke titik referensi
    mesin
    N140 M01 Program berhenti sesaat untuk ganti
    alat potong
    N142 T1 M6 Alat potong 1 dipasang
    N144 G0 G90 G54 X34.5 Y-37. Pemrograman absolut, pemindahan
    S1000 M3 titik nol ke 1, gerak cepat menuju X
    Y, putaran spindel
    N146 G43 H1 Z25. Kompensasi panjang alat potong 1
    aktif
    N148 Z5. Pahat turun
    N150 G1 Z-2. F25. Gerak lurus pahat turun
    N152 Y-21. F50. Gerak lurus menuju Y-21, Feeding
    50 mm/men
    N154 G2 X50.5 Y-5. R16. Gerak melingkar searah jarum jam
    N156 G1 X92. Gerak lurus menuju X92
    N158 G3 X97.657 Y-2.657 R8. Gerak melingkar berlawanan arah
    jarum jam
    N160 G1 X102.657 Y2.343 Gerak lurus menuju X102 Y2.3
    N162 G3 X105. Y8. R8. Gerak melingkar berlawanan arah
    jarum jam
    N164 G1 Y42. Gerak lurus menuju Y42
    N166 G3 X102.657 Y47.657 Gerak melingkar berlawanan arah
    R8. jarum jam
    N168 G1 X97.657 Y52.657 Gerak lurus menuju X97 Y52
    N170 G3 X92. Y55. R8. Gerak melingkar berlawanan arah
    jarum jam
    N172 G1 X9.
    N174 G3 X-5. Y41. R14.
    N176 G1 Y9.
    N178 G3 X9. Y-5. R14.
    N180 G1 X50.5
    N182 G2 X66.5 Y-21. R16.
    N184 G1 Y-37.
    N186 Z5.
    N188 G0 Z25.
    N190 M5
    N192 G91 G28 Z0.
    N194 M01
    N196 T2 M6
    N198 G0 G90 G54 X48.415
    Kode Program Evaluasi Ket
    Y17.255 S1500 M3
    N200 G43 H2 Z25.
    N202 Z5.
    N204 G1 Z-2. F25.
    N206 X51.396 Y22.418 F50.
    N208 X45.623
    N210 X48.604 Y27.582
    N212 X54.377
    N214 X55.915 Y30.245
    N216 X51.585 Y32.745
    N218 X52.352 Y32.302
    N220 F25.
    N222 G3 X45.67 Y27.5 R10.F50.
    N224 G1 X40.67 Y18.84
    N226 X49.33 Y13.84
    N228 X59.33 Y31.16
    N230 X50.67 Y36.16
    N232 X45.67 Y27.5
    N234 G3 X44.852 Y19.312 R10.
    N236 G1 Z5.
    N238 G0 Z25.
    N240 M5
    N242 G91 G28 Z0.
    N244 M01
    N246 T3 M6
    N248 G0 G90 G54 X26.732 Y20.
    S2000 M3
    N250 G43 H3 Z25.
    N252 Z5.
    N254 G1 Z-2. F25.
    N256 X20.732 Y30.392 F50.
    N258 X17.268 Y28.392
    N260 X29.268 Y7.608
    N262 X32.732 Y9.608
    N264 X26.732 Y20.
    N266 Z5. F25.
    N268 G0 Z25.
    N270 M5
    N272 G91 G28 Z0.
    N274 M01
    N276 T5 M6
    N278 G0 G90 G54 X87.071
    Y17.929 S300 M3
    N280 G43 H5 Z5.
    N282 G99 G81 Z-22. R5. F25.
    Kode Program Evaluasi Ket
    N284 X90. Y25.
    N286 X87.071 Y32.071
    N288 X80. Y35.
    N290 X72.929 Y32.071
    N292 X70. Y25.
    N294 X72.929 Y17.929
    N296 X80. Y15.
    N298 G80
    N300 M5
    N302 G91 G28 Z0.
    N304 G28 X0. Y0.
    N306 M30
    %
