David Ardhan Pradana

195060300111065

Mesin Listrik
Mesin listrik adalah alat yang mengubah energi mekanik menjadi energi listrik atau
sebaliknya. Mesin listrik juga termasuk transformator, yang melakukan konversi antara
bentuk mekanis dan listrik.

Mesin listrik dapat dibedakan menjadi 2 berdasarkan fungsinya, yaitu :

1. Motor
Mengubah masukan energi listrik menjadi keluaran energi mekanik.
2. Generator, dynamo
Mengubah masukan energi mekanik menjadi keluaran energi listrik.

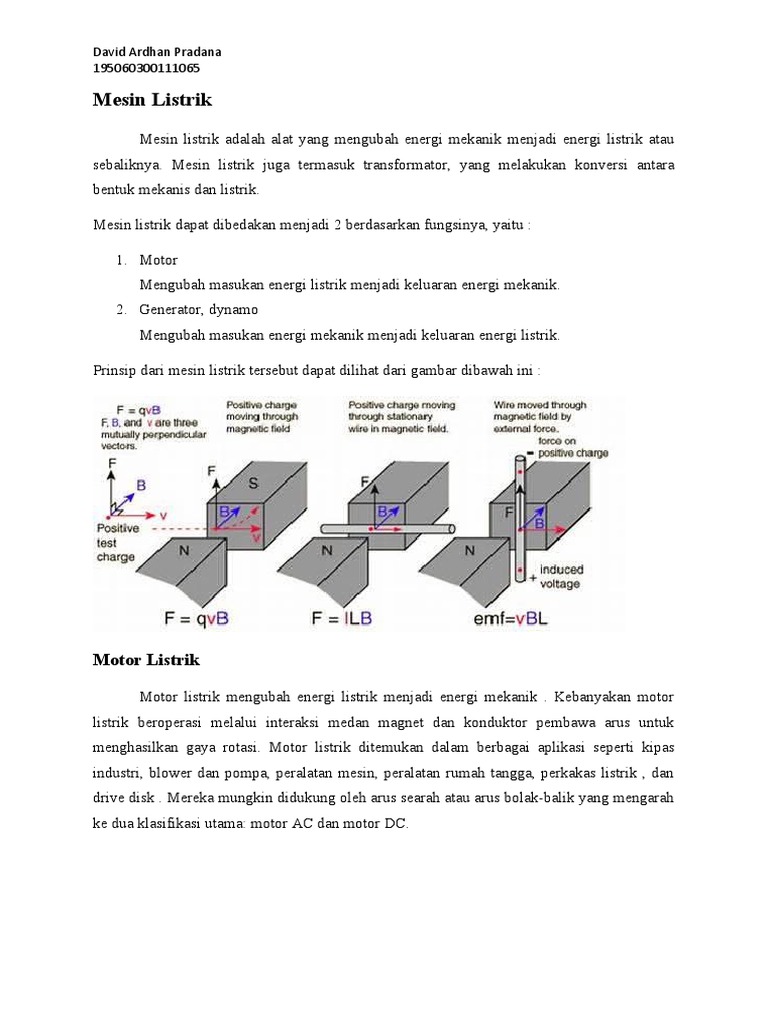

Prinsip dari mesin listrik tersebut dapat dilihat dari gambar dibawah ini :

Motor Listrik

Motor listrik mengubah energi listrik menjadi energi mekanik . Kebanyakan motor
listrik beroperasi melalui interaksi medan magnet dan konduktor pembawa arus untuk
menghasilkan gaya rotasi. Motor listrik ditemukan dalam berbagai aplikasi seperti kipas
industri, blower dan pompa, peralatan mesin, peralatan rumah tangga, perkakas listrik , dan
drive disk . Mereka mungkin didukung oleh arus searah atau arus bolak-balik yang mengarah
ke dua klasifikasi utama: motor AC dan motor DC.
Motor AC

Motor AC mengubah arus bolak-balik menjadi energi mekanik. Biasanya terdiri dari dua
bagian dasar, stator stasioner luar yang memiliki kumparan yang disuplai dengan arus bolak-
balik untuk menghasilkan medan magnet yang berputar, dan rotor dalam yang terpasang pada
poros keluaran yang diberi torsi oleh medan putar. Dua jenis utama motor AC dibedakan
berdasarkan jenis rotor yang digunakan.

 Motor induksi (asinkron) , medan magnet rotor dibuat oleh arus induksi . Rotor harus
berputar sedikit lebih lambat (atau lebih cepat) dari medan magnet stator untuk
menyediakan arus induksi. Ada tiga jenis rotor motor induksi, yaitu rotor sangkar-tupai ,
rotor lilitan dan rotor inti padat.
 Motor sinkron , tidak bergantung pada induksi sehingga dapat berputar tepat pada
frekuensi suplai atau sub-multipel. Medan magnet rotor dihasilkan oleh arus searah yang
dikirim melalui cincin selip ( exciter ) atau oleh magnet permanen.

Motor DC

Motor listrik DC yang disikat menghasilkan torsi langsung dari daya DC yang
disuplai ke motor dengan menggunakan pergantian internal, magnet permanen stasioner, dan
magnet listrik berputar. Sikat dan pegas membawa arus listrik dari komutator ke gulungan
kawat berputar dari rotor di dalam motor. Motor DC brushless menggunakan magnet
permanen yang berputar di rotor, dan magnet listrik stasioner di rumah motor. Pengontrol
motor mengubah DC ke AC . Desain ini lebih sederhana daripada motor yang disikat karena
menghilangkan komplikasi pemindahan daya dari luar motor ke rotor yang berputar. Contoh
motor DC sinkron tanpa sikat adalah motor stepper yang dapat membagi putaran penuh
menjadi beberapa langkah.

Generator Listrik

Generator listrik adalah alat yang mengubah energi mekanik menjadi energi listrik.
Generator memaksa elektron mengalir melalui sirkuit listrik eksternal. Ini mirip dengan
pompa air, yang menciptakan aliran air tetapi tidak menciptakan air di dalamnya. Sumber
energi mekanik, penggerak utama , dapat berupa mesin uap bolak-balik atau turbin, air yang
jatuh melalui turbin atau kincir air , mesin pembakaran internal , turbin angin , engkol tangan,
udara tekan atau sumber energi mekanik lainnya.
 Dua bagian utama mesin listrik dapat dijelaskan baik dalam istilah mekanis maupun
elektrik. Dalam istilah mekanik, rotor adalah bagian yang berputar, dan stator adalah bagian
stasioner dari mesin listrik. Dalam istilah kelistrikan, angker adalah komponen penghasil
tenaga dan medan adalah komponen medan magnet dari sebuah mesin listrik. Angker dapat
berada di rotor atau stator. Medan magnet dapat disediakan oleh elektromagnet atau magnet
permanen yang dipasang pada rotor atau stator. Generator diklasifikasikan menjadi dua jenis,
generator AC dan generator DC .

Generator AC

Generator AC mengubah energi mekanik menjadi listrik arus bolak - balik. Karena
daya yang ditransfer ke sirkuit medan jauh lebih kecil daripada daya yang ditransfer ke sirkuit
dinamo, generator AC hampir selalu memiliki gulungan medan pada rotor dan gulungan
dinamo pada stator.

Generator AC diklasifikasikan menjadi beberapa jenis.

 Dalam generator induksi , fluks magnet stator menginduksi arus pada rotor. Penggerak
utama kemudian menggerakkan rotor di atas kecepatan sinkron, menyebabkan fluks rotor
yang berlawanan memotong kumparan stater yang menghasilkan arus aktif di kumparan
stater, sehingga mengirimkan daya kembali ke jaringan listrik. Generator induksi
menarik daya reaktif dari sistem yang terhubung sehingga tidak dapat menjadi sumber
daya yang terisolasi.
 Dalam generator sinkron (alternator) , arus untuk medan magnet disediakan oleh sumber
arus DC terpisah.

Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah
energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.
Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet
atau penguat eksitasinya terhadap jangkar.
Generator DC terdiri dua bagian, yaitu:
 stator, yaitu bagian mesin DC yang diam. Bagian stator terdiri dari: rangka motor,
belitan stator, sikat arang, bearing dan terminal box.
 rotor, yaitu bagian mesin DC yang berputar. Bagiam rotor terdiri dari: komutator,
belitan rotor, kipas rotor dan poros rotor.
