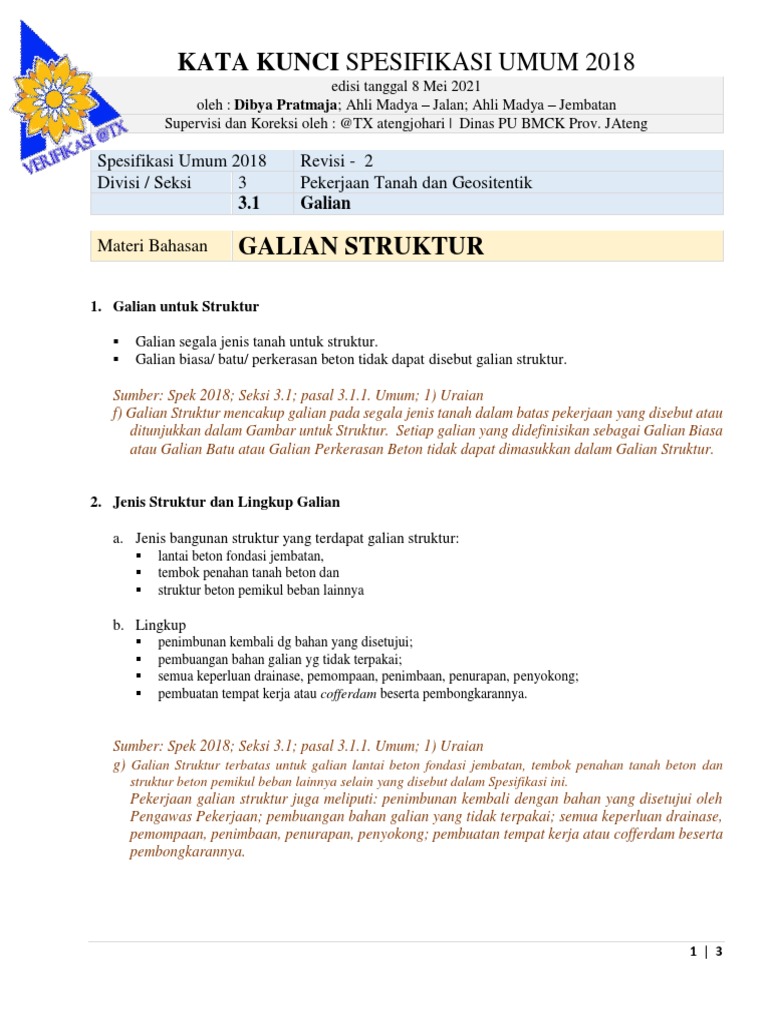

KATA KUNCI SPESIFIKASI UMUM 2018

edisi tanggal 8 Mei 2021

oleh : Dibya Pratmaja; Ahli Madya – Jalan; Ahli Madya – Jembatan
Supervisi dan Koreksi oleh : @TX atengjohari | Dinas PU BMCK Prov. JAteng

Spesifikasi Umum 2018 Revisi - 2

Divisi / Seksi 3 Pekerjaan Tanah dan Geositentik
3.1 Galian

Materi Bahasan GALIAN STRUKTUR

1. Galian untuk Struktur

▪ Galian segala jenis tanah untuk struktur.

▪ Galian biasa/ batu/ perkerasan beton tidak dapat disebut galian struktur.

Sumber: Spek 2018; Seksi 3.1; pasal 3.1.1. Umum; 1) Uraian

f) Galian Struktur mencakup galian pada segala jenis tanah dalam batas pekerjaan yang disebut atau
ditunjukkan dalam Gambar untuk Struktur. Setiap galian yang didefinisikan sebagai Galian Biasa
atau Galian Batu atau Galian Perkerasan Beton tidak dapat dimasukkan dalam Galian Struktur.

2. Jenis Struktur dan Lingkup Galian

a. Jenis bangunan struktur yang terdapat galian struktur:

▪ lantai beton fondasi jembatan,
▪ tembok penahan tanah beton dan
▪ struktur beton pemikul beban lainnya

b. Lingkup
▪ penimbunan kembali dg bahan yang disetujui;
▪ pembuangan bahan galian yg tidak terpakai;
▪ semua keperluan drainase, pemompaan, penimbaan, penurapan, penyokong;
▪ pembuatan tempat kerja atau cofferdam beserta pembongkarannya.

Sumber: Spek 2018; Seksi 3.1; pasal 3.1.1. Umum; 1) Uraian

g) Galian Struktur terbatas untuk galian lantai beton fondasi jembatan, tembok penahan tanah beton dan
struktur beton pemikul beban lainnya selain yang disebut dalam Spesifikasi ini.
Pekerjaan galian struktur juga meliputi: penimbunan kembali dengan bahan yang disetujui oleh
Pengawas Pekerjaan; pembuangan bahan galian yang tidak terpakai; semua keperluan drainase,
pemompaan, penimbaan, penurapan, penyokong; pembuatan tempat kerja atau cofferdam beserta
pembongkarannya.

1 | 3
3. Bahan Galian
Sisa bahan galian tidak boleh:
▪ mengganggu aliran air.
▪ membahayakan struktur.

Sumber: Spek 2018; Seksi 3.1; pasal 3.1.1. Umum; 11) Penggunaan dan Pembuaangan bahan
galian;
e) Bahan hasil galian struktur yang surplus, tidak boleh diletakkan di daerah aliran agar tidak
mengganggu aliran dan tidak merusak efisiensi atau kinerja dari struktur. Tidak ada bahan hasil
galian yang boleh ditumpuk sedemikian hingga membahayakan seluruh maupun sebagian dari
pekerjaan struktur yang telah selesai.

4. Pengukuran Volume

Galian Biasa/
Batu (sesuai
sifatnya)

tanah asli

Galian
Struktur

a. Volume Prisma
Volume galian yang dibayar = volume dari prisma yang dibatasi oleh
▪ bidang atas : bidang horisontal seluas bidang dasar fondasi, yang melalui titik
terendah dari terain tanah asli.
▪ bidang bawah : bidang dasar fondasi.
▪ Bidang tegak : bidang vertikal keliling fondasi.

b. Galian biasa/batu di atas bidang horisontal

Di atas bidang horisontal (prisma) diperhitungkan sebagai galian biasa atau galian batu.

c. Batasan Pengukuran
Volume galian struktur tidak termasuk:
▪ di luar bidang-bidang prisma
▪ pengembangan tanah selama pemancangan,
▪ tambahan galian karena kelongsoran, bergeser, runtuh atau karena sebab-sebab lain.

2 | 3
Sumber: Spek 2018; Seksi 3.1; pasal 3.1.3. Pengukuran dan Pembayaran; 3.1.3.2 Pengukuran
galian untuk Pembayaran;
c) Pekerjaan galian struktur yang diukur adalah volume dari prisma yang dibatasi oleh bidang-
bidang sebagai berikut:
• Bidang atas adalah bidang horisontal seluas bidang dasar fondasi yang melalui titik terendah
dari terain tanah asli. Di atas bidang horisontal ini galian tanah diperhitungkan sebagai
galian biasa atau galian batu sesuai dengan sifatnya.
• Bidang bawah adalah bidang dasar fondasi.
• Bidang tegak adalah bidang vertikal keliling fondasi.
Pengukuran volume tidak diperhitungkan di luar bidang-bidang yang diuraikan di atas atau
sebagai pengembangan tanah selama pemancangan, tambahan galian karena kelongsoran,
bergeser, runtuh atau karena sebab-sebab lain.

3 | 3
