II.

PENULANGAN PELAT

A. Penulangan Pelat

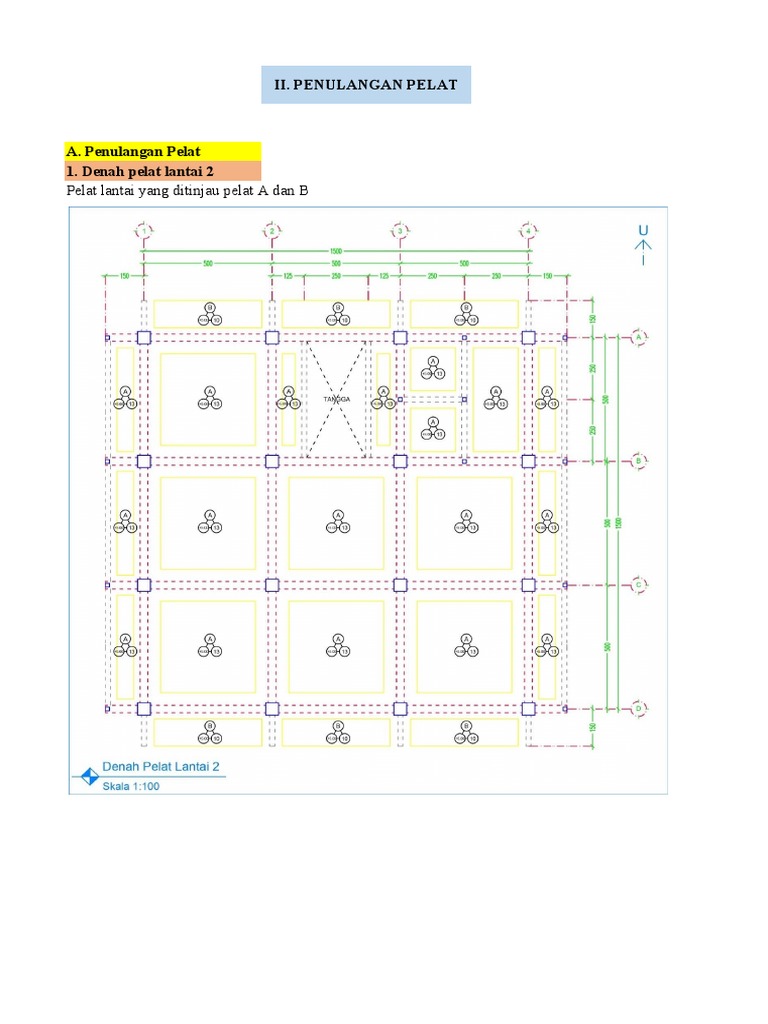

1. Denah pelat lantai 2
Pelat lantai yang ditinjau pelat A dan B
 2. Penulangan Pelat A
2.1 Menghitung Momen-momen Pelat
Momen-momen pelat dihitung dengan tabel 13.3.2 PBI-1971 (Pelat tipe II)
𝑀_𝑛=𝑀_𝑢/𝜑
Xlx = 21 Xly = 21
𝑙_𝑦/𝑙_𝑥 =
ϕ= 0.9 1 Xtx = 52 Xty = 52

Mu Mn
Pelat tipe II
kg.m/ m kg.m/ m N.mm/ m
〖𝑀𝑡〗 _𝑥=−0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 -1576.64 -1751.82 -1751.82 x 104
〖𝑀𝑙〗 _𝑥=+0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 636.72 707.4667 707.4667 x 104
〖𝑀𝑡〗 _𝑦=−0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 -1576.64 -1751.82 -1751.82 x 104
〖𝑀𝑙〗 _𝑦=+0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 636.72 707.4667 707.4667 x 104

2.2 Menghitung tinggi manfaat pelat

Direncanakan Øx,y = 14 mm

130

𝑑_𝑥=ℎ−𝑡_𝑥 𝑑_𝑦=ℎ−𝑡_𝑦
=ℎ−(1∕2.∅_𝑥− 〖𝑡𝑏〗 _𝑠𝑒𝑙𝑖𝑚𝑢𝑡 ) =ℎ−(1∕2.∅_𝑦−∅_𝑥− 〖𝑡𝑏〗 _𝑠𝑒𝑙𝑖𝑚𝑢𝑡 )
=130−(1∕2.14−25) =130−(1∕2.14−14−25)
= 98 mm = 84 mm

2.3 Menghitung As, As' ; Mtx

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑥 〗 ^2 -1.8241
)

Lihat Tabel III.34 untuk δ = 0,5 ρ= 0.007

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑥 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,007. 1000. 98 =0,5. 686
= 686 mm2 = 343 mm2

Cek kapasitas tulangan Tarik As Cek kapasitas tulangan Tekan As'

Pakai Ø = 14 mm Pakai Ø = 14 mm
 Jarak (s) = 15 cm Jarak (s) = 30 cm
As perlu < As pakai As' perlu < As' pakai
686 < 1026.254 343 < 513.1268
(OK) (OK)

2.4 Menghitung As, As' ; Mlx

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑥 〗 ^2 )0.7366

Lihat Tabel III.34 untuk δ = 0,0 ρ= 0.005

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑥 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,005. 1000. 98 =0,5. 490
= 490 mm2 = 245 mm2

Cek kapasitas tulangan Tarik As Tulangan Tekan As' Tidak ada

Pakai Ø = 14 mm
Jarak (s) = 30 cm
As perlu < As pakai
490 < 513.1268
(OK)

2.5 Menghitung As, As' ; Mty

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑦 〗 ^2 -2.4827
)

Lihat Tabel III.34 untuk δ = 0,5 ρ= 0.009

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑦 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,009. 1000. 84 =0,5. 756
= 756 mm2 = 378 mm2

Cek kapasitas tulangan Tarik As Cek kapasitas tulangan Tekan As'

Pakai Ø = 14 mm Pakai Ø = 14 mm
Jarak (s) = 15 cm Jarak (s) = 30 cm
As perlu < As pakai As' perlu < As' pakai
756 < 1026.254 378 < 513.1268
(OK) (OK)

2.6 Menghitung As, As' ; Mly

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑦 〗 ^2 )1.0026
Lihat Tabel III.34 untuk δ = 0,0 ρ= 0.005
Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑦 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,005. 1000. 84 =0,5. 420
= 420 mm2 = 210 mm2

Cek kapasitas tulangan Tarik As Tulangan Tekan As' Tidak ada

Pakai Ø = 14 mm
Jarak (s) = 30 cm
As perlu < As pakai
420 < 513.1268
(OK)

2.7 Menghitung tulangan susut dan suhu

Perhitungan mengacu SNI 2847 2013 Pasal 7.12

ρ= 0.002

Luas tulangan dibutuhkan :

𝐴_𝑠=𝜌. 𝑏. 𝑑
=0,002 1000. 130
= 260 mm2

Cek kapasitas tulangan Tarik As

Pakai Ø = 12 mm
Jarak (s) = 30 cm < 45 < 65 cm
As perlu < As pakai
260 < 376.9911
(OK)
Lebar lajur pemasangan tulangan susut suhu diukur dari muka bagian dalam balok-balok
penumpu ke arah lapangan pelat, masing-masing sebesar: 0,22 ln
- ke arah bentang panjang =0,22 (500−15−15) = 81.4 ≈ 90 cm
- ke arah bentang pendek =0,22 (500−15−15) = 81.4 ≈ 90 cm
 3. Penulangan Pelat B
3.1 Menghitung Momen-momen Pelat
Momen-momen pelat dihitung dengan tabel 13.3.2 PBI-1971 (Pelat tipe VIA)
𝑀_𝑛=𝑀_𝑢/𝜑
Xlx = 63 Xly = 13
𝑙_𝑦/𝑙_𝑥 =
ϕ= 0.9 3.33 Xtx = 125 Xty = 79

Mu Mn
Pelat tipe VIA
kg.m/ m kg.m/ m N.mm/ m
〖𝑀𝑡〗 _𝑥=−0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 -341.1 -379 -379 x 104
〖𝑀𝑙〗 _𝑥=+0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 171.9144 191.016 191.016 x 104
〖𝑀𝑡〗 _𝑦=−0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 -215.575 -239.528 -239.528 x 104
〖𝑀𝑙〗 _𝑦=+0,001 𝑞. 〖𝑙 _𝑥 〗=^2. 𝑋 35.4744 39.416 39.416 x 104

3.2 Menghitung tinggi manfaat pelat

Direncanakan Øx,y = 12 mm

90

𝑑_𝑥=ℎ−𝑡_𝑥 𝑑_𝑦=ℎ−𝑡_𝑦
=ℎ−(1∕2.∅_𝑥− 〖𝑡𝑏〗 _𝑠𝑒𝑙𝑖𝑚𝑢𝑡 ) =ℎ−(1∕2.∅_𝑦−∅_𝑥− 〖𝑡𝑏〗 _𝑠𝑒𝑙𝑖𝑚𝑢𝑡 )
=90−(1∕2.12−25) =90−(1∕2.12−12−25)
= 59 mm = 47 mm

3.3 Menghitung As, As' ; Mtx

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑥 〗 ^2 -1.0888
)

Lihat Tabel III.34 untuk δ = 0,5 ρ= 0.005

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑥 𝐴_𝑠′=0,5. 𝐴_𝑠
 =0,005. 1000. 59 =0,5. 295
= 295 mm2 = 147.5 mm2

Cek kapasitas tulangan Tarik As Cek kapasitas tulangan Tekan As'

Pakai Ø = 12 mm Pakai Ø = 12 mm
Jarak (s) = 15 cm Jarak (s) = 30 cm
As perlu < As pakai As' perlu < As' pakai
295 < 753.9822 147.5 < 376.9911
(OK) (OK)

3.4 Menghitung As, As' ; Mlx

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑥 〗 ^2 )0.5487

Lihat Tabel III.34 untuk δ = 0,0 ρ= 0.005

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑥 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,005. 1000. 59 =0,5. 295
= 295 mm2 = 147.5 mm2

Cek kapasitas tulangan Tarik As Tulangan Tekan As' Tidak ada

Pakai Ø = 12 mm
Jarak (s) = 30 cm
As perlu < As pakai
295 < 376.9911
(OK)

3.5 Menghitung As, As' ; Mty

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑦 〗 ^2 -1.0843
)

Lihat Tabel III.34 untuk δ = 0,5 ρ= 0.005

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑦 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,005. 1000. 47 =0,5. 235
= 235 mm2 = 117.5 mm2

Cek kapasitas tulangan Tarik As Cek kapasitas tulangan Tekan As'

Pakai Ø = 12 mm Pakai Ø = 12 mm
Jarak (s) = 15 cm Jarak (s) = 30 cm
As perlu < As pakai As' perlu < As' pakai
235 < 753.9822 117.5 < 376.9911
(OK) (OK)
 3.6 Menghitung As, As' ; Mly

𝐹𝑀=𝑀_𝑛/(𝑏. 〖𝑑 _𝑦 〗 ^2 )0.1784

Lihat Tabel III.34 untuk δ = 0,0 ρ= 0.005

Luas tulangan dibutuhkan :
𝐴_𝑠=𝜌. 𝑏. 𝑑_𝑦 𝐴_𝑠′=0,5. 𝐴_𝑠
=0,005. 1000. 47 =0,5. 235
= 235 mm2 = 117.5 mm2

Cek kapasitas tulangan Tarik As Tulangan Tekan As' Tidak ada

Pakai Ø = 12 mm
Jarak (s) = 30 cm
As perlu < As pakai
235 < 376.9911
(OK)

3.7 Menghitung tulangan susut dan suhu

Perhitungan mengacu SNI 2847 2013 Pasal 7.12

ρ= 0.002

Luas tulangan dibutuhkan :

𝐴_𝑠=𝜌. 𝑏. 𝑑
=0,002 1000. 90
= 180 mm2

Cek kapasitas tulangan Tarik As

Pakai Ø = 12 mm
Jarak (s) = 40 cm < 45 < 65 cm
As perlu < As pakai
180 < 282.7433
(OK)
Lebar lajur pemasangan tulangan susut suhu diukur dari muka bagian dalam balok-balok
penumpu ke arah lapangan pelat, masing-masing sebesar: 0,22 ln
- ke arah bentang panjang =0,22 (500−10−10) = 105.6 ≈ 110 cm
- ke arah bentang pendek =0,22 (150−15) = 29.7 ≈ 30 cm
Tabel Perhitungan Momen Pelat A

Mtx
 Mlx

Di pakai ρ minimum

Mty
 Mly

Di pakai ρ minimum
 Tabel Perhitungan Momen Pelat B

Mtx

Di pakai ρ minimum
 Mlx

Di pakai ρ minimum

Mty

Di pakai ρ minimum
Di pakai ρ minimum

Mly

Di pakai ρ
minimum
