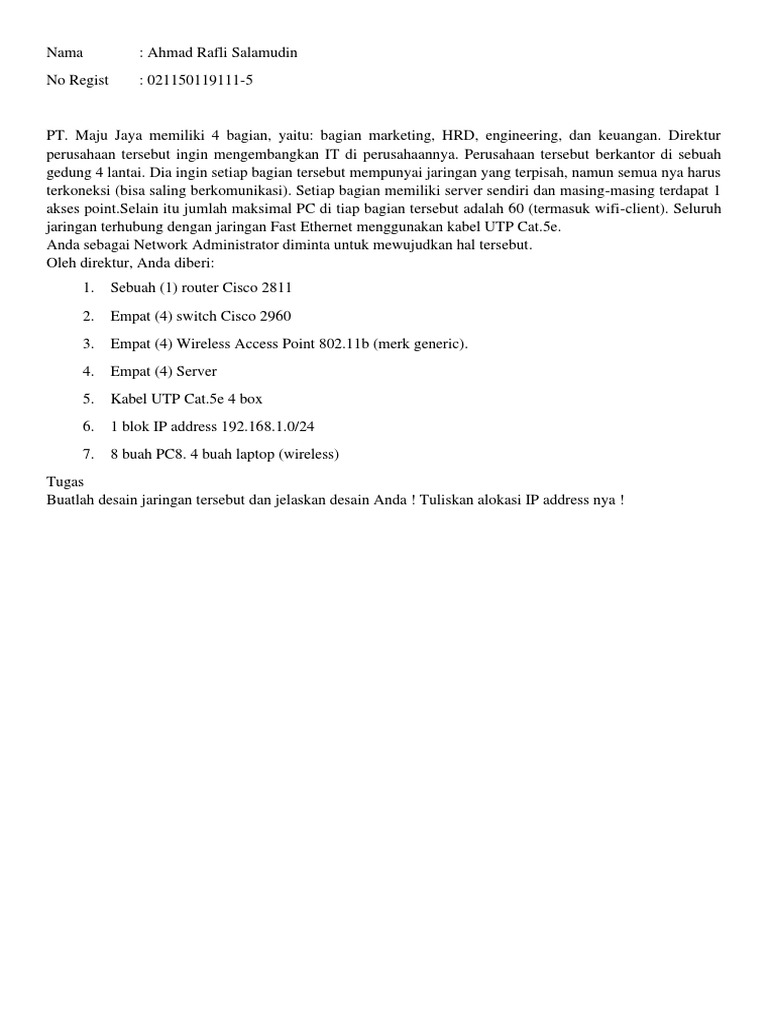

Nama : Ahmad Rafli Salamudin

No Regist : 021150119111-5

PT. Maju Jaya memiliki 4 bagian, yaitu: bagian marketing, HRD, engineering, dan keuangan. Direktur
perusahaan tersebut ingin mengembangkan IT di perusahaannya. Perusahaan tersebut berkantor di sebuah
gedung 4 lantai. Dia ingin setiap bagian tersebut mempunyai jaringan yang terpisah, namun semua nya harus
terkoneksi (bisa saling berkomunikasi). Setiap bagian memiliki server sendiri dan masing-masing terdapat 1
akses point.Selain itu jumlah maksimal PC di tiap bagian tersebut adalah 60 (termasuk wifi-client). Seluruh
jaringan terhubung dengan jaringan Fast Ethernet menggunakan kabel UTP Cat.5e.
Anda sebagai Network Administrator diminta untuk mewujudkan hal tersebut.
Oleh direktur, Anda diberi:
1. Sebuah (1) router Cisco 2811
2. Empat (4) switch Cisco 2960
3. Empat (4) Wireless Access Point 802.11b (merk generic).
4. Empat (4) Server
5. Kabel UTP Cat.5e 4 box
6. 1 blok IP address 192.168.1.0/24
7. 8 buah PC8. 4 buah laptop (wireless)
Tugas
Buatlah desain jaringan tersebut dan jelaskan desain Anda ! Tuliskan alokasi IP address nya !
IP Address
IP yang di sediakan 192.168.1.0/24
Host yang dibutuhkan 60. Jadi kita bisa menggunakan prefix/26 karena prefix /26 memiliki 62 host yang
mencukupi kebutuhan itu.
Karena host yang di butuhkan pada setiap ruangan atau gedung sama yaitu 60 maka kita bisa menggunakan
metode subnetting.
Sehingga Network yang dihasilkan:
192.168.1.0/26
192.168.1.64/26
192.168.128/26
192.168.1.192/26
Topologi
Saya menggunakan topologi star
Kenapa memakai topologi star?
Karena topologi star lebih fleksibel dalam pengembangan dan mudah dalam deteksi kesalahan sehingga
sangat cocok di gunakan untuk perusahaan.
Tugas Pertemuan 6
 Device Interface Network IP Address Subnet Mask
Router

Fa0/0 192.168.1.0/26 192.168.1.1/26 255.255.255.192

Fa0/1 192.168.1.64/26 192.168.1.65/26 255.255.255.192
Fa1/0 192.168.1.128/26 192.168.1.129/26 255.255.255.192
Fa1/1 192.168.1.192/26 192.168.1.193/26 255.255.255.192
Divisi Marketing

Server 1 Fa0 192.168.1.0/26 192.168.1.2/26 255.255.255.192

PC Client Fa0 192.168.1.3/26 -
192.168.1.0/26 192.168.1.62/26 255.255.255.192
Laptop Wireless
Divisi HRD

Server 2 Fa0 192.168.1.64/26 192.168.1.66/26 255.255.255.192

PC Client Fa0 192.168.1.67/26 -
192.168.1.64/26 192.168.1.126/26 255.255.255.192
Laptop Wireless
Divisi Enginering

Server 3 Fa0 192.168.1.128/26 192.168.1.130/26 255.255.255.192

PC Client Fa0 192.168.1.131/26 -
192.168.1.128/26 192.168.1.190/26 255.255.255.192
Laptop Wireless
Divisi Keuangan

Server 4 Fa0 192.168.1.192/26 192.168.1.194/26 255.255.255.192

PC Client Fa0 192.168.1.195/26
192.168.1.192/26 192.168.1.254/26 255.255.255.192
Laptop Wireless
Device Pendukung

Device Tipe Jumlah Port Jumlah Device Lain-Lain

Switch Cisco 2960 24 Port 4 Unit -
FastEthernet
2 Port
Gigabit Ethernet
AP Cisco Generic 2 Port 4 Unit -
Kabel Cat 5 e - - - -
Rj45 - - - -

NB : IP Broadcast = IP last host ditambah 1
