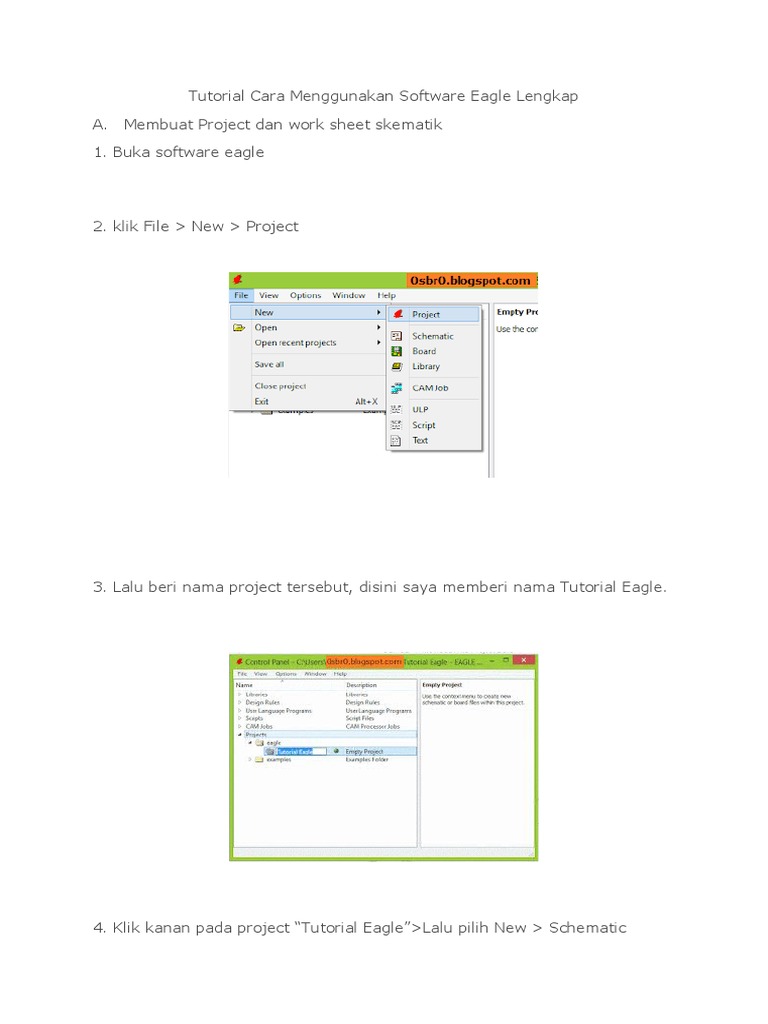

Tutorial Cara Menggunakan Software Eagle Lengkap

A.   Membuat Project dan work sheet skematik

1. Buka software eagle

2. klik File > New > Project

3. Lalu beri nama project tersebut, disini saya memberi nama Tutorial Eagle.

4. Klik kanan pada project “Tutorial Eagle”>Lalu pilih New > Schematic
5. Setelah mengikuti langkah di atas maka akan muncul tampilan work sheet
skematik seperti gambar dibawah ini, lalu save terlebih dahulu dan beri
nama

Ø  Tips Mengubah Warna Background Pada Eagle

Jika tampilan background warna putih kurang nyaman bagi mata kita, kita
bisa mengganti warna background dengan warna hitam, putih atau colored
pada layar skematik tersebut maupun pada board  dapat di ubah dengan
cara
1. Klik Options >  User Interface, disana kita bisa memilih warna background
black, white atau colored

Yang di tandai kotak merah untuk mengatur warna background pada bagian
board dan tanda kotak orange mengatur warna background pada skematik.

B.   Membuat  Skematik Rangkaian di Eagle

Setelah kita membuat project dan work sheet skematik seperti tutorial di
atas barulah kita baru bisa membuat skematik rangkanan di eagle.

1.    Dalam membuatnya kita harus menyiapkan gambar skematik rangkaian,

saya menyiapkan gambar skema ( Rangkana Volume Unit Display ) beserta
daftar komponennya
Daftar komponen :

Resistor : 1k2

Potensio : 10k

Led     :10 buah

Kapasitor : 10 mikro

IC              : LM3915

Setelah menentukan gambar skema, carilah komponen yang sesuai dengan

daftar komponen pada skema rangkaian tersebut. Berikut cara mencari
komponen pada eagle
2.    Klik symbol add lihat nomor 1 pada gambar dibawah ini, kemudian cari
komponen yang kita inginkan pada kolom search,

 Ø  Tips Dalam Mencari Komponen Pada Kolom Search Eagle

Jika pada saat mencari komponen di kotak search sobat tidak
menemukannya, maka sobat harus menambahkan tanda ( * ) sebagai
contoh saya ingin mencari ic TDA2003

Maka kita menuliskannya seperti berikut TDA200* artinya yang akan

ditampilkan pada kolom library adalah semua tipe ic yang diawali TDA200
lihat gambar kiri dibawah, contoh lainnya jika kita menuliskan TDA* maka
yang ditampilkan adalah semua jenis ic TDA  lihat gambar kanan dibawah
3. Cari semua komponen yang dibutuhkan lalu susun menggunakan tool
MOVE dalam menggunakan tool move sobat bisa memainkan klik kanan
untuk mengatur arah komponen, maupun tool lainnya seperti COPY, GROUP
untuk pendukung dalam menyusun

4. Jika sudah mengikuti langkah diatas gunakan Tool NET, Tool Wire, untuk
menyambungkan antar komponen dan saya sarankan menggunakan tool NET
karena pada saat menyambungkan akan terbentk junction sendiri,dan Tool
ARC untuk membuat jalur lengkungan
5.    Setelah selesai membuat skematik, Langkah selanjutnya adalah
membuat desain board, berikut langkah langkahnya :

klik symbol yang diberi nomor 1, setelah itu akan muncul peringatan warning
lalu klik yes seperti yang ditandai nomor 2

6.    Lalu akan muncul  tampilan board eagle dan komponen yang belum
tersusun Kita dapat menysusun komponen nya dengan menggunakan tool
berikut :

Move : dalam menggunakan tool move klik symbol move lalu klik kanan
untuk menentukan arah komponen,
Group : dalam menggunakan tool group seleksi komponen yang ingin di
kelompokkan  untuk di pindahkan lalu klik kanan pilih move group
7.

Setelah komponen sudah tersusun baru kita bisa membuat jalur/wiring, pada
proses wiring ini menggunakan tool Route lihat nomor 1, dan untuk memilih
tipe lengkungan jalur dapat memilih lihat nomor 2, lalu jika ada kesalahan
pada saat membuat jalar gunakan tool Ripup untuk menghapus jalur yang
salah

8.

Berikut gambar hasil wiring, pada saat wiring gunakan jenis lengkungan jalur
seperti gambar ini
