B.

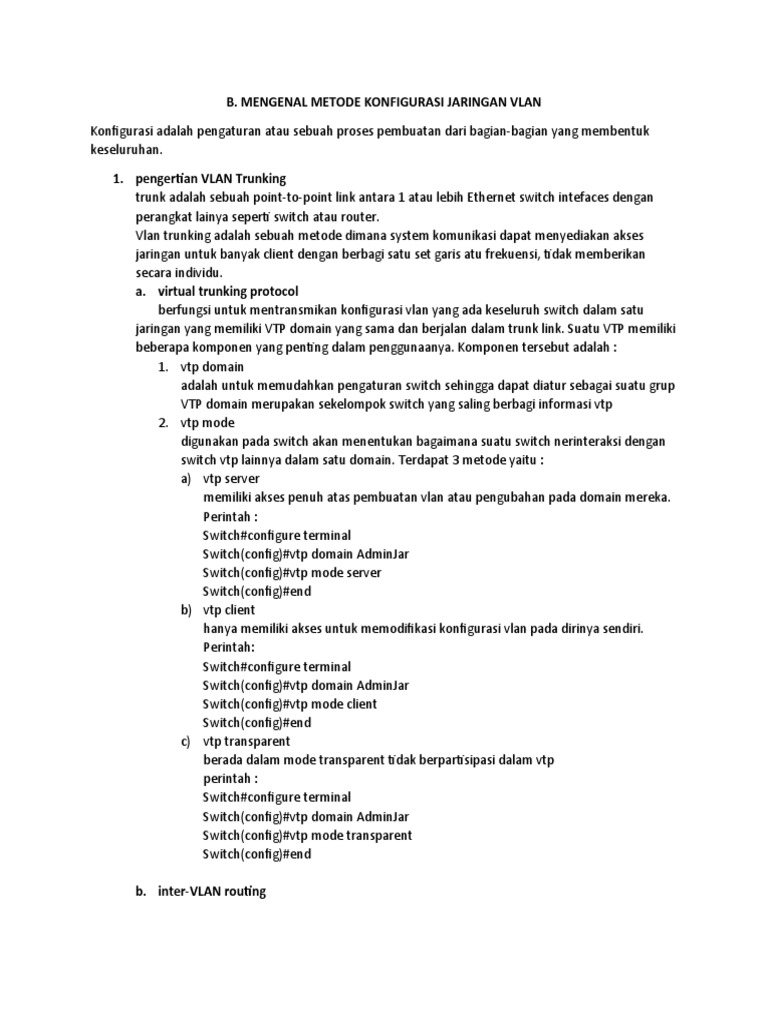

MENGENAL METODE KONFIGURASI JARINGAN VLAN

Konfigurasi adalah pengaturan atau sebuah proses pembuatan dari bagian-bagian yang membentuk
keseluruhan.

1. pengertian VLAN Trunking

trunk adalah sebuah point-to-point link antara 1 atau lebih Ethernet switch intefaces dengan
perangkat lainya seperti switch atau router.
Vlan trunking adalah sebuah metode dimana system komunikasi dapat menyediakan akses
jaringan untuk banyak client dengan berbagi satu set garis atu frekuensi, tidak memberikan
secara individu.
a. virtual trunking protocol
berfungsi untuk mentransmikan konfigurasi vlan yang ada keseluruh switch dalam satu
jaringan yang memiliki VTP domain yang sama dan berjalan dalam trunk link. Suatu VTP memiliki
beberapa komponen yang penting dalam penggunaanya. Komponen tersebut adalah :
1. vtp domain
adalah untuk memudahkan pengaturan switch sehingga dapat diatur sebagai suatu grup
VTP domain merupakan sekelompok switch yang saling berbagi informasi vtp
2. vtp mode
digunakan pada switch akan menentukan bagaimana suatu switch nerinteraksi dengan
switch vtp lainnya dalam satu domain. Terdapat 3 metode yaitu :
a) vtp server
memiliki akses penuh atas pembuatan vlan atau pengubahan pada domain mereka.
Perintah :
Switch#configure terminal
Switch(config)#vtp domain AdminJar
Switch(config)#vtp mode server
Switch(config)#end
b) vtp client
hanya memiliki akses untuk memodifikasi konfigurasi vlan pada dirinya sendiri.
Perintah:
Switch#configure terminal
Switch(config)#vtp domain AdminJar
Switch(config)#vtp mode client
Switch(config)#end
c) vtp transparent
berada dalam mode transparent tidak berpartisipasi dalam vtp
perintah :
Switch#configure terminal
Switch(config)#vtp domain AdminJar
Switch(config)#vtp mode transparent
Switch(config)#end

b. inter-VLAN routing
 adalah sebuah metode yang bertujuan untuk menghubungkan host-host yang berada pada
vlan yang berbeda.
Perintah :
Router>enable
Router#configure terminal
Router(config)#int fa 0/0.20
Router(config-subif)#encapsulation dot1q 20
Router(config-subif)#ip address 192.168.2.10 255.255.255.0
Router(config-subif)#exit
Router(config)#exit

c. access control list

adalah pengelompokan paket berdasarkan kategori. Bertujuan untuk mengontrol keluar
masuknya traffic kedalam maupun keluar router.
Perintah :
Router>enable
Router#configure terminal
Router(config)#access-list 10 deny 192.168.2.0 0.0.0.255
Router(config)#access-list 10 permit any
Contoh diatas berfungsi untuk memblok koneksi dari jaringan 192.168.2.0/24 ke jaringan
lain.

2. pengertian VLAN tagging

Vlan trunking mengakibatkan switch menggunakan proses vlan tagging, dimana switch yang
mengirimkan data ke switch lain menambahkan header pada frame sebelum di kirimkan via trunk.
Header tambahan ini berisi vlan identifier (ID).

DA SA VLAN TAG TYPE/LENGHT DATA PC3

TPID PRIORITY CPI VLAN ID

GAMBAR. TOPOLOGI JARINGAN

Perintah :

Switch(config)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport mode access vlan 1

Switch(config-if)#exit
