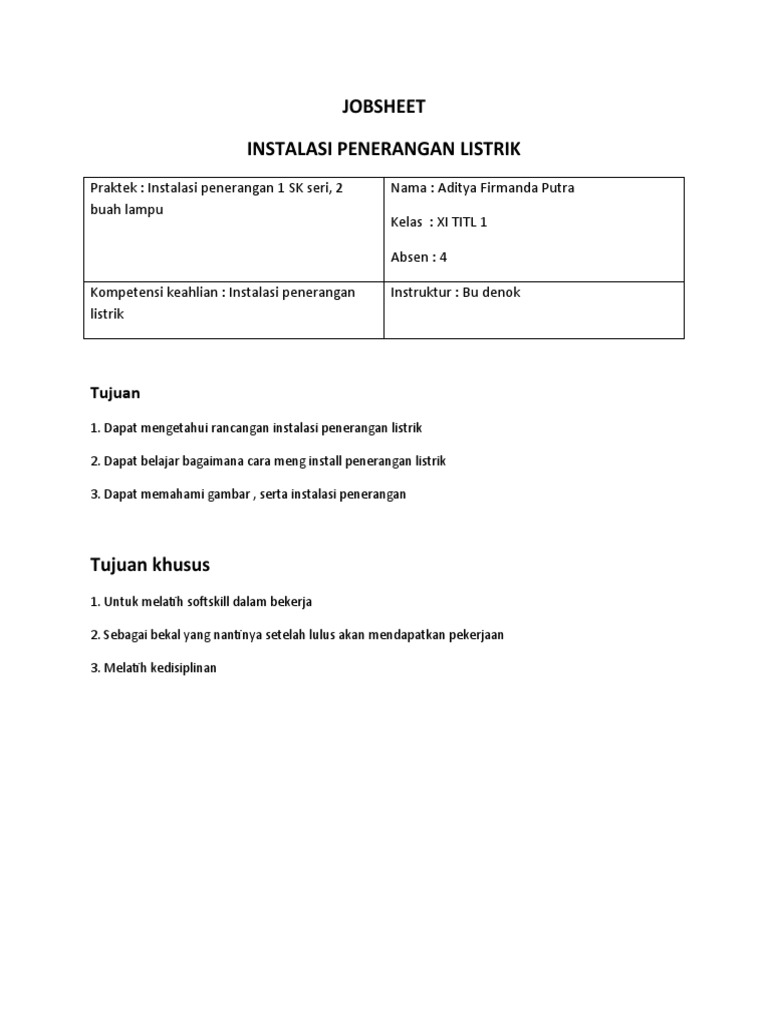

JOBSHEET

INSTALASI PENERANGAN LISTRIK

Praktek : Instalasi penerangan 1 SK seri, 2 Nama : Aditya Firmanda Putra
buah lampu
Kelas : XI TITL 1

Absen : 4

Kompetensi keahlian : Instalasi penerangan Instruktur : Bu denok

listrik

Tujuan
1. Dapat mengetahui rancangan instalasi penerangan listrik

2. Dapat belajar bagaimana cara meng install penerangan listrik

3. Dapat memahami gambar , serta instalasi penerangan

Tujuan khusus
1. Untuk melatih softskill dalam bekerja

2. Sebagai bekal yang nantinya setelah lulus akan mendapatkan pekerjaan

3. Melatih kedisiplinan
Uraian singkat
* Instalasi penerangan yang di praktekan ini merupakan instalasi listrik 1 phasa yang terdiri dari 1 kabel
phasa dan 1 kabel netral ,

* Yang dimana nanti saklar seri berfungsi untuk menyalakan ke 2 lampu dan mematikan ke 2 lampu
secara bersamaan

* Sebum memasang saklar seri kita harus membuat jumper pada saklar seri

* Setelah membuat jumper , di hubungkan melalui sumber tegangan dari APP / terminal

* Lalu masukan kabel fasa ke kontak saklar yang bagian atas bolak balik tidak masalah

* Untuk menyambung kabel menggunakan ekor babi

* Setelah memasukan kabel lalu hubungkan ke 2 buah lampu dan lampu di beri netral

* Setelah semua selesai skarang uji coba instalasi tersebut

* Gambar singgel

* Gambar pengawatan

* Gambar pemipaan
✓ keselamatan kerja
1. Memakai sepatu safety

2. Memakai masker

3. Memakai sarung tangan

4. Memakai seragam praktek

5. Melaksanakan prokes karena Masi pandemi

√ Alat dan bahan

1. Tang kombinasi. 4. Obeng ( +,–). 7. Pipa instalasi

2. Tang potong. 5. Testpen 8. Elbow

3. Tang cucut 6. T DOS

✓ komponen

1. 1 SK. Seri. 3. Fitting

2. 2 buah lampu

√ langkah kerja
1. Cek dulu semua komponen menggunakan avo meter lalu Pasang Pipa terlebih dahulu ,mengikuti
gambar pemipaan lalu pasang skrup menggunakan obeng

2. Jika selesai masukan kabel merah ke pipa pasang menuju saklar seri

3. Setelah itu ambil kabel fasa masukan ke kontak saklar bagian atas yang berwarna putih sambung
menuju fitting ke 1 " sambungan menggunakan ekor babi" kabel di sambung di T DOS

4. Setelah itu ambil kabel fasa masukan ke kontak saklar bagian atas berwarna putih sambung menuju
fitting ke 2

5. Setelah semua kabel fasa terpasang sekarang pasang kabel netral menuju ke lampu 1 dan 2

6. Sambung kabel netral Di T DOS , di T DOS kabel harus di sambung tidak ada kabel yang lurus

7. Setelah itu lakukan pengecekan menggunakan Test pen

8. Jika dirasa sudah baik masukan sumber dan uji saklar seri
9. Tekan saklar seri maka lampu 1 akan menyala , tekan saklar seri maka lampu ke 2 akan menyala , lalu
coba untuk matikan lampu secara bergantian atau bersamaan

10. Jika semua berhasil maka instalasi berhasil

Kesimpulan
Instalasi penerangan tersebut merupakan instalasi listrik 1 phasa . setelah melakukan praktek tersebut
kita sudah tau bagaimana cara memasang instalasi penerangan menggunakan 1 saklar seri ,dan 2 buah
lampu , , serta kita dapat memahami instalasi tersebut dan juga kita belajar untuk disiplin. Diharapkan
praktek ini dapat berguna untuk kedepannya setelah kita lulus di sekolah tercinta ini sebagai bekal untuk
masuk ke dunia kerja dan melatih skill kita
