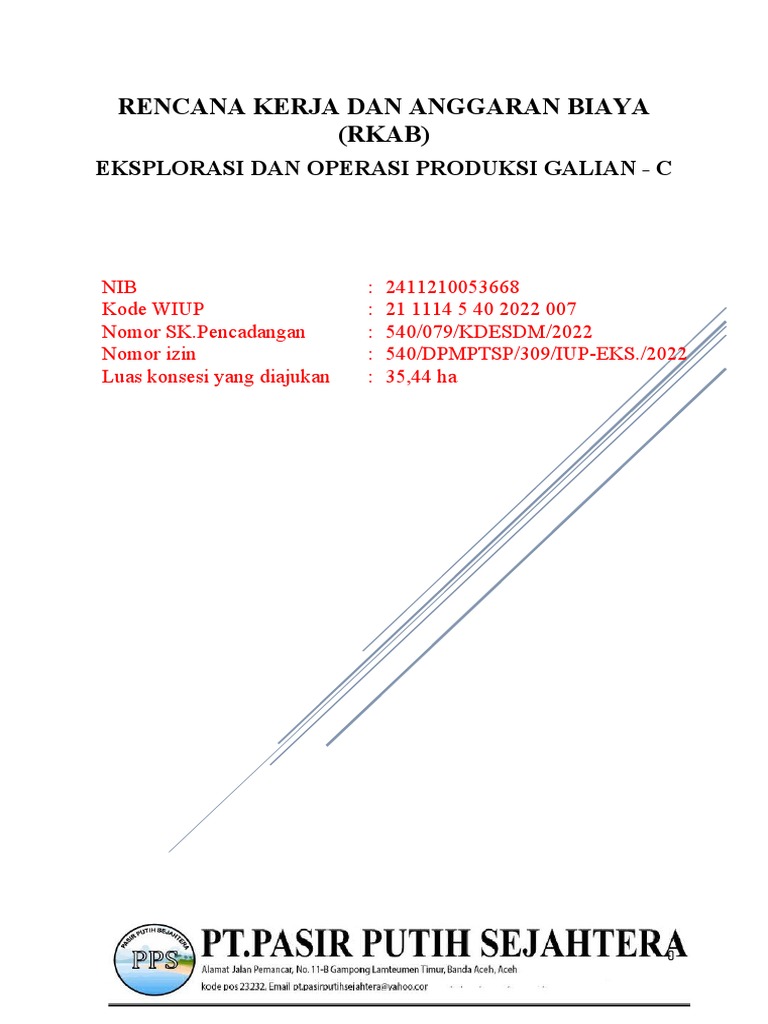

RENCANA KERJA DAN ANGGARAN BIAYA

(RKAB)
EKSPLORASI DAN OPERASI PRODUKSI GALIAN - C

NIB : 2411210053668
Kode WIUP : 21 1114 5 40 2022 007
Nomor SK.Pencadangan : 540/079/KDESDM/2022
Nomor izin : 540/DPMPTSP/309/IUP-EKS./2022
Luas konsesi yang diajukan : 35,44 ha

0
 RKAB
KATA PENGANTAR

Laporan RKAB yang disusun oleh PT. Pasir Putih Sejahtera merupakan salah satu
syarat untuk mendapatkan izin operasi penaambangan. Konsesi-A dari PT. Pasir Sejahtera
merupakan satu kesatuan wilayah penambangan yang diajukan oleh PT. Pasir Putih
Sejahtera di sungai Kr. Teunom. Secara keseluruhan, PT. Pasir Putih Sejahtera
mengajukan Konsesi-A, Konsesi-B dan Konsesi-C.
Konsesi-A memiliki luas 35,44 ha dari total luas seluruh permohonan WIUP Kr.
Teunom oleh PT. Pasir Putih Sejahtera 112,00 ha. WIUP-A mencakup wilayah administrasi
Gampong Blang Baro, Pasi Geulima, Pasi Pawang, Teupin Ara dan Rambong Payong yang
berada di Kecamaan Teunom.
Laporan RKAB yang disusun oleh PT. Pasir Putih Sejahtera berdasarkan rencana
kegiatan eksplorasi yang ada. Laporan eksploorasi ini merupakan tahapan yang harus
dilakukan untuk memberikan gambaran kepada Pemerintah tentang rencana kerja dan
rencana pembiayaan dari kegiatan penambangan yang akan dilakukan oleh perusahaan.
Demikian Laporan RKAB ini disusun sebagai bentuk persyaratan operasional dan
dapat dipergunakan sebagai mana peruntukannya.

Banda Aceh, 16 Juli 2022

PT. Pasir Putih Sejahtera
Pemohon izin operasi

Sofyan Daud
Direktur Utama

1
 RKAB
DAFTAR ISI

KATA PENGANTAR...............................................................................................................1
DAFTAR ISI..............................................................................................................................2
DAFTAR TABEL......................................................................................................................3
DAFTAR GAMBAR.................................................................................................................4
BAB 1 - PENDAHULUAN......................................................................................................5
1.1. Latar Belakang....................................................................................................5
1.2. Identitas Perusahaan...........................................................................................5
1.3. Letak dan Lokasi Penambangn...........................................................................6
1.4. Akses dan Sarana Pendukung.............................................................................9
1.5. Potensi Bahan Galian.........................................................................................9
1.6. Tujuan.................................................................................................................9
BAB 2 - RENCANA KEGIATAN........................................................................................10
2.1. Tahapan Kegiatan.............................................................................................10
2.1.1. Tahap Persiapan................................................................................................10
2.1.2. Tahap Penelitian...............................................................................................11
2.2. Tahapan Operasi Produksi................................................................................12
2.3. Peralatan Penambangan....................................................................................12
2.4. Sarana Penunjang.............................................................................................13
2.5. Pengangkutan Pasir Menuju Lokasi Pembeli...................................................14
2.6. Perekrutan Tenaga Kerja..................................................................................15
2.7. Kegiatan Penyewaan Lahan.............................................................................16
2.8. Keselamatan dan Kesehatan Kerja (K3)...........................................................16
BAB 3 - RENCANA KERJA.................................................................................................17
3.1. Nisbah pengupasan.........................................................................................17
3.2. Dimensi penambangan...................................................................................19
3.3. Perhitungan Eksplorasi...................................................................................23
3.3.1. Estimasi Nilai Sedimen Berdasarkan Erosi Lahan.........................................23
3.3.2. Estimasi Volume Sedimen di Badan Sungai Berdasarkan Hidraulika
Sungai.................................................................................................................23
3.3.3. Survey Topografi dan Bathimetri...................................................................33

2
 RKAB
BAB 4 - ANGGARAN BIAYA..............................................................................................41
BAB 5 - PENUTUP................................................................................................................44

3
 RKAB
DAFTAR TABEL

Tabel 1. Identitas Perusahaan....................................................................................................6

Tabel 2. Perhitungan luas tampang butuh untuk debit banjir tahunan sungai Kr. Teunom....21
Tabel 3. Analisa Biaya Investasi dan Produksi.......................................................................43
Tabel 4. Analisa cash flow......................................................................................................44

4
 RKAB
DAFTAR GAMBAR

Gambar 1.1. Peta kerja overlay ke Google earth......................................................................8

Gambar 1.2. Titik wilayah kerja...............................................................................................9
Gambar 3. Grafik distribusi butiran sedimen dasar kondisi-1................................................19
Gambar 4. Grafik distribusi butiran sedimen dasar kondisi-2................................................20
Gambar 5. Sketsa profil tampang sungai kondisi normal dan banjir......................................22
Gambar 6. Bagian-bagian jenjang di Kr. Teunom..................................................................23
Gambar 7. Jenjang Kerja dan Safety Bench...........................................................................23
Gambar 8. Overall slope angle dengan working bench dan ramp.........................................23
Gambar 9. Peralatan Survei Pengukuran Echosounder Raytheon DE 719 B.........................37
Gambar 10. Metode Lintasan Sejajar dengan 1 Titik Referensi.............................................38
Gambar 11. Pelaksanaan pengukuran di sungai Kr. Teunom Desa Pasi Geulima..................39
Gambar 12. Pengukuran situasi tanggul sungai Pasie Teubee................................................39
Gambar 13. Jalur perahu dijaga dengan menggunakan theodolite.........................................40
Gambar 14. Pengukuran kedalaman sungai Tamiang (bathimetri).........................................40
Gambar 15. Contoh Irisan Melintang One Level Section.......................................................41

5
 RKAB
BAB 1 - PENDAHULUAN

1.1. Latar Belakang

Penyusunan Dokumen Rencana Kerja dan Anggaran Biaya (RKAB) ini adalah
merupakan tahapan yang harus dilakukan untuk memberikan gambaran kepada Pemerintah
tentang rencana kerja dan rencana pembiayaan dari kegiatan penambangan yang akan
dilakukan oleh perusahaan. Penyusunan RKAB dilakukan mengacu kepada Undang-undang
Nomor 3 tahun 2020 tentang Pertambangan Mineral dan Batu bara (perubahan dari Undang-
undang nomor 4 tahun 2009). Berdasarkan Undang-undang nomor 3 tahun 2020, mineral dan
batubara yang berada di dalam wilayah Negara Kesatuan Republik Indonesia merupakan
sumber daya dan kekayaan alam yang tidak terbarukan sebagai karunia T\rhan Yang Maha
Esa, yang memiliki peran penting dan memenuhi hajat hidup orang banyak dikuasai oleh
Negara untuk menunjang pembangunan nasional yang berkelanjutan guna mewujudkan
kesejahteraan dan kemakmuran rakyat secara berkeadilan.

Penyusunan Dokumen Rencana Kerja dan Anggaran Biaya (RKAB)yang dilakukan

oleh PT. Pasir Putih Sejahtera mengacu kepada Kepmen ESDM nomor 1806
K/30/MEM/2018. RKAB ini merupakan tahapan yang harus dilakukan untuk memberikan
gambaran kepada Pemerintah tentang rencana kerja dan rencana pembiayaan dari kegiatan
penambangan yang akan dilakukan oleh perusahaan. Didalam uraian berikut akan
digambarkan mengenai profil perusahaan dan perencanaan kegiatan dan biaya yang akan
dilakukan oleh penambang a.n. PT. Pasir Putih Sejahtera didalam kegiatan Ijin Usaha
Pertambangan (IUP) – Operasi Produksi di sungai Kr. Teunom Kecamatan Teunom.

1.2. Identitas Perusahaan

PT. Pasir Putih Sejahtera selaku investor dan pelaksana pada kegiatan penambangan
galian C di sungai Kr. Teunom memiliki identitas sebagai berikut:

Tabel 1. Identitas Perusahaan

No. URAIAN KETERANGAN

1. Nama Perusahaan PT. PASIR PUTIH SEJAHTERA

2. Kode WIUP/WIUPK 540/DPMPTSP/309/IUP-EKS./2022

3. Komoditas Mineral Pasir

4. Jangka Waktu IUP/IUPK Mulai 07 Februari 2022 s.d 06 Februari 2025

6
 RKAB
No. URAIAN KETERANGAN

5. Kepala Teknik Tambang Hendrikus Christianus

6. Luas Wilayah IUP/IUPK Kawasan Hutan (ha) Bukan

Kawasan
Hutan (35,44 ha)

7. Luas Project Area ****) 35,44 ha

8. Ijin Pinjam Pakai Ka No. …

was
Hutan (IPPKH) *****) Tanggal …
Luas ha
Jangka mulai .07 Februari 2022 s.d 06 Februari
2025
Waktu
9. Luas Wilayah Pinjam Pakai -0-

11. Susunan Pengurus dan NPWP 1. Sofyan D Direktur Utama

Pengurus
2. Caturida Meiwanto D Direktur
3. Andrias Catur Prasetya Direktur
4. Salsabilla Audinna Komisaris Utama
5. Arqes Yonara Komisaris
6. Acmad Marzuki Komisaris

1.3. Letak dan Lokasi Penambangn

Letak lokasi penambangan sesuai dengan lampiran peta Rencana Wilayah Ijin Usaha
Pertambangan Operasi Produksi yang diajukan oleh an. PT. Pasir Putih Sejahtera terletak
di Kecamatan Teunom. Kawasan operasional meliputi Gampong Blang Baro, Pasi
Geulima, Pasi Pawang, Teupin Ara dan Rambong Payong. Lokasi peta wilayah kerja
disajikan sebagai berikut.

7
 RKAB

Gambar 1.1. Peta kerja overlay ke Google earth

8
 RKAB

Gambar 1.2. Titik wilayah kerja

9
 RKAB
1.4. Akses dan Sarana Pendukung
Lokasi proyek adalah lembah Sungai Krueng Teunom sepanjang 30 km dari muara ke
arah hulu. Aliran sungai sepanjang 30 km ini melalui beberapa desa disebelah kiri dan kanan
sungai. Sedang secara geografis lokasi proyek terletak pada 95,822 Lintang Utara, 4,432
Bujur Timur, dan 95,922 Lintang Utara, 4,613 Bujur Timur. Lokasi pekerjaan ini dapat
dicapai dari kota Banda Aceh dengan menggunakan kendaraan roda empat melalui jalan
provinsi dalam kondisi yang bagus. Jarak antara lokasi penambangan dengan Kota Banda
Aveh (ibu kota Provinsi Aceh) ± 220,5 km.

1.5. Potensi Bahan Galian

Berdasarkan hasil pengamatan dan penelitian geologi secara umum (reconnaissaince)
diketahui bahwa pada lokasi ini terdapat kandungan bahan galian berupa sirtu. Sirtu ini
sebagai produk dari endapan lahan oleh aktifitas geologi dan hidrologi. Oleh sebab itu bahan
galian yang dimaksud akan ditambang oleh PT. Pasir Putih Sejahtera adalah berupa sirtu.
Luas lahan yang direncanakan untuk kegiatan penambangan ini adalah 35,44 Ha. Pada luasan
tersebut terdapat potensi sirtu dengan penyebaran yang merata.

1.6. Tujuan
Tujuan dari penyusunan Dokumen Rencana Kerja dan Anggaran Biaya (RKAB) ini
adalah untuk memberikan informasi kepada pemerintah Provinsi Aceh dan Kabupaten Aceh
Jaya mengenai tahapan-tahapan kegiatan dan perkiraan/anggaran pembiayaan dari PT. Pasir
Putih Sejahtera untuk kegiatan penambangan pasir dan galian C di sungai Kr. Teunom.

Bagi pihak pengusaha, yaitu PT. Pasir Putih Sejahtera, dokumen Rencana Kerja dan
Anggaran Biaya (RKAB) ini akan menjadi acuan kerja beserta anggaran biaya yang akan
menjadi dasar bagi pelaksanaan kegiatan di lapangan, yang meliputi: kegiatan pra-
penambangan, kegiatan penambangan hingga pasca penambangan. Dengan demikian akan
didapatkan hasil kerja yang optimal sesuai dengan sasaran dan target yang telah ditentukan.

10
 RKAB
BAB 2 - RENCANA KEGIATAN

2.1. Tahapan Kegiatan

Kegiatan yang direncanakan akan dilakukan oleh PT. Pasir Putih Sejahtera untuk
kegiatan penambangan pasir di sungai Teunom Kecamatan Teunom Kabupaten Aceh
Jaya ini secara garis besar dapat dikelompokkan menjadi 3 (tiga) tahapan, yaitu

1. Tahap Eksplorasi
Yaitu penelitian potensi dan kelayakan pengusahaan penambangan Trass. Kegiatan
yang akan dilakukan didalam tahap ini adalah berupa
a. Penyelidikan umum
b. Studi Eksplorasi
c. Studi Kekayaan
d. Studi Lingkungan (AMDAL)
e. Penyusunan Proposal Teknis
f. Rencana Rehabilitasi Pasca Tambang
2. Tahap Operasi Produksi
Yaitu kegiatan penambangan bahan galian C.

3. Tahap Pasca Tambang

Didalam pasca tambang ini dilakukan kegiatan-kegiatan untuk menata lahan bekas
tambang, baik dengan cara reklamasi/revegetasi ataupun dimanfaatkan untuk
penggunaan lahan yang lain (misalnya :perumahan, industri, tempat rekreasi)

2.1.1. Tahap Persiapan

Pekerjaan yang dilakukan dalam Tahap Persiapan dalah sebagai berikut:

a. Pembuatan Rencana Kerja Eksplorasi

b. Perijinan Eksplorasi kepada instansi terkait
c. Pengurusan pembebasan lahan dan tanaman yang wilayahnya digunakan untuk
kegiatan eksplorasi dan akan ditingkatkan ke tahap eksplorasi produksi.
d. Persiapan peralatan survey dan bahan
e. Penyelidikan umum. Merupakan kegiatan orientasi medan/orientasi lapangan,
dimaksudkan untuk mengetahui secara garis besar kondisi lapangan dan kondisi
geologi umum daerah penelitian.

11
 RKAB
f. Pemetaan/Pengukuran Topografi detil
Peta topografi ini menberikan informasi rinci mengenai kondisi eksisting dan
dipergunakan sebagai dasar bagi pemetaan/survey geologi detil, perhitungan volume
cadangan, desain tambang dan pembangunan infrastruktur pendukung tambang.

2.1.2. Tahap Penelitian

1. Studi Eksplorasi
Merupakan tahap penelitian eksplorasi, bertujuan untuk mengetahui secara rinci
kondisi daerah penelitian, meliputi kondisi geologi (sebaran litologi, struktur,
geomorfologi), geografi, kualitas bahan galian, ketebalan dan penyebaran bahan galian
Trass, pengambilan sampel/contoh Trass, dan dokumentasi kegiatan.

Kegiatan yang dilakukan :

1.1. Pemetaan dan Penelitian Geologi Detil, yaitu melakukan pemetaan geologi
detildan tujuannya adalah untuk mengetahui secara pasti dan memetakan
penyebaran Trass baik secara lateral (horizontal) maupun vertical.
1.2. Survey lingkungan (komponen : sosial, ekonomi, masyarakat, kebudayaan dan
kesehatan masyarakat). Adalah kegiatan untuk mengetahui pola penggunaan
lahan pada lokasi rencana penambangan.
2. Studi Kelayakan
Analisa perhitungan cadangan terukur, kapasitas produksi tambang, umur ekonomi
tambang dan metode penambangan yang dapat digunakan.Analisa dukungan sarana-
prasarana, yaitu : modal transportasi, daya serap pasar (market), harga jual bentonit di
pasaran.
3. Studi Lingkungan
Mengidentifikasi dan menginventarisasi dampak-dampak yang akan ditimbulkan serta
komponen-komponen lingkungan yang akan terkena dampak oleh kegiatan
penambangan Trass ini. Tujuan dari kegiatan ini adalah untuk mengantisipasi dan
mengelola dampak-dampak negative dari kegiatan penambangan dapat diminimalisir
sendini mungkin. Kegiatan yang dilakukan pada Studi Lingkungan ini adalah :

a. Inventarisasi komponen geofisik, biologis, social ekonomi & kesehatan

masyarakat.
b. Merumuskan dampak-dampak penting yang terjadi karena kegiatan
penambangan.

12
 RKAB
c. Analisa komponen lingkungan untuk merencanakan pengelolaan dan
pemantauan lingkungan.

2.1.3. Tahap Analisa Data

1. Jenis, Sebaran dan Kualitas pasir
2. Perhitungan Jumlah Cadangan pasir
3. Analisa Metode penambangan yang seesuai
4. Analisa ligkungan, Kesehatan dan Keselamatan Kerja (K3) dan
Pengembangan Masyarakat
5. Analisa Kelayakan Ekonomi
2.1.4. Tahap Penyusunan Dokumen Eksplorasi
Dokumen Eksplorasi yang dihasilkan adalah berupa :

1. Dokumen Penyelidikan Umum dan Eksplorasi

2. Dokumen Studi Kelayakan
3. Dokumen Lingkungan (AMDAL)

2.2. Tahapan Operasi Produksi

Kegiatan penambangan (Operasi Produksi) pasir (galian C) oleh PT. Pasir Putih
Sejahtera di Kecamatan Teunom Kabupaten Aceh Jaya ini dapat dikelompokkan menjadi 2
(dua) proses utama, yaitu:

1. Pengambilan bahan baku utama (raw materials)/penambangan pasir sungai;

2. Pengankutan dan distribusi pasir sungai
Hal lain yang harus dilakukan oleh perusahaan untuk menunjang kelancaran
kegiatan penambangan, antara lain adalah
1. Kegiatan Administrasi, Pengurusan Ijin Operasi Produksi
2. Klarifikasi/kejelasan status lahan (sewa, pinjam pakai, beli)
3. Pengadaan Fasilitas Kesehatan dan Keselamatan Penambangan (K3), dan
4. Kontribusi terhadap masyarakat (Pengembangan Masyarakat/Community
Development).

2.3. Peralatan Penambangan

- Excavator PC400, sebagai breaker, penggali dan alat pembagi muatan.

13
 RKAB
- Bachoe dredger. Fungsi utamanya adalah untuk operasi pengerukan pasir dan
stocking. Sistem pengoperasian bachoe dredger adalah penggali tarik (pull shovel)
- Pompa untuk menaikkan pasir ke ponton
- Ponton untuk mentranportasikan hasil produksi ke pembeli pasir di muara sungai.
- Dump Truck, merek Mitsubishi. Peralatan tersebut berfungsi sebagai pengangkut

2.4. Sarana Penunjang

Sarana penunjang merupakan modal tetap berwujud, diperlukan untuk menunjang
berbagai kegiatan di lapangan pada operasi penambangan. Sarana penunjang yang dimaksud
adalah :

a. Base Camp, berupa perumahan semi permanent, untuk staf karyawan di lapangan
serta  perlengkapannya.
b. Perkantoran di sekitar areal penambangan yang berfungsi sebagai tempat
melakukan kegiatan-   kegiatan administrasi, penyusunan laporan atau data-data,
tempat pertemuan staf dan menerima tamu-tamu di lapangan.
c. Bengkel dan gudang, berfungsi untuk tempat perawatan atau perbaikan alat-alat
berat serta kendaraan-kendaraan dan alat perlengkapan lainnya, juga berfungsi
sebagai tempat penyimpanan bahan/alat-alat yang diperlukan di lapangan.
d. Kendaraan lapangan berupa, 1 unit mobil
e. Generator mesin listrik dengan daya 500 kVA yang akan digunakan untuk
penerangan perumahan    (base camp) dan perkantoran, juga untuk menunjang
perbengkelan seperti pengelasan dan penambangan serta pengolahan.
f. Jalan tambang, digunakan untuk menghubungkan front penambangan ke tempat
penampungan (stock pile)
g. Akses alur sungai, digunakan untuk jalur transport pengangkutan hasil produksi
h. Akses jalan darat, digunakan untuk jalur transportasi alat ke sungai dan transportasi
karyawan.
i. Alat komunikasi, digunakan untuk memperlancar hubungan komunikasi di
lapangan antara lokasi yang satu dengan lokasi lainnya yang letaknya cukup
berjauhan dengan kantor pusat.
j. Alat keselamatan kerja dan alat gali sederhana, termasuk di dalam hal ini seperti
pemadam kebakaran, helm, sepatu boots, peralatan PPPK, cangkul, sekop dan
linggis.

14
 RKAB
k. Pompa air, digunakan untuk pencucian kebutuhan air untuk base camp dan
perkantoran.
l. Area parkir, area ini digunakan untuk parkir beberapa alat berat dan truck apabila
dalam kondisi istirahat.
m. Pos keamanan yang diletakkan di gerbang masuk area pertambangan

2.5. Pengangkutan Pasir Menuju Lokasi Pembeli

Kegiatan penambang pasir di sungai Kr. Teunom bertujuan sebagai income generate
dari PT. Pasir Putih Sejahtera. Salah satu pasar yang dibidik oleh PT. Pasir Putih Sejahtera
adalah kebutuhan pasir unuk kegiatan pembangunan konstruksi bangunan sipil di pulau-pulau
Samudera Hindia. Berdasarkan hasil survey, pemenuhan galian C untuk kgiatan pembanguna
di pulau-pulau terluar dan terpencil di Samuera Hindia, berasal dari srtu yang terdapat di
Kecamatan Lhoong. Oleh Karena itu, kegiatan penambangan pasir yang dilakukan di Kr.
Teunom akan lebih ekonomis karena memiliki waktu tempuh yang lebih singkat.
Transportasi pasir hasil produksi akan di jual oleh PT. Pasir Putih Sejahtera di muara Kr.
Teunom. Kegiatan perniagaan pasir dilakukan dengan perpindahan dari pontan ke tongkat
pengangkut di muara. Adapun bentuk kegiatan terkait dengan penunjang kegiatan
penambangan bentonit antara laindijelaskan pada bagan berikut:

Bahan Galian

Penyelidikan Geologi
Diketahui: jenis mineral/bantuan, pelamparan horizontal, struktur geologi,
stratigrafi, lingkungan pengendapan (genesa dan proses pembentukan bahan
galian)

Potensi Bahan Galian WIUP

Eksplorasi

Penyelidikan Umum
Diketahui: variasi jenis mineral/bantuan, batas pelmparan horizontal struktur
geologi, stratigafi, rona awal dan kondisi lingkungan
Sumberdaya

15
 RKAB

Studi Eksplorasi
Diketahui penyebaran horizontal dan vertical, dimensi bahan galian kualitas
bahan galian
Studi Kelayakan

Diketahui luasan yang layak tambang dan wilayah pecandangan.Volume terukur,

analisa umum tambang, analisa ekonomi tambang. Rekomendasi luas WIUP,
lama ijin tambang, metode penambangan
Studi Kelayakan
WIUP Operasi Produksi

Evaluasi teknis, ekonomis dan lingkungan: diketahui dimensi yang layak dan ekonomis
untuk ditambang

Penyusunan Dok AMDAL Cadangan

2.6. Perekrutan Tenaga Kerja

Terkait dengan administrasi dan perijinan tambang, maka pihak perusahaan, sudah
harus mempersiapkan dan merekrut tenaga kerja (baik tenaga kerja perusahaan maupun
tenaga kerja lokal). Berikut adalah spesifikasi jabatan dan tugas yang diperlukan dalam
kegiatan operasional penambangan :

Pendidikan/
No Jabatan Jumlah
Keahlian
I Manajemen
 Direksi Perusahaan Manajemen 1
 Manajer Perusahaan Manajemen 1
 Direksi Tambang Manajemen 1

16
 RKAB
Pendidikan/
No Jabatan Jumlah
Keahlian
 Manajer Proyek S1 1
 Supervisor S1 1
 Kepala Teknik Tambang Sarjana 1
pertambangan
II Eksplorasi/ Produksi
 Tenaga Ahli Geologi Sarjana Geologi 1
 Foremen Tambang STM 1
pembangunan
III Community development (Humas)
 Humas 1
IV Operator dan Maintenance
 Operator loading Capten 4
(excavator)
 Helper SMA 4
V Keselamatan dan Kesehatan Kerja (K3) / HSE
 HSE Superintendent S1 1
VI Administrasi dan Keuangan
 Admin dan keuangan D3 1
 Security 3
 Bagian Umum dan SMA 1
Drivers
Jumlah 23 orang

2.7. Kegiatan Penyewaan Lahan

Pembebasan sudah harus dimulai selama Tahap Eksplorasi dilakukan, sehingga pada
saat permohonan peningkatan ijin menjadi Operasi Produksi dikabulkan maka kegiatan
penambangan sudah dapat dilakukan tanpa harus terkendala oleh masalah lahan.

2.8. Keselamatan dan Kesehatan Kerja (K3)

Selama kegiatan penambangan dilakukan maka perusahaan harus memperhatikan
Keselamatan dan Kesehatan Kerja, baik itu dalam lingkungan tambang ataupun didalam luar
tambang (misal: K3 saat pemuatan dan pengangkutan).

Pada lingkungan tambang perlu diadakan perlengkapan-perlengkapan keselamatan

kerja (rambu-rambu lalulintas dan earplug, peralatan P3K, pemadam kebakaran, dll). Selain
itu juga diberikan pengetahuan safety kepada pekerja.

17
 RKAB
BAB 3 - RENCANA KERJA

Metode enambangan pasir di sungai Kr. Teunom yang dilakuan oleh PT. Pasir Putih
Sejahtera adalah tambang terbuka dengan sistem digging dan dregging. parameter yang
digunakan untuk membuat desain tambang diperoleh dari hasil studi hidraulika sungai dan
geoteknik yang telah dilakukan pada daerah rencana tambang. Faktor-faktor yang
mempengaruhi pada strategi penambangan adalah sebagai berikut :

 Nisbah pengupasan atau Stripping ratio (SR), yaitu perbandingan antara tonase
cadangan bahan galian (dalam hal ini adalah pasir) dengan volume material lain
(sumber daya dan atau waste) seperti bahan biotik atau lempung dan lanau, yang
harus digali dan dipindahkan untuk dapat menambang cadangan tersebut. Kadar
nisbah pada eksplorasi PT. Pasir Putih Sejahtera dianalisa dengan menggunakan
Delft2d.
 Dimensi penambangan, yaitu batas kedalaman dan kemiringan tebing yang diizinkan
untuk dibentuk karena kegiatan penaambangan pasir di sungai Kr. Teunom.
 Kondisi alam, yaitu keadaan di sekitar lokasi tambang maupun pada areal tambang
sendiri, meliputi topografi dan hidrologi daerah rencana tambang. kondisi alam
daerah rencana tambang dapat menjadi masalah teknis dalam penentuan desain
tambang yang akan digunakan.

3.1. Nisbah pengupasan

Potensi cadangan pasir di sungai Kr. Teunom yang dapat ditambang dianalisa dengan
menggunakan perhitungan hidrometri. Analisa kandungan pasir yang diperoleh berdasarkan
hasil pengujian lapangan berada pada nilai rerata 76%. Hasil pengujian laboratorium
memperlihatkan kandungan sedimen dasar yang dapat ditambang di sungai Kr. Teunom
memiliki karakteristik:

1. Memiliki indeks kekerasan di bawah 2.2. Butirannya tajam dan keras.

2. Pasir tidak mudah hancur. Ketika diuji dengan Natrium Sulfat bagian yang hancur
<12%. Ketika diuji dengan Magnesium Sulfat yang hancur <10%.
3. Pasir tidak mengandung lumpur lebih dari 5% (tidak perlu dicuci).
4. Pasir mengandung rasio bahan organic <5%.
5. Gradasi butiran baik.

18
 RKAB
6. Pasir memiliki reaksi negatif terhadap golongan alkali agar saat digunakan untuk
membuat beton menjadi awet.

Hasil pengujian kandungan pasir disajikan pada grafik berikut:

Gambar 3. Grafik distribusi butiran sedimen dasar kondisi-1

19
 RKAB

Gambar 4. Grafik distribusi butiran sedimen dasar kondisi-2

3.2. Dimensi penambangan

Dimensi penambangan pasir di sungai Kr. Teunom meliputi kedalaman eksplorasi dan
kemiringan tebing area penambangan. Kegiatan penambangan pasir disungai Kr. Teunom
ditetapkan berdasarkan kapasitas sungai kondisi banjir dan kapasitas sungai kondisi kemarau.

20
 RKAB
Penetapan kapasitas tampang sungai saat baniir untuk menghindarai dampak penurunan muka
air tanah di area pengaruh sungai. Sedangkan penetapan batas eksplorasi saat banjir untuk
mencapai tujuan pengendalian banjir yang sering terjadi di Kr. Teunom. Berdasarkan laporan
dari Rencana Terpadu Pengelolaan Sumber Daya Air (RTPSDA) Wilayah sungai Teunom-
Lambesoi, debit banjir tahunan yang terjadi di Kr. Teunom sebesar 740 m 3/det. Debit banjir
ini menjadi acuan untuk menentukan kebutuhan luas tampang sungai Kr. Teunom. Hasil
pegujian luas tampang dengan metode coba-coba disajikan pada table berikut.

Tabel 2. Perhitungan luas tampang butuh untuk debit banjir tahunan sungai Kr. Teunom
No.
y B m I n Q1 A P R V Q2
iterasi
1 2.0 220 2 0.0003 0.022 740.00 448.00 228.944 1.957 1.232 551.800
2 3.0 220 2 0.0003 0.022 740.00 678.00 233.416 2.905 1.603 1086.675
3 2.3 220 2 0.0003 0.022 740.00 516.58 230.286 2.243 1.349 696.930
4 2.4 220 2 0.0003 0.022 740.00 539.52 230.733 2.338 1.387 748.303
5 2.38 220 2 0.0003 0.022 740.00 534.93 230.644 2.319 1.379 737.910
6 2.384 220 2 0.0003 0.022 740.00 535.85 230.662 2.323 1.381 740.000

Keterangan:
y = kedalaman banjir (m);

B = lebar basah sungai saat banjir (m);

m = kemiringan tebing;

I = slope energi (m);

n = koefisien kekasaran;

Q1 = debit banjir acuan (m3/det);

A = luas tampang basah butuh (m2);

P = keliling basah (m);

R = jari-jari hidraulis;

V = kecepatan aliran saat banjir (m/det);

Q2 = debit hasil simulasi (m3/det).

21
 RKAB
Hasil perhitungan memperlihatkan kebutuhan kedalaman sungai yag dbutuhkan untuk
mengatasi banjir di sungai Kr. Teunom adalah 2,384 m atau 2,4 m dengan lebar sungai 220,0
m. Kedalaman sungai yang dibutuhkan (2,4 m) ini menjadi acuan bagi PT. Pasir Putih
Sejahtera dalam melakukan penambangan. Sketsa hasil perhitungan tampang sungai disajikan
pada gambar berikut.

4,00
2
1

0.577
1

220,00 M

Gambar 5. Sketsa profil tampang sungai kondisi normal dan banjir

Gambar 5 menjadi acuan pada strategi penetapan geometri jenjang. Untuk kegiatan
eksplorasi pasir di sungai Kr. Teuom, geometri jenjang memperhatikan:

1. tinggi jenjang
2. sudut lereng jenjang
3. lebar jenjang penangkap

Geometri jenjang terdiri dari tinggi jenjang, sudut lereng jenjang tunggal, lebar dari
jenjang penangkap (Catch Bench). Rancangan geoteknik jenjang biasanya dinyatakan dalam
bentuk parameter-parameter untuk ketiga aspek ini. Dalam pelaksanaan penambangan,
pengontrolan sudut lereng biasanya dilakukan dengan menandai lokasi pucuk jenjang (crest)
sesuai dengan desain yang telah dibuat menggunakan bendera kecil. Operator alat mekanis
diharapkan dapat menggali sampai batas lokasi bendera tersebut. Lokasi lobang tembak dapat
pula menjadi pedoman. Penggalian sebaliknya dilakukan dari bagian atas material, agar
berada pada posisi kerja yang aman (untuk menghindari longsoran saat penggalian material).
Komponen dasar pada tambang terbuka adalah jenjang.

Bagian jenjang adalah sebagai berikut :

a) Crest dan Toe

22
 RKAB

Gambar 6. Bagian-bagian jenjang di Kr. Teunom

b) Jenjang kerja (working bench)

Gambar 7. Jenjang Kerja dan Safety Bench

c) Overall slope angle dengan working bench dan ramp

Kemiringan sudutnya diukur dari crest jenjang yang terletak diatas jenjang kerja
sampai toe pada jenjang paling akhir. Sudut  yang diaplikasikan pada penambangan di Kr.
Teunom adalah 14 atau 1:4 (V:H).

Gambar 8. Overall slope angle dengan working bench dan ramp

23
 RKAB
3.3. Perhitungan Eksplorasi

3.3.1. Estimasi Nilai Sedimen Berdasarkan Erosi Lahan

Perhitunagn potensi sedimen yang terdapat di sungai Kr. Teunom berasal dari
pengupasan lahan dan geologi permukaan. Berdasarkan data rona awal bahwa debit banjir
tahunan yang terjadi di Kr. Teunom sebesar 740 m3/det. C = 16 mg/l, Luas DAS = 2.625,37
km = 262,537 ha. Dengan Perhitungan debit angkutan sedimen menggunakan persamaan:

Qs = 0.0864.c.Qw
maka diperoleh debit angkutan sedimen Kreung Teunom adalah sebagai berikut:
Qs = 0,0864 x 16 mg/l x 740 m3/det
= 1.022,98 ton/detk = 88.385.472 ton/hari
Untuk Muatan sedimen menggunakan persamaan MS = Qs : A
= 88.385.472/ 262,537
= 336,659 ton/ha/th
SDR = 0,41 x A¯0,2
= 0,41 x 262,537¯0,2
= 0,0338
Berdasarkan perhitungan yang diperoleh bahwa dengan adanya kegiatan Navigasi dan
Pembukaan Alur Sungai maka muatan sedimen akan terjadi sebesar 336.659 ton/Ha/th.
Berdasarkan kriteria bahwa muatan sedimen tersebut dikategorikan sangat tinggi.

3.3.2. Estimasi Volume Sedimen di Badan Sungai Berdasarkan Hidraulika Sungai

Pada penentuan potensi sedimen berdasarkan karakteristik hidraulika sungai, metode
perhitungan sedimentasi sungai menggunakan metode Meyer-Peter-Muller dan Einstein-
Frijlink. Dari metode tersebut akan dapat diestimasi jumlah sedimen yang terjadi pada sungai
Krueng Teunom pertahun.

Kecepatan geser
Kecepatan geser yang terjadi di dasar sungai dapat dihitung dengan menggunakan
persamaan sebagai berikut :
33 z
U z =5. 75⋅U ¿⋅Log
k

12 h
U h =5 .75⋅U ¿⋅Log
k

24
 RKAB
U* = Kecepatan geser (m/s)
z = Kedalaman sungai (m)
h = Kedalaman rata-rata sungai (m)
Dalam hal ini z sama dengan h.
k = Koefisien kekasaran dasar sungai

A. Kecepatan geser kritis

Kecepatan geser kritis yang terjadi di dasar sungai dapat dihitung dengan
menggunakan persamaan sebagai berikut :

U 2 cr=0. 04
¿

( ρw )
ρ s− ρ w
gD 50

U ¿ cr =√ U 2 cr ¿

U*cr = Kecepatan geser kritis (m/s)

s = Berat jenis sedimen dasar (t/m3)
w = Berat jenis air (t/m3)
D50 = Diameter butiran dengan persentase 50 %
g = Gravitasi bumi (9.81 m/s2)

Metode Meyer-Peter-Muller
Jumlah sedimen di dalam sungai ditentukan berdasarkan diameter butiran dengan
persentase 50% (D50), dapat dihitung berdasarkan rumus sebagai berikut :
U ¿ =√ g⋅R⋅S
33 h
U h =5 .75⋅U ¿⋅Log
k
12 R
C k=18 Log
k
.
12 R
CD 90=18 Log
D90

( )
3/ 2
Ck
μ=
CD 90

D90 = Diameter butiran dengan persentase 90 %

g = Gravitasi bumi (9.81 m/s2)
 = Ripple factor
R = Jari-jari hidrolis (m)
25
 RKAB
S = Kemiringan dasar sungai
U* = Kecepatan yang terjadi (m/s)
Uh = Kecepatan aliran di permukaan air (m/s)
Ck = Koefisien berdasarkan nilai k
h = Kedalaman air (m)
k = Koefisien kekasaran dasar sungai
CD90 = Koefisien berdasarkan nilai D90

( )
1/3
Q γ
γ w s μ hS=0 . 047 ( γ s −γ w ) D50+0. 25 w ⋅T 2/3
Q g b

w = Berat volume air (t/m3)

Qs
Q = Faktor koreksi, untuk sengai lebar = 1
 = Ripple factor
h = Tinggi muka air (m)
S = Kemiringan dasar sungai
s = Berat volume sedimen dasar (t/m3)
D50 = Diameter butiran dengan persentase 50 %
g = Gravitasi bumi (9.81 m/s2)
Tb = Berat butiran sedimen dasar tiap satuan lebar dan satuan waktu (t/m/s)

Metode Einstein dan Frijlink

Jumlah sedimen di dalam sungai ditentukan berdasarkan diameter butiran dengan
persentase 50% (D50), dapat dihitung berdasarkan rumus sebagai berikut :
Persamaan Einstein :

( ) (
1/ 2

)
Tb ρw 1 1/ 2
Φ¿ =
ρ s− ρw ρ s− ρw g⋅D 50

Φ * = Intensitas angkutan sedimen dasar

Tb = Berat butiran sedimen dasar tiap satuan lebar dan satuan waktu (t/m/s)
s = Berat jenis sedimen dasar (t/m3)
w = Berat jenis air (t/m3)
D50 = Diameter butiran dengan persentase 50 %
g = Gravitasi bumi (9.81 m/s2)

26
 RKAB

Persamaan Frijlink :
Tb
Φ¿ =
D50 √ g⋅μ⋅R⋅S

U ¿ =√ g⋅R⋅S
33 h
U h =5 .75⋅U ¿⋅Log
k

12R
Ck=18 Log
k
( ) ( )( )
Ck 3/2 ρs−ρw D50
¿μ= ¿¿ψ= ¿
CD90 ρw μRS
D90 ¿
CD90=18Log12R¿
¿
Φ * = Intensitas angkutan sedimen dasar
Tb = Berat butiran sedimen dasar tiap satuan lebar dan satuan waktu (t/m/s)
D50 = Diameter butiran dengan persentase 50 %
g = Gravitasi bumi (9.81 m/s2)
 = Ripple factor
R = Jari-jari hidrolis (m)
h = Kedalaman air (m)
S = Kemiringan dasar sungai
U* = Kecepatan yang terjadi (m/s)
Uh = Kecepatan aliran di permukaan air (m/s)
Ck = Koefisien berdasarkan nilai k
CD90 = Koefisien berdasarkan nilai D90
ψ = Koefisien sedimen dasar
s = Berat jenis sedimen dasar (t/m3)
w = Berat jenis air (t/m3)

Perhitungan Jumlah Sedimen

Kestabilan Butiran

27
 RKAB
Sampel # T01
Dari data Hidraulis dan butiran yang telah dijelaskan di atas, maka dapat dihitung
tegangan geser dan tegangan geser kritis yang terjadi di beberapa lokasi pengambilan sampel
sebagai berikut :
Tegangan geser :
Pada sungai, o = w . g . R . S
o = 1000 . 9.81 . 0.85 . 0.0031
o = 25.85 N/m2
Tegangan geser kritis :
Pada dasar sungai, ocr = 0.038 (s - w) g . D50
ocr = 0.038 (2690 - 1000) 9.81 . 0.01590
ocr = 10.02 N/m2
o = 25.85 N/m2 > ocr = 10.02 N/m2 (Butiran tidak bergerak)

Metode Meyer-Peter-Muller Krueng Teunom

Langkah-langkah pada perhitungan jumlah sedimen sungai dengan metode Meyer-
Peter-Muller sebagai berikut :
1. Tentukan perbandingan kedalaman sungai dengan lebar dasar sungai, jika perbandingan
kedalaman dengan lebar dasar sungai lebih kecil atau sama dengan 5, maka jari-jari
hidrolis sungai dianggap sama dengan kedalaman air sungai.
2. Tentukan kecepatan geser.
3. Tentukan kecepatan geser kritis untuk mendapatkan gambaran tentang keadaan butiran
sungai apakah dalam keadaan stabil atau tidak..
4. Tentukan kecepatan aliran sungai berdasarkan jari-jari hidrolis dan kemiringan
memanjang sungai yang ada.
5. Tentukan koefisien kekasaran dasar sungai.
6. Tentukan koefisien kekasaran berdasarkan nilai koefisien kekasaran dasar sungai.
7. Tentukan koefisien kekasaran berdasarkan ukuran butiran D90.
8. Tentukan faktor Ripple.
9. Hitung jumlah sedimen yang terjadi.

Sampel # T01
Kedalaman aliran, h = 5.00 m

28
 RKAB
Lebar rata-rata dasar sungai, b = 150.00 m
5 . 00
=0 . 03<5
Perbandingan h/b = 150 .00
Jari-jari hidrolis, R = 5.00 m
Kemiringan memanjang, S = 0.0006
Kecepatan air permukaan, Uh = 2.00 m/s
Berat volume air, w = 1.00 t/m3
Faktor koreksi =1
Data analisa ukuran butiran :
Diameter butiran D50 = 0.190 mm = 0.00019 m
Diameter butiran D90 = 0.330 mm = 0.00033 m
Berat volume butiran, s = 2.876 t/m3

Kecepatan geser, U* = √ 9 .81⋅5.00⋅0 .0006=0.17 m/ s

33(5 .00 )
(2 .10 /( 5.75⋅0 . 17)
=1 .55
Koefisien kekasan dasar, k = 10 m

Koefisien kekasaran berdasarkan nilai k, Ck = 18 Log

12 ( 00 .85.15 ) = 28.59 m1/2/s

Koefisien kekasaran, CD90 = 18 Log

12 ( 0 .00033
5. 00
) = 94.67 m1/2/s

( )
3/2
28 .59
Ripple factor,  = 94 . 67 = 0.17
Jumlah sedimen, Tb =

( )
1.0⋅1⋅0.17⋅5.00⋅0.0006−0.047(2.876−1.0)0.00019
⋅3600⋅24⋅365⋅150
( )
1/3
1.0
0.25
9.81
Jumlah sedimen, Tb = 666.582,47 m3/tahun → asumsi debit minimum
Jumlah sedimen, Tb = 1.411.002,11 m3/tahun → asumsi debit rata-rata
Jumlah sedimen, Tb = 1.981.192,81 m3/tahun → asumsi debit 60% dari debit banjir

Metode Einstein Krueng Teunom

29
 RKAB
Langkah-langkah pada perhitungan jumlah sedimen sungai dengan metode Einstein
sebagai berikut :
1. Tentukan koefisien sedimen dasar.
2. Tentukan intensitas angkutan sedimen dasar yang diperoleh dari grafik S7.
3. Hitung jumlah sedimen yang terjadi.
Sampel # T01
Kedalaman aliran, h = 5.00 m
Lebar rata-rata dasar sungai, b = 150.00 m
5 . 00
=0 . 03<5
Perbandingan h/b = 150
Jari-jari hidrolis, R = 5.00 m
Kemiringan memanjang, S = 0.0006
Kecepatan air permukaan, Uh = 2.00 m/s
Berat jenis air, w = 1000 Kg/m3
Data analisa ukuran butiran :
Diameter butiran D50 = 0.19 mm = 0.00019 m
Diameter butiran D90 = 0.33 mm = 0.00033 m
Berat jenis butiran, s = 2876 Kg/m3

Kecepatan geser, U* = √ 9 .81⋅5.00⋅0 .0006=0.17 m/ s

33(5 .00 )
(2 .10 /( 5.75⋅0 . 17)
=1 .55
Koefisien kekasan dasar, k = 10 m

Koefisien kekasaran berdasarkan nilai k, Ck = 18 Log

12 ( 5.00
1.55 ) = 28.59 m1/2/s

Koefisien kekasaran, CD50 = 18 Log

12 ( 0 .00033
5. 00
) = 94.67 m1/2/s

( )
3/2
28 .59
Ripple factor,  = 94 . 67 =0.17

Koefisien sedimen dasar, * =

(2876−1000
1000 )⋅(
0 . 17⋅5 . 00⋅0 . 0006 )
0 . 00019
= 0.72
Dari grafik S7, diperoleh nilai * = 10.00

30
 RKAB

( )
1/2
2876−1000
10.00 ( 9.81⋅0.00019 3)1/2 ¿3600⋅24⋅365⋅150.00
Jumlah sedimen, Tb = 1000
Jumlah sedimen, Tb = 658.047,45 m3/tahun → asumsi debit minimum
Jumlah sedimen, Tb = 1.509.991,72 m3/tahun → asumsi debit rata-rata
Jumlah sedimen, Tb = 2.012.012,34 m3/tahun → asumsi debit 60% dari debit banjir

Metode Frylink Krueng Teunom

Langkah-langkah pada perhitungan jumlah sedimen sungai dengan metode Frylink
sebagai berikut :
1. Tentukan koefisien sedimen dasar.
2. Tentukan intensitas angkutan sedimen dasar yang diperoleh dari grafik S9.
3. Hitung jumlah sedimen yang terjadi.
Sampel # T01
Kedalaman aliran, h = 5.00 m
Lebar rata-rata dasar sungai, b = 150.00 m
5 . 00
=0 . 03<5
Perbandingan h/b = 150 .00
Jari-jari hidrolis, R = 5.00 m
Kemiringan memanjang, S = 0.0006
Kecepatan air permukaan, Uh = 2.00 m/s
Berat jenis air, w = 1000 Kg/m3
Data analisa ukuran butiran :
Diameter butiran D50 = 0.19 mm = 0.00019 m
Diameter butiran D90 = 0.33 mm = 0.00033 m
Berat jenis butiran, s = 2876 Kg/m3

Kecepatan geser, U* = √ 9 .81⋅5.00⋅0 .0006=0.17 m/ s

33(5 .00 )
(2 .10 /( 5.75⋅0 . 17)
=1 .55
Koefisien kekasan dasar, k = 10 m

Koefisien kekasaran berdasarkan nilai k, Ck = 18 Log

12 ( )
5.00
1.55 = 28.59 m1/2/s

Koefisien kekasaran, CD50 = 18 Log

12 ( 5. 00
)
0 .00033 = 43.93 m1/2/s

31
 RKAB

( )
3/2
28 .59
Ripple factor,  = 94 . 67 = 0.17

Koefisien sedimen dasar, * =

(2690−1000
1000 )⋅(
0 .17⋅5 .00⋅0 . 0006 )
0 . 00019
= 0.72
Dari grafik S9, diperoleh nilai * = 10.00
1/2
Jumlah sedimen, Tb = 10.00 ( 9. 81⋅0.72⋅5. 00⋅0. 0006 ) ⋅¿ 3600⋅24⋅365⋅150.00 ¿
Jumlah sedimen, Tb = 329.023,73 m3/tahun → asumsi debit minimum
Jumlah sedimen, Tb = 819.880,87 m3/tahun → asumsi debit rata-rata
Jumlah sedimen, Tb = 1.001.011,09 m3/tahun → asumsi debit 60% dari debit banjir

Rekapitulasi Perhitungan Jumlah Sedimen Krueng Teunom

Perhitungan jumlah sedimen dengan Metode Meyer-Peter-Muller asumsi debit
minimum
No.
Persentas Diamete Diameter Persentas Diameter Diameter Tb
Samp
e Butiran r (mm) (m) e Butiran (mm) (m) (m3/Thn)
el
T01 D50 0,190 0,00019 D90 0,330 0,00033 666.582,47
T02 D50 0,270 0,00027 D90 0,700 0,00070 782.345,94
T03 D50 0,220 0,00022 D90 0,400 0,00040 692.586,71
T04 D50 0,205 0,00021 D90 0,435 0,00044 758.299,31
T05 D50 0,168 0,00017 D90 0,323 0,00032 639.640,48
             Rata-rata 707.890,98

Perhitungan jumlah sedimen dengan Metode Meyer-Peter-Muller asumsi debit rata-rata

No. Persentas Diamete Diamete Persentas Diameter Diamete
Tb (m3/Thn)
Sampel e Butiran r (mm) r (m) e Butiran (mm) r (m)
T01 D50 0,190 0,00019 D90 0,330 0,00033 1,509,991.72
T02 D50 0,270 0,00027 D90 0,700 0,00070 1,772,227.66
T03 D50 0,220 0,00022 D90 0,400 0,00040 1,568,898.44
T04 D50 0,205 0,00021 D90 0,435 0,00044 1,717,755.46
T05 D50 0,168 0,00017 D90 0,323 0,00032 1,448,960.74
Rata-rata 1,603,566.80

Perhitungan jumlah sedimen dengan Metode Meyer-Peter-Muller asumsi debit 60% dari debit
banjir tahunan
No. Persentase Diameter Diameter Persentase Diameter
Tb (m3/Thn)
Sampel Butiran (mm) (m) Butiran (m)
T01 D50 0,190 0,00019 D90 0,00033 2,012,012.34
T02 D50 0,270 0,00027 D90 0,00070 2,361,432.77

32
 RKAB
T03 D50 0,220 0,00022 D90 0,00040 2,090,503.53
T04 D50 0,205 0,00021 D90 0,00044 2,288,850.42
T05 D50 0,168 0,00017 D90 0,00032 1,930,690.64
           Rata-rata 2,136,697.94

Perhitungan jumlah sedimen dengan Metode Einstein asumsi debit minimum

No. Persentase Diameter Diameter
Tb (m3/Thn)
Sampel Butiran (mm) (m)
T01 D50 0,19 0,00019 658.047,45
T02 D50 0,27 0,00027 1.104.222,32
T03 D50 0,22 0,00022 817.616,05
T04 D50 0,21 0,00021 719.844,09
T05 D50 0,17 0,00017 554.593,83
Rata-rata 770.864,75

Perhitungan jumlah sedimen dengan Metode Einstein asumsi debit rata-rata

No. Persentase Diameter Diameter Tb
Sampel Butiran (mm) (m) (m3/Thn)
T01 D50 0,19 0,00019 1,509,991.72
T02 D50 0,27 0,00027 2,533,809.01
T03 D50 0,22 0,00022 1,876,146.57
T04 D50 0,21 0,00021 1,651,793.67
T05 D50 0,17 0,00017 1,272,601.38
Rata-rata 1,768,868.47

Perhitungan jumlah sedimen dengan Metode Einstein asumsi debit 60% dari debit banjir
tahunan
No. Persentase Diameter Diameter Tb
Sampel Butiran (mm) (m) (m3/Thn)
T01 D50 0,19 0,00019 2,012,012.34
T02 D50 0,27 0,00027 3,376,213.88
T03 D50 0,22 0,00022 2,499,901.16
T04 D50 0,21 0,00021 2,200,958.60
T05 D50 0,17 0,00017 1,695,697.82
Rata-rata 2,356,956.76
Perhitungan jumlah sedimen dengan Metode Frijlink asumsi debit minimum
No. Persentase Diameter Diameter
Tb (m3/Thn)
Sampel Butiran (mm) (m)
T01 D50 0,190 0,00019 329.023,73
T02 D50 0,270 0,00027 552.111,16
T03 D50 0,220 0,00022 408.808,02
T04 D50 0,205 0,00021 359.922,04
T05 D50 0,168 0,00017 277.296,92
Rata-rata 385.432,37

Perhitungan jumlah sedimen dengan Metode Frijlink asumsi debit rata-rata

No. Persentase Diameter Diameter
Tb (m3/Thn)
Sampel Butiran (mm) (m)
T01 D50 0,190 0,00019 819,880.87

33
 RKAB
T02 D50 0,270 0,00027 1,375,783.38
T03 D50 0,220 0,00022 1,018,692.10
T04 D50 0,205 0,00021 896,875.11
T05 D50 0,168 0,00017 690,984.93
Rata-rata 960,443.28

Perhitungan jumlah sedimen dengan Metode Frijlink asumsi debit 60% dari debit banjir
tahunan
No. Persentase Diameter Diameter
Tb (m3/Thn)
Sampel Butiran (mm) (m)
T01 D50 0,190 0,00019 1,001,011.09
T02 D50 0,270 0,00027 1,679,725.03
T03 D50 0,220 0,00022 1,243,744.22
T04 D50 0,205 0,00021 1,095,015.10
T05 D50 0,168 0,00017 843,639.13
Rata-rata 1,172,626.91

3.3.3. Survey Topografi dan Bathimetri

Perhitungan kaasitas produksi berdasarkan dimensi sungai dilakukan dengan

melkukan pengukuran topografi dan bathimetri sungai. potensi pasir yang digali ditentukan
berdasarkan palung sungai terdalam pada setiap section pengukuran.

Metode pengukuran yang dilakukan pada kegiatan in adalah teristris konvensional.

Alat yang digunakan adalah Theodolit atau EDM (electronic Distance Measuring) & Water
Pass, dengan sistem pengukuran polygon terbuka. Hasil pengukuran disajikan dalam bentuk
gambar situasi dan potongan sungai.

Pada kegiatan ini, pengukuran poligon dilakukan untuk membuat titik tetap yang
mempunyai koordinat posisi bidang horisontal (x,y). Poligon menjadi kerangka dasar dari
pemetaan. Pengukuran poligon ini diikatkan pada titik triangulasi atau titik tetap lapangan
(bench mark) sebagaimana telah diketahui koordinat dan elevasinya di atas. Pengukuran
polygon dilakukan dengan ketentuan sebagai berikut.

a. Pengukuran polygon, dilakukan pada semua patok pada tanggul kiri dan kanan sungai
Tamiang section yang diukur.
b. Pengukuran sudut dengan Theodolith digital atau setara dengan T2.
c. Pengukuran polygon dengan loop terbuka.
d. Pengukuran jarak dengan rollmeter dan dikontrol secara optis.

34
 RKAB
e. Pengukuran poligon sudut-sudutnya harus dilakukan secara 2 (dua) seri ganda (B, LB, B,
LB) untuk tiap station dengan ketelitian < 10”.
f. Ketelitian sudut 10”N, dimana N adalah jumlah titik poligon diukur dengan
menggunakan alat electronic distance measurement (EDM) Sokkisha Red 2. Jarak diukur
minimal 2 (dua) kali, ke muka dan ke belakang dengan pembacaan jarak sebanyak 5 kali,
dan dengan ketelitian linier kesalahan penutup jarak 1:2.500.
g. Tiap jarak 1 km dipasang titik tetap dengan neut beton, dan pada setiap km dipasang BM
dengan mempunyai kode yang jelas.
h. Azimuth yang digunakan adalah azimuth hasil pengamatan matahari dengan ketelitian
10".
i. Setiap titik poligon ditandai dengan patok kayu.
j. Mengusahakan dengan titik poligon seminimal mungkin.
k. Orientasi arah awal dan akhir pada pengukuran poligon dengan melakukan pengamatan
matahari tau menggunakan GPS Geodetic Stratus.
l. Jarak diukur minimal 2 kali ke muka, dan ke belakang dengan pegas ukur. Kesalahan
jarak tunggal maksimum 1: 5.000.
m. Pengukuran poligon harus menggunakan alat theodolit Wild T2 atau yang sederajat, dan
seijin tim teknis atau petugas yang ditunjuk agar pekerjaan dapat dilaksanakan dengan
baik.
Pengukuran sipat datar dilakukan dengan maksud pengukuran sipat datar adalah
membuat titik tetap yang mempunyai posisi vertikal/tinggi sebagai kerangka dasar vertikal.
Sipat datar adalah salah satu metode untuk menentukan posisi vertikal titik-titik di permukaan
bumi. Umumnya titik-titik tersebut dinyatakan dengan sistem elevasi yang dihitung dari
bidang acuan tersebut, yaitu sistem datum neut water peil (NWP) sistem.

Prinsip dasar pengukuran sipat datar (leveling) adalah untuk menentukan beda tinggi
antara titik-titik yang diukur dengan menggunakan alat ukur waterpass. Apabila salah satu
titik telah diketahui elevasinya, maka elevasi titik-titik lainnya dapat mudah ditentukan.

Pengukuran sipat datar ini harus diikatkan pada titik referensi tinggi yang kondisinya
masih baik dan dengan persetujuan tim teknis. Syarat–syarat yang harus dipenuhi untuk
pelaksanaan pengukuran ini adalah sebagai berikut.

a. Pengukuran leveling harus diikatkan pada minimal 2 titik ikat yang telah diketahui
elevasinya yang akan ditunjukkan tim teknis dan harus melalui titik–titik poligon. Metode

35
 RKAB
pengukuran leveling digunakan cara pulang pergi atau double stand, dan apabila di
lapangan hanya ada 1 bench mark maka pengukuran harus dilakukan secara close circuit.
b. Kesalahan penutup tinggi dari pengukuran pulang pergi atau double stand tidak boleh

melebihi 8L mm dengan L adalah jumlah jarak dalam km. Apabila pengukuran
dilakukan cara double stand maka selisih setiap stand pada tiap slag tidak boleh melebihi
2 mm.
c. Pengukuran waterpass dilakukan pada semua patok dan BM baik di tanggul kiri maupun
kanan. Waterpassing dengan metode pulang pergi atau kring.
d. Toleransi penutup 10D mm, dimana D = jarak dalam km. Titik ikat adalah benchmark
sebagaimana disebutkan di atas, dan atau sesuai konsultasi dengan pemilik pekerjaan.
e. Pembacaan rambu harus dilakukan dengan pembacaan tiga benang lengkap yaitu benang
atas, benang tengah dan benang bawah sebagai kontrol 2 BT = BA+ BB.
f. Alat yang digunakan adalah automatic level seperti zeiss Ni2 atau yang sederajat dan
seijin tim teknis. Setiap slag diusahakan alat di tengah–tengah dari dua titik yang diukur
dengan jarak maksimum 50 m ke rambu muka dan rambu belakang.
g. Saat perpindahan rambu, rambu belakang dijadikan sebagai rambu depan tetap pada
posisi semula sebagai rambu belakang dengan cara hanya memutar di atas landasan
rambu. Rambu landasan memakai logam yang dapat tertancap di atas tanah. Rambu ukur
harus dilengkapi dengan niveau kotak yang terletak di belakang rambu dan dapat untuk
mengetahui bahwa rambu benar-benar vertikal pada saat pengukuran.
Pengukuran detail survei adalah pengukuran detail/rinci pada lokasi yang ditentukan
pada bangunan baru yang diusulkan, dan rencana bangunan lama yang akan diperbaiki.

a. Pengukuran detail/rinci harus menggunakan minimal alat Theodolit digital atau yang
sederajat, dan dikombinasikan dengan spot height untuk elevasi bangunan.
b. Luas pengambilan situasi meliputi sepanjang, dan selebar sungai ditambah ± 5.0 m ke kiri
dan ke kanan dari tepi sungai.
c. Jarak–jaraknya harus diukur secara langsung dengan pita ukur. Apabila pada lokasi detail
survei ada bangunan air, maka dimensinya harus diukur dengan pita ukur.
d. Pengukuran detail/rinci harus lengkap disertai dengan gambar sketsa yang jelas sehingga
secara keseluruhan akan memberikan gambaran yang jelas lokasi yang bersangkutan.
Survei bathimetri sungai dengan pengukuran echosounding dilaksanakan dengan
mempersiapkan lebih dahulu data, dan peralatan sebagai berikut.

36
 RKAB
a. Peta sungai skala 1:5.000. e. Sextant.
b. Kedudukan dan elevasi titik–titik f. Kapal/perahu survei.
referensi. g. Handy Talkie.
c. Echosounder Raytheon DE 719 B yang h. Baterry Accu.
telah dikalibrasi. i. Rollmeter.
d. Global Positioning System (GPS). j. Baak Palm.
Pelaksanaan echosounding menggunakan GPS untuk menentukan posisi kapal. Cara
penentuan posisi kapal dengan menempatkan GPS di dalam kapal/perahu, kemudian
koordinat posisi dapat dibaca.

Gambar 9. Peralatan Survei Pengukuran Echosounder Raytheon DE 719 B

Tahap–tahap pelaksanaan survei hidrometri adalah sebagai berikut.

a. Sebelum digunakan, alat echosounder terlebih dulu dilakukan kalibrasi yaitu untuk
kedalaman 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, dan 5m, 4m, 3 m, 2 m, 1 m. Berdasarkan hasil
kalibrasi tersebut, hasil pegukuran kedalaman rawa adalah hasil yang telah dikalibrasi.
b. Membuat titik–titik triangulasi positioning system dengan menggunakan theodolite,
sextant dan roll meter.
c. Pemasangan tanda–tanda untuk jalur atau sounding track dengan menempatkan bendera
berwarna.
d. Persiapan peralatan untuk sounding survei dengan menyiapkan kapal/perahu survei,
memasang tranducer, echosounder, dan GPS. Selanjutnya melaksanakan kalibrasi
echosounder/barcheck, dan melakukan levelling BM untuk pemasangan pasang surut.

37
 RKAB
e. Kapal/perahu survei melaksanakan survei untuk lokasi yang terlindung ombak, dengan
menggunakan echosounder frekuensi 210 KHz, power supply baterry accu 12V–50 Amp,
dan kecepatan rata–rata kapal 3 knot.
f. Track/jalur dari kapal/perahu survei dipandu dengan global positioning system (GPS)
dengan interval 25 m, dan posisi sounding boat untuk kedalaman di-cutting oleh GPS.
g. Kedalaman air terekam pada sounding paper di dalam echosunding, dan pengamatan
pasang surut selama melaksanakan sounding diamati dan dicatat dengan interval waktu 10
menit.
h. Proses penggambaran dilaksanakan di kantor yang dituangkan pada kertas kalquer dengan
skala sesuai kebutuhan.
i. Hasil pengukuran kedalaman rawa ini berupa print out yang menunjukkan kedalaman
dalam satuan milimeter yang diperhitungkan berdasarkan tinggi muka air terhadap datum
(mm).
Pelaksanan survei pengukuran dapat dilakukan beberapa metode yang akan diuraikan
sebagai berikut.

a. Garis Pengukuran Sejajar. Metode ini merupakan metode standar. Sebagaimana

Gambar 5 di bawah, dimana titik–titik A1A2, B1B2, dan seterusnya mempunyai jarak 25,
50 atau 100 meter. Kapal/perahu bergerak dari satu sisi tepi sungai lurus dengan panduan
koordinat GPS hingga mencapai sisi lain dari tepi sungai.

Gambar 10. Metode Lintasan Sejajar dengan 1 Titik Referensi

Kegiatan pengukuran disajikan pada gambar-gamabr sebagai berikut:

38
 RKAB

Gambar 11. Pelaksanaan pengukuran di sungai Kr. Teunom Desa Pasi Geulima

Gambar 12. Pengukuran situasi tanggul sungai Pasie Teubee

39
 RKAB

Gambar 13. Jalur perahu dijaga dengan menggunakan theodolite

Gambar 14. Pengukuran kedalaman sungai Tamiang (bathimetri)

40
 RKAB
Pada dasarnya volume tanah antara dua penampang Cross Section dapat dihitung
apabila luas dari penampang-penampang tersebut diketahui terlebih dahulu. Untuk
mengetahui luasan penampang melintang dapat dilakukan dengan bantuan software
AutoCAD.

Gambar 15. Contoh Irisan Melintang One Level Section

Aturan Simpson dapat digunakan untuk mencari luas dan volume dari angka yang
tidak teratur. Aturan didasarkan pada asumsi bahwa batas-batas angka tersebut merupakan
kurva yang mengikuti hitungan matematika pasti. Bila diterapkan pada irisan melintang
mereka memberikan pendekatan yang baik untuk luas dan volume. Akurasi jawaban yang
diperoleh akan tergantung pada jarak dari koordinat dan pada seberapa dekat kurva berikut
hukum

Volume merupakan hasil perkalian luas segmen/cross section dengan jarak antar
segmen/cross section. Metode perhitungan luas dengan koordinat dapat dituliskan dalam
bentuk persamaan sebagi berikut:

Dengan X dan Y adalah koordinat dari masing-masing titik pada segmen/cross section yang
ditinjau. Sebagai contoh, disajikan hasil perhitungan pada P-1 untuk batu <250 kg/unit.

41
 RKAB
BAB 4 - ANGGARAN BIAYA

Analisa biaya ini menggunakan asumsi sebagai berikut

1. Luas lahan = 35,44 ha jumlah cadangan terukur = 452.193,97 m3 setara dengan

633.071,56 ton
2. Prosentase keterambilan quarry (sudah dengan perkiraan penyusutan volume) : 80 %
3. Volume rill quarry yang dapat ditambang = 381.453,45 m3 atau setara dengan
534.034,83. ton
4. penjualan sirtu Rp. 50.000,00 per m3
5. Total harga jual sirtu = Rp 12.332.562.818
Deskripsi Perhitungan Hasil Keterangan
Sumberdaya Luas segmen pada 381.453,45 m3 Sesuai dengan hasil
hipotetik setiap section sampai survei
(hypothetical kedalman 1,5m atau
resource) palung sungai
Sumberdaya tereka Hasil Survey 452.193,97 m3 Dihitung berdasarkan
(inferred resource) hidrometri sungai pergerakan sedimen
sungai aktif. Dilihat
dari stratigrafi dan
pengukuran
ketinggian tanah
(lihat foto)
Sumberdaya terunjuk Detail isi tanah Lempung 10 %
(indicated resource) Sirtu 80 %
Lain lain 10 %
Sumberdaya Terukur 90% Hasil 452.193,97 m3
(measured resorce) Sumberdaya tereka
Cadangan terkira Dihitung berdasarkan 1/3 x 205.333,334 m2 x
(probable reseve) sedimen transport 30 m = 2.053.333,34
m3 atau 5.133.333,35
ton
Cadangan terbukti 80 % x cadangan 452.193,97 m3
(proven reserve) terkira
Kandungan Kimia Fe (31,95); Si (20,9);
Ca (20,6); Al (4,6); K
(2,98); Ti (2,36); Sr
(1,4); Mn (1,47); Eu
(1,59); Ni (0,21); Cr
(1,21); V (0,21); Cu
(0,17); Re (0,48); Rb

42
Tabel 3. Analisa Biaya Investasi dan Produksi
T. PASCA
IUP EKSPLORASI TAHAP OPERASI PRODUKSI
TAMBANG
No PERAMETER ANALISIS EKONOMI TAHUN 2022 2022 2023 2024 2024
Bulan 1-3 Bulan 3-6 Bulan 5-6

1 BIAYA PRODUKSI
1.1 Biaya Investasi Eksplorasi (Tahap Pendahuluan)
Pengurusan di Kabupaten Aceh Jaya (Penggandaan Dokumen, Pengukuran Pensil dan
1.1.1 130.000.000
Perijinan (Ijin Prinsip, Wiup, Dll))
1.1.2 Study Ekplorasi 10.000.000
1.1.3 Study Kelayakan 30.000.000
1.1.4 Study Lingkungan 300.000.000
1.1.5 Proposal Teknis 10.000.000
1.1.6 Rencana Rehabilitasi Pasca Tambang 10.000.000
1.2 Biaya Investasi Pengembangan (Development)
1.2.1 Sewa lahan untuk mess, kantor, stockpile (1 ha @Rp 50.000.000,00) 50.000.000
1.2.2 Sewa lahan untuk jalan akses pekerja 10.000.000
1.3 Biaya Investasi infrastruktur tambang
1.3.1 Pembuatan kantor 5.000.000
1.3.2 Pembuatan fasilitas tambang (mess, dll) 15.000.000
1.3.3 Aktifitas kantor 1.746.000.000 1.746.000.000 582.000.000 582.000.000
1.4 Biaya investasi peralatan pendukung
1.4.1 Peralatan utama operasional tambang 6.050.000.000
1.4.2 Peralatan pendukung operasional tambang 229.827.957 229.827.957 76.609.319 76.609.319
1.4.3 Kendaraan operasional dan untility 45.000.000 45.000.000 15.000.000 15.000.000
1.5 Biaya modal kerja
1.5.1 Modal sendiri (ekuisitas) 1.500.000.000
1.5.2 Hutang (pinjaman bank) 500.000.000
1.6 Pengembangan masyarakat (community development)
-Distribusi per-tahun produksi 40.000.000
1.7 Program kesehatan dan keselamatan kerja (K3)
-Distribusi per-tahun produksi 42.840.000,00
1.8 Jaminan Reklamasi
-Distribusi per-tahun produksi 15.000.000,00
1.9 Biaya Reklamasi
-Distribusi per-tahun produksi 25.000.000,00
2.0 Jaminan Kesungguhan 10.000.000
2.1 Jaminan Pasca Tambang 50.000.000
SUB TOTAL BIAYA INVESTASI 2.260.000.000 6.542.840.000
TOTAL BIAYA INVESTASI
TOTAL BIAYA PRODUKSI 8.802.840.000
2.020.827.957 2.020.827.957 673.609.319
TOTAL BIAYA REHABILITASI 673.609.319

43
 RKAB

Tabel 4. Analisa cash flow

2. ANALISIS FINANSIAL Tahun-1 Tahun-2 Tahun-3
A. PARAMETER UNTUK ANALISIS
2.1 Biaya Investasi 8.802.840.000
Sub-Total Biaya Investasi

2.2 Biaya Produksi 2.020.827.957 2.020.827.957 673.609.319

Sub-Total Biaya Produksi 4.715.265.233

2.3 Pendapatan 22.609.698.500

2.3.1. Pemasaran (dari omzet/penjualan sitru) volume bersih 90 % ekskarasi 20.348.728.650 20.348.728.650 20.348.728.650
2.3.2. Komponen pendapatan : 1 % per-Tahun 226.096.985 226.096.985 226.096.985
2.3.3. Pendapatan bersih 20.122.631.665 20.122.631.665 20.122.631.665
2.3.4. Pendapatan Bersih Setelah kena pajak penghasilan 4.110.854.273 4.110.854.273 4.110.854.273
Sub Total Pendapatan 12.332.562.818

2.4 Pajak dan Bea Cukai

2.4.1 Pajak penghasilan perusahaan : 40 % dari penghasilan bersih 1.644.341.709 1.644.341.709 1.644.341.709
2.4.2 Pajak Bumi dan Bangunan 102.771.357 102.771.357 102.771.357
2.4.3 Bea Masuk barang import 0 0 0
2.4.4. Pajak Daerah : 5% dari Nilai tonase penjualan sirtu 1.130.484.925 1.130.484.925 1.130.484.925
Sub Total Pajak dan Bea Cukai 3.391.454.775

2.5 Angsuran pinjaman Bank

Angsuran pinjaman Bank untuk masa pengembalian 2 Tahun 0
5
Nilai factor Bunga = (1+0,12) = 1,36234 0
Sub-Total Angsuran 0

2.6 Ekskalasi
2.6.1 Komponen biaya produksi : 2% per-Tahun 40.416.559 40.416.559 13.472.186
Sub-Total Ekskalasi 94.305.305

2.7 Discounted rate : 12% 242.499.355 242.499.355 242.499.355

2.8 Depresiasi dan amortisasi (tidak ada bentuk investasi peralatan tambang) 0 0 0
Sub Total Kom, Pajak, Bunga Ekskalasi, Depresiasi dan Amortisasi 4.213.258.144

Total penerimaan 3 tahun

Total pengeluaran 3 tahun
B. LABA 3 TAHUN 8.941.108.043
C. LABA 1 TAHUN 2.980.369.348
D. PROFIT PERBULAN 248.364.112
E. ANALISIS PRESENT VALUE (PV) = NILAI SEKARANG (THN KE-3) 2.365.913.278
F. ANALISIS NET PRESENT VALUE (NPV) = NILAI SEKARANG BERSIH
2.740.569.515
(THN KE-3)
G. ANALISIS INTERNAL RATE OF RETURN (IRR) = LAJU
9,9%
PENGEMBALIAN INTERNAL (DALAM PERSEN)
H. RETURN OF INVESMENT 147,48%

44
 BAB 5 - PENUTUP

Demikian Laporan Rencana Kerja dan Anggaran Biaya untuk kegiatan Eksplorasi dan
Operasi Produksi penambangan Galian C di sungai Kr. Teunom Kecamatan Teunom
Kabupaten Aceh Jaya. Dokumen RKAB ini adalah merupakan panduan kegiatan dan tahapan
pekerjaan dodalam perencanaan dan pelaksanaan penambangan galian C dan
estimasi/perkiraan anggaran dana yang dibutuhkan. Diharapkan dengan adanya Dokumen
RKAB ini maka perencanaan dan pelaksanaan kegiatan penambangan Galian C di sungai Kr.
Teunom Kecamatan Teunom Kabupaten Aceh Jaya ini dapat dilaksanakan secara baik.
Permasalahan yang dapat timbul dilapangan yang akan menghambat kegiatan
penambangan Galian C di sungai Kr. Teunom Kecamatan Teunom Kabupaten Aceh Jaya.ini
adalah :

 Permintaan kenaikan upah tenaga kerja, sehingga dapat menyebabkan bertambahnya

biaya upah dari yang direncanakan
 Permasalahan cuaca yang diluar perkiraan dan kerusakan jalan tambang dan jalan
penghubung baik oleh karena adanya aktifitas pengangkutan Trass oleh kendaraan
dari perusahaan ataupun oleh cuaca (hujan deras, banjir, longsor) adalah merupakan
faktor–faktor yang dapat menghambat kegiatan penambangan
 Menurunnya permintaan dan daya serap pasar terhadap bahan galian.

45
