OPEN SHORTEST-PATH FIRST (OSPF)

Penjelasan mengenai teori OSPF wajib dibaca di e- book CCNA Electronic Book 6 th Edition.

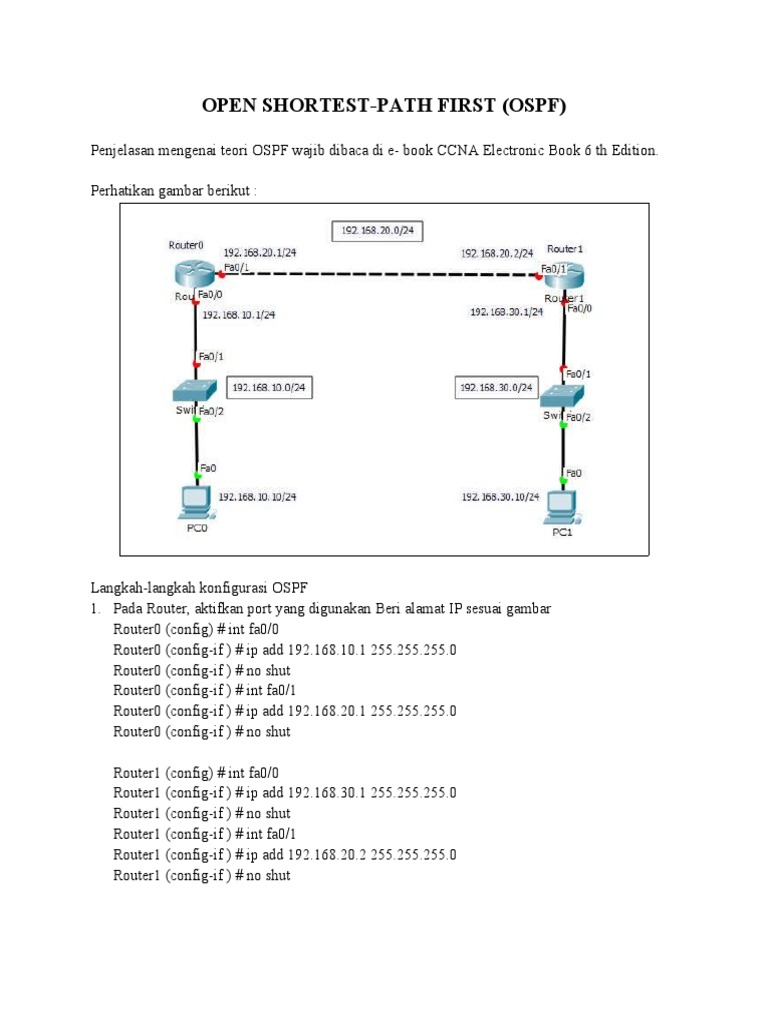

Perhatikan gambar berikut :

Langkah-langkah konfigurasi OSPF

1. Pada Router, aktifkan port yang digunakan Beri alamat IP sesuai gambar
Router0 (config) # int fa0/0
Router0 (config-if ) # ip add 192.168.10.1 255.255.255.0
Router0 (config-if ) # no shut
Router0 (config-if ) # int fa0/1
Router0 (config-if ) # ip add 192.168.20.1 255.255.255.0
Router0 (config-if ) # no shut

Router1 (config) # int fa0/0

Router1 (config-if ) # ip add 192.168.30.1 255.255.255.0
Router1 (config-if ) # no shut
Router1 (config-if ) # int fa0/1
Router1 (config-if ) # ip add 192.168.20.2 255.255.255.0
Router1 (config-if ) # no shut
2. Beri alamat IP pada end device (PC)

3. Aktifkan routing protocol OSPF

Router0 (config) # router ospf 10

Router0 (config-router) # netw 192.168.10.0 0.0.0.255 area 0
Router0 (config-router) # netw 192.168.20.0 0.0.0.255 area 0

Router1 (config) # router ospf 10

Router1 (config-router) # netw 192.168.20.0 0.0.0.255 area 0
Router1 (config-router) # netw 192.168.30.0 0.0.0.255 area 0

Catatan :
- angka 10 setelah ospf merupakan ospf-ID (process-id)
- setelah perintah network diikuti dengan network number (192.168.10.0) dan wildcard
mask (0.0.0.255). angka 0 pada wildcard mask menunjukkan bahwa nilai network
number yang bersesuaian dengan wildcard mask harus tepat sama, sedangkan angka 255
menunjukkan angka pada network number berbeda-beda.
- setelah wildcard mask diikuti area dan area-id

4. Periksa routing protocol OSPF

Untuk melihat eigrp tetangal sh ip ospf neighbor
Untuk melihat database sh ip ospf database atau sh ip ospf
Untuk melihat table routing digunakan perintah sh ip route

5. Lakukan pengujian hasil konfigurasi OSPF

Ping dari PC0 ke PC1

TUGAS
