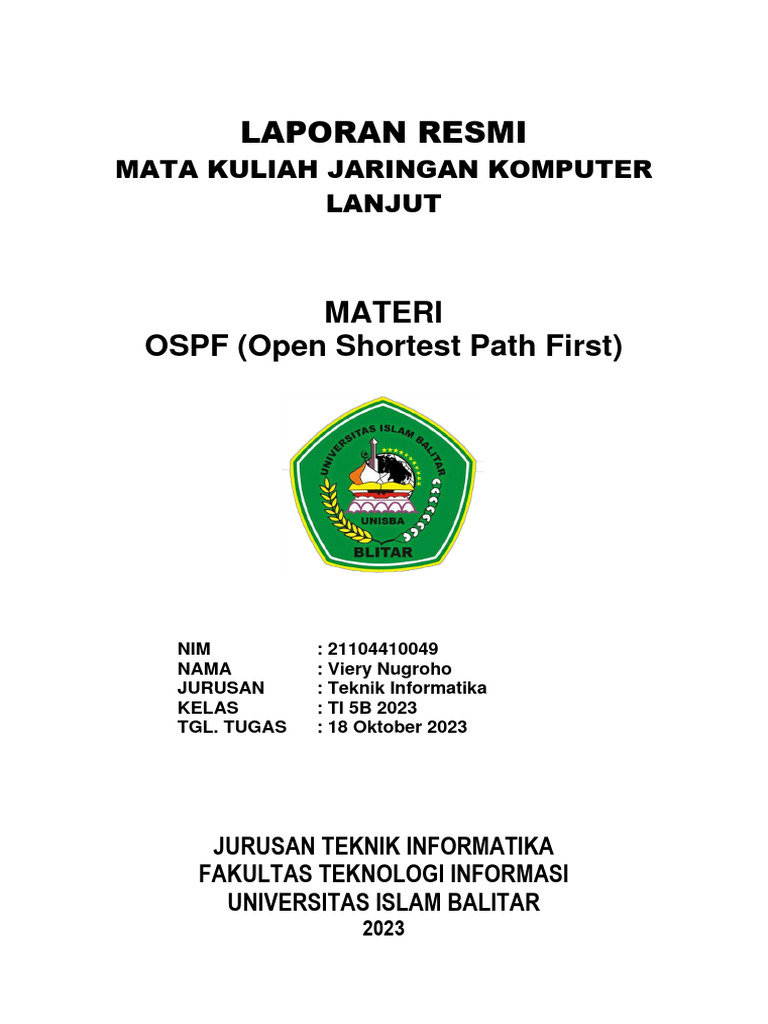

LAPORAN RESMI

MATA KULIAH JARINGAN KOMPUTER


LANJUT

MATERI
OSPF (Open Shortest Path First)

NIM : 21104410049
NAMA : Viery Nugroho
JURUSAN : Teknik Informatika
KELAS : TI 5B 2023
TGL. TUGAS : 18 Oktober 2023

JURUSAN TEKNIK INFORMATIKA


FAKULTAS TEKNOLOGI INFORMASI
UNIVERSITAS ISLAM BALITAR
2023
LEMBAR PERSETUJUAN

MATERI
OSPF (Open Shortest Path First)

NIM : 21104410049
NAMA : Viery Nugroho
JURUSAN : Teknik Informatika
KELAS : TI 5B 2023
TGL. TUGAS : 18 Oktober 2023

Disetujui,
Blitar, … Oktober 2023
Dosen

Mohammad Faried Rahmat, S.ST., M.Tr.T


NIDN.
BAB I

OSPF (Open Shortest Path First)

Link Project Bisa Di Download Disini.

Tugas 1: Konfigurasi Routing OSPF – Link


OSPF (Open Shortest Path First) merupakan sebuah protocol routing otomatis (dynamic
routing) yang mampu menjaga, mengatur, dan mendistribusikan informasi routing antar
network mengikuti setiap perubahan jaringan secara dinamis. OSPF bisa dijadikan sousi
untuk mempermudah penambahan informasi routing dan meminimalisir kesalahan
distribusi informasi routing.

Konfigurasi:
Hal pertama yang dilakukan dalam konfigurasi adalah membuat sebuah topologi. Berikut
contohnya.

Gambar 1 Topologi Routing OSPF


Selanjutnya adalah konfigurasi alamat IP pada tiap device yang digunakan dengan rincian
sebagai berikut:

Device Name Port IP Address Netmask

Router 1 Fa0/0 192.168.49.1 255.255.255.252

Fa1/0 192.168.49.5 255.255.255.252

Router 2 Fa0/0 192.168.49.2 255.255.255.252

Fa1/0 192.168.49.9 255.255.255.252

PC 0 Fa0 192.168.49.6 255.255.255.252

PC 1 Fa0 192.168.49.10 255.255.255.252

Setelah itu kita terapkan alamat IP pada device dengan konfigurasi seperti berikut:

Gambar 2 IP Address Fa0/0 Router 1


Gambar 3 IP Address Fa1/0 Router 1

Gambar 4 IP Address Fa0/0 Router 2


Gambar 5 IP Address Fa1/0 Router 2

Gambar 6 IP Address PC0


Gambar 7 IP Address PC1

Jika konfogurasi IP Address pada tiap device telah selesai, selanjutnya adalah konfigurasi
routing OSPF nya. Routing OSPF memiliki langkah-langkah penting dalam konfigurasinya,
yaitu mengaktifkan routing OSPF pada router, kemudian mengadvertise network yang
terhubung secara langsung dengan router.
Berikut konfigurasi routing OSPF pada contoh kasus ini.

Gambar 8 OSPF Router 1

Gambar 9 OSPF Router 2

Seperti yang dijelaskan di atas konfigurasi OSPF memang sangat mudah, mungkin ada
yang bertanya-tanya didapat dari mana angka 0.0.0.3? Untuk angka tersebut disebut
sebagai wildcard mask. Angka itu diperoleh dari pengurangan subnet.
Jika konfigurasi routing OSPF telah selesai, selanjutnya lakukan pengetesan dengan ping
dari PC0 ke PC1.

Gambar 10 Testing PC0 ke PC1


BAB II

Multi Area OSPF

Tugas 2: Konfigurasi Multi Area OSPF – Link


Berbeda dengan single area pada pembahasan sebelumnya yang hanya menggunakan
satu area, yaitu area backbone. Pada multi area terdapat beberapa area yang berbeda,
yang mana setiap area terdiri dari beberapa router dan network. Untuk lebih jelasnya
langsung masuk ke dalam contoh kasus.
Hal pertama yang dilakukan pastinya adalah membuat sebuah topologi jaringan.

Gambar 11 Topologi Multi Area OSPF

Selanjutnya adalah konfigurasi IP Address pada tiap device dengan rincian sebagai
berikut.

Device Name Port IP Address Netmask

Router 0 Fa0/0 192.168.49.1 255.255.255.252

Router 1 Fa0/0 192.168.49.2 255.255.255.252

Fa1/0 192.168.9.1 255.255.255.252

Router 2 Fa0/0 192.168.9.2 255.255.255.252

Fa1/0 192.168.99.1 255.255.255.252

Router 3 Fa0/0 192.168.99.2 255.255.255.252


Setelah itu lakukan konfigurasi IP Address pada tiap device dengan konfigurasi seperti
berikut.

Gambar 12 IP Address Router 0 Fa0/0

Gambar 13 IP Address Router 1 Fa0/0


Gambar 14 IP Address Router 1 Fa1/0

Gambar 15 IP Address Router 2 Fa0/0


Gambar 16 IP Address Router 2 Fa1/0

Gambar 17 IP Address Router 3 Fa0/0


Setelah konfigurasi IP pada tiap router selesai, langkah selanjutnya adalah konfigurasi
routing OSPF Multi Area. Untuk konfigurasi seperti berikut.

Gambar 18 Router 0 - Routing OSPF Multi Area

Gambar 19 Router 1 - Routing OSPF Multi Area

Gambar 20 Router 2 - Routing OSPF Multi Area

Gambar 21 Router 3 - Routing OSPF Multi Area

Setelah semua router selesai dikonfigurasi, lakukan pengecekan dengan melihat routing
table pada tiap router dengan perintah show ip route.

Gambar 22 Test OSPF Multi Area
