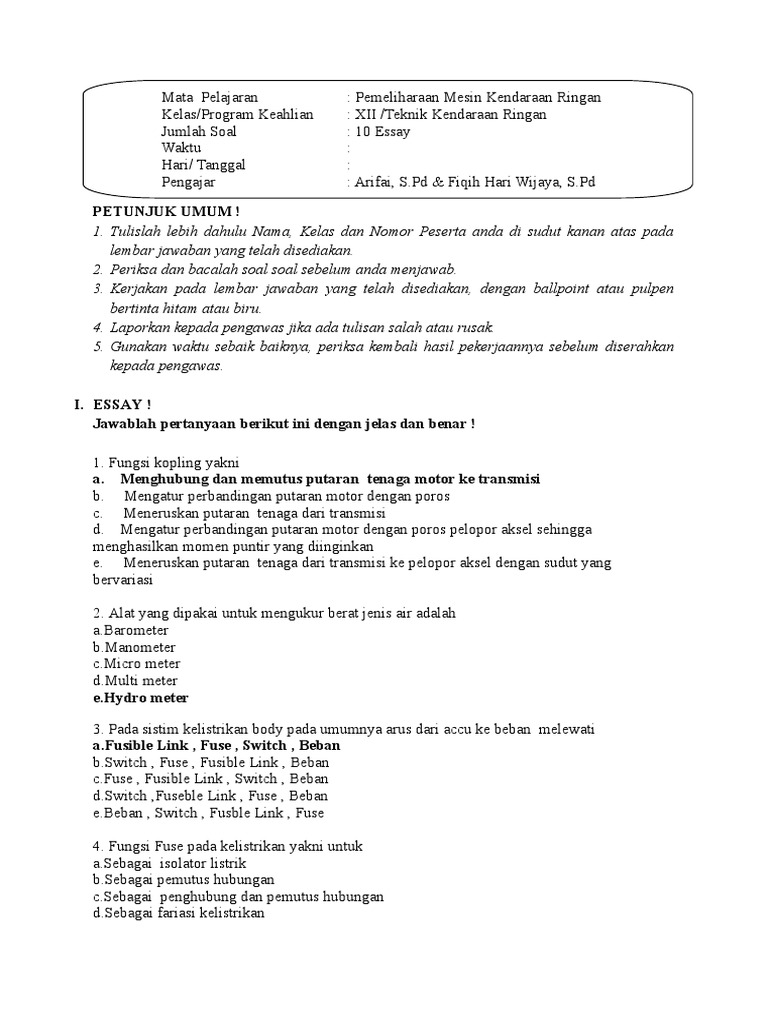

Mata Pelajaran : Pemeliharaan Mesin Kendaraan Ringan

Kelas/Program Keahlian : XII /Teknik Kendaraan Ringan

Jumlah Soal : 10 Essay
Waktu :
Hari/ Tanggal :
Pengajar : Arifai, S.Pd & Fiqih Hari Wijaya, S.Pd

PETUNJUK UMUM !
1. Tulislah lebih dahulu Nama, Kelas dan Nomor Peserta anda di sudut kanan atas pada
lembar jawaban yang telah disediakan.
2. Periksa dan bacalah soal soal sebelum anda menjawab.
3. Kerjakan pada lembar jawaban yang telah disediakan, dengan ballpoint atau pulpen
bertinta hitam atau biru.
4. Laporkan kepada pengawas jika ada tulisan salah atau rusak.
5. Gunakan waktu sebaik baiknya, periksa kembali hasil pekerjaannya sebelum diserahkan
kepada pengawas.

I. ESSAY !
Jawablah pertanyaan berikut ini dengan jelas dan benar !

1. Fungsi kopling yakni

a. Menghubung dan memutus putaran tenaga motor ke transmisi
b. Mengatur perbandingan putaran motor dengan poros
c. Meneruskan putaran tenaga dari transmisi
d. Mengatur perbandingan putaran motor dengan poros pelopor aksel sehingga
menghasilkan momen puntir yang diinginkan
e. Meneruskan putaran tenaga dari transmisi ke pelopor aksel dengan sudut yang
bervariasi

2. Alat yang dipakai untuk mengukur berat jenis air adalah

a.Barometer
b.Manometer
c.Micro meter
d.Multi meter
e.Hydro meter

3. Pada sistim kelistrikan body pada umumnya arus dari accu ke beban melewati
a.Fusible Link , Fuse , Switch , Beban
b.Switch , Fuse , Fusible Link , Beban
c.Fuse , Fusible Link , Switch , Beban
d.Switch ,Fuseble Link , Fuse , Beban
e.Beban , Switch , Fusble Link , Fuse

4. Fungsi Fuse pada kelistrikan yakni untuk

a.Sebagai isolator listrik
b.Sebagai pemutus hubungan
c.Sebagai penghubung dan pemutus hubungan
d.Sebagai fariasi kelistrikan
 e.Sebagai pengaman jikalau terjadi arus pendek

5. Komponen komponen dibawah ini merupakan komponen motor staster, kecuali

a.Stater Clutch
b.Field Coil
c.Armatur
d.Yoke
e.Fuel Rack

6. Jika kumparan voltage regulator putus yang terjadi adalah…….

a. Tidak ada pengisian
b. Pengisian berlebihan.
c. Pengisian normal.
d. Pegisian rendah
e. Lampu tanda mati

7. Overcharge pada system pengisian konvensional sanggup disebabkan oleh ….

a. Resistor putus
b. Voltage relay putus
c. Lampu pengisian putus
d. Tidak ada arus pada terminal N
e. Voltage regulator putus

            8.     Pada gambar di bawah, nomor 3 – 4 – 6 merupakan mekanisme investigasi …..

                     a.        Opened circuit segmen, field coil grounding, run out commutator
                     b.        Field coil grounding, run out commutator, opened circuit segmen
                     c.        Run out commutator, opened circuit segmen, field coil grounding
                     d.        Run out commutator, undercut segmen, overrunning clutch
                     e.        Run out commutator, overrunning clutch, undercut segmen

            9.      Untuk merubah energi listrik menjadi energi mekanik dalam bentuk gerak putar dalam

motor stater yakni …..
                      a.        Armature
                      b.        Brush
                       c.        brush holder
                       d.        field coil
                       e.        drive lever

             10.    Vernier caliper mempunyai beberapa kegunaan, dibawah ini yang bukan kegunaan

dari vernier caliper adalah …..
                     a.        mengukur diameter dalam
                     b.        mengukur kerenggangan
                      c.        mengukur tinggi
                      d.        mengukur diameter luar
                       e.        mengukur lebar
             11.        Pembacaan yang benar pada gambar dibawah yakni …..

                                      a.        6,15 mm
                                     b.        5,00 mm
                                      c.        6,00 mm
                                     d.        5,5 mm
                                      e.        5,15 mm

            12.        Nama komponen differential pada aksara A dan B yakni .....

                     a.        pinion gear dan ring gear
                     b.        drive pinion dan  side gear
                     c.        ring gear dan pinion gear
                     d.        ring gear dan side gear
                     e.        side gear dan  drive pinion

13. Bagian yang meneruskan putaran dari mesin kepada ring gear, adalah
A.      Drive pinion
B.      Crownwheel
C.      Side gear
D.      Satelit gear
E.       Ring gear

14. Posisi pemasangan ring gear yakni dibautkan pada ?

A.      Differential housing
B.      Axle shaft
C.      Differential case
D.      Conters shaft
E.       A, b dan c benar

15. Nama komponen gambar B di samping adalah:

A. Ring gear D. Front
B. Drive pinion E. Final gear
C. Differential gear
16. Nama komponen gambar A di samping adalah:
A. Ring gear D. Front
B. Drive pinion E. Final gear
C. Differential gear

            17.        Piston bergerak dari TMB ke TMA kedua katup tertutup campuaran materi

bakar dan udaradimampatkan, hal tersebut merupakan ......
                     a.        intake stroke
                     b.        combustion stroke
                     c.        piston stroke
                     d.        compression stroke
                     e.        exhaust stroke

18. Fungsi sistem lampu kepala yakni untuk ….

a.      Menerangi jalan pada cuilan depan kendaraan.
b.      Memberi arahan adanya serta lebarnya dari sebuah kendaraan pada malam hari bagi
kendaraan lain, baik yang ada di depan maupun di belakang.
c.       Memberikan arahan bahwa kendaraan bermaksud mundur.
d.      Memberi tanda bahwa kendaraan akan membelok atau pindah jalur.
e.       Mencegah terjadinya benturan dengan kendaraan di belakang.

19. Sistem lampu kepala dibedakan berdasarkan tipenya , yaitu ….

a.       Lampu akrab dan lampu belakang.
b.      Lampu hazard dan lampu jauh.
c.       Lampu belok dan lampu mundur.
d.      Lampu Sealed-Beam dan lampu Semi Sealed-Beam.
e.      Lampu akrab dan lampu jauh.

20. Fungsi lampu sein berikut ini yang paling sempurna yakni ….
a.       Memberikan arahan keberadaan kendaraan dari cuilan depan,belakang, dan kedua sisi selama
berhenti dan parkir dalam keadaan darurat.
b.      Mencegah terjadinya benturan dengan kendaraan di belakang.
c.       Memberi tanda bahwa kendaraan akan membelok atau pindah jalur.
d.      Memberikan arahan bahwa kendaraan bermaksud mundur.
e.       Menerangi jalan pada cuilan depan kendaraan.

           21.       Busi yakni suatu komponen kendaraan yang berfungsi untuk?

                A. mencampur materi bakar
                B. sumber arus listrik
                C. pengukur kecepatan
                D. pemercik bunga api
                E. pengukur tegangan

           22.    Fungsi distribtor adalah.......

           A.      Untuk membagi arus dan tegangan pada busi
           B.      Untuk menaikan arus dan tegangan listrik
           C.      Untuk memutus hubungkan arus listrik
           D.      Untuk  mencegah terjadinya bunga api
           E.       Untuk menghasilkan bung api

         23.       Fungsi koil adalah...

          A.      Menaikan tegangan
          B.      Menghantarkan tegangan
          C.      Meningkatkan Hambatan
          D.      Menghantarkan arus
          E.       Menghambat tegangan

         24     Dibawah ini yakni komponen-komponen pengapian, kecuali..
         A.      Distributor     C. Platina              E. Sparator
         B.      Kondensor    D. Koil

         25.   Salahsatu Sumber arus pada sistem pengapian adalah...
          A.      Koil                                 D. Alternator / spull
          B.      Distributor                     E. Kondensor
          C.      Platina

         26. Ukuran Celah Busi Berkisar Antara

         A.      0,1 – 0,2 mm                                D. 0,3 – 0,5 mm
         B.      0,1 – 0,5 mm                                E. 0,7 – 1 mm
         C.      0,3 – 15 mm

         27.    Ukuran Celah platina berkisar antara

         A.      0,1 – 0,2 mm                                D. 0,45 – 0,5 mm
         B.      0,1 – 0,5 mm                                E. 0,6 – 1 mm
         E. 0,3 – 15 mm

28. Komponen yang dipakai untuk memutarkan poros engkol pertama kali yakni . . . .
a. komutator c. motor wiper e. alternator
b. Motor winkel d. motor starter.

29. FO untuk kendaraan beroda empat 4 selinder yakni . . . .

a. 1- 4 – 3 – 2 c. 1 – 3 – 2 – 4 e. 1 – 2 – 4 – 3
b. 1 – 4 – 2 – 3 d. 1 – 3 – 4 – 2

30. Fungsi suspensi pada kendaraan adalah....

a. Menyerap kejutan dari permukaan jalan yang tidak rata
b. Meredam Kecepatan
c. Penyeimbang Kendaraan
d. Mempercepat laju kendaraan
e. Mempermudah kendaraan ketika berbelok
