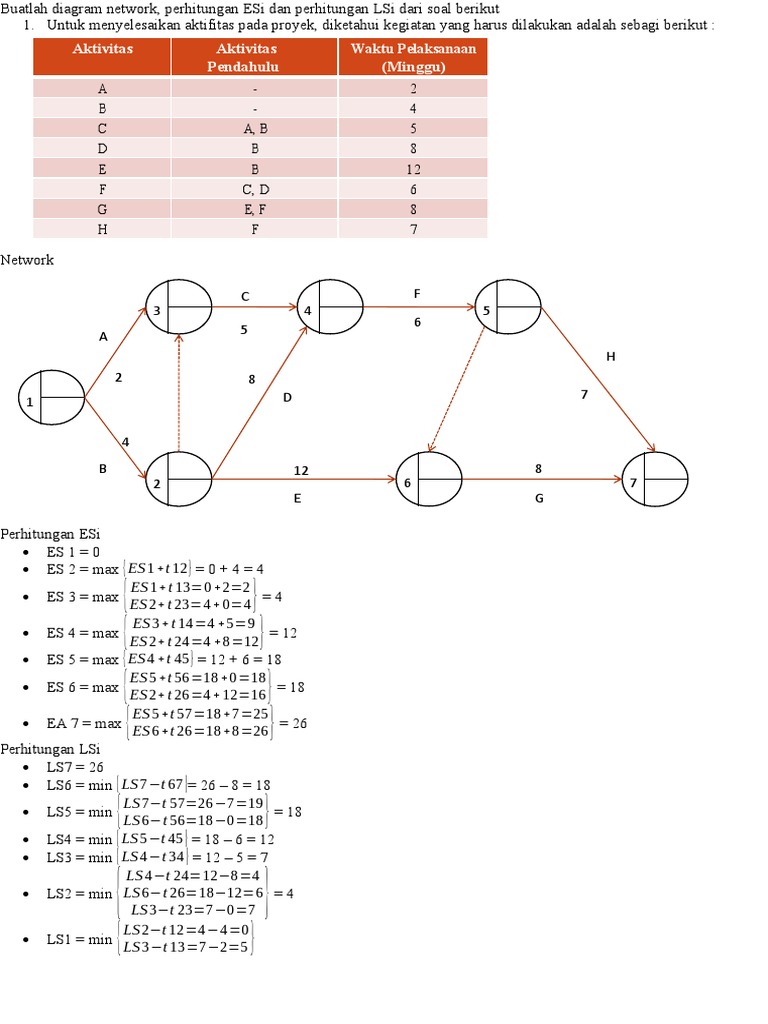

Buatlah diagram network, perhitungan ESi dan perhitungan LSi dari soal berikut

1. Untuk menyelesaikan aktifitas pada proyek, diketahui kegiatan yang harus dilakukan adalah sebagi berikut :
Aktivitas Aktivitas Waktu Pelaksanaan
Pendahulu (Minggu)
A - 2
B - 4
C A, B 5
D B 8
E B 12
F C, D 6
G E, F 8
H F 7

Network

C F
3 4 5
6
A 5
H
2 8
1 D 7

4
B 12 8
2 6 7
E G

Perhitungan ESi
 ES 1 = 0
 ES 2 = max { ES 1+t 12 } = 0 + 4 = 4
 ES 3 = max {
ES 1+ t 13=0+2=2
ES 2+ t 23=4+ 0=4 }
=4

 ES 4 = max {
ES 3+ t 14=4 +5=9
ES 2+ t 24=4 +8=12 }
= 12
 ES 5 = max { ES 4 +t 45 } = 12 + 6 = 18
 ES 6 = max {
ES 5+t 56=18+0=18
ES 2+ t 26=4+ 12=16
= 18 }
 EA 7 = max {
ES 5+t 57=18+7=25
ES 6+t 26=18+8=26
= 26 }
Perhitungan LSi
 LS7 = 26
 LS6 = min { LS 7−t 67 }= 26 – 8 = 18
 LS5 = min {
LS 7−t 57=26−7=19
LS 6−t 56=18−0=18 }
= 18
 LS4 = min { LS 5−t 45 } = 18 – 6 = 12
 LS3 = min { LS 4−t 34 } = 12 – 5 = 7

{ }
LS 4−t 24=12−8=4
 LS2 = min LS 6−t 26=18−12=6 = 4
LS 3−t 23=7−0=7

 LS1 = min {
LS 2−t 12=4−4=0
LS 3−t 13=7−2=5 }
 2. Suatu proyek diawali dengan aktivitas A dan B yang
dilakukan serentak.
Aktivitas A mendahului aktivitas C dan H. Aktivitas B mendahului aktivitas D,E dan F. Aktivitas C
mendahului aktivitas F
Aktivitas D mendahului aktivitas G Aktivitas E mendahului aktivitas H Aktivitas F dan G mendahului
aktivitas I
Aktivitas H dan I adalah aktivitas akhir proyek
Aktivitas Waktu
(hari)
A 6
B 8
C 9
D 5
E 7
F 9
G 10
H 15
I 4

JALUR KRITIS = B – E – H = 30 HARI
