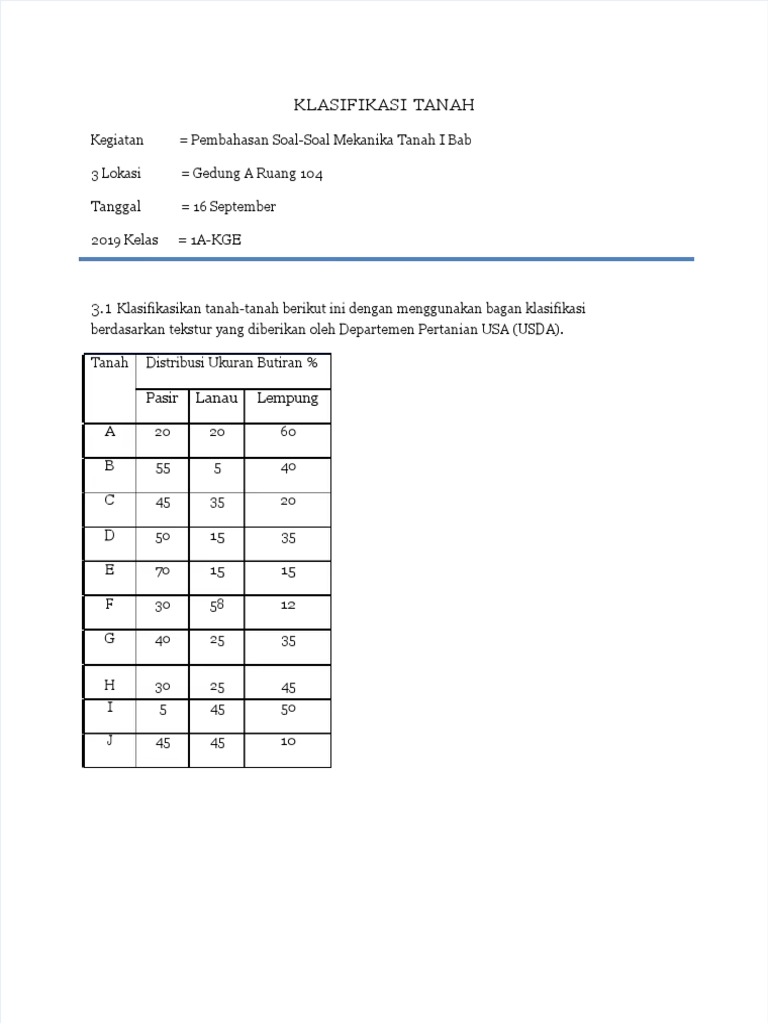

KLASIFIKASI TANAH

Kegiatan = Pembahasan Soal-Soal Mekanika Tanah I Bab

3 Lokasi = Gedung A Ruang 104

Tanggal = 16 September

2019 Kelas = 1A-KGE

3.1 Klasifikasikan tanah-tanah berikut ini dengan menggunakan bagan klasifikasi

berdasarkan tekstur yang diberikan oleh Departemen Pertanian USA (USDA).

Tanah Distribusi Ukuran Butiran %

Pasir Lanau Lempung

A 20 20 60

B 55 5 40

C 45 35 20

D 50 15 35

E 70 15 15

F 30 58 12

G 40 25 35

H 30 25 45
I 5 45 50

J 45 45 10
Penyelesaian :

Untuk menyelesaikan soal diatas diperlukan bagan

klasifikasi berdasarkan tekstur yang diberikan oleh
Departemen Pertanian USA (USDA), kita hanya
menempatkan tanah-tanah tersebut dengan tepat
dan sesuai maka kita dapat melihat jenis tanah
tersebut.

Dari penempatan ditemukan jenis-jenis

tanah : Tanah F: Tanah Liat Berlanau Tanah G: Tanah Liat Berlempung Tanah H: Le
Tanah I: Lempung Berlanau
Tanah A: Lempung

Tanah B: Lempung Berpasir

Tanah C: Tanah Liat

Tanah D: Lempung Berpasir

Tanah J: Tanah Liat
Tanah E: Tanah Liat Berpasir

3.2 Klasifikasikan tanah-tanah berikut ini dengan system klasifikasi berdasarkan tekstur menurut
USDA.

Distribusi Ukuran-butiran ()
Tanah Kerikil Pasir Lanau Lempung
A 18 51 22 9
B 10 20 41 29
C 21 12 35 32
D 0 18 24 58
E 12 22 26 40
 Tanah A - (tanah flat berpaslr)
Pasir; = 62,2 , lmmu; = zg,a , leaping; = 10,98
Tanah B - (tanah flat berlempnng)
Pasir; = 22,2 , lanau; = 45,55 , lempinig; = 32,2
Tanah C - (tempnng berlaaau)
Pasir; = 15,19 , lanaii; = 44,3 , lempmg; = 40,5
Tanah D - (lenspung)
Pasir; = 18 , lanau; = 24 , lempung; = 58
Tanah E = (lenspung)
Pasir; = 25 , lariau; = 29,6 , lempung; = 45,46

S.3 Hasil uji analisis ayakan serta uji batas call dan betas plastic untuk buhran yang lolos ayakan
No.40 dari sepuluh contoh tanah diberikan di bawah iii. Klasi7ikasikm tanah-tanah tersebut
menunit sistem AASHTO dan tentukan harga indeks gnip untuk masing-masing tanah.

Analisis ayakarL % lolos

Tanah
No.10 No.40 No.200 PI Kelompok
No.

1 98 80 50 38 29 9 A-4

2 100 92 80 56 23 ›s A-7-6

z ioo as a5 z7 22 l5 A-6

4 85 55 45 28 20 A-4

5 92 75 62 43 28 l5 A-7-6

6 97 60 30 25 16 9 A-2-4

7 100 55 8

8 94 80 63 40 2I i9 A-6

9 83 48 20 20 15 5 A-2-4

io ioo Hz is 7o za 32 A-7-5

Indaba Grtip (GI)

 GI = (F – 35)[0,2 + 0,005(LL – 40)] + 0,01(F – 15)(PI – 10)

Tanah No:

1. GI = (50 – 35)[0,2 + 0,005(38 – 40)] + 0,01(50 – 15)(9 – 10)

= 2,85 – 0,35
= 2,5 3 ≈

2. GI = (80 – 35)[0,2 + 0,005(56 – 40)] + 0,01(80 – 15)(33 – 10)

= 12,6 + 14,95
= 27,55 28 ≈

3. GI = (65 – 35)[0,2 + 0,005(37 – 40)] + 0,01(65 – 15)(15 – 10)

= 5,55 + 2,5
= 8,05 ≈ 8

4. GI = (45 – 35)[0,2 + 0,005(28 – 40)] + 0,01(45 – 15)(8 – 10)

= 1,4 – 0,6
= 0,8 1 ≈

5. GI = (62 – 35)[0,2 + 0,005(43 – 40)] + 0,01(62 – 15)(15 – 10)

= 5,805 + 2,35
= 8,155 8 ≈

6. GI = (30 – 35)[0,2 + 0,005(25 – 40)] + 0,01(30 – 15)(9 – 10)

= - 0,625 – 0,15
= - 0,775
=0
7. GI = (8 – 35)[0,2 + 0,005(-- – 40)] + 0,01(8 – 15)(-- - NP – 10)
= NP
8. GI = (63 – 35)[0,2 + 0,005(40 – 40)] + 0,01(63 – 15)(19 – 10)
= 5,6 + 4,32
= 9,92 10 ≈

9. GI = (20 – 35)[0,2 + 0,005(20 – 40)] + 0,01(20 – 15)(5 – 10)

= - 1,5 – 0,25
= - 1,75
=0
10. GI = (86 – 35)[0,2 + 0,005(70 – 40)] + 0,01(86 – 15)(32 – 10)
= 17,85 + 15,62
= 33,47 ≈ 33

3.4 Klasifikasi tanah-tanah No.1 sampai No.6 pada Soal No. 3.3 dengan sistem Unified.
 Analisis ayakan, % lolos
Tanah No. No.10 No.40 No.200 Batas cair Batas plastis
1 98 80 50 38 29
2 100 92 80 56 23
3 100 88 65 37 22
4 85 55 45 28 20
5 92 75 62 43 28
6 97 60 30 25 16

Penyelesaian:

Tanah No.1

Ayakan No.200 = 50%, maka termasuk butir halus.

LL = 38

PI = LL – PL = 38 – 29 = 9

Dengan batas cair = 38 dan indeks plastis = 9. Maka, klasifikasinya adalah MH.

Tanah No.2

Ayakan No.200 = 80%, maka termasuk butir

halus. LL = 56

PI = LL – PL = 56 – 23 = 33

Dengan batas cair = 56 dan indeks plastis = 33. Maka, klasifikasinya adalah MH.

Tanah No.3

Ayakan No.200 = 56%, maka termasuk butir halus.

LL = 37

PI = LL – PL = 37 – 22 = 15

Dengan batas cair = 37 dan indeks plastis = 15. Maka, klasifikasinya adalah CH.

Tanah No. 4
 Ayakan No.200 = 45%, maka termasuk butir kasar.

LL = 28

PI = LL – PL = 28 – 20 = 8

Dengan batas cair = 28 dan indeks plastis = 8. Maka, klasifikasinya adalah CL.

Tanah No.5

Ayakan No.200 = 62%, maka termasuk butir halus.

LL = 43

PI = LL – PL = 43 – 28 = 15

Dengan batas cair = 43 dan indeks plastis = 15. Maka, klasifikasinya adalah MH.

Tanah No.6

Ayakan No.200 = 30%, maka termasuk butir kasar.

LL = 25

PI = LL – PL = 25 – 16 = 9

Dengan batas cair = 25 dan indeks plastis = 9. Maka, klasifikasinya adalah CL.

3.5 Klasifikasikan tanah-tanah berikut ini dengan menggunakan system AASHTO.

Berikan indeks grupnya juga.

TanahAnalisis ayakan,% lolos Batas cairBatas plastis Indeks plastisitas

No. 10 No. 40 No. 200 (LL) (PI) (PI)
A 48 28 6 -- NP --
B 87 62 30 32 8 24
C 90 76 34 37 12 25
D 100 78 8 -- NP --
E 92 74 32 44 9 35

Jawab :
 hasil Klasifikasi T'anah

Tanah Klasifikasi Grup Indeks (GI)

GI=(F-35)(0,2+0,005(LL-40)]+0,0l F-15)(PI-10)
A A-3 0
B A-26 1,3= i
C M-2-6 2,665-3
D A-3 0
E A-2-7 5,59= 4

3.6 Klarifikasikan tanah-tanah berikut ini dengan menggunakan sistem Unified

Persentase yang lnlos

L'kuran A B C D E
Ayakar Nn. 4 94 98 100 100 100
No, 10 63 86 100 100 100
No, 20 21 50 98 100 100
No,40 10 28 93 99 94
No,60 7 18 88 95 g2
Nn.10( S 14 83 90 66
No.20( 3 10 77 86 45
0.01mni 65 42 26
0.002 60 47 21
Batascair 65 55 36
Indeks Plastisitas NP xc zz 2s 22
NP = Tidak didptkan

A. Tanah ukuran A
3% lolos ayakan in. 200 = 0 => termasuk tanah berbutir kasar
94% lolos ayakdI2 ID. 4 => termasuk pasir = S

PI
*Tanah Duran .fi diklarifikasikan sebagai S\X'"
B, Tilllah ukiiran B
10% lolos ayakan in. 200
sg% lolos ayakaH ID. 4 => termasuk pasir =
S PL
PI = IP
Tanah ukuran B diHarifikasikan sebagai SP-S“ñl
 C. Tanah ukuran C
77% lolos ayakan No. 200 => tanah berbutir
halus LL = 63% => Termasuk H
PI = 25%
*Tanah ukuran C diklarifikasikan sebagai tanah jenis MH
D. Tanah ukuran D
86% lolos ayakan No. 200 => tanah berbutir
halus LL = 55% => Termasuk H
Pi = 28%
*Tanah ukuran D diklarifikasikan sebagai tanah jenis CH
E. Tanah ukuran E
45% lolos ayakan No. 200 => tanah berbutir
kasar LL = 36%
PI = 22%
100% lolos ayakan No. 4 => termasuk pasir (S)
*Tanah ukuran E diklarifikasikan sebagai tanah jenis SC

3.7 Klasifikasikan tanah-tanah yang diberikan dalam soal 3.6 dengan menggunakan
sistem AASHTO. Berikan indeks grupnya!

Penyelesaian :

A. A-3, karena PI= NP (tidak ditemukan) dan GI=0 sesuai dengan ketentuan yang sudah ada

B. A-3, karena PI= NP (tidak ditemukan) dan GI=0 sesuai dengan ketentuan yang sudah ada

C. Diketahui : F=77 PI = 25 LL=63

GI = (77-35)[(0,2 + 0,05(63-40)]+0,01(77-15)(25-10)= 22,53~23

Klasifikasi : A-7-5
D. Diketahui : F= 86 PI= 28 LL= 55
GI= (86-35)[0,2+0,005(55-40)]+0,01(86-15)(28-10)= 26,805~27

Klasifikasi : A-7-6

E. Diketahui : F= 45 PI= 22 LL= 36

GI= (45-35)[0,2+0,005(36-40)]+0,01(45-15)(22-10)=5,4~5

3.8 Klasifikasikan tanah-tanah berikut dengan sistem Unifed

Tanah Analisis Ayakan Lolos Batas Cair Batas Plastis
No. 4 No. 200
A 92 48 30 8
B 60 40 26 4
C 99 76 60 32
D 90 60 41 12
E 80 35 24 2
TANAH A
PI = LL –
PL
= 30 – 8
= 22
Tanah A masuk ke klarifikasi tanah berbutir kasar, pasir dengan butiran halus SC (pasir
berlempung, campuran pasir-lempung)
TANAH B
PI = LL – PL
= 26 – 4
= 22
Tanah B masuk ke klarifikasi tanah berbutir kasar, pasir dengan butiran halus SM (pasir
berlanau, campuran pasir-lanau)
TANAH C
PI = LL –
PL
= 60 – 32
= 28
Tanah C masuk ke klarifikasi tanah berbutir halus, lanau dan lrmpung MH (lanau
anorganik atau pasir halus diatomae, atau lanau diatomae, lanau yang elastis)
TANAH D
PI = LL – PL
= 41 – 12
= 29
Tanah D masuk ke klarifikasi tanah berbutir halus, lanau dan lempung ML (lanau
anorganik, pasir halus sekali, serbuk batuan, pasir halus berlanau atau lempung)
TANAH E
PI = LL – PL
= 24 – 2
= 22
Tanah E masuk ke klarifikasi tanah berbutir kasar, pasir dengan butiran halus SM
(pasir berlanau, campuran pasir-lanau)
