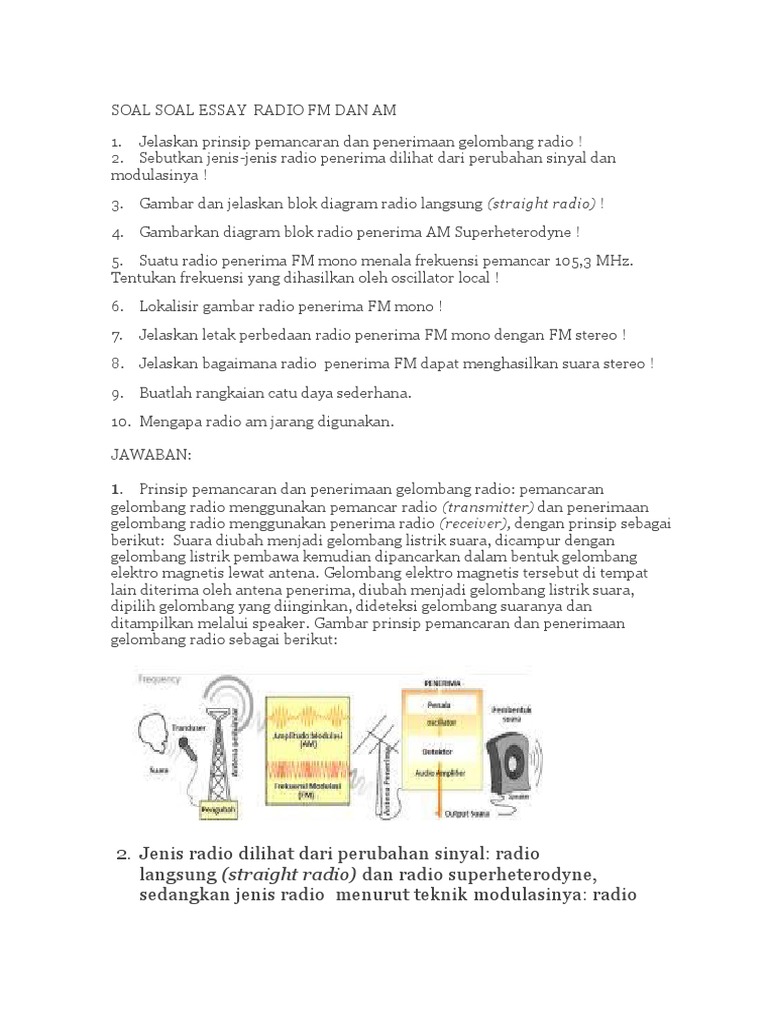

SOAL SOAL ESSAY RADIO FM DAN AM

1. Jelaskan prinsip pemancaran dan penerimaan gelombang radio !

2. Sebutkan jenis-jenis radio penerima dilihat dari perubahan sinyal dan
modulasinya !
3. Gambar dan jelaskan blok diagram radio langsung (straight radio) !
4. Gambarkan diagram blok radio penerima AM Superheterodyne !
5. Suatu radio penerima FM mono menala frekuensi pemancar 105,3 MHz.
Tentukan frekuensi yang dihasilkan oleh oscillator local !
6. Lokalisir gambar radio penerima FM mono !
7. Jelaskan letak perbedaan radio penerima FM mono dengan FM stereo !
8. Jelaskan bagaimana radio  penerima FM dapat menghasilkan suara stereo !
9. Buatlah rangkaian catu daya sederhana.
10. Mengapa radio am jarang digunakan.

JAWABAN:

1. Prinsip pemancaran dan penerimaan gelombang radio: pemancaran

gelombang radio menggunakan pemancar radio (transmitter) dan penerimaan
gelombang radio menggunakan penerima radio (receiver), dengan prinsip sebagai
berikut:  Suara diubah menjadi gelombang listrik suara, dicampur dengan
gelombang listrik pembawa kemudian dipancarkan dalam bentuk gelombang
elektro magnetis lewat antena. Gelombang elektro magnetis tersebut di tempat
lain diterima oleh antena penerima, diubah menjadi gelombang listrik suara,
dipilih gelombang yang diinginkan, dideteksi gelombang suaranya dan
ditampilkan melalui speaker. Gambar prinsip pemancaran dan penerimaan
gelombang radio sebagai berikut:

2. Jenis radio dilihat dari perubahan sinyal: radio

langsung (straight radio) dan radio superheterodyne,
sedangkan jenis radio  menurut teknik modulasinya: radio
 dengan modulasi amplitudo (AM) dan modulasi frekuensi
(FM).

3. Blok diagram radio langsung:

Penjelasan tiap blok: antena berfungsi: menerima gelombang

elektromagnetik dari pemancar dan mengubahnya menjadi
sinyal-sinyal listrik RF (HF= high frekuensi); penguat HF (FR
Amplifier) berfungsi: menguatkan sinyal-sinyal listrik RF dari
pemancar yang telah dipilih oleh rangkaian penala (resonator
circuit). Demofulator
AM (detector) berfungsi: mendeteksi/memisahkan sinyal-sinyal
RF dari sinyal informasi dimana sinyal informasi (AF) diteruskan
dan sinyal RF dibuang/digroundkan. Penguat Audio (AF
Amplifier) berfungsi: menguatkan sinyal-sinyal informasi audio
yang telah dideteksi oleh detector. Loudspeaker
berfungsi: mengubah sinyals-nyal listrik AF menjadi sinyal suara
yang dapat didengar.
4. Gambar diagram blok radio penerima AM Superheterodyne:
5. Diketahui: FRF = 105,3 MHz dan FIF FM = 10,7
MHz; Ditanyakan: FOSC …?
Dijawab : FOSC = FRF + FIF = 105,3 MHz + 10,7 MHz = 116 MHz.
Jadi, frekuensi yang dihasilkan oleh oscillator local adalah 116
MHz.
5. Lokalisir rangkaian FM mono:
 (1). antena; (2). penala (tuner circuit); (3). IC1 sebagai penguat
RF dan mixer; (4). Oscilator lokal; (5). Jaringan filter IF dan LED
indikator penerimaan sinyal dari pemancar radio FM; (6).IC2
(penguat IF, limitter, dan discriminator/detector FM); (7).
pengatur volume + penguat audio (AF Amplifier); (8).
Loudspeaker; dan (9). filter catu daya DC.
7. Perbedaan FM mono dan stereo:
FM mono:  tidak terdapat decoder stereo; amplifier dan
loudspeaker 1 unit (mono amplifier); dan sinyal audio yang
dideteksi oleh descriminator adalah sinyal audio (R+L).
FM stereo: terdapat rangkaian decoder stereo untuk
mendekodekan sinyal audio L dan R; amplifier yang digunakan
adalah stereo sehingga diperlukan 2 loudspeaker L dan R; dan
sinyal audio yang dideteksi adalah sinyal audio kanan dan kiri
yang terpisah (L dan R).
8. Radio FM Stereo menghasilkan suara stereo: untuk dapat
menghasilkan suata stereo maka penerima FM harus menerima
siaran stereo (signal stereo multiplex)  serta memiliki rangkaian
decoder stereo yang dipasang setelah rangkaian detector FM
(discriminator). Keluaran detector stereo selanjutnya
dihubungkan ke unit audio amplifier stereon L.
10.Saat ini radio AM tidak banyak digunakan untuk siaran radio komersial
karena kualitas suara yang buruk. Pada tahun 1895, ilmuan Italia Guglielmo
Marconi dengan idenya sendiri mengirimkan sinyal komunikasi radio pertama
melalui udara.
