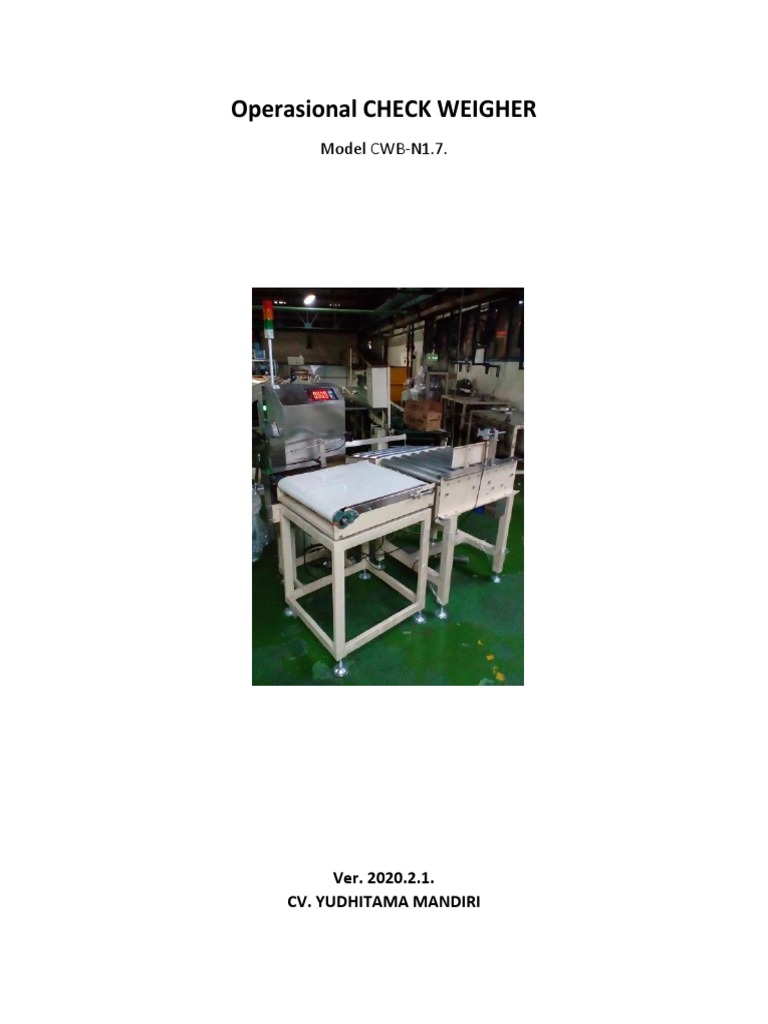

Operasional CHECK WEIGHER

Model CWB-N1.7.

Ver. 2020.2.1.
CV. YUDHITAMA MANDIRI
1.General Spesifikasi :

Power Input : AC 380V, 3 Phase.

Power Consumption : Approx 900 W.

1.1.Check weigher Static Belt Conveyer.

Kapasitas Menimbang : 30 kg , Akurasi 5 gr.
Maximum Output : 20 Pack / Menit.
Dimensi : 600 mm x 600 mm x 800 mm (PxLxT).
Frame : Plat Mild Steel , Hollow Mild Steel
Foot : Adjustable.
Drive : Motor Gear Box 380V, 0,37KW, 3 Phase.
Belt Conveyor : Habasit, 500mm.
Box Panel : Plat Stainless Steel.
Electrical / Relay : Schneider, Hanyoung Nux.
Sensor : Photoelectric, Diffuser.
Weighing Indicator : Sonic N1-7. LED Red display.
Loadcell : Single Beam Loadcell kapasitas 200kg.

1.2.Conveyer Rejector.
Dimensi : 600 mm x 600 mm x 800 mm (PxLxT).
Frame : Plat Mild Steel , Hollow Mild Steel.
Foot : Adjustable.
Roller : 500 mm , Ø 50mm.
Rejector : Pneumatic.
Valve : AirTAC , 4V210-08.
Drive : Motor Gear Box 380V, 0,37KW, 3 Phase.

View Monitor. N1-7

Tombol “F” : Parameter Internal Setting

Tombol “H”: Mode Setting Kalibrasi,Target, Enter.
Tombol “Clear: Escape (Keluar).
Tombol “T” : Tare, cursor pilih.
Tombol “0” : Zero (‘0’), Increase nilai parameter.
Tombol “*” : Totalizer.
 Switch ON/OFF Power AC220V Comp Out Load cell
View Tampak Belakang Monitor

Tombol dan Koneksi kabel.

Control Signal
Indicator N1-7

2. Instalasi dan Koneksi.

Sebelum melakukan pengoperasian Check Weigher , ada beberapa yang harus diperhatikan dan
dicek terlebih dahulu :
1. Pastikan Koneksi dan Instalasi kabel, perangkat – perangkat elektrik , valve sudah
terpasang dengan baik dan benar.
2. Pastikan sensor – sensor dan conveyer pada posisi yang tepat.
3. Pastikan Power supply AC380V, 3 phase sudah masuk.
3. Langkah Setting Kalibrasi dan Parameter Target (Hi- Lo).

3.1. Setting Kalibrasi.

1. Indikator dalam Posisi off.
2. Tekan dan tahan tombol HOLD, lalu tekan tombol ON/OFF pada bagian monitor,tunggu
sampai muncul angka 99999, lalu lepaskan pada tombol HOLD.
3. Muncul d 5, ini adalah nilai akurasi /daya baca timbangan, untuk merubahnya dapat
menggunakan tombol “T”.
4. Lanjut, Tekan tombol HOLD muncul “0.000”, ini artinya jumlah digit dibelakang koma
adalah 3 (tiga), jika ingin merubah , tekan tombol “T”.
5. Lanjut , Tekan tombol HOLD, Muncul FULL ( Max kapasitas menimbang), tekan tombol
“T” untuk melihat nilai nya, contoh “030.000” kapasitas 30kg. Jika ingin merubah dapat
menggunakan tombol “T” dan “0”.
6. Tekan Tombol HOLD, noLOAD (Kalibrasi tanpa beban/Zero), pastikan tidak ada barang di
atas timbangan, lalu Tekan HOLD.
7. Muncul ADLOAD, Kalibrasi menggunakan beban yang sudah diketahui Nilai dan
kebenarannya.
8. Tekan Tombol “T” , muncul “030.000”, masukan nilai beratnya terlebih dahulu sesuai
dengan beban yang akan di kalibrasi, set menggunkan tombol “T” dan “0”.
9. Tekan Tombol HOLD, muncul END, kalibrasi selesai.
10. Tekan Tombol “ Clear” untuk keluar atau ke mode timbang.
11. Lakukan kalibrasi ulang, jika hasil belum pas.

3.2. Setting Target.

1. Indikator dalam kondisi menyala.
2. Tekan dan Tahan Tombol HOLD, sampai muncul P 00.000.
3. Lalu tekan HOLD, Muncul H 00.000 (nilai batas High/Atas), untuk merubah
menggunakan tombol “T” dan “0”.
4. Tekan Tombol HOLD, muncul L 00.000 (nilai batas Lo/Bawah), untuk merubah
menggunakan tombol “T” dan “0”.
5. Tekan Tombol HOLD, selesai kembali ke mode timbang.

4. Menjalankan Check Weigher.

1. Pastikan kondisi safety sebelum menyalakan Check Weigher.

2. Pastikan tidak ada barang apapun di atas Check Weigher.
3. Naikkan MCB 3 Phase ke posisi ON.
4. Nyalakan Indikator dengan Tombol ON/OFF pada panel belakangnya, tunggu sampai
menunjukkan “ 0.000”. (Tekan “0” jika display tidak menunjukan “0.000”).
5. Lalu jalankan conveyer check Weigher dengan menekan Tombol “Start” ( tombol Hijau).
 View Panel Control

LAMPU POWER ON

Tombol “ START “
Dengan Lampu Hijau.

TOMBOL “ STOP “
Dengan Lampu Merah.

6. Pastikan running dari Belt Conveyer dan Roller conveyer dalam keadaan baik.
7. Check Sensor – sensor , pastikan dalam keadaan ready .

Gbr. Indikasi Sensor Siap untuk

digunakan.

8. Setelah semua hasil pengecekan OK.

9. Check Weigher Siap untuk digunakan.
5.Hal – hal Yang perlu di perhatikan.

1. Hati – hati terhadap kejutan listrik.

2. Jangan memegang atau memasukan anggota tubuh ke benda yang sedang berputar.
3. Jangan menaruh / menjatuhkan benda yang melebihi kapastias di atas timbangan.
4. Jangan memegang bagian sensor yang sensitive.
5. Jika ada hal – hal yang ingin ditanyakan, silahkan hubungi teknikal support kami.
