Contoh Perhitungan Menggunakan Software ETABS www.itsindo.

org

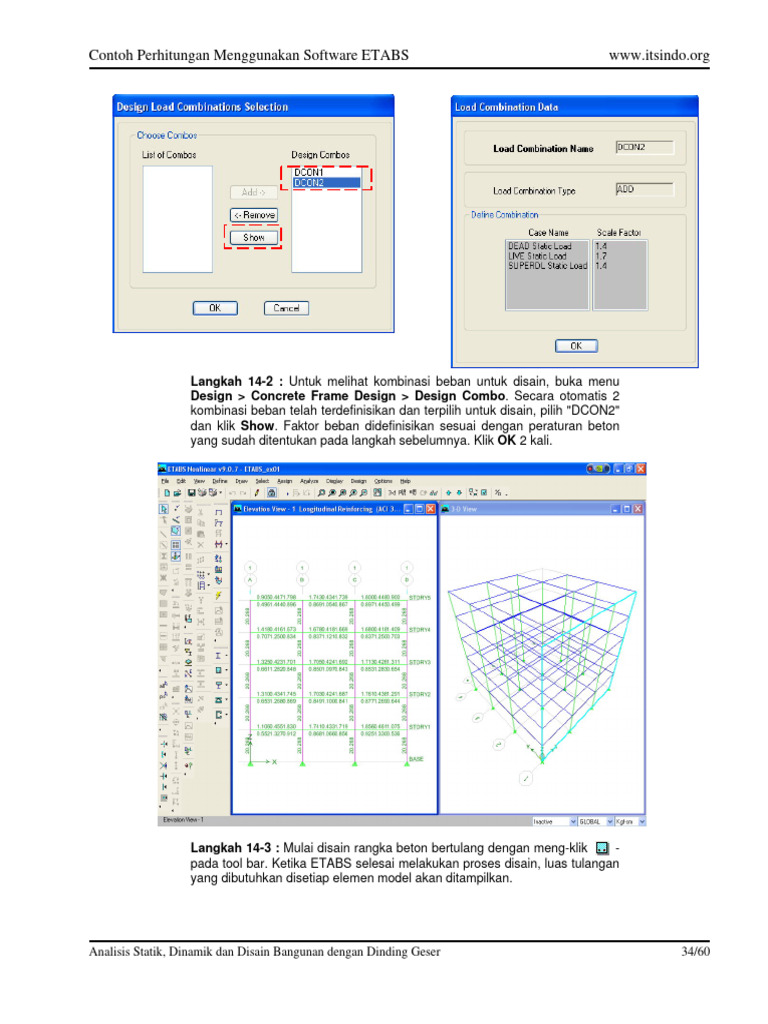

Langkah 14-2 : Untuk melihat kombinasi beban untuk disain, buka menu
Design > Concrete Frame Design > Design Combo. Secara otomatis 2
kombinasi beban telah terdefinisikan dan terpilih untuk disain, pilih "DCON2"
dan klik Show. Faktor beban didefinisikan sesuai dengan peraturan beton
yang sudah ditentukan pada langkah sebelumnya. Klik OK 2 kali.

Langkah 14-3 : Mulai disain rangka beton bertulang dengan meng-klik -

pada tool bar. Ketika ETABS selesai melakukan proses disain, luas tulangan
yang dibutuhkan disetiap elemen model akan ditampilkan.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 34/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Langkah 14-4 : Untuk melihat detail disain balok, klik kanan mouse pada
balok tertentu (sebagai contoh balok diantaran As A dan As B pada taraf
lantai atap). ETABS akan menandai lokasi yang kritis sepanjang elemen
yang di-klik (luas tulangan maksimum yang dibutuhkan). Lebih banyak detail
dapat ditampilkan dengan meng-klik tombol-tombol yang ada dibagian
bawah. Klik OK untuk menutup kotak dialog ini.

Langkah 14-5 : Seperti halnya dengan detail disain balok, detail disain
kolom dapat ditampilkan dengan cara klik kanan mouse pada kolom tertentu
(contoh kolom yang berada di As A antara lantai 4 dan lantai atap). ETABS
menandai lokasi kritis sepanjang elemen (luas tulangan maksimum yang
dibutuhkan). Lebih banyak lagi detail disain dapat ditampilkan dengan meng-
klik tombol-tombol yang ada pada gambar dibawah. Klik OK untuk menutup
kotak dialog ini.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 35/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Langkah 14-6 : Untuk menampilkan input atau output disain dalam bentuk
grafis, buka menu Design > Concrete Frame Design > Display Design
Results.

Langkah 14-7 : Untuk menampilkan status dari rangka beton bertulang yang
lulus persyaratan disain, buka menu Design > Concrete Frame Design >
Verify Analysis vs Design Section.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 36/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Bagian B: Analisis Dinamik dan Disain

Solusi Langkah demi Lamgkah
1. Buka Kunci Model

Langkah 1-1 : Model ini dikunci secara otomatis sesudah proses analisis
selesai. Untuk membuka kunci model ini, klik tombol pada tool bar,
sebuah pesan muncul di layar dengan tulisan yang berbunyi ‘semua hasil
analisis akan dihapus jika model dibuka kuncinya’ (‘all analysis results will be
deleted if the model is unlocked’).

2. Mendefinisikan Fungsi Response Spectrum

Langkah 2-1 : Klik tombol pada tool bar atau buka menu Define >
Response Spectrum Functions, pilih “Add UBC97 Spectrum” dari menu
drop-down.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 37/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Langkah 2-2: Terima response spectrum “UBC97” yang sudah ‘built-in’

didalam ETABS dengan meng-klik OK.

Langkah 2-3 : Fungsi response spectrum “FUNC1” sekarang telah

terdefinisikan, klik OK untuk menyelesaikan langkah ini.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 38/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

3. Mendefinisikan Kasus Response Spectrum

Langkah 3-1 : Buka menu Define > Response Spectrum Cases dan klik
pada tombol Add New Spectrum.

Langkah 3-2 : Tentukan data kasus response spectrum seperti terlihat pada
gambar diatas dan klik OK. Catatan : 9.80665 adalah percepatan gravitasi
dalam m/detik².

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 39/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Langkah 3-3 : Fungsi response spectrum “SPEC1” telah terdefinisikan

didalam daftar, klik OK untuk mengakhiri langkah ini.

4. Menjalankan Program Analisis

Langkah 4-1 : Buka menu Analysis > Set Analysis Options dan klik
tombol Set Dynamic Parameters.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 40/60
Contoh Perhitungan Menggunakan Software ETABS www.itsindo.org

Langkah 4-2 : Masukkan kedalam kotak Number of Modes angka “20” dan
klik OK 2 kali.

Langkah 4-3 : Klik pada tool bar atau buka menu Analysis > Run
Analysis, klik Run Analysis dari tool bar Analyze pada menu utama dan
tunggu sampai ETABS menampilkan tulisan "ANALYSIS COMPLETE" dan
jendela “Running ETABS Nonlinear v9.0.7 – ETABS_ex01” akan hilang
secara otomatis dari monitor.

Analisis Statik, Dinamik dan Disain Bangunan dengan Dinding Geser 41/60
