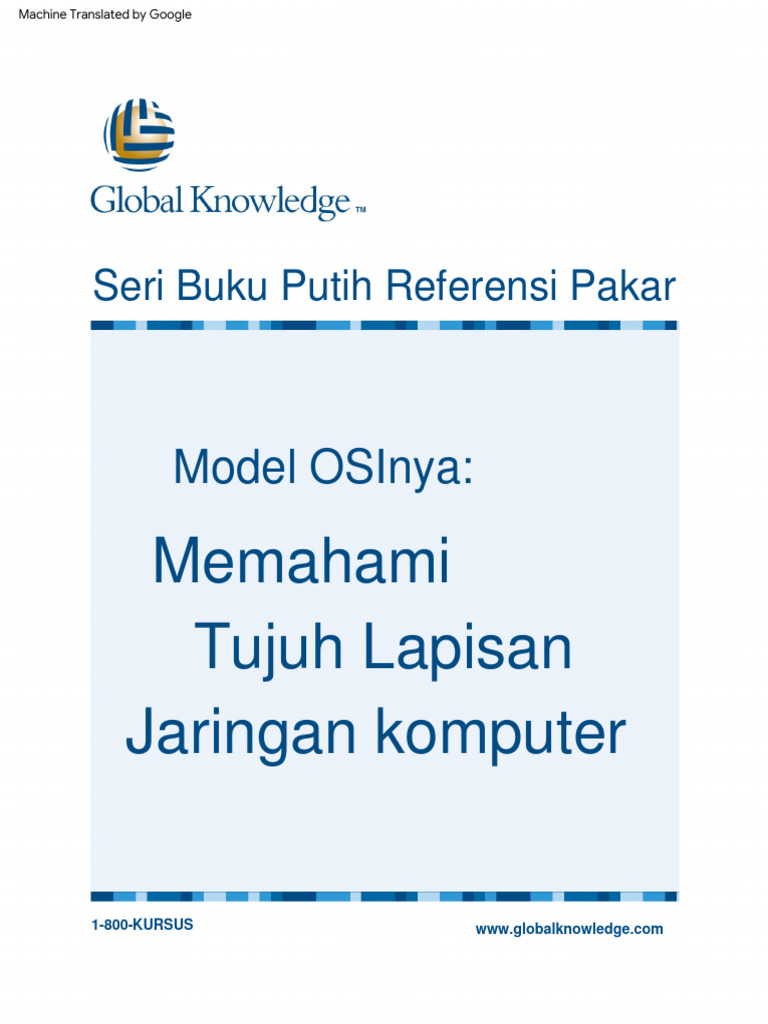

Seri Buku Putih Referensi Pakar

Model OSInya:

Memahami
Tujuh Lapisan
Jaringan komputer

1-800-KURSUS www.globalknowledge.com
Machine Translated by Google

Model OSI: Memahami

Tujuh Lapisan Jaringan Komputer
Paul Simoneau, Direktur Kursus Pengetahuan Global, Jaringan+, CCNA, CTP

Perkenalan
Model Open Systems Interconnection (OSI) adalah alat referensi untuk memahami komunikasi data antara dua sistem jaringan.
Ini membagi proses komunikasi menjadi tujuh lapisan. Setiap lapisan menjalankan fungsi tertentu untuk mendukung lapisan di
atasnya dan menawarkan layanan kepada lapisan di bawahnya. Tiga lapisan terbawah fokus pada meneruskan lalu lintas melalui
jaringan ke sistem akhir. Empat lapisan teratas ikut berperan dalam sistem akhir untuk menyelesaikan proses.

Buku putih ini akan memberi Anda pemahaman tentang masing-masing tujuh lapisan, termasuk fungsi dan hubungannya satu sama
lain. Ini akan memberi Anda gambaran umum tentang proses jaringan, yang kemudian dapat bertindak sebagai kerangka kerja
untuk memahami detail jaringan komputer.

Karena diskusi tentang jaringan sering kali mencakup pembicaraan tentang “lapisan tambahan”, makalah ini juga akan membahas
lapisan tidak resmi ini.

Terakhir, makalah ini akan menarik perbandingan antara model OSI teoretis dan model fungsional TCP/IP.
Meskipun TCP/IP telah digunakan untuk komunikasi jaringan sebelum penerapan model OSI, TCP/IP mendukung fungsi dan fitur yang
sama dalam susunan lapisan yang berbeda.

Gambaran Umum Model OSI

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 2
Machine Translated by Google

Model jaringan menawarkan cara umum untuk memisahkan fungsi jaringan komputer menjadi beberapa lapisan.
Masing-masing lapisan ini bergantung pada lapisan di bawahnya untuk memberikan kemampuan pendukung dan melakukan dukungan terhadap
lapisan di atasnya. Model fungsionalitas berlapis seperti ini juga disebut “protocol stack” atau “protocol suite”.

Protokol, atau aturan, dapat melakukan tugasnya baik dalam perangkat keras maupun perangkat lunak atau, seperti kebanyakan tumpukan protokol,
dalam kombinasi keduanya. Sifat dari tumpukan ini adalah bahwa lapisan bawah melakukan tugasnya di perangkat keras atau firmware (perangkat
lunak yang berjalan pada chip perangkat keras tertentu) sedangkan lapisan yang lebih tinggi bekerja di perangkat lunak.

Model Interkoneksi Sistem Terbuka adalah struktur tujuh lapis yang menentukan persyaratan komunikasi antara dua komputer. Standar ISO
(Organisasi Internasional untuk Standardisasi) 7498-1 mendefinisikan model ini. Model ini memungkinkan semua elemen jaringan untuk beroperasi
bersama, tidak peduli siapa yang membuat protokol dan vendor komputer apa yang mendukungnya.

Manfaat utama dari model OSI adalah sebagai berikut: • Membantu pengguna
memahami gambaran besar jaringan • Membantu pengguna memahami
bagaimana elemen perangkat keras dan perangkat lunak berfungsi bersama-sama • Membuat pemecahan
masalah lebih mudah dengan memisahkan jaringan menjadi bagian-bagian yang dapat dikelola •
Mendefinisikan istilah-istilah yang dapat digunakan oleh para profesional jaringan membandingkan hubungan fungsional dasar yang berbeda
jaringan masuk

• Membantu pengguna memahami teknologi baru yang sedang dikembangkan. •

Membantu dalam menafsirkan penjelasan vendor tentang fungsi produk

Lapisan 1 – Lapisan Fisik

Lapisan fisik model OSI mendefinisikan spesifikasi konektor dan antarmuka, serta persyaratan media (kabel). Spesifikasi listrik, mekanik,
fungsional, dan prosedural disediakan untuk mengirimkan aliran bit pada jaringan komputer.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 3
Machine Translated by Google

Komponen lapisan fisik meliputi: • Komponen

sistem pengkabelan • Adaptor yang
menghubungkan media ke antarmuka fisik • Desain konektor
dan penetapan pin • Spesifikasi hub, repeater,
dan panel patch • Komponen sistem nirkabel • SCSI
Paralel (Antarmuka Sistem Komputer
Kecil) • Antarmuka Jaringan Kartu (NIC)

Dalam lingkungan LAN, kabel UTP (Unshielded Twisted Pair) Kategori 5e umumnya digunakan untuk lapisan fisik untuk koneksi
perangkat individual. Kabel serat optik sering digunakan untuk lapisan fisik dalam tautan tulang punggung vertikal atau riser. IEEE,
EIA/TIA, ANSI, dan badan standar serupa lainnya mengembangkan standar untuk lapisan ini.

Catatan: Lapisan Fisik model OSI hanya merupakan bagian dari LAN (Local Area Network).

Lapisan 2 – Lapisan Data Link

Lapisan 2 model OSI menyediakan fungsi-fungsi berikut: •

Memungkinkan perangkat mengakses jaringan untuk mengirim dan menerima pesan
• Menawarkan alamat fisik sehingga data perangkat dapat dikirim pada jaringan • Bekerja
dengan perangkat lunak jaringan perangkat saat mengirim dan menerima pesan • Menyediakan
kemampuan deteksi kesalahan

Komponen jaringan umum yang berfungsi pada lapisan 2 meliputi: • Kartu

antarmuka jaringan • Sakelar

Ethernet dan Token Ring • Jembatan

NIC memiliki lapisan 2 atau alamat MAC. Switch menggunakan alamat ini untuk memfilter dan meneruskan lalu lintas, membantu
mengurangi kemacetan dan tabrakan pada segmen jaringan.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 4
Machine Translated by Google

Jembatan dan sakelar berfungsi dengan cara yang sama; namun, bridging biasanya merupakan program perangkat lunak pada
CPU, sedangkan switch menggunakan Application-Specific Integrated Circuits (ASICs) untuk melakukan tugas di perangkat keras
khusus, yang jauh lebih cepat.

Lapisan 3 – Lapisan Jaringan

Lapisan 3, lapisan jaringan model OSI, menyediakan sistem pengalamatan logis end-to-end sehingga paket data dapat dirutekan
melalui beberapa jaringan lapisan 2 (Ethernet, Token Ring, Frame Relay, dll.). Perhatikan bahwa alamat lapisan jaringan kerja
juga dapat disebut sebagai alamat logis.

Awalnya, produsen perangkat lunak, seperti Novell, mengembangkan pengalamatan lapisan 3 berpemilik. Namun, industri
networking telah berkembang hingga memerlukan sistem pengalamatan lapisan 3 yang umum. Alamat Protokol Internet (IP)
membuat jaringan lebih mudah diatur dan dihubungkan satu sama lain. Internet menggunakan pengalamatan IP untuk menyediakan
konektivitas ke jutaan jaringan di seluruh dunia.

Untuk mempermudah pengelolaan jaringan dan mengontrol aliran paket, banyak organisasi memisahkan pengalamatan lapisan
jaringan mereka menjadi bagian-bagian yang lebih kecil yang dikenal sebagai subnet. Router menggunakan bagian jaringan atau
subnet dari pengalamatan IP untuk merutekan lalu lintas antar jaringan yang berbeda. Setiap router harus dikonfigurasi secara
spesifik untuk jaringan atau subnet yang akan dihubungkan ke antarmukanya.

Router berkomunikasi satu sama lain menggunakan protokol perutean, seperti Routing Information Protocol (RIP) dan Open
version of Shortest Path First (OSPF), untuk mempelajari jaringan lain yang ada dan menghitung cara terbaik untuk menjangkau
setiap jaringan berdasarkan variasinya. kriteria (seperti jalur dengan router paling sedikit).
Router dan sistem jaringan lainnya membuat keputusan perutean ini pada lapisan jaringan.

Saat meneruskan paket antar jaringan yang berbeda, mungkin perlu menyesuaikan ukuran keluarnya ke ukuran yang kompatibel
dengan protokol lapisan 2 yang digunakan. Lapisan jaringan menyelesaikan hal ini melalui proses yang dikenal sebagai
fragmentasi. Lapisan jaringan router biasanya bertanggung jawab untuk melakukan fragmentasi.
Semua perakitan kembali paket yang terfragmentasi terjadi pada lapisan jaringan sistem tujuan akhir.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 5
Machine Translated by Google

Dua fungsi tambahan dari lapisan jaringan adalah diagnostik dan pelaporan variasi logis dalam operasi jaringan normal. Meskipun
diagnostik lapisan jaringan dapat dimulai oleh sistem jaringan mana pun, sistem yang menemukan variasi tersebut melaporkannya ke
pengirim asli paket yang ditemukan berada di luar operasi jaringan yang normal.

Pengecualian pelaporan variasi adalah penghitungan validasi konten. Jika perhitungan yang dilakukan oleh sistem penerima tidak sesuai
dengan nilai yang dikirim oleh sistem asal, maka penerima akan membuang paket terkait tanpa melaporkan kepada pengirim. Transmisi
ulang diserahkan kepada protokol lapisan yang lebih tinggi.

Beberapa fungsi keamanan dasar juga dapat diatur dengan memfilter lalu lintas menggunakan pengalamatan lapisan 3 pada router atau
perangkat serupa lainnya.

Lapisan 4 – Lapisan Transportasi

Layer 4, lapisan transport model OSI, menawarkan komunikasi end-to-end antar perangkat akhir melalui jaringan. Tergantung pada
aplikasinya, lapisan transport menawarkan komunikasi yang andal, berorientasi koneksi, atau tanpa koneksi, dengan upaya terbaik.

Beberapa fungsi yang ditawarkan oleh lapisan transport meliputi: • Identifikasi

aplikasi • Identifikasi entitas sisi
klien • Konfirmasi bahwa seluruh pesan
tiba secara utuh • Segmentasi data untuk transportasi jaringan •
Pengendalian aliran data untuk mencegah kelebihan
memori • Pembentukan dan pemeliharaan keduanya ujung
sirkuit virtual • Deteksi kesalahan transmisi • Penyelarasan kembali data
tersegmentasi dalam urutan yang

benar di sisi penerima • Multiplexing atau berbagi beberapa sesi melalui satu tautan fisik

Protokol lapisan transport yang paling umum adalah Protokol Kontrol Transmisi TCP (TCP) berorientasi koneksi dan Protokol Datagram
Pengguna UDP (UDP) tanpa koneksi.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 6
Machine Translated by Google

Lapisan 5 – Lapisan Sesi

Lapisan 5, lapisan sesi, menyediakan berbagai layanan, termasuk melacak jumlah byte yang diakui
diterima oleh setiap akhir sesi dari ujung sesi lainnya. Lapisan sesi ini memungkinkan aplikasi yang
berfungsi pada perangkat untuk membuat, mengelola, dan mengakhiri dialog melalui jaringan.
Fungsionalitas
lapisan sesi meliputi: • Koneksi virtual antar
entitas aplikasi • Sinkronisasi
aliran data • Pembuatan
unit dialog • Negosiasi parameter
koneksi • Partisi layanan ke dalam kelompok
fungsional • Pengakuan data yang diterima selama
sesi • Transmisi ulang data jika tidak diterima oleh sebuah alat

Lapisan 6 – Lapisan Presentasi

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 7
Machine Translated by Google

Lapisan 6, lapisan presentasi, bertanggung jawab atas bagaimana aplikasi memformat data yang akan dikirim ke
jaringan. Lapisan presentasi pada dasarnya memungkinkan aplikasi membaca (atau memahami) pesan.
Contoh fungsionalitas lapisan presentasi meliputi:
• Enkripsi dan dekripsi pesan untuk keamanan
• Kompresi dan perluasan pesan sehingga pesan dapat disampaikan secara efisien
• Pemformatan grafis
• Terjemahan konten
• Terjemahan khusus sistem

Lapisan 7 – Lapisan Aplikasi

Lapisan 7, lapisan aplikasi, menyediakan antarmuka bagi pengguna akhir yang mengoperasikan perangkat yang terhubung
ke jaringan. Lapisan ini adalah apa yang dilihat pengguna, dalam hal memuat aplikasi (seperti browser Web atau email); itu
Yaitu, lapisan aplikasi ini adalah data yang dilihat pengguna saat menggunakan aplikasi ini.
Contoh fungsionalitas lapisan aplikasi meliputi:
• Dukungan untuk transfer file
• Kemampuan untuk mencetak pada jaringan
• Surat elektronik
• Pesan elektronik
• Menjelajahi World Wide Web

Lapisan 8, 9, dan 10
Baik yang dirancang untuk menjadi ekstensi lucu atau kode teknisi rahasia, lapisan 8, 9, dan 10 tidak secara resmi menjadi
bagian dari model OSI. Mereka mengacu pada aspek non-teknis jaringan komputer yang sering mengganggu kelancaran
desain dan pengoperasian jaringan.

Lapisan 8 biasanya dianggap sebagai lapisan “politik kantor”. Di sebagian besar organisasi, setidaknya ada satu kelompok yang
disukai, setidaknya untuk sementara, oleh manajemen dan menerima perlakuan “khusus”. Dalam hal jaringan, ini mungkin
berarti bahwa grup ini selalu memiliki peralatan terbaru dan/atau tercepat serta jaringan berkecepatan tertinggi
tautan.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 8
Machine Translated by Google

Lapisan 9 umumnya disebut sebagai lapisan “penutup mata”. Lapisan ini berlaku untuk manajer organisasi yang telah memutuskan, biasanya dengan sedikit atau tanpa informasi

terkini, untuk menentukan rencana jaringan yang sebelumnya berhasil.

Mereka mungkin mengatakan hal-hal seperti:

“Ini berhasil di perusahaan saya yang terakhir, jadi kami akan menggunakannya di sini.”

“Semua orang mengatakan ini adalah solusi yang tepat.”

“Saya membaca di majalah maskapai penerbangan bahwa ini adalah cara terbaik untuk melakukannya, jadi itulah yang akan kami lakukan.”

Apa yang tampaknya dilupakan oleh para manajer ini adalah bahwa mereka membayar staf yang berkualifikasi tinggi untuk memberikan mereka informasi yang berguna. Para

manajer ini mengabaikan perencanaan untuk mengambil keputusan dengan cepat.

Lapisan 10, lapisan “pengguna”, ada di setiap organisasi. Namun pengguna lebih dari sekadar lapisan. Meskipun mereka adalah salah satu alasan keberadaan jaringan,

pengguna juga dapat menjadi bagian besar dari kebutuhan pemecahan masalah. Hal ini terutama berlaku ketika pengguna memiliki komputer di rumah dan memutuskan untuk

“membantu” administrator atau manajer jaringan dengan membuat perubahan pada jaringan tanpa berkonsultasi dengan staf jaringan. Tantangan yang sama juga

dihadapi oleh pengguna yang “tidak melakukan apa pun” ketika segmen jaringan di sekitarnya tiba-tiba berhenti berfungsi. Dalam kasus ini, identifikasi lapisan 10 bertepatan

dengan masalah lapisan 10 (dan label “ID10T” yang digunakan beberapa teknisi).

Ikhtisar Model TCP/IP

Model OSI menggambarkan jaringan komputer dalam tujuh lapisan. Meskipun ada implementasi protokol kerja jaringan yang menggunakan tujuh lapisan tersebut, sebagian

besar jaringan saat ini menggunakan TCP/IP. Namun, para profesional jaringan terus menjelaskan fungsi jaringan dalam kaitannya dengan lapisan OSI yang melakukan tugas-

tugas tersebut.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 9
Machine Translated by Google

Model TCP/IP menggunakan empat lapisan untuk menjalankan fungsi model OSI tujuh lapisan.

Lapisan akses jaringan secara fungsional sama dengan kombinasi lapisan fisik OSI dan lapisan data link (1 dan 2).
Lapisan Internet menjalankan fungsi yang sama seperti lapisan jaringan OSI (3).

Segalanya menjadi sedikit lebih rumit pada lapisan host-to-host pada model TCP/IP. Jika protokol host-to-host adalah TCP, fungsi
pencocokan ditemukan di lapisan transport dan sesi OSI (4 dan 5). Penggunaan UDP setara dengan fungsi lapisan transport model
OSI saja.

Lapisan proses TCP/IP, bila digunakan dengan TCP, menyediakan fungsi lapisan presentasi dan aplikasi model OSI (6 dan 7).
Ketika protokol lapisan transport TCP/IP adalah UDP, fungsi lapisan proses setara dengan lapisan sesi OSI, presentasi, dan aplikasi
(5, 6, dan 7).

Peralatan di Lapisan

Beberapa lapisan menggunakan peralatan untuk mendukung fungsi yang diidentifikasi. Aktivitas terkait hub adalah “Layer Satu”.
Penamaan beberapa perangkat menunjuk pada lapisan fungsional seperti “Layer Two Switch” atau “Layer Three Switch”.
Fungsi router fokus pada “Layer Tiga”. Stasiun kerja dan server pengguna sering kali diidentifikasikan dengan "Layer Tujuh".

Ringkasan
Manfaat yang paling banyak diidentifikasi dari model OSI adalah ia mengatur pemikiran tentang jaringan dan memberikan pemula,
pekerja harian, dan master bahasa jaringan komputer yang umum. Komunikasi manusia, diskusi, dan kolaborasi dapat menggunakan
bahasa ini untuk menghilangkan ambiguitas dan memperjelas maksud.

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 10
Machine Translated by Google

Belajarlah lagi
Pelajari lebih lanjut tentang bagaimana Anda dapat meningkatkan produktivitas, meningkatkan efisiensi, dan mempertajam keunggulan kompetitif Anda.
Lihat kursus Pengetahuan Global berikut:
Memahami Dasar-Dasar Jaringan
Jaringan TCP/IP
Kamp Pelatihan Jaringan+

Untuk informasi lebih lanjut atau untuk mendaftar, kunjungi www.globalknowledge.com atau hubungi 1-800-COURSES untuk berbicara dengan a
perwakilan penjualan.

Kursus kami dan laboratorium praktis kami menawarkan keterampilan dan tips praktis yang dapat segera Anda terapkan.
Instruktur ahli kami memanfaatkan pengalaman mereka untuk membantu Anda memahami konsep-konsep utama dan cara menerapkannya
mereka untuk situasi kerja spesifik Anda. Pilih dari lebih dari 700 kursus kami, yang disampaikan melalui Ruang Kelas,
e-Learning, dan sesi di tempat, untuk memenuhi kebutuhan pelatihan TI dan manajemen Anda.

tentang Penulis
Paul Simoneau memiliki pengalaman lebih dari 37 tahun dalam bekerja dengan berbagai aspek komputer dan komunikasi data. Dia adalah
pendiri dan presiden NeuroLink, Ltd., sebuah perusahaan pelatihan dan pendidikan internasional yang mengkhususkan diri dalam
pengembangan profesional. Daftar klien NeuroLink meliputi Cisco, AT&T, Lucent, Citibank,
Quest Communications, Hewlett-Packard, Sprint, Verizon, semua cabang Angkatan Bersenjata AS, dan banyak lainnya.

Beliau juga merupakan instruktur senior dan direktur kursus di Global Knowledge, perusahaan pelatihan solusi campuran. Dalam peran
tersebut, dia telah menulis dan mengelola dua kursus yang sangat sukses—Hands-on Internetworking
dengan TCP/IP dan Esensi Manajemen Jaringan. Kedua kursus ditawarkan di seluruh dunia dalam Kelas, Virtual
Kelas, dan Format mandiri. Untuk mendukung kursus ini dan kursus lainnya, ia secara aktif berpartisipasi dalam Global
Program e-mentoring Pengetahuan.

Dia adalah penulis buku-buku itu Tangan di atas TCP/IP Dan SNMP Manajemen Jaringan .

Hak Cipta ©2006 Pelatihan Pengetahuan Global LLC. Seluruh hak cipta. Halaman 11
