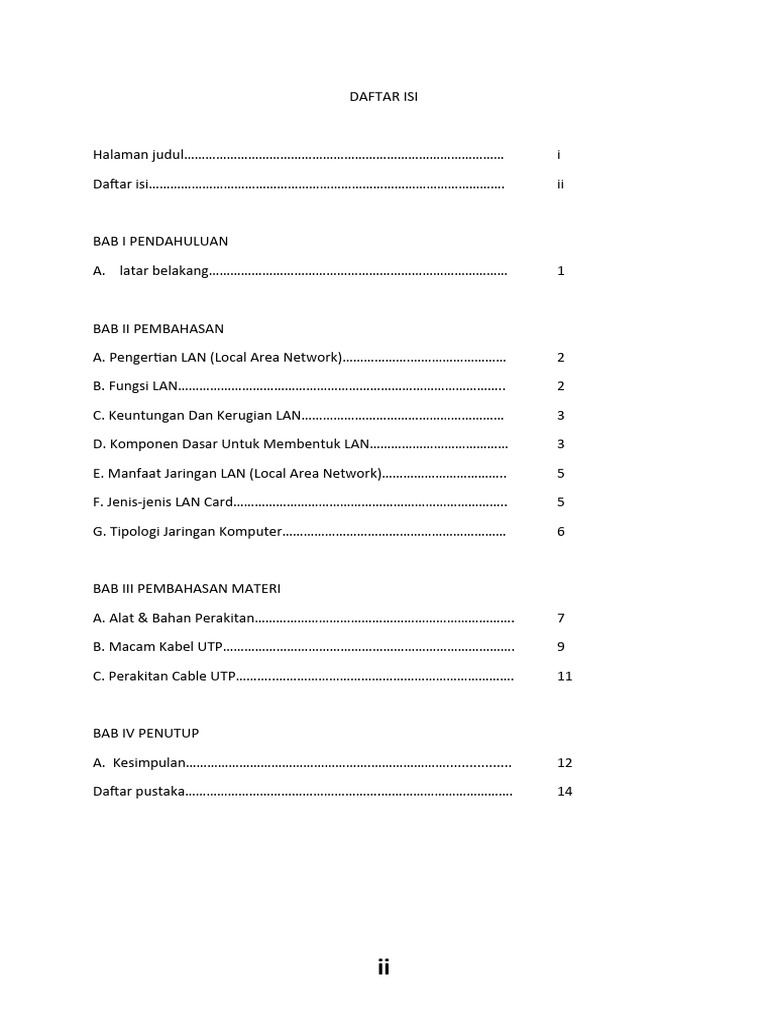

Halaman judul……………………………………………………………………………… i
Daftar isi………………………………………………………………………………………. ii
BAB I PENDAHULUAN
A. latar belakang………………………………………………………………………… 1
BAB II PEMBAHASAN
A. Pengertian LAN (Local Area Network)……………….……………………… 2
B. Fungsi LAN……………………………………………………………………………….. 2
C. Keuntungan Dan Kerugian LAN………………………………………………… 3
D. Komponen Dasar Untuk Membentuk LAN………………………………… 3
E. Manfaat Jaringan LAN (Local Area Network)…………………………….. 5
F. Jenis-jenis LAN Card………………………………………………………………….. 5
G. Tipologi Jaringan Komputer……………………………………………………… 6
BAB IV PENUTUP
A. Kesimpulan…………………………………………….…………………................. 12
Daftar pustaka……………………………………………….………………………………. 14
ii
BAB I
PENDAHULUAN
A. LATAR BELAKANG:
Jaringan LAN ditemukan pada tahun 1940-an. Saat itu ada sebuah penelitian di
Amerika yang membahas tentang pemanfaatan sebuah komputer secara bersamaan.
Selanjutnya di tahun 1950-an kala itu jenis komputer mulai membludak sampai terciptanya
sebuah super-computer. Harga perangkat komputer yang semakin mahal membuat para
pengguna menuntut industri komputer agar membuat sebuah terminal yang terhubung
melayani beberapa perangkat komputer.
Dari sinilah muncul sebuah konsep sebuah distribusi proses berdasarkan waktu atau
dalam bahasa ingris disebut Time Sharing System (TSS). Proses ini berkembang menjadi
proses distribusi yang mana beberapa host komputer mengerjakan sebuah pekerjaan besar
secara paralel untuk melayani beberapa terminal yang tersambung secara seri di setiap
computer. Dan akhirnya pada saat harga komputer mulai menurun, mulailah berkembang
suatu jaringan lokal yang bisa disebut dengan jaringan LAN.
Pada tahun 1983, TCP / IP pertama kali ditampilkan mampu mendukung aplikasi
departemen pertahanan yang sebenarnya pada tes bed LAN Badan Komunikasi Pertahanan
yang terletak di Reston, Virginia. LAN berbasis TCP/IP berhasil mendukung aplikasi
telekonferensi Telnet, FTP, dan Departemen Pertahanan.
Selama periode yang sama, workstation Unix menggunakan jaringan TCP/IP.
Meskipun segmen pasar ini sekarang jauh berkurang, teknologi yang dikembangkan di
bidang ini terus berpengaruh di Internet dan di jaringan Linux dan Apple Mac OS X — dan
protokol TCP/IP telah menggantikan IPX, AppleTalk, NBF, dan protokol lainnya. digunakan
oleh LAN PC awal.
1
BAB II
PEMBAHASAN
A. PENGERTIAN:
Local Area Network (LAN) adalah suatu jaringan komputer yang hanya mencakup wilayah
lokal saja. Artinya, jaringan ini hanya dapat digunakan oleh pengguna di area LAN. LAN
menghubungkan perangkat ke jaringan internet melalui perangkat jaringan sederhana.
Dalam jaringan LAN biasanya ditemukan kabel UTP, Hub, Switch, maupun Router. Contoh
dari jaringan ini adalah komputer-komputer di sekolah, perusahaan, atau warung internet.
Jaringan pada area yang terbatas tersebut biasanya merupakan jaringan LAN.
Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), LAN mempunyai
karakteristik sebagai berikut:
B. FUNGSI LAN:
A. Menghubungkan 2 Komputer atau Lebih:
Jaringan lan digunakan untuk menghubungan 2 komputer atau lebih baik secara langsung
ataupun media perantara. 2 komputer dapat dihubungkan langsung menggunakan kabel UTP
yang tersambung di kedua komputer.
B. Memindahkan File dari Satu Komputer ke Komputer Lainnya:
Dengan menggunakan jaringan Lan, kita tidak perlu bolak balik memasukan flash disk dari
komputer 1 ke komputer lainnya. Dengan Lan kita dapat melakukan pemindahan data melalui
metode sharing pada komputer.
C. Sharing Printer:
Selain berbagi data, jaringan LAN juga memungkinkan penggunanya untuk berbagi printer. Hal
ini akan memudahkan seluruh pengguna dan menghemat biaya.
D. LAN Chatting:
Aktivitas ini bahkan dapat dilakukan tanpa harus terkoneksi ke internet meskipun nantinya
jaringan LAN akan tetap terlihat online. Untuk menjalankan LAN Chatting, Anda dapat
menggunakan aplikasi bawaan Windows seperti winchat.exe atau menggunakan perangkat
lunak LAN Chatting lainnya.
2
E. Remote Komputer:
Melakukan aktivitas remote pada suatu komputer dapat menggunakan perangkat lunak seperti
TeamViewer. Akan tetapi, perangkat lunak tersebut hanya dapat bekerja ketika komputer
tersambung ke internet.
B. Kekurangan LAN:
Berbagai sumber daya (resource), dengan LAN maka pengguna dapat saling berbagi sumber
daya yang ada di setiap komputer.
Keamanan yang rentan, hal ini terjadi karena setiap komputer dapat diakses oleh setiap
penggunanya.
Instalasi cenderung mahal, pada dasarnya biaya instalasi tergantung besarnya infrastruktur
dan juga kondisi geografi, dan jenis topologi jaringannya. Namun, instalasi LAN pada
umumnya membutuhkan biaya yang tidak sedikit.
3
*Kabel Coaxial
• Network SoftwareTanpa adanya software jaringan maka jaringan tersebut tidak akan
bekerja
sebagaimana yang dikehendaki. Software ini juga yang memungkinkan sistem
komputer yang satu berkomunikasi dengan sistem komputer yang lain.
Peralatan Pendukung LAN
a) Repeater• Pada OSI, bekerja pada lapisan Physical
Meneruskan dan memperkuat sinyal
Banyak digunakan pada topologi Bus
Penggunaannya mudah dan Harga yang relatif murah
Tidak memiliki pengetahuan tentang alamat tujuan sehingga penyampaian data
secara broadcast
Hanya memiliki satu domain collision sehingga bila salah satu port sibuk maka port-
port yang lain harus menunggu.
b) Hub
Bekerja pada lapisan Physical
Meneruskan sinyal
Tidak memiliki pengetahuan tentang alamat tujuan
Penggunaannya relatif mudah dan harga yang terjangkau
Hanya memiliki satu buah domain collision
c) Bridge
Bekerja di lapisan Data Link
Telah menggunakan alamat-alamat untuk meneruskan data ke tujuannya
Secara otomatis membuat tabel penterjemah untuk diterima masing2 port
d) Switch
Bekerja di lapisan Data Link
Setiap port didalam swith memiliki domain collision sendiri-sendiri
Memiliki tabel penterjemah pusat yang memiliki daftar penterjemah untuk semua
port
e) Router
Router berfungsi menyaring atau memfilter lalu lintas data
Menentukan dan memilih jalur alternatif yang akan dilalui oleh data
Menghubungkan antar jaringan LAN, bahkan dengan WAN
4
6. RJ-45, konektor delapan kabel yang biasanya digunakan untuk menghubungkan
komputer ke sebuah local-area network (LAN), khususnya Ethernets. Konektor RJ-45
mirip dengan konektor RJ-11 yang digunakan dalam koneksi telepon, tetapi lebih besar.
E. MANFAAT LAN:
1. Resource sharing
2. Dapat menghemat uang
3. Keamanan data lebih terjamin
4. Meningkatkan keefektifkan pekerjaan
5. Paperless
6. Pengaturan data
7. Hardware sharing
5
1. LAN Card ISA LAN card ISA adalah jenis LAN card yang pertama kali ditemukan dan
diproduksi oleh perusahaan IT terkemuka. LAN card ISA memiliki slot berwarna hitam
dan output connector BNC atau RJ 45.
2. LAN Card PCI LAN card PCI adalah jenis LAN card generasi penerus LAN card ISA yang
diproduksi kisaran tahun 1992 bahkan sampai saat ini masih banyak digunakan yang
pemasangannya langsung pada motherboard (onboard).
3. LAN Card USBn LAN card USB adalah jenis LAN card generasi terkini yang menjadi
pengganti LAN card PCI, LAN card USB penggunaannya bisa lepas pasang, jadi jika
diperlukan bisa dipasang, namun jika tidak diperlukan bisa dilepas.
4. LAN Card dengan Koneksi Wireless LAN card dengan koneksi wireless ini bisa digunakan
tanpa memakai kabel dan ini biasanya penggunaanya melalui port USB wirelless.
5. LAN Card PCMCIA LAN card PCMCIA adalah kartu jaringan yang digunakan pada laptop
dengan slot cardbus yang berada dalam laptop/notebook.
6
BAB III
PEMBAHASAN MATERI
1. Tang Crimping
2. LAN Tester
D. RJ-45
7
E. Kabel UTP
F. NIC card
B. MACAM-MACAM KABEL
1. CROSS CABLE:
Kabel cross merupakan kabel dengan susunan warna yang berbeda setiap ujungnya.
Fungsi kabel cross ini digunakan untuk menghubungkan device yang sama. Ini merupakan
kebalikan dari kabel straight. Kabel cross ini lebih sedikit penggunaannya jika dibandingkan
dengan straight, tetapi Anda perlu tahu juga untuk urutan warna kabel cross.
8
*Contoh penggunaan kabel cross:
1. Menghubungkan komputer dengan komputer
2. Menghubungkan switch dengan switch
3. Menghubungkan hub dengan hub
4. Menghubungkan router dengan router
Fungsi kabel Cross adalah digunakan untuk menghubungkan 2 device yang sama,
Susunan kabelnya yang berbeda antara ujung satu dengan ujung yang lainnya.
Walaupun jenis kombinasi kabelnya berbeda tapi menggunakan kabel yang sama yaitu
kabel
2. STRAIGHT CABLE
Kabel straight merupakan jenis kabel yang memiliki cara pemasangan yang sama antara
ujung satu dengan ujung lainnya. Fungsi kabel straight ini biasanya digunakan untuk
9
pemasangan device yang berbeda. Kabel tipe straight ini paling banyak digunakan sampai saat
ini karena fungsinya. Jika diartikan straight berarti lurus.
*Contoh penggunaan kabel straight
1. Menghubungkan komputer dengan switch jaringan
2. Menghubungkan komputer dengan hub jaringan
3. Menghubungkan komputer dengan router jaringan
4. Menghubungkan komputer dengan LAN
5. Menghubungkan switch dengan hub jaringan
6. Menghubungkan switch dengan router jaringan
7. Susunan Warna Kabel Straight
Masukan/colokkan konektor salah satu ujung kabel UTP pada Port Tx induk tester ( yg
besar ).
Masukan/colokkan konektor ujung kabel UTP lain pada port Rx anak tester (yg kecil).
LAN tester dengan menggeser saklar ke posisi auto.
Setelah kedua ujung kabel UTP dihubungkan pada LAN Tester, jika diperoleh data
sebagai berikut:
1) Led 1 : menyala
2) Led 2 : menyala
3) Led 3 : menyala
4) Led 4 : menyala
5) Led 5 : menyala
11
6) Led 6 : menyala
7) Led 7 : menyala
8) Led 8 : menyala , artinya lampu led (nomor 1 sampai 8) yang
ada pada LAN tester (induk tester dan anak tester) menyala semua
maka bisa dikatakan kabel UTP tersebut tidak bermasalah dan siap
dipasang. Kalau ada salah satu yang tidak menyala berarti
kemungkinan pada pin nomor tersebut ada masalah, maka harus
dilakukan pengecekan fisik kabel UTP dan konektor, apakah
pemasangannya benar atau tidak.
*SETTING KABEL
a) PC 1:
12
b) PC 2:
Sama dengan cara PC 1, namun hanya berbeda untuk Netmask
BAB IV
PENUTUP
A. KESIMPULAN
Local Area Network (LAN) adalah suatu jaringan komputer yang hanya mencakup
wilayah lokal saja. Artinya, jaringan ini hanya dapat digunakan oleh pengguna di area LAN. LAN
menghubungkan perangkat ke jaringan internet melalui perangkat jaringan sederhana.
LAN memiliki kelebihan juga kekuranggannya. Antara lain KELEBIHANNYA dalam
perancangannya LAN maupun pengelolaannya tidak tidak membutuhkan pihak lain laksana
penyedia jasa telekomunikasi sebab LAN dapat mempunyai sifat mandiri (jika tidak terhubung
ke internet), namun kekurangannya ialah LAN melulu melingkupi distrik yang lumayan sempit,
13
sehingga bilamana dibutuhkan untuk jangkauan area yang lebih luas, sejumlah LAN mesti
digabung menjadi MAN ataupun WAN.
B. DAFTAR PUSTAKA:
1. https://dimensiruang.com/komputer/pengertian-lan/#:~:text=Coba%20Jaringan
%20LAN-,Sejarah%20Jaringan%20LAN,pemanfaatan%20sebuah%20komputer
%20secara%20bersamaan.&text=Dan%20akhirnya%20pada%20saat%20harga,bisa
%20disebut%20dengan%20jaringan%20LAN.
2. http://www.dataglobal.co.id/pengertian-lan-man-wan-beserta-fungsi-kelebihan-
kekurangannya/
3. https://www.maxmanroe.com/vid/teknologi/pengertian-lan.html
4. https://hidayatriyan798.wordpress.com/2013/06/05/manfaat-jaringan-local-area-
network-lan/
5. http://myartikelridhla.blogspot.com/2017/05/makalah-jaringan-lan-fungsinya-dan.html
6. http://eprints.umpo.ac.id/110/3/Bab%201.pdf
7. https://www.google.com/imgres?imgurl=https%3A%2F%2Fwww.dictio.id%2Fuploads
%2Fdb3342%2Foriginal%2F3X%2F1%2Fe
%2F1e556f8828f1d55ae5d2204b9f969eca67e28b4d.jpg&imgrefurl=https%3A%2F
%2Fwww.dictio.id%2Ft%2Fapa-yang-dimaksud-dengan-network-interface-card
%2F13758&tbnid=kiuwOPjp1e4OFM&vet=12ahUKEwjh6LXw5YfxAhUNBXIKHWpRB1MQ
MygFegUIARDWAQ..i&docid=ovrsWcF1L2ahsM&w=400&h=234&q=nic
%20card&hl=id&safe=strict&ved=2ahUKEwjh6LXw5YfxAhUNBXIKHWpRB1MQMygFegUI
ARDWAQ
8. https://www.google.com/imgres?imgurl=https%3A%2F%2Fwww.dictio.id%2Fuploads
%2Fdb3342%2Foriginal%2F3X%2F1%2Fe
%2F1e556f8828f1d55ae5d2204b9f969eca67e28b4d.jpg&imgrefurl=https%3A%2F
%2Fwww.dictio.id%2Ft%2Fapa-yang-dimaksud-dengan-network-interface-card
%2F13758&tbnid=kiuwOPjp1e4OFM&vet=12ahUKEwjh6LXw5YfxAhUNBXIKHWpRB1MQ
MygFegUIARDWAQ..i&docid=ovrsWcF1L2ahsM&w=400&h=234&q=nic
%20card&hl=id&safe=strict&ved=2ahUKEwjh6LXw5YfxAhUNBXIKHWpRB1MQMygFegUI
ARDWAQ
9. https://www.google.com/url?sa=i&url=https%3A%2F%2Fpemasangan.com%2Fjenis-
dan-fungsi-dari-kabel-utp
%2F&psig=AOvVaw2y6ziyxx7JV98QW7GK7QwS&ust=1623233367890000&source=imag
es&cd=vfe&ved=2ahUKEwiL9MHT5YfxAhXnHHIKHcXvAGMQr4kDegUIARC9AQ
10. https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.av-connection.com%2F
%3FPGr
%3D13783&psig=AOvVaw0UmnaWmqBONh1QiWh2rWQ4&ust=1623233193422000&s
ource=images&cd=vfe&ved=0CAIQjRxqFwoTCKDI_c_rh_ECFQAAAAAdAAAAABAD
11. https://www.google.com/imgres?imgurl=https%3A%2F%2Fwww.static-src.com
%2Fwcsstore%2FIndraprastha%2Fimages%2Fcatalog%2Ffull%2F%2F110%2FMTA-
7998653%2Foem_lan_tester_full02_jsyexp7t.jpg&imgrefurl=https%3A%2F
%2Fwww.blibli.com%2Fp%2Flan-tester%2Fpc--MTA-7998653%3Fds%3DNBK-60022-
14
00261-00001&tbnid=iEVlO_VuTvNX4M&vet=12ahUKEwjC-
ILc5IfxAhXRCSsKHZgbCAYQMygBegUIARDWAQ..i&docid=SKd80by3MaW4ZM&w=1115
&h=800&q=lan%20tester&safe=strict&ved=2ahUKEwjC-
ILc5IfxAhXRCSsKHZgbCAYQMygBegUIARDWAQ
12. https://qwords.com/blog/susunan-kabel-straight-dan-kabel-cross/#:~:text=susunan
%20kabel%20straight%3F-,Apa%20Itu%20Kabel%20Cross,untuk%20menghubungkan
%20device%20yang%20sama.
13. https://www.webstudi.site/2019/09/Kabel-Straight-Cross.html#:~:text=Kabel
%20straight%20ataupun%20kabel%20Crossover,data%2C%20kedua%20ujung%20kabel
%20itu
14. http://www.centraldata.co.id/wp/howtolantester/
15. https://qwords.com/blog/susunan-kabel-straight-dan-kabel-cross/
16. http://myblogvianiv.blogspot.com/2016/11/makalah-tentang-jaringan-lokal-lan.html
17. https://id.wikipedia.org/wiki/Jaringan_area_lokal
MAKALAH
LOCAL AREA NETWORK (LAN)
15
DISUSUN OLEH : NAZYA FACHRIAH HANDAYANI
KELAS : X TKJ 1
MATA PELAJARAN : KOMPUTER DAN JARINGAN DASAR
16
SMK NEGERI 1 PEKANBARU
17
