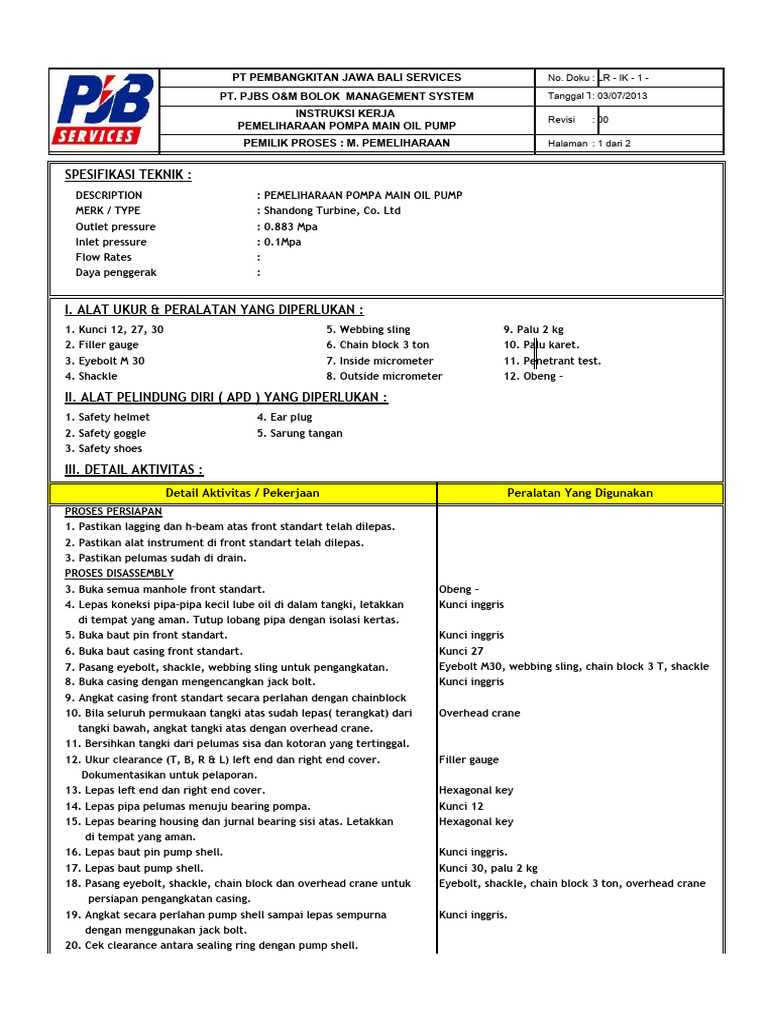

PT PEMBANGKITAN JAWA BALI SERVICES No.
Doku : LR - IK - 1 -
PT. PJBS O&M BOLOK MANAGEMENT SYSTEM Tanggal T: 03/07/2013
INSTRUKSI KERJA
Revisi : 00
PEMELIHARAAN POMPA MAIN OIL PUMP
PEMILIK PROSES : M. PEMELIHARAAN Halaman : 1 dari 2
SPESIFIKASI TEKNIK :
DESCRIPTION : PEMELIHARAAN POMPA MAIN OIL PUMP
MERK / TYPE : Shandong Turbine, Co. Ltd
Outlet pressure : 0.883 Mpa
Inlet pressure : 0.1Mpa
Flow Rates :
Daya penggerak :
I. ALAT UKUR & PERALATAN YANG DIPERLUKAN :
1. Kunci 12, 27, 30 5. Webbing sling 9. Palu 2 kg
2. Filler gauge 6. Chain block 3 ton 10. Palu karet.
3. Eyebolt M 30 7. Inside micrometer 11. Penetrant test.
4. Shackle 8. Outside micrometer 12. Obeng -
II. ALAT PELINDUNG DIRI ( APD ) YANG DIPERLUKAN :
1. Safety helmet 4. Ear plug
2. Safety goggle 5. Sarung tangan
3. Safety shoes
III. DETAIL AKTIVITAS :
Detail Aktivitas / Pekerjaan Peralatan Yang Digunakan
PROSES PERSIAPAN
1. Pastikan lagging dan h-beam atas front standart telah dilepas.
2. Pastikan alat instrument di front standart telah dilepas.
3. Pastikan pelumas sudah di drain.
PROSES DISASSEMBLY
3. Buka semua manhole front standart. Obeng -
4. Lepas koneksi pipa-pipa kecil lube oil di dalam tangki, letakkan Kunci inggris
di tempat yang aman. Tutup lobang pipa dengan isolasi kertas.
5. Buka baut pin front standart. Kunci inggris
6. Buka baut casing front standart. Kunci 27
7. Pasang eyebolt, shackle, webbing sling untuk pengangkatan. Eyebolt M30, webbing sling, chain block 3 T, shackle
8. Buka casing dengan mengencangkan jack bolt. Kunci inggris
9. Angkat casing front standart secara perlahan dengan chainblock
10. Bila seluruh permukaan tangki atas sudah lepas( terangkat) dari Overhead crane
tangki bawah, angkat tangki atas dengan overhead crane.
11. Bersihkan tangki dari pelumas sisa dan kotoran yang tertinggal.
12. Ukur clearance (T, B, R & L) left end dan right end cover. Filler gauge
Dokumentasikan untuk pelaporan.
13. Lepas left end dan right end cover. Hexagonal key
14. Lepas pipa pelumas menuju bearing pompa. Kunci 12
15. Lepas bearing housing dan jurnal bearing sisi atas. Letakkan Hexagonal key
di tempat yang aman.
16. Lepas baut pin pump shell. Kunci inggris.
17. Lepas baut pump shell. Kunci 30, palu 2 kg
18. Pasang eyebolt, shackle, chain block dan overhead crane untuk Eyebolt, shackle, chain block 3 ton, overhead crane
persiapan pengangkatan casing.
19. Angkat secara perlahan pump shell sampai lepas sempurna Kunci inggris.
dengan menggunakan jack bolt.
20. Cek clearance antara sealing ring dengan pump shell.
Clearance : 0.05-0.13 mm.
21. Angkat pump shell dengan chain block dan overhead crane.
Letakkan pada tempat yang aman.
PT PEMBANGKITAN JAWA BALI SERVICES No. Doku : LR - IK - 1 -
PT. PJBS O&M BOLOK MANAGEMENT SYSTEM Tanggal T: 03/07/2013
INSTRUKSI KERJA
Revisi : 00
PEMELIHARAAN POMPA MAIN OIL PUMP
PEMILIK PROSES : M. PEMELIHARAAN Halaman : 1 dari 2
Detail Aktivitas / Pekerjaan Peralatan Yang Digunakan
22. Lakukan angkat rotor turbine (lihat IK turbin utama) Filler gauge
Rotor MOP akan ikut terangkat bersama rotor turbin.
REPAIR DAN INSPEKSI
23. Bersihkan seluruh isi tangki, pump shell dari pelumas dan kotoran Tepung terigu, thinner
hingga kering. Pastikan tidak ada material asing yang tertinggal.
23. Lakukan pengukuran clearance antara sealing ring dan impeler Dial indicator.
Clearance : 0.05-0.15 mm
24. Ganti sealing ring bila clearance over.
25. Lepas lower jurnal bearing. Bersihkan dan ukur diameter dalam Inside micrometer
dengan cara memasang upper-lower bearing (Øbrg).
26. Ukur diameter luar rotor pompa tumpuan bearing (Ørtr). Outside micrometer
27. Hitung clearance bearing. Inside micrometer
Clearance : Ørtr-Øbrg
: Øshaftx(1.5-2)/1000
Lakukan repair bila clearance tidak sesuai.
28. Lakukan penetrant test pada jurnal bearing, sealing ring Spot cek
dan impeler.
DOkumentasikan untuk pelaporan. Lakukan repair bila terdapat
cacat.
29. Lakukan pengukuran clearance seperti di atas bila dilakukan
penggantian sealing ring dan bearing baru.
PEMASANGAN
30. Pastikan seluruh inspeksi dan perbaikan rotor turbine sudah
selesai.
31. Pasang lower bearing housing dan lower bearing.
32. Angkat dan masukkan rotor turbin ke casing. Lifting beam, wire rope, overhead crane
33. Pasang pump shell ke posisi semula. Webbing sling, eyebolt, shackle, chain block 3 t
34. Masukkan baut pin pump shell. palu 2 kg
35. Pasang dan kencangkan baut pump shell. Kunci 30, palu 2 kg
36. Pasang dan setting right end dan left end cover. Kunci hexagonal , filler gauge
37. Pasang pipa pelumas ke bearing. Kunci 12
38. Oleskan threebond 1212 ke permukaan kontak upper dan lower
casing front standart.
39. Pasang upper casing front standart. Webbing sling, shackle, eyebolt M30, chain block 3 t
40. Masukkan baut pin. palu 2 kg
41. Pasang baut casing front standart, dan kencangkan. Kunci 27, palu 2 kg
42. Pasang koneksi pipa sebelah dalam tangki melalui manhole. Kunci inggris
43. Tutup manhole tangki. Obeng -
IV. ASPEK BAHAYA DAN AKIBATNYA :
1. Langkah 1-11 : berpotensi terpeleset dan terjatuh
V. PENCEGAHAN DAN PENANGGULANGAN BAHAYA :
1. Gunakan safety gloves untuk perlindungan telapak tangan dari benturan & tergores benda tajam serta terjepit akibat
kelalaian
2. Gunakan safety gloggle untuk perlindungan mata dari benda asing
3. Gunakan ear plug untuk mengurangi kebisingan di unit
DISETUJUI OLEH : DIPERIKSA OLEH : DISUSUN OLEH:
MANAGEMENT REPRESENTATIVE MANAGER PEMELIHARAAN SUPERVISOR BIDANG LISTRIK
( NAMA & TANDA TANGAN ) ( NAMA & TANDA TANGAN ) ( NAMA & TANDA TANGAN )
