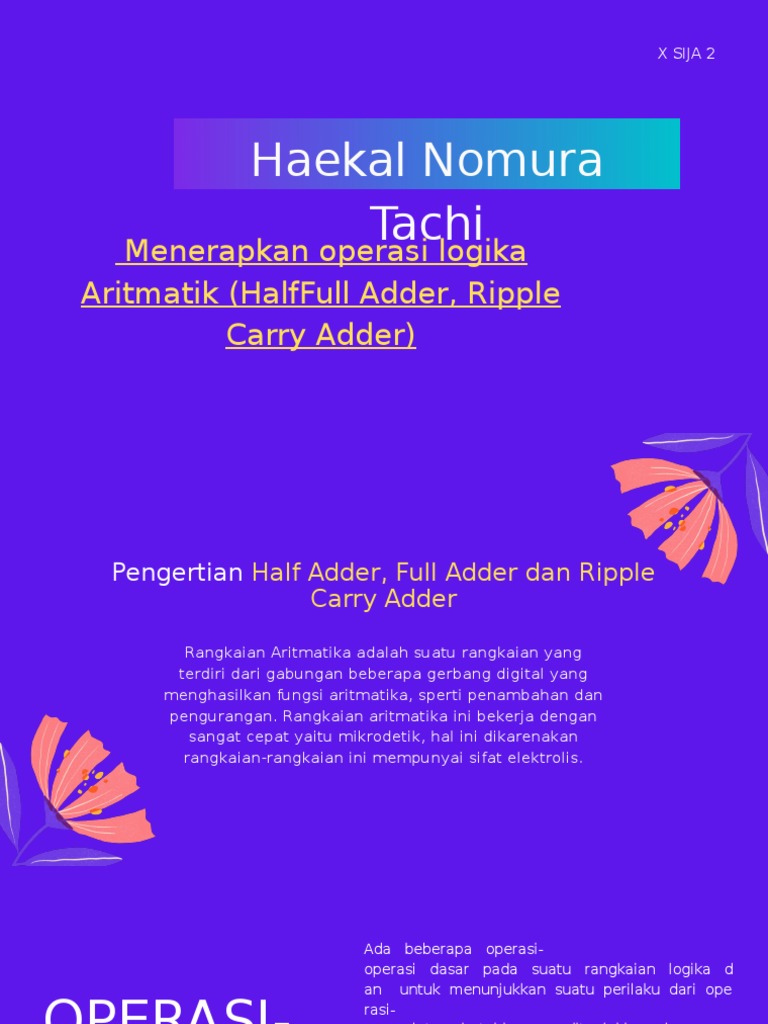

X SIJA 2

Haekal Nomura
Tachi
Menerapkan operasi logika
Aritmatik (HalfFull Adder, Ripple
Carry Adder)
Pengertian Half Adder, Full Adder dan Ripple
Carry Adder

Rangkaian Aritmatika adalah suatu rangkaian yang

terdiri dari gabungan beberapa gerbang digital yang
menghasilkan fungsi aritmatika, sperti penambahan dan
pengurangan. Rangkaian aritmatika ini bekerja dengan
sangat cepat yaitu mikrodetik, hal ini dikarenakan
rangkaian-rangkaian ini mempunyai sifat elektrolis.
 Ada   beberapa   operasi-
operasi   dasar   pada   suatu   rangkaian   logika   d
an    untuk  menunjukkan  suatu  perilaku  dari  ope

OPERASI- rasi-
operasi  tersebut  biasanya  ditunjukkan  dengan
menggunakan  suatu  tabel  kebenaran.  Tabel  keb

OPERASI
enaran  berisi  statemen-
statemen  yang  hanya  berisi:

LOGIKa
>Benar  yang  dilambangkan  dengan  huruf   “T”  k
ependekan  dari  “True”  atau  bisa  juga  dilamban
gkan  dengan  angka  1.  atau·

dasar > Salah  yang  dilambangkan  dengan  huruf   “F”
kependekan dari “False” atau bisa
juga  dilambangkan  dengan  angka  0.
 Macam-Macam
Rangkaian Aritmatika
HALF ADDER
Half Adder adalah
rangkaian yang digunakan
untuk menjumlahkan dua
buah bit input, dan
menghasilkan nilai
jumlahan (sum) dan nilai
lebihnya (carry-out). Half
adder digunakan untuk
menjumlahkan dari bit bit
terendah Table kebenaran
 Prinsip kerja dari Half Adder yaitu nilai dari
inputan A ditambah dengan nilai inputan B dan

PRINSIP
hasilnya diletakkan pada output S ,dan jika
mempunyai sisa baru diletakkan pada output
Count.Half Adder adalah suatu rangkaian
penjumlhan sistem bilangan biner yg paling

KERJA
sederhana. Rangkaian ini hanya dpt digunakan
untuk operasi pnjmlhan data bilangan biner
sampai 1 bit saja. Rangkaian half adder
memiliki 2 terminal input untuk 2 variabel

Half Adder bilangan biner dan 2 terminal output, yaitu:

SUMMERY OUT (SUM) dan carry
out(CARRY).CARRY OUT hanya akan berada
pada kadaan logika 1 bilamana semua
inputnya berada pada keadaan logika 1.
Persamaan logika dari rangkaian Half Adder
adalah :
SUM = (A+B)(A.B)
CARRY = A.B
FULL ADDER
Half Adder adalah
rangkaian yang digunakan
untuk menjumlahkan dua
buah bit input, dan
menghasilkan nilai
jumlahan (sum) dan nilai
lebihnya (carry-out). Half
adder digunakan untuk
menjumlahkan dari bit bit
terendah Table kebenaran
 Rangkaian Full Adder dapat digunakan untuk
menjurnalkan bilangan 2 biner yang lebih dari
1 bit. Penjurnalan bilangan 2 biner sama halnya

PRINSIP
dengan penjumlahan bilangan desimal dimana
hasil penjumlahan tersebut terbagi menjadi 2
bagian, yaitu SUMMARY (SUM) dan CARRY,
apabila hasil penjumlahan pada suatu

KERJA tingkat/kolom melebihi nilai maksimumnya

maka output CARRY akan berada pada
keadaan logika 1.Untuk penjumlahan, nilai

FULL
CARRY akan selalu djumlahkan dengan angka 2
yang terdapat pada tingkat/kolom berikutnya.
Rangkaian Full Adder dapat dibentuk oleh
gabungan 2 buah rangkaian half adder dan

Adder
sebuah gerbang OR untuk menunjukan CARRY
outputnya. Rangkaian Half Adder tidak memiliki
fasilitas CARRY input sehingga rangkaian Half
Adder hanya dapat melakukan operasi
penjurnalan maksimum 1 bit.
RIPPLE CARRY ADDER
Rangkaian Ripple Adder
adalah rangkaian yang
dibentuk dari susunan Full
Adder, maupun gabungan
Half Adder dan Full Adder,
sehingga membentuk
rangkaian penjumlah lanjut,
ingat, baik Full Adder
maupun Half Adder berjalan
dalam aritmatika binary per
bit. Untuk menghasilkan
penghitungan nibble (4 bit)
PRINSIP rangkaian/kumpulan Ripple carry adder ini
selain dibentuk oleh susunan Full Adder, juga di

KERJA bentuk dengan gabungan Half Adder dan Full

Adder, sehingga membentuk rangkaian
penjumlah lanjut(berjalan dalam aritmatika
binary per bit). Untuk menghasilkan

RIPPLE penghitungan nibble (4 bit) atau byte (8 bit)

dibutuhkan ripple Carry Adder.

Carry Adder
Rumusnya:S = ( AФ B) A dan B input
C = (A.B) C dan S output
Thank You
