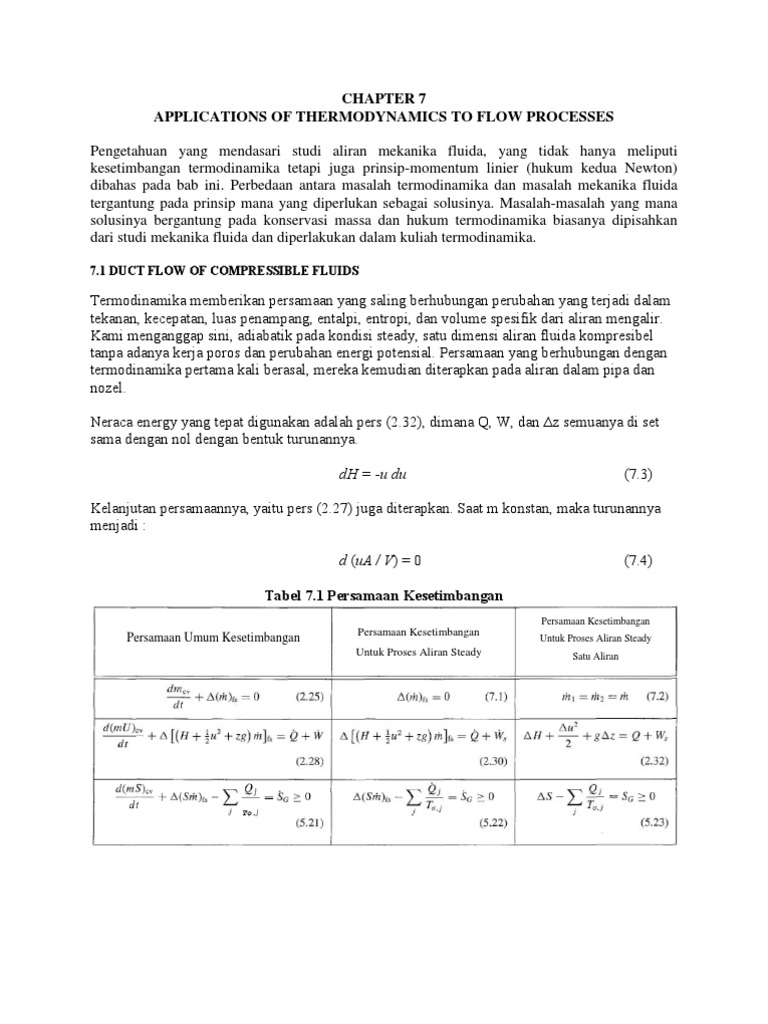

CHAPTER 7 APPLICATIONS OF THERMODYNAMICS TO FLOW PROCESSES Pengetahuan yang mendasari studi aliran mekanika fluida, yang tidak hanya

meliputi kesetimbangan termodinamika tetapi juga prinsip-momentum linier (hukum kedua Newton) dibahas pada bab ini. Perbedaan antara masalah termodinamika dan masalah mekanika fluida tergantung pada prinsip mana yang diperlukan sebagai solusinya. Masalah-masalah yang mana solusinya bergantung pada konservasi massa dan hukum termodinamika biasanya dipisahkan dari studi mekanika fluida dan diperlakukan dalam kuliah termodinamika.
7.1 DUCT FLOW OF COMPRESSIBLE FLUIDS

Termodinamika memberikan persamaan yang saling berhubungan perubahan yang terjadi dalam tekanan, kecepatan, luas penampang, entalpi, entropi, dan volume spesifik dari aliran mengalir. Kami menganggap sini, adiabatik pada kondisi steady, satu dimensi aliran fluida kompresibel tanpa adanya kerja poros dan perubahan energi potensial. Persamaan yang berhubungan dengan termodinamika pertama kali berasal, mereka kemudian diterapkan pada aliran dalam pipa dan nozel. Neraca energy yang tepat digunakan adalah pers (2.32), dimana Q, W, dan z semuanya di set sama dengan nol dengan bentuk turunannya. dH = -u du (7.3)

Kelanjutan persamaannya, yaitu pers (2.27) juga diterapkan. Saat m konstan, maka turunannya menjadi : d (uA / V) = 0 Tabel 7.1 Persamaan Kesetimbangan
Persamaan Kesetimbangan

(7.4)

Persamaan Umum Kesetimbangan

Persamaan Kesetimbangan Untuk Proses Aliran Steady

Untuk Proses Aliran Steady Satu Aliran

Hubungan properti fundamental yang tepat untuk aplikasi ini adalah: dH = T dS + V dP (6.8)

Setelah di tetapkan keadaan persamaan lalu disubtitusikan dua turunan parsial pada persamaan untuk dV didapatkan: (7.5) Kita perlakukan dS dan dA sebagai independen, dan mengembangkan persamaan yang mengekspresikan perbedaan yang tersisa sebagai fungsi dari keduanya. Pertama, Pers. (7.3) dan (6,8) dikombinasikan: (7.6) Menghilangkan dV dan du dari Persamaan. (7.4) oleh pers. (7,5) dan (7.6) memberikan penataan ulang: (7.7) Persamaan (7.6) dan (7.7) digabungkan untuk menghilangkan V dP: (7.8)

Selisih dalam persamaan sebelumnya merupakan perubahan dalam fluida seperti melintasi panjang diferensial dari bagiannya. Jika panjang ini adalah dx, kemudian masing-masing persamaan aliran dapat dibagi melalui oleh dx. Persamaan (7.7) dan (7.8) menjadi: (7.9)

(7.10)

Menurut hukum kedua, irreversibilities akibat gesekan fluida dalam aliran adiabatik menyebabkan peningkatan entropi dalam fluida pada arah aliran. Dalam batas sebagai aliran mendekati reversibilitas, peningkatan ini mendekati nol. Secara umum, didapat:

Pipe Flow Untuk kasus aliran adiabatik pada keadaan steady dalam pipa horizontal dari luas penanmpang yang konstan, dA/dx = 0, dan Pers. (7.9) dan (7.10) berkurang menjadi:

Untuk aliran subsonik, M <1, dan semua kuantitas di sisi kanan persamaan adalah positif: dan Dengan demikian tekanan berkurang dan kecepatan meningkat dalam arah aliran. Namun, kecepatan tidak dapat meningkat tanpa batas. Jika kecepatan untuk melebihi nilai sonik, maka ketidak persamaan di atas akan balik. Transisi seperti ini tidak mungkin dalam pipa dangan luas penampang konstan. Nozzles Hubungan antara panjang nosel dan luas penampang tidak dipengaruhi analisis termodinamika, tetapi masalah dalam mekanika fluida. Dalam sebuah nosel yang dirancang dengan perubahan daerah bersamaan dengan panjangnya yang sedemikian rupa untuk membuat aliran hampir tanpa gesekan. Dalam batas aliran reversibel, tingkat kenaikan entropi mendekati nol, dan dS / dx = 0. Dalam keadaan ini, pers. (7.9) dan (7.10) menjadi: Dan

Karakteristik aliran tergantung pada apakah aliran adalah subsonic (M <1) atau supersonik (M> 1). Berbagai kasus yang diringkas dalam Tabel 7.2. Dengan demikian, untuk aliran subsonik dalam nozzles converging, kecepatan meningkat dan tekanan menurun sebagai luas penampang berkurang. Kecepatan fluida maksimum diperoleh adalah kecepatan suara, dicapai pada throatnya. Sebuah peningkatan lebih lanjut dalam kecepatan dan penurunan tekanan memerlukan penambahan luas penampang, bagian diverging. Karena itu, nozzle subsonik konverging dapat digunakan untuk memberikan laju aliran yang konstan ke dalam daerah tekanan bervariasi.

Tabel 7.2 Karakteristik Aliran pada Nozzles

Kecepatan supersonik dapat segera dicapai di bagian divergen dari konvergeni|divergen nosel yang dirancang dengan baik (Gambar 7.1). Dengan kecepatan sonik dicapai pada throat, penurunan lebih lanjut dalam tekanan memerlukan penambahan luas penampang, bagian divergen di mana kecepatan terus meningkat. Transisi ini terjadi pada throat, di mana dA / dx = 0.

Gambar 7.1 Konvergen/Divergen Nosel Hubungan kecepatan tekanan dalam nosel isentropik dapat dinyatakan secara analitik jika fluida berperilaku sebagai gas ideal. Kombinasi Pers. (6,8) dan (7.3) untuk aliran isentropik memberikan:

Integrasi, dengan kondisi masuk dan keluaran nosel dilambangkan dengan 1 dan 2, hasil: (7.11) Dimana hasil akhir diperoleh atas penghapusan V dengan Persamaan. (3.29c), P = VY const.

Persamaan (7.11) dapat diselesaikan untuk rasio tekanan P2/P1 saat u2 mencapai kecepatan suara, yaitu, di mana

Derivatif ini ditemukan oleh diferensiasi V terhadap PV = const.:

Kedua persamaan bersama-sama menghasilkan:

Dengan nilai ini untuk throat, memberikan:

; dalam Pers. (7.11) dan dengan ul = 0, solusi untuk rasio tekanan pada (7.12)

Throttling Process Ketika fluida mengalir melalui sebuah pembatasan, seperti lubang, katup ditutup sebagian, atau sebuah plug berpori, tanpa ada perubahan berarti dalam energi lunetic atau potensial, hasil utama dari proses ini adalah penurunan tekanan dalam cairan. Seperti proses throttling tidak menghasilkan kerja poros, dan karena tidak adanya perpindahan panas, Pers. (2.32) berkurang menjadi: H = 0 Proses itu terjadi pada entalpi konstan. 7.2 TURBINES (EXPANDER) Ekspansi gas dalam nosel untuk menghasilkan aliran kecepatan tinggi adalah proses yang mengubah energi internal menjadi energi kinetik. Energi kinetik pada gilirannya diubah menjadi kerja poros ketika aliran menghantam pisau yang melekat pada poros yang berputar. Jadi turbin (atau expander) terdiri dari set alternatif nozel dan pisau yang berputar dilalui uap atau gas mengalir dalam proses ekspansi kondisi steady yang secara keseluruhan berpengaruh adalah konversi efisien energi internal dari aliran bertekanan tinggi ke dalam kerja poros. Persamaan (2.31) dan (2.32) adalah hubungan energi yang tepat. Namun, istilah energi potensial dapat diabaikan, karena ada sedikit perubahan pada elevasi. Selain itu, dalam setiap turbin yang dirancang dengan baik, perpindahan panas diabaikan dan pipa saluran masuk dan keluar diukur untuk membuat kecepatan cairan kira-kira sama. karena itu Pers (2.3 1) dan (2.32) berkurang menjadi: atau H2 = H1

(7.13) (7.14) jika cairan di turbin mengalami proses ekspansi yang reversibel serta adiabatik, maka proses ini isentropik, dan S1 = S2. Persamaan kedua memungkinkan penentuan keadaan akhir dari fluida dan karenanya dari H2. Untuk kasus khusus, Ws, diberikan oleh Persamaan. (7.14), ditulis: (7.15) Ketika Wsadalah kerja poros actual, maka effisiensi turbine menjadi: (7.16)

Gambar 7.4 Proses Ekspansi Adiabatik pada turbine atau ekspander 7.3 COMPRESSION PROCESSES Sama seperti hasil ekspansi proses pengurangan tekanan dalam fluida yang mengalir, sehingga proses kompresi membawa peningkatan tekanan. Kompresor, pompa, fan, blower, dan pompa vakum semua perangkat yang dirancang untuk tujuan ini. Compressors

Kompresi gas mungkin dicapai dalam peralatan dengan pisau berputar (seperti operasi turbin secara terbalik) atau dalam silinder dengan piston reciprocating. Peralatan Rotary digunakan untuk volume tinggi aliran mana tekanan discharge tidak terlalu tinggi. Untuk tekanan tinggi, kompresor reciprocating yang diperlukan. Seperti halnya turbine pada proses ekspansi, namun karena proses kompresi keadaannya terbalik.Maka effisiensi dari sebuah compressors: (7.17) Efisiensi kompresor biasanya di kisaran 0,7 - 0,8. Asumsi gas yang ideal menyebabkan persamaan relatif sederhana. Dengan Pers. (5.18) untuk gas ideal:

dimana untuk kesederhanaan superscript "ig" telah dihilangkan dari kapasitas panas rata-rata. Jika kompresi isentropik adalah, AS = 0, dan persamaan ini menjadi: (7.18) Diterapkan pada kompresi isentropik, Pers. (4.9) Sesuai dengan Persamaan. (7.15), maka didapat: (7.19) Hasil ini dapat dikombinasikan dengan efisiensi kompresor untuk memberikan: (7.20) Suhu discharge T2 aktual yang dihasilkan dari kompresi juga ditemukan dari Persamaan. (4.9), ditulis kembali sebagai: Sehingga, (7.21) Untuk kasus khusus dari gas ideal dengan kapasitas panas konstan, dengan menggabungkan pers. (7.18) & (7.19), maka didapat: (7.22) (7.23)

Pumps Cairan biasanya digerakkan oleh pompa, umumnya berputar peralatan. Persamaan yang sama berlaku untuk pompa adiabatik untuk kompresor adiabatik Asumsinya, untuk cairan (pada kondisi baik dihapus dari titik kritis) adalah bahwa V adalah independen Integrasi dari P. kemudian memberikan: (7.24) Juga berguna adalah persamaan berikut dari Chap. 6: (7.25) (7.26) Ejectors Ejectors menghilangkan gas atau uap dari ruang dievakuasi dan kompres mereka untuk debit pada tekanan yang lebih tinggi. Dimana pencampuran gas atau uap dengan cairan mengemudi adalah diijinkan, ejector biasanya lebih rendah dalam biaya biaya dan perawatan pertama dari jenis lain vacuum pumps. Seperti diilustrasikan dalam Gambar. 7,7 ejektor yang terdiri dari sebuah nozzle converging|diverging.

Gambar 7.7 Ejector Satu Tahap
