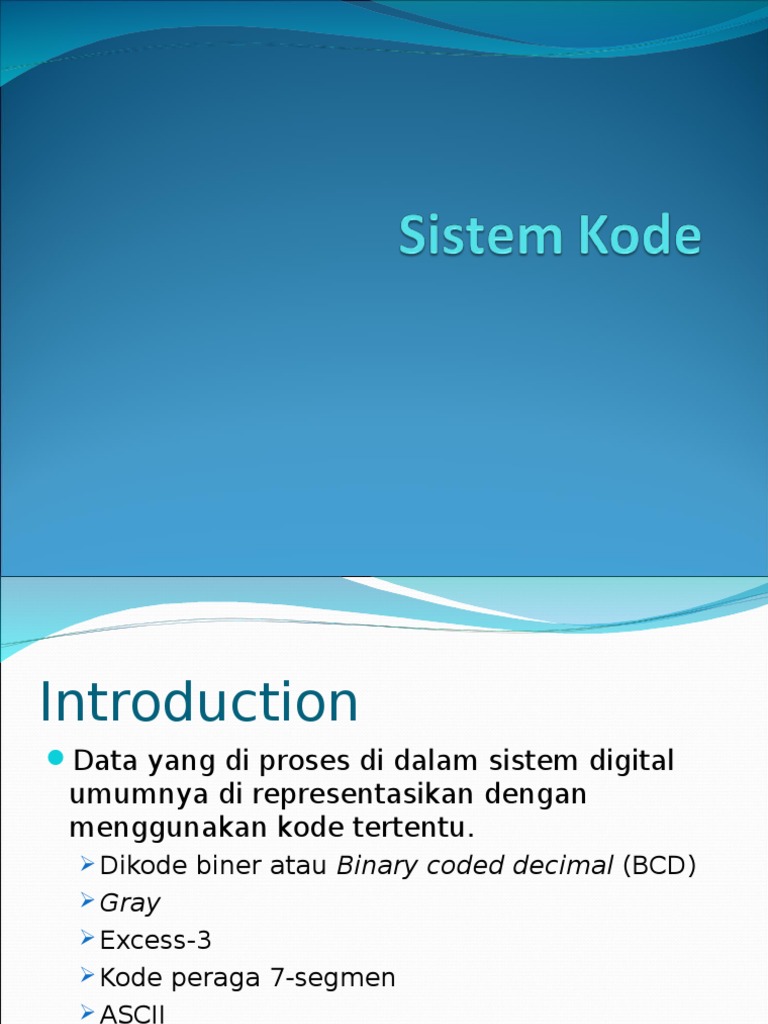

Introduction

Data yang di proses di dalam sistem digital

umumnya di representasikan dengan

menggunakan kode tertentu.
Dikode biner atau Binary coded decimal (BCD)
Gray
Excess-3
Kode peraga 7-segmen
ASCII

Kode-kode dalam sistem digital menggunakan

suatu cara tertentu untuk membentuk

kelompok bilangan biner.
Kode biner 4-bit (Nibble)
Kode biner 8-bit (Byte)
Kode biner 16-bit (Word)
Kode biner 32-bit (Double word)

Kode BCD (Binary Coded

Desimal)
Sistem Binary Coded Desimal (BCD)
direpresentasikan untuk menampilkan digit decimal
sebagai kode biner 4 bit.
Untuk mengkonversikan bilangan decimal ke BCD,
setiap digit decimal dirubah ke 4 bit biner.
Ex ; a. Konversi Bilangan Desimal ke BCD- 8421 :
529!
Jawab :
5

0101
0010
1001
jadi 52910 = 010100101001BCD

Desimal

BCD-8421

Cont
b. Ubah 0110 1000 0011 1001BCD ke sistem
desimal
Jawab :
0110 1000 0011 1001 BCD
sistem BCD
6
8
3
9
sistem Desimal
Dalam sistem kode desimal BCD terdapat 6

buah kode yang tidak dapat digunakan (invalid

code) : 1010, 1011, 1100, 1101, 1110 dan 1111
atau dari ( A B C D E F pada hexadecimal)

Kode Excess-3 (XS-3)

Kode Excess-3 kode yang tiga angka lebih besar dari

Pada XS-3 terdapat 6 buah kode yang tidak dapat

digunakan (invalid code) : 0000, 0001, 0010, 1101,
1110
dan 1111 .

BCD 8421.
Ex : berapa Exces-3 dari
12 = ..... XS-3
Jawab :
1
2
Sistem Desimal
3 3
Sistem XS-3
+
+
4
5
0111
0101
Jadi 45 = 0111 0101 XS-3

Representasi kode BCD dan

kode Excess-3

Kode Grey
Kode Grey biasanya digunakan pada

mecanical incode pada telegraf.

Kode biner yang tak berbobot, kode kelabu

bukan merupakan kode jenis BCD.

Kenaikan hitungan dilakukan hanya dengan
pengubahan keadaan satu bit saja.
Ex : konversikan 1310 dalam bentuk kode grey

Jawab :

Representasi kode Biner

dan kode Grey

Kode
7
segment

Piranti yang digunakan untuk menampilkan

data dalam bentuk desimal adalah LED 7
Segment Display.

Kode ASCII
Merupakan kode biner untuk merepresentasikan

bilangan, huruf dan simbol sehingga di sebut juga kode

alfanumerik.
Komunikasi data yg terjadi antar bagian-bagian di
dalam sistem komputer memungkin kan terjadinya
kesalahan-kesalahan pada bagian data
Untuk mendeteksi kemungkinan adanya kesalahan
pada kode tersebut ditambahkan bit yang di sebut
parity bit (Bit paritas) yg menempatkan sebagai MSB
Terdapat 2 buah metode paritas yang di gunakan oleh
sistem untuk mendeteksi adanya kesalahan yakni
metode paritas genap dan metode paritas ganjil.

ASCII Character code

ERROR DETECTING CODE

Untuk mendeteksi error pada komunikasi

dan prosessing data indikasi deteksi error

untuk setiap karakter informasi / ASCII
ditambah 1 bit parity (even, add)
Ex ;
odd parity
Even parity

ASCII

A = 1000001

01000001

11000001

T = 1010100

01010100

11010100

Latihan
1. Konversikan BCD 8421 dari 684 bilangan
2.
3.
4.
5.
6.

desimal
Konversikan BCD 8421 dari (1001)10?
Berapa ekses-3 dari 7
Berapa bilangan desimal dari 1100 1000 0110
ekses-3
Berapakah kode grey dari 1010 bilangan biner
Mengeksplor sistem kode selain tersebut di
atas
