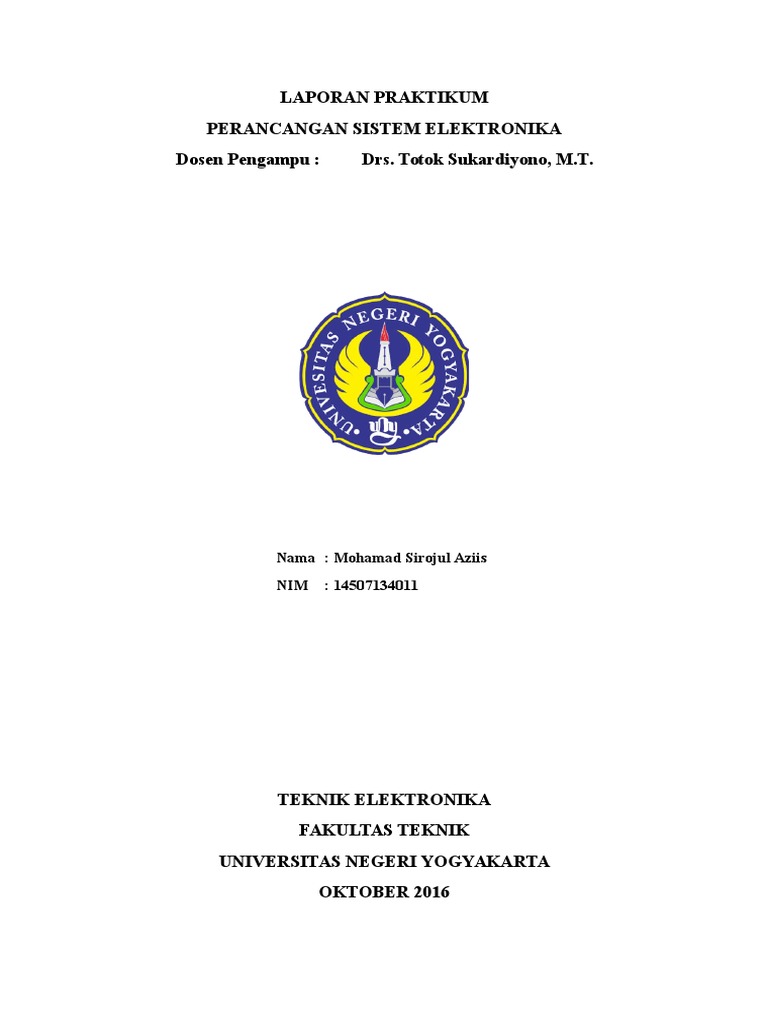

LAPORAN PRAKTIKUM

PERANCANGAN SISTEM ELEKTRONIKA

Dosen Pengampu :

Drs. Totok Sukardiyono, M.T.

Nama : Mohamad Sirojul Aziis

NIM

: 14507134011

TEKNIK ELEKTRONIKA
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
OKTOBER 2016

A. JUDUL
Menggunakan analog input Arduino Uno dengan serial monitor sebagai Output
B. DASAR TEORI
Pin analog pada Arduino (dan mikrokontroller lain pada umumnya) dapat
digunakan untuk input dan output digital. Hanya saja pin analog memiliki fitur untuk
dapat mengubah sinyal analog yang masuk menjadi nilai digital yang mudah diukur.
Pin digital hanya dapat mengenali sinyal 0 volt sebagai nilai LOW dan 5 volt sebagai
nilai HIGH. Sedangkan Pin analog dapat mengenali sinyal pada rentang nilai voltase
tersebut. Hal ini sangat berguna ketika kita hendak mengukur sesuatu dari sensor dan
menggunakan nilai masukan tersebut untuk keperluan lain.
Pin analog ini terhubung dengan converter pada mikrokontroller yang dikenal dengan
istilah analog-to-digital converter (disingkat ADC atau A/D). Converter ini mengubah
nilai analog berbentuk sinyal voltase ke dalam bentuk digital/angka supaya nilai
analog ini dapat digunakan dengan lebih mudah dan aplikatif. Pada Arduino
(mikrokontroller ATMega) converter ini memiliki resolusi 10 bit, artinya nilai hasil
konversi berkisar dari 0 hingga 1023. Pada Arduino UNO, pin analog ditandai dengan
label A0 sampai A5. Pada board lainnya, pin-pin yang diberi tanda A, Analog, ADC
adalah pin analog.
C. ALAT&BAHAN
1 Arduino UNO
Personal computer
1 Sensor LDR
1 ProjectBoard
Beberapa kabel jumper
D. RANGKAIAN & SOURCE CODE
Rangkaian :

Source Code :
int analog_x = A0, read_analog_x, out_analog_x;

int analog_y = A1, read_analog_y, out_analog_y;

int klik = 11, klik_on;
void setup()
{
pinMode(analog_x,INPUT);
pinMode(analog_y,INPUT);
pinMode(klik,INPUT);
Serial.begin(9600);
}
void loop()
{
read_analog_x= analogRead(analog_x);
read_analog_y= analogRead(analog_y);
klik_on= digitalRead(klik);
out_analog_x=map(read_analog_x,0,1023,0,255);
out_analog_y=map(read_analog_y,0,1023,0,255);
Serial.print(out_analog_x);Serial.print("\t");
Serial.print(out_analog_y);Serial.println("\t");
}
E. HASIL DAN ANALISA

F. KESIMPULAN

Setelah melakukan percobaan di atas kita dapat menyimpulkan bahwa nilai resistansi
yang ada dalam serial monitor dapat di ubah-ubah dengan analog input dengan cara
memutar-mutarnya
