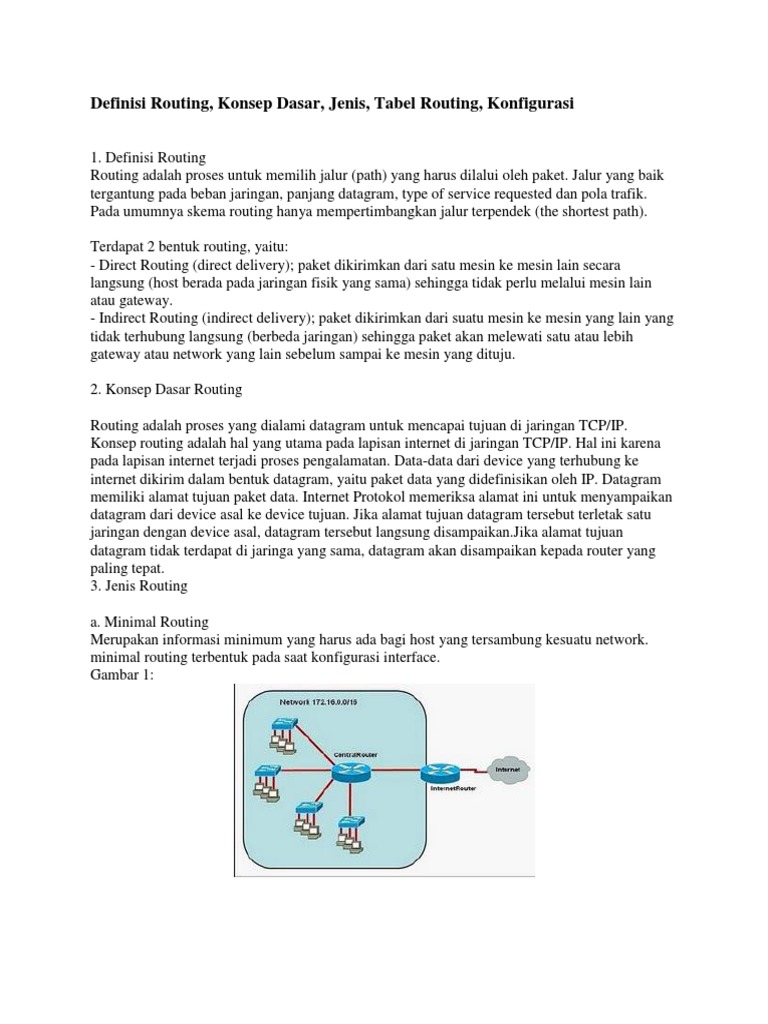

Definisi Routing, Konsep Dasar, Jenis, Tabel Routing, Konfigurasi

1. Definisi Routing
Routing adalah proses untuk memilih jalur (path) yang harus dilalui oleh paket. Jalur yang baik
tergantung pada beban jaringan, panjang datagram, type of service requested dan pola trafik.
Pada umumnya skema routing hanya mempertimbangkan jalur terpendek (the shortest path).

Terdapat 2 bentuk routing, yaitu:

- Direct Routing (direct delivery); paket dikirimkan dari satu mesin ke mesin lain secara
langsung (host berada pada jaringan fisik yang sama) sehingga tidak perlu melalui mesin lain
atau gateway.
- Indirect Routing (indirect delivery); paket dikirimkan dari suatu mesin ke mesin yang lain yang
tidak terhubung langsung (berbeda jaringan) sehingga paket akan melewati satu atau lebih
gateway atau network yang lain sebelum sampai ke mesin yang dituju.

2. Konsep Dasar Routing

Routing adalah proses yang dialami datagram untuk mencapai tujuan di jaringan TCP/IP.
Konsep routing adalah hal yang utama pada lapisan internet di jaringan TCP/IP. Hal ini karena
pada lapisan internet terjadi proses pengalamatan. Data-data dari device yang terhubung ke
internet dikirim dalam bentuk datagram, yaitu paket data yang didefinisikan oleh IP. Datagram
memiliki alamat tujuan paket data. Internet Protokol memeriksa alamat ini untuk menyampaikan
datagram dari device asal ke device tujuan. Jika alamat tujuan datagram tersebut terletak satu
jaringan dengan device asal, datagram tersebut langsung disampaikan.Jika alamat tujuan
datagram tidak terdapat di jaringa yang sama, datagram akan disampaikan kepada router yang
paling tepat.
3. Jenis Routing

a. Minimal Routing
Merupakan informasi minimum yang harus ada bagi host yang tersambung kesuatu network.
minimal routing terbentuk pada saat konfigurasi interface.
Gambar 1:
b. Static Routing
Router meneruskan paket dari sebuah network ke network yang lainnya berdasarkan yang
ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara
manual oleh administrator. Berikut ini adalah karakteristik dari static routing:
 tidak akan mentolerir jika terjadi kesalahan pada konfigurasi yang ada. Jika terjadi perubahan
pada jaringan atau terjadi kegagalan sambungan antara dua atau lebih titik yang terhubung secara
langsung, arus lalu lintas tidak akan disambungkan oleh router.
 konfigurasi routing jenis ini biasanya dibangun dalam jaringan yang hanya
mempunyai beberapa router, umumnya tidak lebih dari 2 atau 3.
 informasi routingnya diberikan oleh orang (biasa disebut administrator jaringan) secara
manual.
 satu router memiliki satu table routing
 Jenis ini biasanya digunakan untuk jaringan kecil dan stabil
Gambar 2:

c. Dynamic Routing
Router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket
dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus
ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router
mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing
berubah, sesuai dengan pelajaran yang didapatkan oleh router. Karakteristik dynamic routing:
 informasi routingnya tidak lagi diberikan oleh orang (manual), melainkan diberikan oleh
software.
 apabila salah satu jalur yang ada mengalami gangguan atau kerusakan peralatan, maka router
akan secara otomatis akan mencari ganti dari jaluryang tidak bisa dipakai lagi.
 menangani jaringan yang lebih kompleks dan luas, atau jaringan yang konfigurasinya sering
berubah ubah (koneksi putus-nyambung)
 jaringannya cerdas (sudah menggunakan komputasi)
 memerlukan routing protokol untuk membuat table routing dan routing protokol ini bisa
memakan sumber daya komputer.
Gambar 3:

Jenis-jenis routing protokol

a. RIP (Routing Information Protocol)
RIP (Routing Information Protocol) adalah jenis protokol kuat digunakan dalam jaringan area
lokal dan jaringan area luas. RIP (Routing Information Protocol) tipe dikategorikan protokol
gateway interior dalam penggunaan algoritma distance vector. Routing protokol informasi
didefinisikan pada tahun 1988. Ia juga memiliki versi 2 dan saat ini kedua versi sedang
digunakan. Secara teknis itu sudah usang oleh teknik yang lebih canggihseperti (OSPF) dan
protokol OSI IS-IS.

b. Interior Gateway routing protokol (IGRP)

Interior Gateway routing protokol (IGRP) Ini adalah Distanceve IGRP (Interior Gateway
Protocol) oleh Cisco. Router digunakan untuk pertukaran data rute dalam suatu sistem
independen. Interior Gateway routing protocol dibuat dalam bagian untuk mengalahkan batas-
batas RIP (RoutingInformation Protocol) dalam jaringan besar. Ia memelihara beberapa
metrikuntuk setiap rute serta keandalan, MTU, beban penundaan, dan bandwidth. Hop
maksimum EIGRP adalah 255 dan update routing transmisi90 detik. Ini diukur dalam protokol
routing classful, tetapi kurang populer karena boros ruang alamat IP.

c. Open Shortest Path First (OSPF)

Open Shortest Path First (OSPF) adalah sebuah protokol routing yangaktif yang digunakan
dalam protokol internet. Terutama itu adalah link state routing protokol dan termasuk ke dalam
kelompok protokol gatewayinterior. Buka Shortest Path First (OSPF) yang beroperasi di dalam
sistem otonomi yang berbeda. Versi 2 dari Jalur terpendek Pertama Terbuka(OSPF) didefinisikan
pada tahun 1998 untuk IPv4 maka versi OSPF 3 dalam RFC 5340 pada tahun 2008. Pertama
Buka Jalur terpendek (OSPF) paling banyak digunakan dalam jaringan perusahaan bisnis besar.

d. Exterior Gateway Protocol (EGP)

Protokol routing yang mutlak bagi internet eksterior gerbang protokol yang ditetapkan tahun
1982 oleh Eric C. EGP (Exterior Gateway Protocol) pada awalnya dinyatakan dalam RFC827
dan benar ditetapkan dalam RFC 904 di 1984.The Exterior Gateway Protocol (EGP) tidak seperti
vektor jarak danjalan protokol vektor. Ini adalah topologi seperti pohon.

e. Peningkatan interior gerbang routing protokol (EIGRP)

Peningkatan Interior Gateway Routing Protocol (EIGRP) berdasarkan IGRP asli mereka saat itu
adalah milik Cisco routing protokol. Ini adalah jarak-vector routing protokol di muka dalam
optimasi untuk mengurangi baik kegoyangan routing yang terjadi setelah perubahan topologi,
ditambah dengan penggunaan bandwidth dan daya proses di router yang mendukung
ditingkatkan interior gateway routing protokol secara otomatis akan mengalokasikan kembali
informasi rute untuk IGRP ( Peningkatan Interior Gateway Routing Protocol) oleh tetangga
bertukar 32 bit EIGRP (Enhanced Interior Gateway Routing Protocol) metrik ke 24 bit IGRP
metrik.Umumnya optimasi berdasarkan pekerjaan DUAL dari SRI yang memastikan operasi
loop bebas dan menawarkan sarana untuk sambungan cepat.

f. Border Gateway Protocol (BGP)

Border Gateway Protocol (BGP) adalah protokol routing inti internet dan bertanggung jawab
untuk menjaga meja jaringan protokol Internet yang mengotorisasi kemampuan jaringan
mencapai antar AS. Border Gateway Protocol (BGP) dinyatakan sebagai jalan protokol vektor.
Tidak menggunakan metrik IGP konvensional tetapi membuat keputusan routing berbasis pada
jalur, kebijakan jaringan. Hal ini dibuat untuk menggantikan Exterior Gateway Protocol (EGP)
routing protokol mengijinkan routing yang sepenuhnya terdesentralisasi untuk mengizinkan
penghapusan Bersih NSF yang izin ke internet untuk berubah menjadi sistem desentralisasi yang
benar-benar. Versi keempat Border Gateway Protocol (BGP) telah digunakan sejak tahun 1994
dan ke-4 versi dari tahun 2006. Versi 4 RFC 4271 memiliki banyak fitur seperti itu memperbaiki
banyak kesalahan sebelumnya, ketidakjelasan menerangi dan membawa t RFC lebih dekat
keindustri praktek.

g. Intermediate System-to-Intermediate System (IS-IS)

Intermediate System-to-Intermediate System (IS-IS) adalah protokol yang besar digunakan oleh
perangkat jaringan untuk menentukan cara terbaik untuk datagram dipromosikan dari sisi ke sisi
paket switched jaringan dan proses ini disebut routing. Ini didefinisikan dalam ISO / IEC 10589
2002 dalam desain referensi OSI. Menengah sistem-ke-intermediate sistem (IS-IS) membedakan
antara tingkat-tingkat seperti tingkat 1 dan tingkat 2. Protokol routing dapat diubah tanpa perlu
menghubungi wilayah intra routing protokol.

4. Tabel Routing
Router akan memberi rekomendasi jalur mana yang paling tepat untuk melewatkan paket data
yang dikirim ke alamat tertentu sesuai dengan informasi yang terdapat pada tabel routing
sehingga pada saat paket data telah dikirimkan atau diarahkan maka router akan melakukan
pemeriksaan yang terdapat pada tabel routing dan router akan menentukan jalur mana yang
paling sesuai dengan informasi yang ada. Ada 2 item yang harus dimasukan oleh tabel routing
untuk mengirim paket data, diantaranya:

• Destination Address merupakan sebuah alamat pada jaringan yang dapat dijangkau oleh router
• Pointer to the Destination merupakan penunjuk yang akan memberitahukan bahwa jaringan
atau network yang dituju dapat terhubung dengan router.
Router akan menyesuaikan informasi yang terdapat pada tabel routing sebelum mengirimkan ke
alamat tujuan sehingga tidak ada yang namanya salah sasaran dalam mengirimkan paket data.

Berikut adalah urutan pada tabel routing untuk menyesuaikan alamat tujuan:
• Host Address
• Subnet
• Group of Subnet
• Major network number
• group of major network numbers
• default address
Jika data yang dikirimkan oleh pengirim ke alamat atau jaringan yang dituju tidak sesuai dengan
entri diatas maka paket data yang telah dikirimkan oleh pengirim akan dibuang dan pengirim
data akan diberikan pesan oleh router bahwa data yang dikirim telah di drop karena
ketidaksesuain dan terjadi kesalahan pengalamatan pada address source pengirim.

Contoh tabel routing pada MikroTik :

5. Contoh Konfigurasi Routing

Berikut merupakan desain dari router yang akan di setting:
setelah kita melihat dari gambar diatas langsung saja kita mengkonfigurasi mulai dari setting ip
address tiap komputer sampai routing static dari tiap router.
Pertama kita setting ip address dari tiap komputer dengan cara Klik 2x pada pc
Setelah itu pilih Dekstop dan pilih ip configuration dan isikan ip yang kita inginkan.Disini saya
menggunakan ip kelas c.

Dan ulangi cara diatas sehingga semua computer yag ada mempunyai ip.
Sebelumnya kita pasti tidak mengetahui apa yang warna merah dan yang warna lain.Disini untuk
router ke switch kita menggunakan fastethernet sedangkan router ke router menggunakan serial
yang merupakan warna merah dan yang warna hitam putus-putus menggunakan
fastethernet.Sekarang kita masuk pada pengaturan router.
Berikut merupakan cara untuk pengaturan router menggunakan CLI.
ROUTER 0 (setting 1 serial, 1 FastEthernet)
Router>enable // mengaktifkan router
Router#configure terminal //untuk mengaktifkan configurasi
Router(config)# interface FastEthernet0/0 //setting interface dari router ke switch
Router(config-if)#ip address 192.168.1.1 255.255.255.0 //setting IP dan subnet mask
Router(config-if)#no shutdown //mengaktifkan setting diatasnya
Router(config-if)#exit //untuk keluar
Router(config)#
Router(config)# interface Serial 2/0 //setting interface serial di router 0
Router(config-if)#ip address 192.168.4.1 255.255.255.0
Router(config-if)#clock rate 64000 //kecepatan clock
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 4 (setting 2 serial, 1 FastEthernet)

Router>enable
Router#configure terminal
Router(config)# interface FastEthernet0/0
Router(config-if)#ip address 192.168.5.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface Serial 2/0
Router(config-if)#ip address 192.168.4.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface Serial 3/0
Router(config-if)#ip address 192.168.6.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 3 (setting 1 serial, 2 FastEthernet)

Router>enable
Router#configure terminal
Router(config)# interface FastEthernet0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface FastEthernet1/0
Router(config-if)#ip address 192.168.5.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface Serial 2/0
Router(config-if)#ip address 192.168.7.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 2 (setting 2 serial, 1 FastEthernet)

Router>enable
Router#configure terminal
Router(config)# interface FastEthernet0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface Serial 2/0
Router(config-if)#ip address 192.168.7.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)# interface Serial 3/0
Router(config-if)#ip address 192.168.6.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit

Setelah kita memkonfigurasi dan member ip address yang ada pada router, tahap selanjutnya
adalah pengaturan static routing.Berikut merupakan cara pengaturannya.

ROUTER 0
Router>enable
Router#configure terminal
Router(config)# ip route 192.168.3.0 255.255.255.0 192.168.4.2
Router(config)# ip route 192.168.2.0 255.255.255.0 192.168.4.2
Router(config)# ip route 192.168.5.0 255.255.255.0 192.168.4.2
Router(config)# ip route 192.168.6.0 255.255.255.0 192.168.4.2

ROUTER 4
Router>enable
Router#configure terminal
Router(config)# ip route 192.168.1.0 255.255.255.0 192.168.4.1
Router(config)# ip route 192.168.3.0 255.255.255.0 192.168.5.2
Router(config)# ip route 192.168.2.0 255.255.255.0 192.168.6.2

ROUTER 3
Router>enable
Router#configure terminal
Router(config)# ip route 192.168.1.0 255.255.255.0 192.168.5.1
Router(config)# ip route 192.168.4.0 255.255.255.0 192.168.5.1
Router(config)# ip route 192.168.2.0 255.255.255.0 192.168.7.1
Router(config)# ip route 192.168.6.0 255.255.255.0 192.168.7.1

ROUTER 2
Router>enable
Router#configure terminal
Router(config)# ip route 192.168.1.0 255.255.255.0 192.168.6.1
Router(config)# ip route 192.168.3.0 255.255.255.0 192.168.7.2
Router(config)# ip route 192.168.5.0 255.255.255.0 192.168.6.1
Router(config)# ip route 192.168.5.0 255.255.255.0 192.168.7.2
Router(config)# ip route 192.168.4.0 255.255.255.0 192.168.6.1

Setelah semua telah dikonfigurasi,cara se;anjutnya mencoba koneksi yang telah kita buat dengan
cara ping ke computer tujuan.Ping dari komputer 0 yang mempunyai ip address 192.1681.2
menuju ke komputer 1 yang mempunyai ip 192.168.2.2.Dan setelah itu ping ke computer yang
lain.Jika hasilnya seperti dibawah ini maka koneksi berhasil
