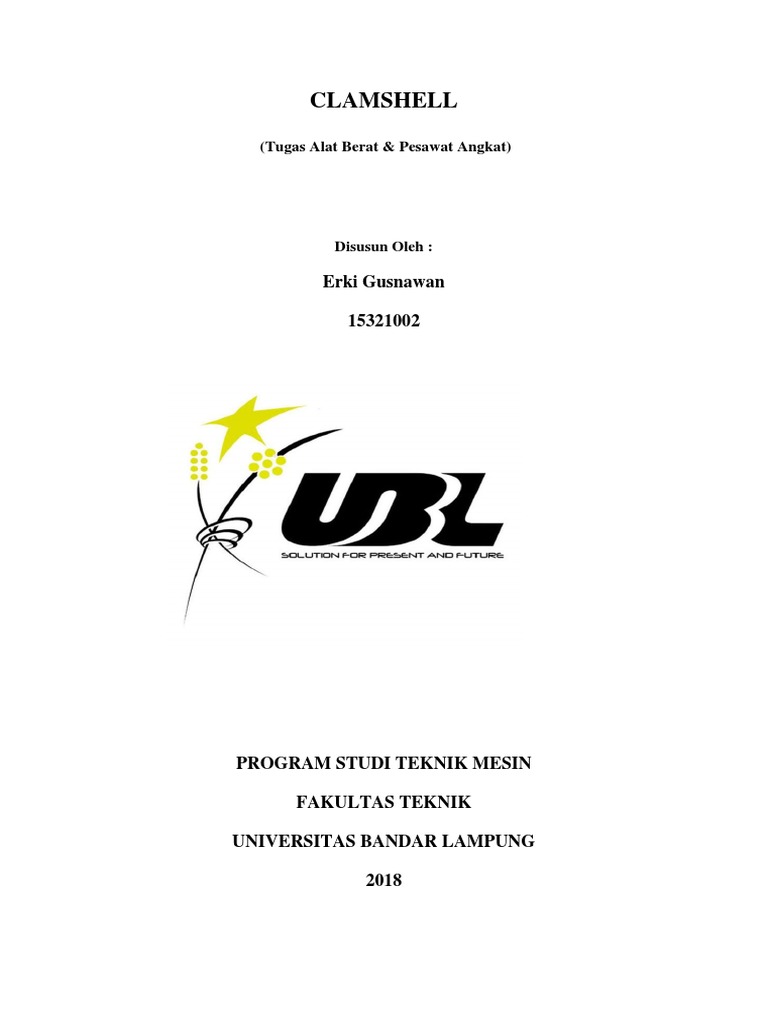

CLAMSHELL

(Tugas Alat Berat & Pesawat Angkat)

Disusun Oleh :

Erki Gusnawan

15321002

PROGRAM STUDI TEKNIK MESIN

FAKULTAS TEKNIK

UNIVERSITAS BANDAR LAMPUNG

2018
Definisi Alat Berat

Alat berat adalah merupakan alat yang digunakan untuk membantu manusia dalam

melakukan pekerjaan pembangunan suatu struktur bangunan. Alat berat merupakan faktor

penting di dalam proyek, terutama proyek konstruksi maupun pertambangan dan kegiatan

lainnya dengan skala yang besar.

Secara Umum Pengertian Alat berat adalah segala macam peralatan/pesawat mekanis

termasuk attachment Dan implementnya baik yang bergerak dengan tenaga sendiri (self

propelled) atau ditarik (towed-type) maupun yang diam ditempat (stationer) dan mempunyai

daya lebih dari satu kilo watt, yang dipakai untuk melaksanakan pekerjaan kontruksi

pertambangan, industri umum, pertanian/kehutanan dan/atau bidang-bidang pekerjaan

lainnya, sepanjang tidak merupakan alat processing langsung. Dalam pengoperasian alat berat

banyak hal dan aspek yang harus diperhatikan, mulai dari ketrampilan dan skill operator,

prosedur pengoperasian alat, aspek keselamatan kerja (K3) dan aspek perawatan dan

troubleshooting.

Pengelompokan Alat Berat

Pengelompokan alat berat dibedakan menjadi dua bagian antara lain Berdasarkan

penggeraknya (Prime-mover) dan Berdasarkan fungsinya. Berikut adalah penjelasannya.

1. Berdasarkan penggeraknya (Prime-mover)

Prime mover adalah penggerak utama Alat Berat, seperti halnya kendaraan dapat

bergerak maju/ mundur dalam kecepatan tertentu. Prime mover beroperasi disesuaikan

dengan fungsi Attachement yang terpasang.

 Attachment adalah peralatan yang terpasang pada Alat Berat. Dimana bentuk dan

konstruksinya disesuaikan dengan tujuan penggunaan dilapangan atau medan yang akan

diterjuni oleh Alat Berat yang bersangkutan. Prime mover terdiri dari 2 jenis, yaitu :

1. Tractor. Merupakan sebagai penggerak utama Alat Berat, yang dapat berjalan

maju/mundur. Attachement terpasang pada rangka, dimana operator harus berbalik

bila akan mengoperasikan attachment yang berada didepan atau belakang Alat Berat.

2. Excavator.Merupakan sebagai penggerak utama Alat Berat, yang dapat berjalan

maju/mundur. Attachement dapat berputar bersama-sama dengan kabin operator.

2. Berdasarkan fungsinya

1. Alat Pengolah Lahan.

Kondisi lahan proyek kadang-kadang masih merupakan lahan asli yang harus

dipersiapkan sebelum lahan tersebut mulai diolah. Jika pada lahan masih terdapat

semak atau pepohonan maka pembukaan lahan dapat dilakukan dengan menggunakan

dozer. Untuk pengangkatan lapisan tanah paling atas dapat digunakan scraper.

Sedangkan untuk pembentukan permukaan supaya rata selain dozer dapat digunakan

juga motor grader.

2. Alat Penggali.

Jenis alat berat ini dikenal juga dengan istilah Backhoe loader. Beberapa alat

berat digunakan untuk menggali tanah dan batuan. Yang termasuk didalam kategori

ini adalah front shovel, backhoe, dragline, dan clamshell.

3. Alat Pengangkut Material.

Crane termasuk di dalam kategori alat pengangkut material, karena alat ini

dapat mengangkut material secara vertical dan kemudian memindahkannya secara

horizontal pada jarak jangkau yang relatif kecil. Untuk pengangkutan material lepas

(loose material) dengan jarak tempuh yang relatif jauh, alat yang digunakan dapat

berupa belt, truck dan wagon. Alat-alat ini memerlukan alat lain yang membantu

memuat material ke dalamnya.

4. Alat Pemindahan Material.

Yang termasuk dalam kategori ini adalah alat yang biasanya tidak digunakan

sebagai alat transportasi tetapi digunakan untuk memindahkan material dari satu alat

ke alat yang lain. Loader adalah alat pemindahan material.

5. Alat Pemadat.

Jika pada suatu lahan dilakukan penimbunan maka pada lahan tersebut perlu

dilakukan pemadatan. Pemadatan juga dilakukan untuk pembuatan jalan, baik untuk

jalan tanah dan jalan dengan perkerasan lentur maupun perkerasan kaku. Yang

termasuk sebagai alat pemadat adalah tamping roller, pneumatic tired roller,

compactor, dan lain-lain.

6. Alat Pemproses Material.

Alat ini dipakai untuk mengubah batuan dan mineral alam menjadi suatu

bentuk dan ukuran yang diinginkan. Hasil dari alat ini misalnya adalah batuan

bergradasi, semen, beton, dan aspal. Yang termasuk didalam alat ini adalah crusher

dan concrete mixer truck. Alat yang dapat mencampur material di atas juga
 dikategorikan ke dalam alat pemroses material seperti concrete batch plant dan

asphalt mixing plant.

7. Alat Penempatan Akhir Material.

Alat digolongkan pada kategori ini karena fungsinya yaitu untuk

menempatkan material pada tempat yang telah ditentukan. Ditempat atau lokasi ini

material disebarkan secara merata dan dipadatkan sesuai dengan spesifikasi yang telah

ditentukan. Yang termasuk di dalam kategori ini adalah concrete spreader, asphalt

paver, motor grader, dan alat pemadat.

 CLAMSHELL

A. Pengertian Clamshell

Clamshell adalah sebuah alat berat yang mirip dengan dragline dan berfungsi

untuk mengangkut material. Alat berat ini digunakan untuk mengerjakan material

lepas, seperti pasir, kerikil, lumpur, dan semacamnya. Cara kerjanya adalah dengan

mengisi bucket, mengangkat ke atas secara vertikal, kemudian diangkut menuju

tempat yang dikehendaki untuk selanjuutnya ditumpahkan ke alat pengangkut lain

atau untuk ditimbun. Bucket clamshell sendiri terdiri atas beberapa ukuran dan

memiliki dua jenis, yaitu heavy duty bucket dan juga light duty bucket. Heavy duty

bucket biasanya digunakan untuk penggalian dan dilengkapi dengan gigi yang dapat

dilepas. Sementara itu, light duty bucket merupakan bucket yang digunakan untuk

mengangkat bahan ringan—karenanya alat ini tidak dilengkapi oleh gigi-gigi.

Kapasitas bucket dalam clamshell dibedakan menjadi 3 macam ukuran, yaitu

water level capacity, plate line capacity, dan juga heaped capacity. Water heater

capacity merupakan bucket dengan kapasitas yang memungkinkan bucket mampu

digantungkan setinggi permukaan air, plate line capacity merupakan bucket yang bisa

terisi rata hingga mengikuti garis sepanjang puncak clamshell, dan headed capacity

merupakan bucket dengan kapasitas yang cukup besar dan menumpuk.

Berat bucket sangat berpengaruh pada kemampuan gali Calmshell. Pada heavy

duty bucket dapat menggali tanah yang cukup keras kecuali bahan batuan yang

kompak. Namun berat bucket akan menambah beban, sehingga akan mengurangi daya

gunanya. Light duty bucket dapat bekerja lebih cepat dengan beban bucket yang
ringan, tetapi mampu menggali tanah yang keras, dan akan cepat rusak jika

dipaksakan. Karena itu bisa digunakan medium duty bucket atau all purpose bucket

yang umum penggunaanya.

Kemampuan calmshell ditentukan oleh batas-batas gaya angkat crane yang

diberikan. Terutama pada mobile crane, gaya angkat diberikan secara teliti untuk

menghinari tergulingnya alat. Pada umumnya gaya angkat maksimal diberikan atas

dasar 75% kekuatan yang tersedia pada mesin dan 85% dari beban yang dapat

menggulingkan crane. Pada crawler crane jarak antara pasangan crawler dibuat lebih

besar daripada yang khusus untuk dibuat shovel, juga pada counterwelight yang

dipasang sebagai imbangan terhadap beban yang dibuat lebih besar.

Gaya angkat Calmshell berangsur-angsur turun dengan bertambahnya jarak

jangkaun boom. Jarak ini dapat diperbesar dengan memperpanjang boom. Standar

boom adalah 30 ft dengan ekstension kerja calmshell agar selalu diusahakan

pengguna boom yang sependek mungkin, supaya dapat bekerja dengan maksimal

gaya angkat cranenya, serta sudut swing yang sekecil-kecilnya untuk memperkecil

cycle tyme.
 Tabel Kapasitas crane model 255 A. TC (lbs).

Maksimal panjang boom untuk clamshell hanya diperbolehkan 50 ft, dengan

ketentuan sebagai berikut : 1. single port hoist line untuk beban sampai dengan 8000

lbs, 2. two part hoist line untuk beban sampai dengan 16000 lbs, 3. three part hoist

line untuk beban sampai dengan 24000 lbs, 4. four part hoist line untuk beban sampai

dengan 32000 lbs, 5. five part hoist line untuk beban sampai dengan 40000 lbs.

Produksi Clamshell Sebelum kita bekerja dengan clamshell, pertama-tama kita pilih

panjang boom dan sudut kerja boom yang paling menguntungkan. Hal-hal yang

mempengaruhi antara lain gaya mampu crane, jarak penggalian, dan tinggi

pembuangan. Pada tabel 3.8. diberikan beberapa ukuran medium welight bucket

(general purpose type clamshell bucket) yang umum digunakan.

 Tabel Spesifikasi medium welight bucket clamshell

Contoh Perhitungan

Clamshell dengan ukuran 1,5 cu-yd medium welight bucket digunakan untuk

memindahkan pasir dari stockpile ke hopper setinggi 25 ft di atas permukaan tanah.

Sudut swing 90⁰, berat volume pasir 99 lbs/cu-ft (LM), spesifikasi crane model 255A

TC, kecepatan hoist line 153 fpm, kecepatan swing 4 rpm. Berapakah produksi

clamshell per jamnya jika efisiensi kerja 50 menit per jam ?

Dipilih ukuran boom, panjang boom 50 ft, jangkauan 30 ft, kemampuan

angkat12400 lbs. OK!

 Ketika mengoperasikan clamshell, yang perlu Anda perhatikan adalah proses

penggalian dan pengangkutan sangat bergantung dengan beban bucket dan

kapasitasnya. Selain itu, jangkauan dari clamshell juga bergantung pada panjang dari

boom-nya. Jika ingin memaksimalkan daya angkat, maka disarankan untuk

menggunakan boom sependek mungkin agar alat berat tetap stabil.

B. Fungsi Clamshell

Fungsi Clamshell Sebagai Alat Penggali Pada umumnya clamshell digunakan

untuk penggalian tanah lepas seperti pasir, kerikil, batuan pecah, dan lain-lain.

Clamshell mengangkat material secara vertikal. Ukuran bucket pada clamshell

bervariasi antara ringan sampai berat. Bucket yang ringan umumnya digunakan untuk

memindahkan material, sedangkan bucket berukuran berat digunakan untuk menggali.

Pada bucket yang berukuran berat umumnya dipasangkan gigi yang membantu alat

dalam menggali material. Dalam pemilihan tipe bucket perlu diperhatikan bahwa

bucket yang berat dapat mempersulit pengangkutan namun membantu penggalian.

Pada pengoperasian clamshell perlu diperhatikan bahwa penggalian

 tergantung pada berat bucket serta kapasitas mesin seperti yang telah dijelaskan di

atas. Selain itu panjang rantai akan mempengaruhi kedalaman penggalian. Sedangkan

jangkauan clamshell akan tergantung pada panjang boom. Untuk memaksimalkan

daya angkat clamshell maka boom yang digunakan sependek mungkin. Hal ini erat

kaitannya dengan kestabilan alat. Semakin panjang boom maka alat akan semakin

tidak stabil yang pada akhirnya akan menurunkan daya angkat alat. Daya angkat

clamshell juga dapat ditingkatkan dengan memperkecil sudut swing.

Pada umumnya waktu siklus clamshell didapat dari hasil perkiraan

berdasarkan pengalaman. Siklus kerja clamshell meliputi kegiatan-kegiatan pengisian

(filling) bucket, pengangkatan bucket penuh, berputar, dan pembongkaran (dumping).

Secara lebih detail, cara kerja clamshell pada saat pengisian bucket adalah sebagai

berikut :

1. Bucket digantungkan pada kepala crane melalui hoist cable .

2. Kemudian tag cable dilepas.

3. Bucket turun karena beratnya sendiri dan rahangnya membuka.

4. Untuk mengisi bucket, rahang ditutup dengan menarik tag cable.

C. Cara Kerja Clamshell

Cara kerja clamshell dengan mengisi bucket, mengangkat secara vertikalke

atas, kemudian gerakan swing dan mengangkutnya ke tempat yang dikehendakidi

sekelilingnya untuk kemudian ditumpahkan ke dalam truk, atau alat-alat angkut lain,

atau hanya menimbun saja. Karena cara mengangkat dan membuang muatanvertikal,

maka clamshell cocok untuk pekerjaan pengisian pada hopper yang lebih tinggi

letaknya.
 Gambar Clamshell berikut :

D. Gambar dan bagian-bagian Clamshell.

Gambar Excavator Clamshell

 Gambar bucket Clamshell.

Hydraulic Clamshell Bucket

Clamshell Bucket.

Clamshell Bucket
 Orange Bucket

E. Contoh Alat.

Excavator hydroulic clamshell bucket

F. Kesimpulan.

berfungsi untuk mengangkut material. Alat berat ini digunakan untuk

mengerjakan material lepas, seperti pasir, kerikil, lumpur, dan semacamnya.

Kelebihan : dapat digunakan untuk menggali sungai dan saluran.

Kekurangan : tidak dapat untuk menggali tebing.

G. Sumber

http://fungsialat.blogspot.com/2015/04/fungsi-clamshell-sebagai-alat-penggali.html

http://ronitwinter.blogspot.com/2015/03/material-handling-clamshell.html

https://junaidawally.blogspot.com/2013/06/clamshell.html

https://www.google.com/search?q=bagian+bagian+clamshell&safe=strict&client=fire
fox-b-ab&tbm=isch&tbs=rimg:CdD723PG6Q24Ijj7CHywz8_1xIDd-
L_1QTmzTE5cW6_1drHYlHgqi40yCriFHR0dyLPpjAqVaAlhMSUPV8NS8uLPKdf
eSoSCfsIfLDPz_1EgEei9rEpm2C2yKhIJN34v9BObNMQRm3xcYa422e4qEgnlxbr9
2sdiURFiRYvKG5otKioSCeCqLjTIKuIUEevcF974ZaWkKhIJdHR3Is-
mMCoRggsg12yT5vQqEglVoCWExJQ9XxFIV6OAudmkRyoSCQ1Ly4s8p195EfL
Nhe-
9dntG&tbo=u&sa=X&ved=2ahUKEwiL6anj3vzdAhVGSX0KHYzcDcEQ9C96BAg
BEBg&biw=1366&bih=654&dpr=1#imgrc=veDG7lbpjdOhNM:

https://www.google.com/search?q=bagian+bagian+clamshell&safe=strict&client=fire
fox-b-ab&tbm=isch&tbs=rimg:Cb3gxu5W6Y3TIjjSH5HAxq47ZQ-
pWKMwnZC0b9LucX719ws3fwLS1yLHyoMGNTP9qn96pfgMw5OV8K-
_1SZmTds_1aYSoSCdIfkcDGrjtlEfTytv8zE7wIKhIJD6lYozCdkLQRqYCrSxJSjbwq
Eglv0u5xfvX3CxFgPBu4INM1GCoSCTd_1AtLXIsfKEU371bgsx5oJKhIJgwY1M_1
2qf3oRrCZVGoL0LVoqEgml-AzDk5XwrxHT7oHRl-
rxwSoSCb9JmZN2z9phETjQ3UyJmw31&tbo=u&sa=X&ved=2ahUKEwjLleb53vzd
AhWHTn0KHR7BCVAQ9C96BAgBEBg&biw=1366&bih=654&dpr=1#imgrc=D6l
YozCdkLT2IM:

http://mithahadi08.blogspot.com/2016/01/alat-berat-konstruksi-teknik-sipil.html

http://seputarpengertian.blogspot.com/2017/07/pengertian-alat-berat-serta-
pengelompokannya.html
