5.

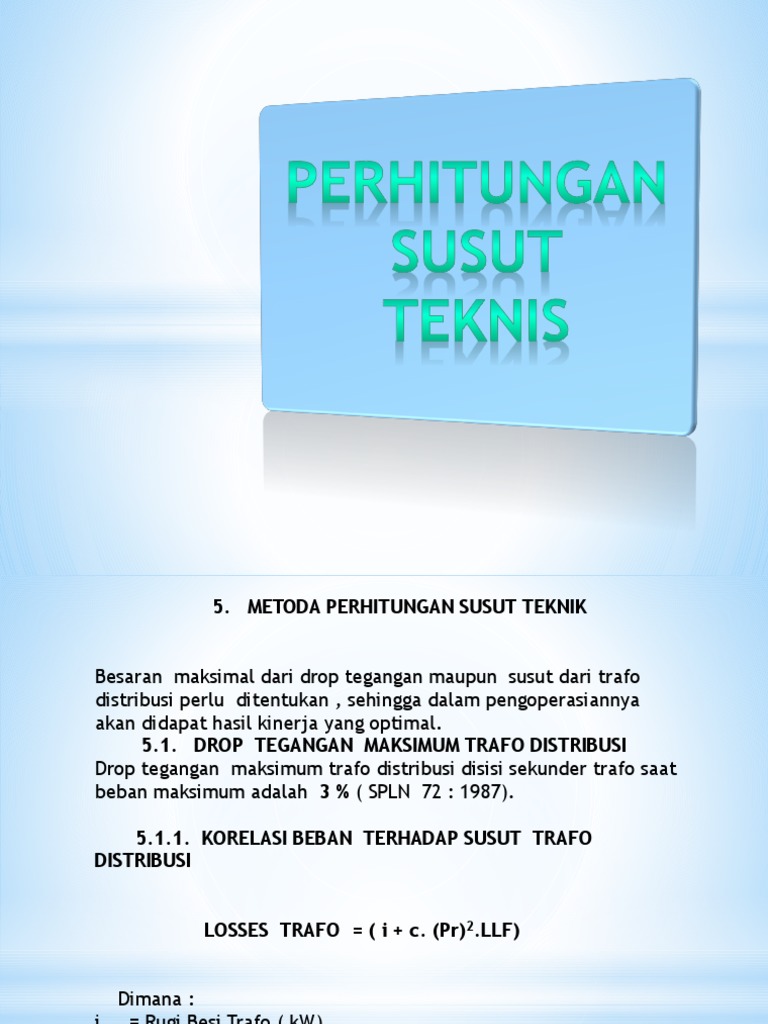

METODA PERHITUNGAN SUSUT TEKNIK

Besaran maksimal dari drop tegangan maupun susut dari trafo

distribusi perlu ditentukan , sehingga dalam pengoperasiannya
akan didapat hasil kinerja yang optimal.
5.1. DROP TEGANGAN MAKSIMUM TRAFO DISTRIBUSI
Drop tegangan maksimum trafo distribusi disisi sekunder trafo saat
beban maksimum adalah 3 % ( SPLN 72 : 1987).

5.1.1. KORELASI BEBAN TERHADAP SUSUT TRAFO

DISTRIBUSI

LOSSES TRAFO = ( i + c. (Pr)2.LLF)

Dimana :
i = Rugi Besi Trafo ( kW)
c = Rugi Tembaga ( kW)
LLF = Load Loss factor . 0,3 LF+0,7(LF)^2
Pr = Pembebanan Trafo rata-rata (%).
Catatan = Rugi Besi dan tembaga diambil dari SPLN 50:1997
Losses maksimum 1,5 % ( pada temperatur 75 0C )
 GRAFIK PEMBEBANAN THD SUSUT
UNTUK TRAFO DISTRIBUSI
5,5

TRAFO 50 KVA
5,0

TRAFO 200 KVA

4,5
TRAFO 630 KVA

4,0
NILAI SUSUT (%)

3,5

3,0

2,5

2,0

1,5

1,0
10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110%
PEMBEBANAN
 GRAFIK PEMBEBANAN THD SUSUT
UNTUK TRAFO DISTRIBUSI
5,5

TRAFO 25 KVA
5,0

TRAFO 160 KVA

4,5

TRAFO 250 KVA

4,0
NILAI SUSUT (%)

3,5

3,0

2,5

2,0

1,5

1,0
10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110%
PEMBEBANAN
5.2. METODA PERHITUNGAN SUSUT TEKNIK

KORELASI DROP TEGANGAN DAN SUSUT UNTUK MENDAPATKAN DROP TEG DAN
SUSUT YANG DIKEHENDAKI PERLU MEMASUKKAN PARAMETER-PARAMETER
ANTARA LAIN :
- Ukuran (Luas penampang)/jenis Penghantar
- Beban Nominal Penghantar
- Panjang Jaringan
- Cos Phi

SPLN 72 : 1987 DAPAT DIDESAIN SEBUAH JARINGAN TM DENGAN KRITERIA DROP

TEGANGAN SBB :

- Drop tegangan JARINGAN SPINDEL max 2 %

- Drop tegangan JARINGAN OPEN LOOP DAN RADIAL max 5 %
- Susut Teknis JARINGAN SPINDEL max 1 %
- Susut Teknis JARINGAN OPEN LOOP DAN RADIAL max 2,3 %
FORMULA PERHITUNGAN DROP TEGANGAN SISTEM 3 FASA DAN 3 KAWAT
BEBAN DI UJUNG DAN SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*100)/(KVLL)^2

BEBAN DI TENGAH DAN UJUNG DAN SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*0,75*100)/(KVLL) ^2

BEBAN MERATA DAN SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*0,50*100)/(KVLL) ^2

FORMULA PERHITUNGAN DROP TEGANGAN SISTEM 3 FASA DAN 3 KAWAT

% Drop Voltage = Jatuh Tegangan (%)

Dimana :
P = Daya Nominal yang tersalur (MVA)
R = Resistance Jaringan (Ohm/km)
X = Reactance Jaringan (Ohm/km)
KVLL = Tegangan Phasa to Phasa (20 KV)
KVLN = Tegangan Phasa to Neutral (11,6 kV)
FORMULA PERHITUNGAN DROP TEGANGAN SISTEM 3 FASA DAN 3 KAWAT

% Drop Voltage = Jatuh Tegangan (%)

Dimana :
P = Daya Nominal yang tersalur (MVA)
R = Resistance Jaringan (Ohm/km)
X = Reactance Jaringan (Ohm/km)
KVLL = Tegangan Phasa to Phasa (20 KV)
KVLN = Tegangan Phasa to Neutral (11,6 kV)

FORMULA PERHITUNGAN SUSUT TEKNIS SISTEM 3 FASA DAN 3 KAWAT

BEBAN DI UJUNG DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF ( Watt )

BEBAN DI TENGAH DAN UJUNG DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF * LDF1 ( Watt )

BEBAN MERATA DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF * LDF2 ( Watt )

FORMULA PERHITUNGAN SUSUT TEKNIS SISTEM 3 FASA DAN 3 KAWAT
Dimana :
I = Arus beban yang mengalir pada jaringan
R = Resistansi Jaringan (Ohm/km)
L = Panjang Jaringan (km)
LLF = Loss Load Factor
LDF1 = Load Density faktor (0,625)
LDF2 = Load density faktor (0,333)

JANGKA WAKTU PENGEMBANGAN JAR BARU

Guna Efektifitas dan efisiensi dalam pembangunan JTM harus
mempertimbangkan beban sampai 5 tahun ke depan

PEMBEBANAN JARINGAN
Dalam pengoperasian JTM pembebanan tidak boleh melebihi Kemampuan
nominal yang telah direncanakan sehinngga Drop Tegangan dan Susut
tercapai sesuai yang rencanakan
Panjang Jaringan dapat didesain dengan mempertimbangkan DROP TEGANGAN
DAN SUSUT TEKNIS JARINGAN.
Untuk mendapatkan DROP TEG DAN SUSUT yang dikehendaki perlu
memasukkan parameter-parameter antara lain :

- Ukuran (Luas penampang)/jenis Penghantar

- Beban Nominal Penghantar
- Panjang Jaringan
- Cos Phi

METODA PERHITUNGAN SUSUT TEKNIK SPLN 72 : 1987 DAPAT DIDESAIN SEBUAH

JARINGAN TEGANGAN RENDAH DENGAN KRITERIA DROP TEGANGAN SBB :

- Drop Tegangan Rendah Maksimum 4 %

- Susut Teknis maksimum 2,5%
- Jenis Penghantar yang digunakan TIC 3x70 + 50 mm2
FORMULA PERHITUNGAN DROP TEGANGAN SISTEM 3 FASA DAN 4 KAWAT :
BEBAN DI UJUNG DAN SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*100)/(VLL) ^2

BEBAN DI TENGAH DAN UJUNG SERTA SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*0,75*100)/(VLL) ^2

BEBAN MERATA DAN SEIMBANG :

% Drop Voltage = (P*L*(R*Cos Q + X*Sin Q)*0,50*100)/(VLL) ^2

FORMULA PERHITUNGAN DROP TEGANGAN SISTEM 3 FASA DAN 4 KAWAT :

% Drop Voltage = Jatuh Tegangan (%)

Dimana :
P = Daya Nominal yang tersalur (VA)
L = Panjang Trunc Line JTM (kms)
R = Resistance Jaringan (Ohm/km)
X = Reactance Jaringan (Ohm/km)
VLL = Tegangan Phasa to Phasa (400V)
FORMULA PERHITUNGAN SUSUT TEKNIS SISTEM 3 FASA DAN 4 KAWAT

BEBAN DI UJUNG DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF ( Watt )

BEBAN DI TENGAH DAN UJUNG DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF * LDF1 ( Watt )

BEBAN MERATA DAN SEIMBANG :

ESusut_teknis = 3*(I)^2 * R * L * LLF * LDF2 ( Watt )

FORMULA PERHITUNGAN SUSUT TEKNIS SISTEM 3 FASA DAN 4 KAWAT

Dimana :
I = Arus beban yang mengalir pada jaringan (A)
R = Resistansi Jaringan (Ohm/km)
L = Panjang Jaringan (kms)
LLF = Loss Load Factor
LDF1 = Load Density faktor (0,625)
LDF2 = Load density faktor (0,333)
JUMLAH SAMBUNGAN RUMAH (SR ) SERI/DERET DIBATASI UNTUK MENDAPATKAN
DROP TEGANGAN MAKSIMUM 1 % (SPLN 72 : 1987) TEGANGAN PELAYANAN TIDAK
BOLEH KURANG DARI 208 VOLT (SESUAI SPLN NO. 1 : 1995 )

FORMULA PERHITUNGAN SUSUT 1 SR DERET ADALAH :

S Watt = 2 * ( I ) ^2 * RL * LLF
S kWh = 2 * ( I ) ^2 * RL * LLF * T * 1000-3

FORMULA PERHITUNGAN SUSUT 5 SR DERET ADALAH :

S Watt = 11 * ( I ) ^2 * RL * LLF
S kWh = 11 * ( I ) ^2 * RL * LLF * T * 1000-3

Dimana :
I = Arus beban rata-rata yang mengalir pada waktu beban puncak
RL = Tahanan penghantar dengan panjang rata-rata 35 m
Penampang disesuaikan dengan beban
TABEL PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150mm2, BEBAN DI UJUNG
TABEL PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150mm2, BEBAN DI UJUNG
GRAFIK PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150mm2, BEBAN DIUJUNG
LAMPIRAN 11b
GRAFIK PANJANG PENGHANTAR VS BEBAN
UNTUK PENGHANTAR A3C 150 MM
BEBAN UJUNG SEIMBANG
80,00

LOSSES 2 %
LOSSES 3 %
lOSSES 3,5 %
60,00
LOSSES 4 %
LOSSES 4,5 %
PANJANG JTM (KMS)

LOSSES 5 %

40,00

20,00

0,00
29 58 87 116 145 174 232
ARUS BEBAN (AMPERE )
GRAFIK PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150 mm2 BEBAN DI TENGAH DAN DI UJUNG

LAMPIRAN 7b
PANJANG JARINGAN VS BEBAN
UNT UK BEBAN 3 PHASA DIT ENGAH DAN DIUJUNG
SEIMBANG
PENGHANT AR A3C 150 MM2
80,00

70,00
DROP TEG. 2%
DROP TEG. 3%
DROP TEG. 3,5 %
60,00 DROP TEG. 4%
DROP TEG. 4,5 %
DROP TEG. 5%

50,00
PANJANG JTM ( KMS )

40,00

30,00

20,00

10,00

0,00
29 58 87 115 144 173 202 231
ARUS BEBAN (AMPERE)
 TABEL PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150 mm2, BEBAN DI TENGAH DAN DI UJUNG

LAMPIRAN 7b
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI DROP TEGANGAN YANG DIHARAPKAN
PENGHANTAR A3C150 MM2
KONDISI BEBAN 3 PHASA DI TENGAH DAN UJUNG SERTA SEIMBANG

BEBAN PENYULANG TEGANGAN PANJANG JTM (KMS)

L-L
DROP TEGANGAN YANG DIHARAPKAN ( % )

( MVA ) (AMPERE) ( KV) 2 3,0 3,5 4,0 4,5 5,0

1,00 29 20 28,40 42,60 49,70 56,80 63,90 71,00

2,00 58 20 14,20 21,30 24,85 28,40 31,95 35,50
3,00 87 20 9,47 14,20 16,57 18,93 21,30 23,67
4,00 115 20 7,10 10,65 12,43 14,20 15,98 17,75
5,00 144 20 5,68 8,52 9,94 11,36 12,78 14,20
6,00 173 20 4,73 7,10 8,28 9,47 10,65 11,83
7,00 202 20 4,06 6,09 7,10 8,11 9,13 10,14
8,00 231 20 3,55 5,33 6,21 7,10 7,99 8,88
14,65 425 20 1,94 2,91 3,39 3,88 4,36 4,85

Catatan : KHA A3C 150 mm2 adalah 425 Ampere.

 TABEL PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
A3C 150 mm2 BEBAN MERATA

LAMPIRAN 9b
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI DROP TEGANGAN YANG DIHARAPKAN
PENGHANTAR A3C150 MM2
KONDISI BEBAN 3 PHASA MERATA DAN SEIMBANG

BEBAN PENYULANG TEGANGAN PANJANG JTM ( KMS)

L-L
DROP TEGANGAN YANG DIHARAPKAN ( % )

( MVA ) (A) ( KV) 2 3,0 3,5 4,0 4,5 5,0

1,00 29 20 42,60 63,90 74,55 85,21 95,86 106,51

2,00 58 20 21,30 31,95 37,28 42,60 47,93 53,25
3,00 87 20 14,20 21,30 24,85 28,40 31,95 35,50
4,00 115 20 10,65 15,98 18,64 21,30 23,96 26,63
5,00 144 20 8,52 12,78 14,91 17,04 19,17 21,30
6,00 173 20 7,10 10,65 12,43 14,20 15,98 17,75
7,00 202 20 6,09 9,13 10,65 12,17 13,69 15,22
8,00 231 20 5,33 7,99 9,32 10,65 11,98 13,31
14,65 425 20 2,91 4,36 5,09 5,82 6,55 7,27

Catatan : KHA A3C 150mm2 adalah 425 Ampere

 PANJANG VS BEBAN UNTUK DROP TEG.TERTENTU
TIC 3x70 + 50 mm2, BEBAN DI UJUNG
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI DROP TEGANGAN YANG DIHARAPKAN
PENGHANTAR TIC 3 x 70 + 50 MM2
KONDISI BEBAN 3 PHASA DI UJUNG DAN SEIMBANG

BEBAN PENYULANG TEGANGAN PANJANG JTR (MS)

L-L
DROP TEGANGAN YANG DIHARAPKAN ( % )

(K VA ) (A) ( V) 2 3,0 3,5 4,0 5,0 6,0

25,00 36 400 298 447 522 596 746 895

50,00 72 400 149 224 261 298 373 447
75,00 108 400 99 149 174 199 249 298
100,00 144 400 75 112 130 149 186 224
125,00 180 400 60 89 104 119 149 179
130,25 188 400 57 86 100 114 143 172

Catatan : KHA TIC 3 X 70 + 50 mm2 adalah 188 Ampere

 PANJANG VS BEBAN UNTUK LOSSES TERTENTU
TIC 3x150 mm2, BEBAN DI UJUNG

LAMPIRAN 18 a
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI SUSUT TEKNIS YANG DIHARAPKAN
PENGHANTAR TIC 3x 70 + 50 MM2
KONDISI BEBAN 3 PHASA DI UJUNG DAN SEIMBANG

BEBAN PENYULANG TEGANGAN PANJANG JTR ( MS)

L-L
LOSSES YANG DIHARAPKAN ( % )

( KVA ) (A) ( V) 2,0 3,0 3,5 4,0 4,5 5,0

25 36 400 246 368 430 491 553 614

50 72 400 123 184 215 246 276 307
75 108 400 82 123 143 164 184 205
100 144 400 61 92 107 123 138 153
130 188 400 47 71 82 94 106 118
Catatan : KHA TIC 3 X 70 + 50 mm2 adalah 188 Ampere
 TABEL PANJANG VS BEBAN UNTUK DROP TEG TERTENTU
TIC 3x70 + 50 mm2, BEBAN MERATA
LAMPIRAN 17a
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI DROP TEGANGAN YANG DIHARAPKAN
PENGHANTAR TIC 3 x70 + 50 MM2
KONDISI BEBAN 3 PHASA MERATA DAN SEIMBANG

BEBAN PENGHANTAR TEGANGAN PANJANG JTR (MS)

L-L
DROP TEGANGAN YANG DIHARAPKAN ( % )
(K VA ) (A) ( V) 2 3,0 3,5 4,0 5,0

25 36 400 596 895 1044 1.193 1491

50 72 400 298 447 522 596 746
75 108 400 199 298 348 398 497
100 144 400 149 224 261 298 373
125 180 400 119 179 209 239 298
130 188 400 57 86 100 114 143

Catatan : KHA TIC 3 X 70 + 50 mm2 adalah 188 Ampere

 PUSAT PENDIDIKAN DAN PELATIHAN

PANJANG VS BEBAN UNTUK LOSSES TERTENTU

TIC 3x70 +50 MM2, BEBAN MERATA

LAMPIRAN 19 a
TABEL PANJANG JARINGAN VS BEBAN PENYULANG
UNTUK BEBERAPA KONDISI SUSUT TEKNIS YANG DIHARAPKAN
PENGHANTAR TIC 3 X 70 + 50 MM2
KONDISI BEBAN 3 PHASA MERATA DAN SEIMBANG

BEBAN PENYULANG TEGANGAN PANJANG JTR ( MS)

L-L
LOSSES YANG DIHARAPKAN ( % )
( KVA ) (A) ( V) 2,0 3,0 3,5 4,0 4,5 5,0

25 36 400 738 1106 1291 1475 1659 1844

50 72 400 369 553 645 738 830 922
75 108 400 246 369 430 492 553 615
100 144 400 184 277 323 369 415 461
130 188 400 142 212 248 283 319 354
Catatan : KHA TIC 3 X 70 + 50 mm2 adalah 188 Ampere
 *
NO ASSET JUMLAH
1 Gardu Induk 117 Buah
248 Buah
2 Trafo GI
11,140 MVA
SKTM 9,416.40 Kms
3 JTM SUTM 29,018.46 Kms
Jumlah 38,434.87 Kms
SKTM 858 Buah
4 Penyulang SUTM 405 Buah
Jumlah 1,391 Buah
36,921 Buah
5 Trafo Distribusi
5,786,416 kVA
SKTR 1,638.62 Kms
6 JTR SUTR 85,886.447 Kms
Jumlah 87,525.074 Kms
