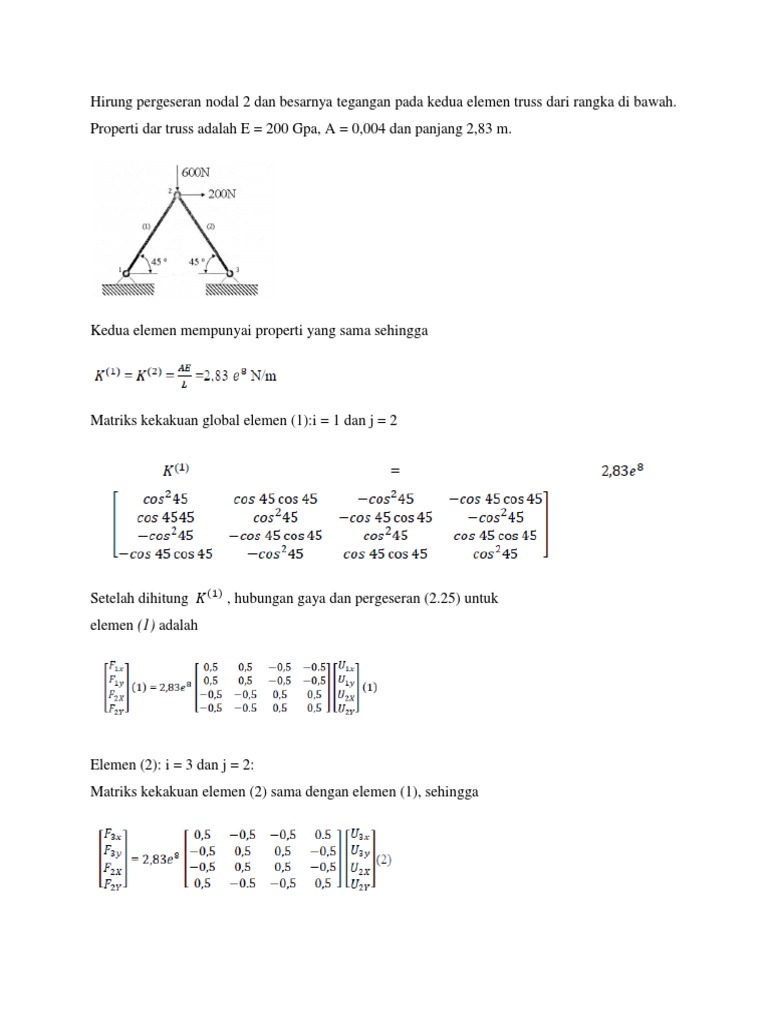

Hirung pergeseran nodal 2 dan besarnya tegangan pada kedua elemen truss dari rangka di bawah.

Properti dar truss adalah E = 200 Gpa, A = 0,004 dan panjang 2,83 m.

Kedua elemen mempunyai properti yang sama sehingga

Matriks kekakuan global elemen (1):i = 1 dan j = 2

Setelah dihitung 𝐾 (1) , hubungan gaya dan pergeseran (2.25) untuk


elemen (1) adalah

Elemen (2): i = 3 dan j = 2:


Matriks kekakuan elemen (2) sama dengan elemen (1), sehingga
Setelah kedua sistem di atas digabung maka kita dapatkan sistem global

Karena u1x = u1y = u3x = u3y = 0, kita hanya perlu menghitung u2X and u2Y
saja. Dan sistem 2x2 yang perlu dipecahkan adalah

Dengan mensubstitusikan Fzx = 200 N dan F2y = -600 N ke persamaan


di atas

Hasilnya adalah u2X = 0,0707e-5 m dan u2y = -0,2120e -5 m. Dengan


menggunakan persamaan lajur 1-2 dan 5-6, gaya-gaya reaksi pada node 1 dan 3
dihitung sebagai berikut:

Node 1: F,x = 200 N dan F1y = 200 N


Node 3: F3x = -400 N dan F3y = 400 N
Dan stress pada setiap elemen adalah
