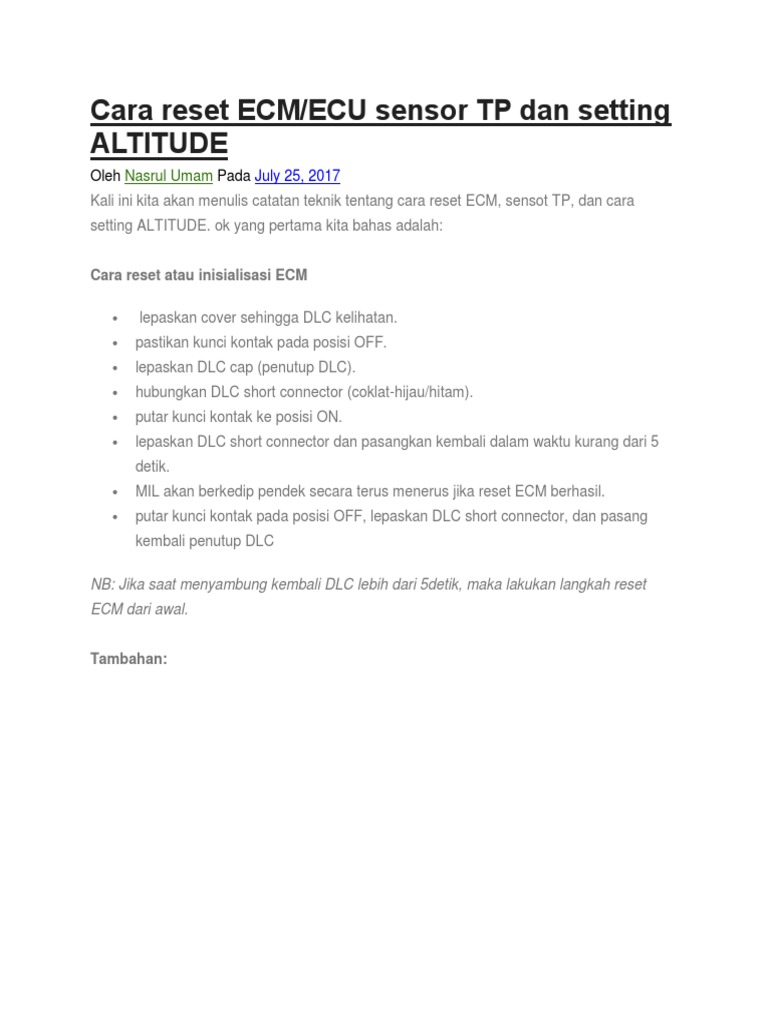

Cara reset ECM/ECU sensor TP dan setting

ALTITUDE
Oleh Nasrul Umam Pada July 25, 2017
Kali ini kita akan menulis catatan teknik tentang cara reset ECM, sensot TP, dan cara
setting ALTITUDE. ok yang pertama kita bahas adalah:

Cara reset atau inisialisasi ECM

 lepaskan cover sehingga DLC kelihatan.

 pastikan kunci kontak pada posisi OFF.
 lepaskan DLC cap (penutup DLC).
 hubungkan DLC short connector (coklat-hijau/hitam).
 putar kunci kontak ke posisi ON.
 lepaskan DLC short connector dan pasangkan kembali dalam waktu kurang dari 5
detik.
 MIL akan berkedip pendek secara terus menerus jika reset ECM berhasil.
 putar kunci kontak pada posisi OFF, lepaskan DLC short connector, dan pasang
kembali penutup DLC

NB: Jika saat menyambung kembali DLC lebih dari 5detik, maka lakukan langkah reset
ECM dari awal.

Tambahan:
Jika belum mempunyai alat Jumper DLC untuk reset ECM / ECU di motor honda bisa
menggunakan kabel biasa caranya anda masukkan saja kabel di lobang yang saya tunjuk
di atas. Cabut dan masukkan sebelum 5 detik. Oya pada dasar nya semua motor injeksi
honda posisi kabel yang di jumper sama saja, dari motor supra 125 FI lama, beat FI lama,
Spacy FI, scoopy FI, vario 125/150 dari yang CW sampai Esp semua sama. karena alat
yang di gunakan di semua tipe ya cuma satu. Tapi ingat, perhatikan posisi yang saya
tunjuk, jangan sampai terbalik.

baca juga:
prinsip cara kerja sensor IACV

Di bawah ini contoh Video reset ECM dan setting Altitude.

Catatan:
Lakukan prosedur reset ECM ini apabila salah satu dari part yang berhubungan dengan
bahan bakar berikut ini di ganti dengan yang baru.

1. idle air screw.

2. pompa bahan bakar.
 3. saringan bahan bakar.
4. injektor.
5. sensor O²

Lakukan juga apabila part mesin berikut di ganti

1. cylinder head.
2. valve/valve guide/valve seat.
3. cylinder/piston/ring-ring piston.

Cara reset sensor TP.

Sebelum melakukan reset TP pastikan bahwa kode kerusakan tidak tersimpan dalam ECM.
Atau lakukan dulu prosedur reset ECM, jika kode kerusakan tersimpan maka reset TP tidak
akan bekerja. Prosedur ini di lakukan pada saat throttle body di ganti dengan yang baru.

Berikut ini adalah prosedur cara reset TP:

 putar kunci kontak ke posisi OFF.

 lepaskan DLC cap (penutup DLC), hubungkan DLC dengan DLC short connector
(coklat - hijau/hitam).
  lepakan konektor 2p sensor ECT. hubungkan terminal konektor dengan kabel
jumper (merah muda/putih-hijau/orange.
 putar kunci kontak ke posisi ON kemudian lepaskan kabel jumper dari konektor 2p
sensor ECT sementara MIL berkedip selama 10detik.
 periksa apakah mil berkedip. Setelah pelepasan kabel jumper, MIL seharusnya
mulai berkedi (pola berhasil).
 putar kunci kontak ke posisi OFF.
 hubungkan konektor 2p sensor ECT.
 LepaskanDLC short connector dar DLC, dan pasang penutupnya.

Cara setting altitude.

Pilih mode yang cocok dengan situasi yang di jelaskan berikut.

Mode 1 : 0-2.000 m di atas permukaan laut
Mode 2 : 2.000-2.500 m di atas permukaan laut
Mode 3 : 2.500-3.500 m di atas permukaan laut
Mode 4 : 3.500m atau lebih tinggi di atas permukaan laut

Berikut prosedur setting Altitude:

 putar kunci kontak ke posisi OFF.

 Lepaskan penutup DLC dan hubungkan DLC short connector.
 buka andel gas sepenuhnya dan tahan.
 putarkunci kontak ke posisi ON

Mil seharusnya menyala dan kemudian mulai berkedip dengan cepat.

Mode 1.
Dalam waktu 5 detik setelah kedipan cepat di mulai, tutup handel gas dan tahan selama
lebih dari 3 detik.

Mode 2,3,4.

Dalam waktu 5 detik setelah kedipan cepat di mulai, hentakkan handel gas dengan cepat
(tutup selama 0,5 detik/buka lagi selama 0,5 detik) sejumlah sesuai spesifikasi, kemudian
tutup dan tahan selana lebih dari 3 detik.
Mode 2 : hentakkan handel gas 1 kali
Mode 3 : hentakkan handel gas 2 kali
Mode 4 : hentakkan handel gas 3 kali

Catatan:
• jika MIL tidak berkedip dengan cepat, putar kunci kontak ke posisi OFF dan coba lagi
• jika anda tidak dapat mengulang prosedur, periksa ulang apakah kode kerusakan
tersimpan di ECM
• jika MIL berkedip tapi tidak sesuai mode yang di inginkan putar kunci kontak ke OFF dan
coba lagi.

~ setelah berhasil lepaskan DLC short connector dan pasang penutup DLC.
~ periksa putaran stasioner mesin

Itulah prosedur cara reset ECM, cara reset sensor TP, dan cara setting altitude. Jika ada
yang kurang paham bisa tanyakan di komentar, semoga bermanfaat.
