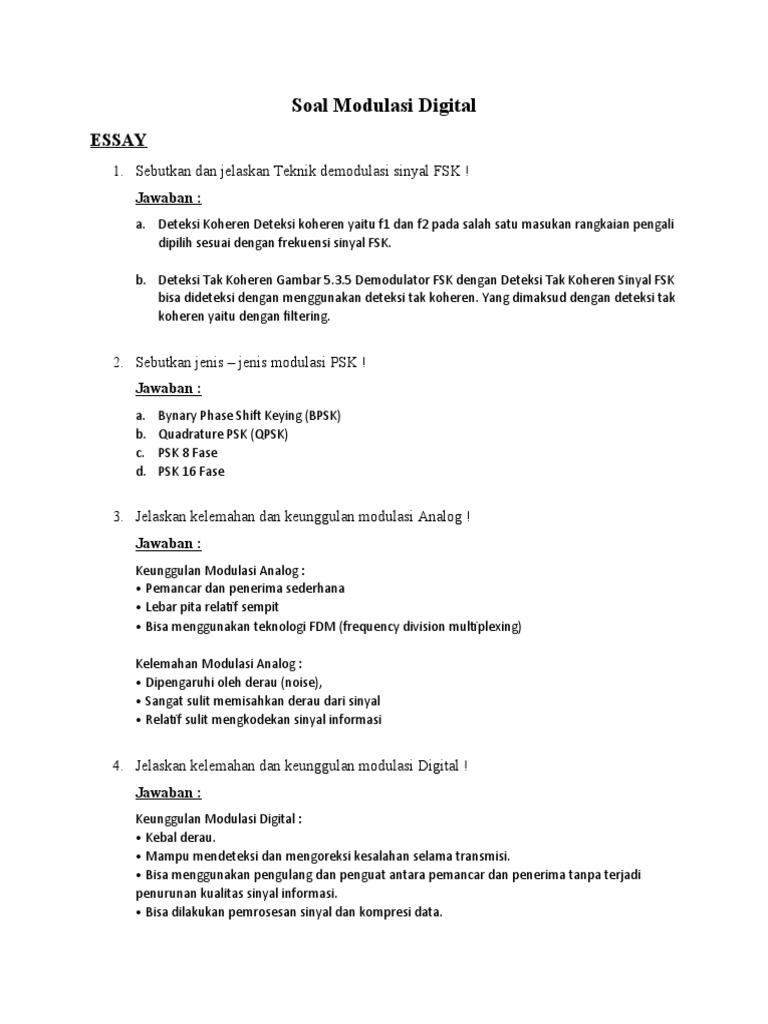

Soal Modulasi Digital

ESSAY
1. Sebutkan dan jelaskan Teknik demodulasi sinyal FSK !
Jawaban :
a. Deteksi Koheren Deteksi koheren yaitu f1 dan f2 pada salah satu masukan rangkaian pengali
dipilih sesuai dengan frekuensi sinyal FSK.

b. Deteksi Tak Koheren Gambar 5.3.5 Demodulator FSK dengan Deteksi Tak Koheren Sinyal FSK
bisa dideteksi dengan menggunakan deteksi tak koheren. Yang dimaksud dengan deteksi tak
koheren yaitu dengan filtering.

2. Sebutkan jenis – jenis modulasi PSK !

Jawaban :
a. Bynary Phase Shift Keying (BPSK)
b. Quadrature PSK (QPSK)
c. PSK 8 Fase
d. PSK 16 Fase

3. Jelaskan kelemahan dan keunggulan modulasi Analog !

Jawaban :
Keunggulan Modulasi Analog :
• Pemancar dan penerima sederhana
• Lebar pita relatif sempit
• Bisa menggunakan teknologi FDM (frequency division multiplexing)

Kelemahan Modulasi Analog :

• Dipengaruhi oleh derau (noise),
• Sangat sulit memisahkan derau dari sinyal
• Relatif sulit mengkodekan sinyal informasi

4. Jelaskan kelemahan dan keunggulan modulasi Digital !

Jawaban :
Keunggulan Modulasi Digital :
• Kebal derau.
• Mampu mendeteksi dan mengoreksi kesalahan selama transmisi.
• Bisa menggunakan pengulang dan penguat antara pemancar dan penerima tanpa terjadi
penurunan kualitas sinyal informasi.
• Bisa dilakukan pemrosesan sinyal dan kompresi data.
 • Bisa dilakukan teknik FDM maupun TDM (Time Division Multiplexing) untuk mengirim lebih
dari satu kanal informasi menggunakan satu kanal transmisi.
• Teknik transmisi sederhana, cepat dan murah

Kelemahan Modulasi Digital :

• Semakin tinggi laju bit, semakin besar lebar pita kanal.

PILIHAN GANDA
1. Pada PSK 16 fase ada 16 status fase yg masing-masing terpisah sejauh ?
A. 22,5°
B. 44,5°
C. 35,5°
D. 75,5°

JAWABAN : A

2. Pada PSK 8 fase ada 8 status fase yg masing-masing terpisah sejauh ?

A. 20°
B. 75°
C. 70°
D. 45°

JAWABAN : D

3. Untuk mengirimkan data digital melalui serat optik. Adanya cahaya menandakan adanya
1 elemen sinyal atau biner 1 dan bila tidak ada cahaya berarti biner ?
A. 3
B. 5
C. 0
D. 1

JAWABAN : C
4. Berikut gambar yang benar untuk sinyal pembawa adalah ?

A.

B.

C.

D.

JAWABAN : B

5. Berikut gambar yang benar untuk Sinyal FSK pembawa adalah ?

A.
 B.

C.

D.

JAWABAN : B

6. Misal QPSK (Quadrature PSK = PSK 4) , jika n = 2 maka jumlah sandi = M = 4 maka
arus data “10” dinyatakan dengan fase ?
A. 225°
B. 20°
C. 315°
D. 75°

JAWABAN : A
