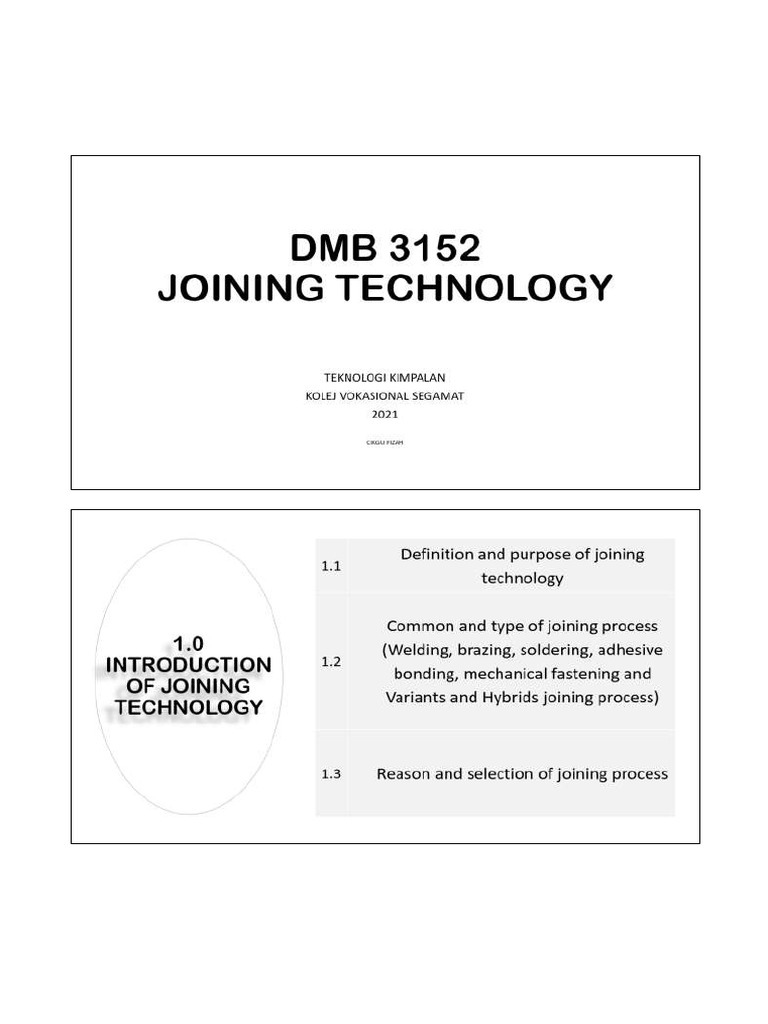

DMB 3152 JOINING TECHNOLOGY TEKNOLOG! KIMPALAN KOLE! VOKASIONAL SEGAMAT 2021 Definition and purpose of joining 12 technology Common and type of joining process 1.0 12 (Welding, brazing, soldering, adhesive INTRODUCTION ” bonding, mechanical fastening and TECHNOLOGY Variants and Hybrids joining process) 13 Reason and selection of joining processOTeknologi Penyambungan (Joining Technology) adalah salah satu teknologi utama dalam teknologi pengeluaran, tanpa mengira skala manual atau perindustrian. GPenyambungan merupakan proses penting dalam sejumlah industri seperti aeroangkasa, automotif, minyak dan gas. Banyak produk tidak boleh dibuat sebagai satu bahagian, jadi komponen dibuat terlebih dahulu dan dipasang kemudian. Teknologi penyambungan boleh dikelaskan sebagai proses keadaan pepejal cecair dan kaedah mekanikal. Penggabungan keadaan cecair-pepejal merangkumi kimpalan, meloyang, pematerian dan ikatan pelekat. Penyambungan mekanikal merangkumi pengikat, bolt, nut dan skru. KIMPALAN Kimpalan adalah proses fabrikasi di mana dua atau lebih bahagian disatu bersama dengan haba, tekanan atau kedua-duanya bagi membentuk satu penyambungan ketika bahagian-bahagiannya menyejuk. Kimpalan biasanya digunakan pada logam dan termoplastik tetapi juga boleh digunakan pada kayu. Sambungan kimpal yang lengkap boleh disebut sebagai kimpalan Kimpalan merupakan kaedah penyambungan yang kekal di antara logam kimpal dan benda kerja (work piece). Kimpalan merupakan proses penting untuk industri seperti pembinaan kapal, industri automotif, pesawat udara, pembuatan tin dan penyambungan paip logam. Kaedah ini juga digunakan untuk industri plastik seperti kimpalan ultrasonik dan juga sebagai kaedah pemotongan logam.Jenis—jenis Kimpalan Arka Lindungan Logam (smaw) Kimpalan Arka Gas, “Tungsten (Gtaw) Kimpalan Arka Logem Ges, (6maw) impala Aka Tenggeam (Saw) Keterangan Dalam proses kimpalan ini,éimana aru elektrik dibekalkan melalul mesin kimpal. Elekrod bersalut bahan lakur digunakan sebagai bahan penambah. Apabila elettrod disertuhkan pada permukaan logamarka akan wujud dantare hyung elektiod dengan logam. Bahan lahur bbertindak sebagai gas pelindung ke atas kawasan mengimpal Daler proses kimpalan Ini dimara arus eleltrik dibetalkan melalui mesin kimpal. Elektrod. tungsten digunakan dan bertindak sebagai tempat untuk mengujudkan arka, Rod penambah adalah sebagei bahan penambah pada kawasan kimpal. Gas argon digunakan untuk metindungi ‘anduk (kolam| kimpal semasa proses kimpalan dislankan. alarm proses kimpalan inidimana arus clektrk dibekallan melalui mesin kimpal.dawal penambah bentuk gelungan dibekalkan dan apabila hujung dawel disentubkan,ia akan ‘menujudkan arka, Gas karbon dioksida digunakan untuk melindungi anduh (atas) kimpal semasa proses kimpalan dijalankan. Dalam proses ini dimara arus elektrik dibelalkan melalui mesin kimpal. Elaktrod gunahabie digunakan daa bertindak sebagai bahan penambah. Bahan lakberbutir yang lengkap menutup| tanggam dan kawasan kimpal. Proses kimpalan ini dikelaskan sebagai proses. kimpalan automatle SOLDERING * Berdasarkan definisi American Welding Society, pematerian berlaku dengan pengisi (juga dikenali sebagai pateri) yang mencair di bawah 840°F (450°C). Logam yang boleh disolder termasuk emas, perak, tembaga, tembaga, dan besi. Filler, yang disebut solder, mencair. Apabila ia mengeras, ia terikat pada bahagian logam dan bergabung dengannya. ikatannya tidak sekuat yang diloyang (brazing) atau dikimpal. Solder pernah dibuat terutamanya dari plumbum, tetapi kebimbangan persekitaran mendorong industri ke alternatif bebas plumbum.BRAZING * Brazing ialah satu proses menyambung (joining) dua logam asas (base metal) dari jenis yang sama (seperti kuprum dengan kuprum atau keluli dengan keluli dsb), atau boleh juga base metal dari jenis yang tidak sama (seperti kuprum dan keluli dsbnya) tanpa mencairkan kedua-dua base metal dengan menggunakan bahan pengisi (filler rod) yang dicairkan pada suhu sederhana tinggi yang akan mengeras apabila suhu merendah. Filler rod digunakan untuk mengisi ruang (rongga) di antara kedua-dua base metal terdiri dari bahan yang mencair pada suhu yang lebih rendah dari base metal dan akan membuat sambungan yang mempunyai kekuatan yang setara dengan base metal serta kalis bocor dari cecair dan juga gas. ADHESIVE BONDING * Diguna secara_meluas dalam memasang dan mencantum komponen pembuatan. Cara ini mudah dan ekonomik. 1a digunakan untuk mengikat dua atau lebih bahan yang terdiri daripada jenis yang sama atau berlainan samada logam maupun bukan logam. + Jenis-jenis perekat di kategorikan mengikut fungsiiaitu + Perekatstruktur untuk peralaten yang menanggurg beban. + Perekat memegang untuk peralatan yang tidak menanggung betan. + Perekat kedop untuk menghalang kebocoran, + Kelemahan + Memerlukan masa agak lama untuk kering. + Penyediaan permukaan perl teliti/berhatt-hatl + Tidak ada perekot universal ini menyebabkan terdepat banyek jenis perekat + Sesetengah perekat_menggunakan pelarut yang beracun dan mudah terbakar. Ini memerlukan sistem pengalir-udaraan dan pemadam api yang sentiasa tersediaMECHANICAL FASTENING + Sambungen/ikatan boleh jadi secara sementara atau kekal, Ini menunjukkan bahawa keperluan kepada pengikatan adalah sangat banyak dan berbagai-bagai. Dengan itu alat pengikat yang digunakan juga perlulah berbagai-bagei untuk memenuhi keperluan tersebut. Seseorang jurutera perlulah arif tentang ciri-ciri, kelebinan dan kekurangan pelbagai alat_ dan teknik mengikat atau menyambungkan sesuatu barangan supaya pemilihan yang tepat dapat dilakukan, + Seperti yang dinyatakan dia atas teknik menyambung atau mengikat boleh jadi secara kekal atau sementara teknik menyambung secara mekanikal termasuklah segala cara yang menggunakan alatan mekanikal untuk memegang dua atau lebih bahagian bersama. Contoh-contoh jenis alat penyambung atau pengikat ini ialah seperti skru, pin, paku, staple, rivet, kilp berspring dan lain-lain. KAEDAH PROSES PENYAMBUNGAN 1, SAMBUNGAN SEMENTARA + Kaedah ini membenarkan Bolt Carriage bolt penyambungan pada bahan logam disambung atau dibuka berulang kali. Machine bat Kaedah ini banyak digunapakai Tap bolt terhadap peralatan atau bahan yang ae memerlukan penyelenggaraan yang tad kerap, pengubahsuaian atau pasang oi siap. Nat Machine screw nut * Contoh adalah seperti: Nat pengunei + Bahagian kenderaan (enjin, sistem Nat kota penyejukan, roda dan lain-iain) Natkepall at kepal + Khemah atau dewan pasang siap + Mesin (mesin pemotong, gerudi, dan lain-lain) washer2. SAMBUNGAN KEKAL Rwet solid Semi-tubular Tubular Pateri_ Soft soldering Hard soldering ret super glue Epoksi Kimpalansaaw GMAW Tie *Kaedah penyambungan_ kekal digunakan apabila bahan-bahan yang ingin dicantumkan tiada keperluan untuk dibuka atau dilakukan —_ pengubahsuaian pada masa akan datang. Perbezaan Sambungan Kekal & Sambungan Sementara ‘* Untuk membuka tanpa merosakkan komponen * Tidak periu kalis air * Kekuatan lemah * Pemeriksaan mudah & kos murah * Boleh dipasang secara kerap * Cth: pengikat, press fit, sambungan cotter * Untuk membuka akan merosakkan komponen * Perlu kalis air & tidak bocor * Sambungan kuat * Pemeriksaan sukar & kos mahal * Tidak sesuai untuk berulang kali * Cth: meloyang, merivet, ikatan perekatVARIANTS JOINING Dua varian pengelasan adalah 1. Kimpalan braze + Kimpalan yang menggunakan bahan pengisi rendah lebur, seperti braze untuk mengisi sendi yang telah siap dengan bergantung pada tindakan kapilari tetapi_masih bergantung pada pembasahan dan pembubaran substrat tanpa peleburannya. Oleh itu, prosesnya kelihatan seperti pengelasan dan seperti brazing tetapi tidak kelihatan. 2. Penyemburan haba + Penyemburan haba, selalunya dianggap sebagai varian pengelasan, mempunyai beberapa ciri ikatan pelekat dibeberapa aplikasi. Ini adalah kaedah khas untuk menggunakan pepeial atau dilembutkan (tetapi jarang sepenuhnya Lebur) bahan ke substrat yang sentiasa pekat. la sering tidak digunakan untuk menggabungkan bahagian, tetapi daripada hanya memasukkan bahan sebagai lapisan ke substrat Terdapat aplikasi, namun, di mana proses itu sebenarnya digunakan untuk menggabungkan bahagian. Thermal Spray Coating Process Oeste What is Thermal Spray? ‘= Thermal spray is NOT a welding proses ‘= Heating by electricty or ame, a metal sprayed by a airstream to a propery prepared substiateHYBRID JOINING + Penyambungan hibrid adalah gabungan dua atau lebih teknik bergabung untuk menghasilkan sendi dengan sifat tambahan daripada yang diperoleh daripada satu teknik. * Jenis sambungan hibrid yang paling biasa digunakan untuk menyatukan bahan lembaran (sheet materials) dan melibatkan pelekat bersama dengan sambungan titik seperti pengikat (alat keeling (rivet) atau berulir), sendi berpaut (clinched joint) atau kimpalan tempat rintangan (resistance spot weld). * Contoh lain dari sambungan hibrid merangkumi gabungan dua proses peleburan yang berbeza (cth. Kimpalan laser augmented MIG/MAG) atau gabungan dua jenis pelekat yang berbeza (cth. Pita yang digabungkan dengan pes). Table 10.1, Variant and Hybrid Joining Processes Variant Joining Processes Braze welding Variant of brazing andior fusion are or oxy-fuel welding ‘Thermal spraying (THSP) ~ Flame spraying (FLSP) Variant of oxy-fuel gas welding, brazing, or soldering Plasma spraying (PSP) Variant of plasma are welding = Electric are spraying (ASP) Variant of electric are weld = Detonation flame spraying Variant of oxy-fuel gas welding (DFsP) Hybrid Joining Processes Rivet bonding Hybrid of riveting and structural adhesive bonding Weld-bonding Hybrid of spot welding and structural adhesive bonding Weld-brazing Hybrid of spot welding and brazingFAKTOR PEMILIHAN PROSES PENYAMBUNGAN Faktor Jeni bahan yang hendak disambung Ketahanan ketal Faktor alam sekitar Tegasan yang dihadap! kos dan jadual Kekemacan akhie Penyeleneearaan Penerangan, Pactikan bahan yang hendsk dizambung sama atau berbeza (boleh dikimpal atau digerud),(bahan berliang atau tidak) dan (rapuh atau fleksibel) Pastikan adakah sambungan yang hendak dihasilkan sementara atau kekal untuk ‘menila|berapa kali sambungan itu boleh digunakan sebelum gagel Pastikan samada sambungan akan tertakluk kepada haba yang ekstrem, sejuk, hujan dan berminyak Pastikan samada kawasan sambungan akan mengalam’ ici, regangan, mampatan dan lain-lain tegesan, Pastikan samada bajet untuk menyambung bahan tersebut dan tempoh masa atau isdual yang perlu dipatuhi Pastikan sambungan sama ada dapat dlihat atau tidak Pastikan berapa kerap sambungan perlu diselenggara KELEBIHAN TEKNOLOGI PENYAMBUNGAN * Dapat menyambung bahan yang nipis dan rumit. * Dapat menyambung dua bahan yang berbeza tanpa meleburkan logam asas. * Boleh menahan beban
