SOAL Mariam

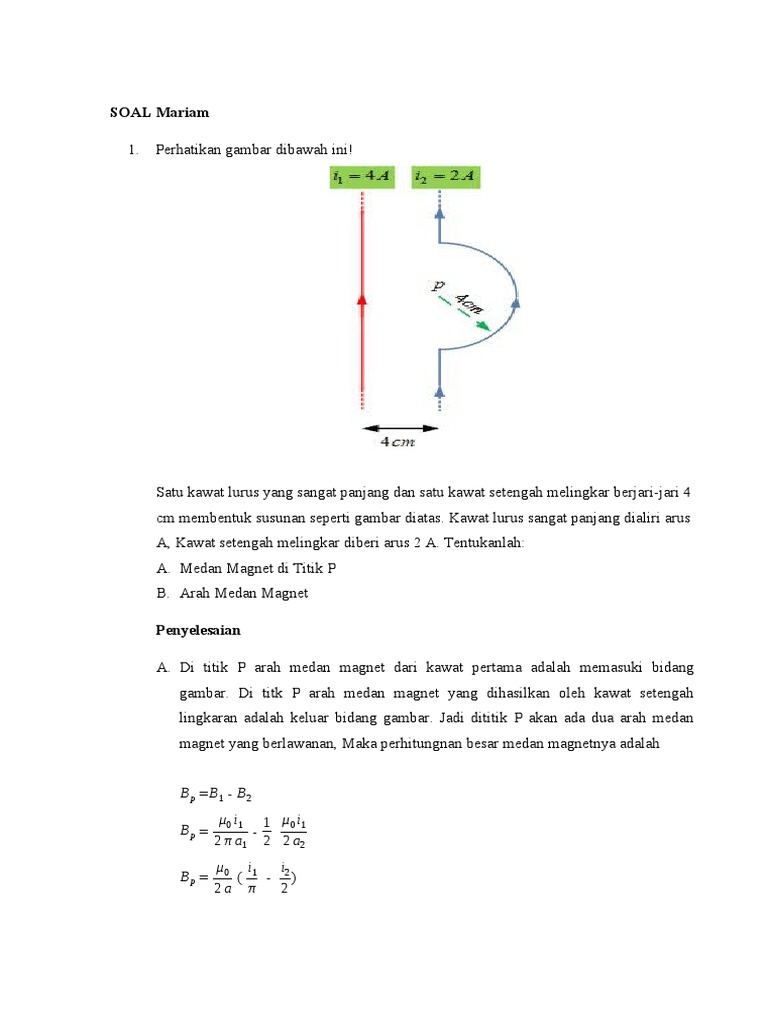

1. Perhatikan gambar dibawah ini!

Satu kawat lurus yang sangat panjang dan satu kawat setengah melingkar berjari-jari 4
cm membentuk susunan seperti gambar diatas. Kawat lurus sangat panjang dialiri arus
A, Kawat setengah melingkar diberi arus 2 A. Tentukanlah:
A. Medan Magnet di Titik P
B. Arah Medan Magnet

Penyelesaian

A. Di titik P arah medan magnet dari kawat pertama adalah memasuki bidang
gambar. Di titk P arah medan magnet yang dihasilkan oleh kawat setengah
lingkaran adalah keluar bidang gambar. Jadi dititik P akan ada dua arah medan
magnet yang berlawanan, Maka perhitungnan besar medan magnetnya adalah

B p = B1 - B 2
μ0 i 1 1 μ 0 i 1
Bp = -
2 π a1 2 2 a2
μ 0 i1 i
Bp = ( - 2)
2a π 2
 4 π x 10−7 4 2
Bp = −2 ( - )
2 x 4 x 10 π 2

−5
4
B p = π x 10 ( - 1)
2 π
B p = ¿ ) x 10−5 T
B. Dengan menggunakan Aturan tangan kanan arah medan magnet di titik P bisa
ditentukan yaitu masuk tegak lurus bidang gambar

2. Perhatikan gambar dibawah ini!

Dua buah kawat penghantar berarus listrik

sangat panjang, jarak antara keduanya 20 cm, bila i 1 = 2 A dan i 2 = 4 A, Tentukan :
A. induksi magnet pada P yang berada tepat di antara kedua kawat.
B. Arahnya

Penyelesaian

A. Pada Kawat 1
Diketahui : i 1 = 2 A
i2 = 4 A
r 1 = 10 cm = 0,1 m
μ0 I 1
B1 =
2 π r1
4 π 10−7 2
¿
2π 0,1
 ¿4 x 10−6 W/m2

(Arahnya tegak lurus kedalam bidang kertas)

Pada Kawat 2
μ 0 i2
B1 =
2 π r2
4 π 10−7 4
¿
2π 0,1
¿8 x 10−6 W/m2
(Arahnya tegak lurus keluar bidang kertas)

B. Karena B1 dan B2 berlawanan arah maka resultan keduanya adalah (8 x 10−6 W/m2
- 4 x 10−6 W/m 2) = 4 x 10−6 W/m 2 denagn arah sesuia B2
