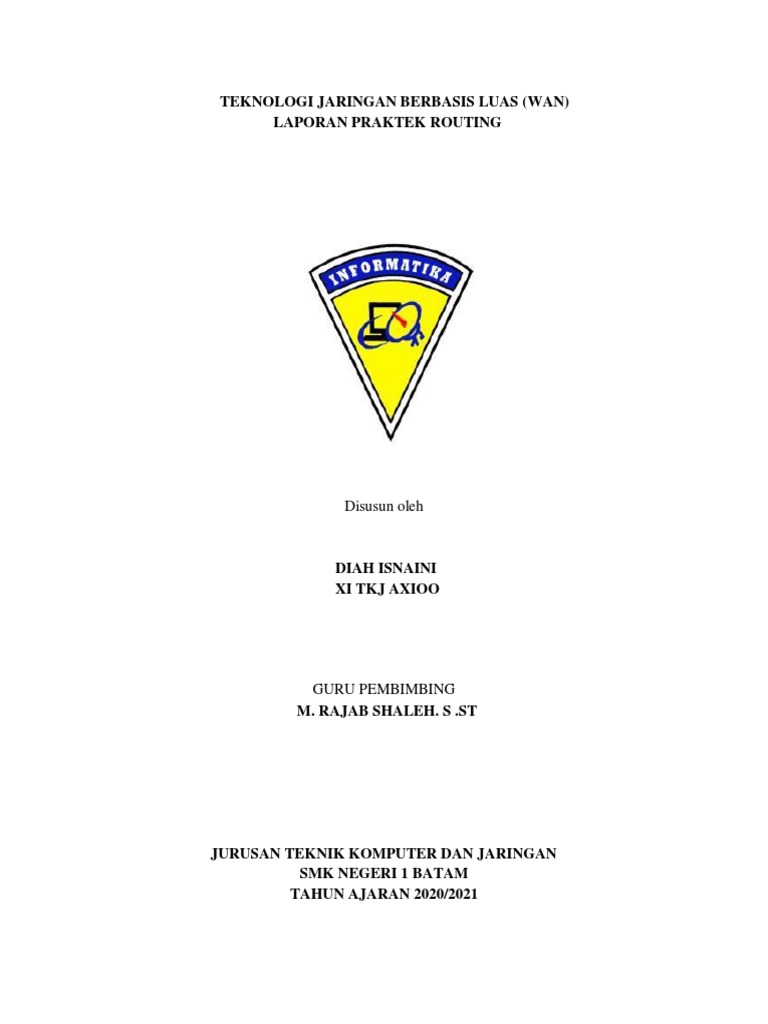

TEKNOLOGI JARINGAN BERBASIS LUAS (WAN)

LAPORAN PRAKTEK ROUTING

Disusun oleh

DIAH ISNAINI
XI TKJ AXIOO

GURU PEMBIMBING
M. RAJAB SHALEH. S .ST

JURUSAN TEKNIK KOMPUTER DAN JARINGAN

SMK NEGERI 1 BATAM
TAHUN AJARAN 2020/2021
A. Tujuan
 Menganalisis jaringan berbasis luas
 Membuat desain jaringan berbasis luas
 Mengkonfigurasi jaringan berbasis luas

B. Alat Dan Bahan

 Cisco Packet Tracer
 Laptop

C. Langkah Langkah.
1. Install kemudian buka aplikasi cisco packet tracer
2. setelah terbuka, susun device yang telah ditentukan (2 router, 4 pc, 2 switch)

3. masuk ke menu router > physical > off kan router > kemudian tambahkan port serial
(NM-4A/S) > hidupkan (on) kembali router.
4. sambungkan antar devices menggunakan kabel. Untuk switch dengan pc dan switch
dengan router, gunakan kabel straight. Untuk router dengan router gunakan kabel
DTE.

5. masukkan IP address di setiap pc. PC > desktop > IP config > masukkan IP address,
subnet mask, dan gateway.

Ip config di PC 0
6. nyalakan router dan daftarkan ip di router 0. Masuk ke menu CLI pada router atau
jika menggunakan kabel console dan konfigurasi lewat pc/laptop masuk ke menu
terminal. Masukkan sintaks seperti berikut
int (nomorport)
ip add (ip address) (subnet mask)
no shut (untuk mengaktifkan port router)
exit

7. nyalakan router dan daftarkan ip di router 1. Masuk ke menu CLI pada router atau
jika menggunakan kabel console dan konfigurasi lewat pc/laptop masuk ke menu
terminal. Masukkan sintaks seperti berikut
int (nomorport)
ip add (ip address) (subnet mask)
no shut (untuk mengaktifkan port router)
exit
8. konfigurasi static routing pada router 0. Masukkan alamat jaringan yang belum
terdaftar ke router 0. Sintaksnya : ip route (alamat jaringan) (subnet mask) (next hop)

9. konfigurasi static routing pada router 1. Masukkan alamat jaringan yang belum
terdaftar ke router 1. Sintaksnya : ip route (alamat jaringan) (subnet mask) (next hop)

10. tes menggunakan simple PDU dari PC di router 0 ke PC di router 1. Jika successful
berarti konfigurasi yang sudah kita lakukan tadi berhasil.

11. untuk menambah keamanan. Kita bisa membuat password untuk login. Disini saya
menambahkan satu PC dan menghubungkan ke router 0 menggunakan kabel console.

12. masuk ke menu terminal di PC yang terhubung kabel console dengan router,
kemudian masukkan sintaks seperti berikut.
 13. jika ingin mencobanya, kita bisa masukkan sintaks end kemudian exit. Setelah itu
akan muncul sintaks seperti gambar, jika pengaturan password kita tadi sudah benar
dan berhasil.

14. jika kita ingin masuk lagi atau ingin mengkonfigurasi, kita tinggal memasukkan
password yang sudah dibuat tadi.

D. Kesimpulan
Static routing dapat digunakan untuk menghubungkan 2 router dan dapat digunakan untuk
jaringan berbasis luas (wan). Karena WAN digunakan untuk luas, kita bisa meningkatkan
keamanannya dengan menambahkan password.
