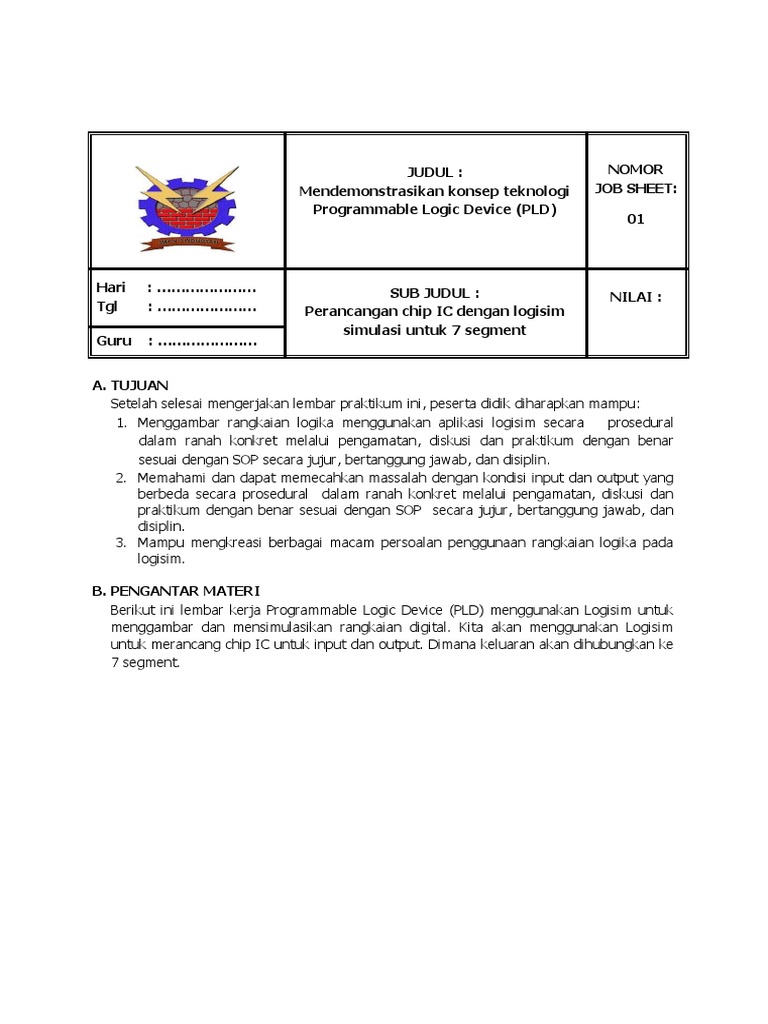

JUDUL : NOMOR

Mendemonstrasikan konsep teknologi JOB SHEET:

Programmable Logic Device (PLD)
01

Hari : ………………… SUB JUDUL : NILAI :

Tgl : ………………… Perancangan chip IC dengan logisim
simulasi untuk 7 segment
Guru : …………………

A. TUJUAN
Setelah selesai mengerjakan lembar praktikum ini, peserta didik diharapkan mampu:
1. Menggambar rangkaian logika menggunakan aplikasi logisim secara prosedural
dalam ranah konkret melalui pengamatan, diskusi dan praktikum dengan benar
sesuai dengan SOP secara jujur, bertanggung jawab, dan disiplin.
2. Memahami dan dapat memecahkan massalah dengan kondisi input dan output yang
berbeda secara prosedural dalam ranah konkret melalui pengamatan, diskusi dan
praktikum dengan benar sesuai dengan SOP secara jujur, bertanggung jawab, dan
disiplin.
3. Mampu mengkreasi berbagai macam persoalan penggunaan rangkaian logika pada
logisim.

B. PENGANTAR MATERI
Berikut ini lembar kerja Programmable Logic Device (PLD) menggunakan Logisim untuk
menggambar dan mensimulasikan rangkaian digital. Kita akan menggunakan Logisim
untuk merancang chip IC untuk input dan output. Dimana keluaran akan dihubungkan ke
7 segment.
1. Buka logisim software

2. pergi ke window dan pilih analisis kombinasional

3. beri nama variabel input dan klik tambahkan untuk memberikan semua input binary
4. beri nama variabel keluaran dan klik tambahkan untuk memberikan semua variabel

keluaran

5. sekarang dengan bantuan tabel output memberikan semua nilai output

6. pilih sirkuit yang dibangun dan beri nama sirkuit lalu klik ok
7. sekarang buka file utama Anda dengan mengklik dua kali dan tarik file sirkuit Anda

8. sekarang pilih alat input dari kotak alat untuk memberikan input
9. sekarang goto input folder output dan pilih tampilan 7 segmen

10. hubungkan output dengan bantuan diagram pin

Sumber
https://www.youtube.com/watch?v=albJ0iuz1wg

C. KESELAMATAN KERJA
Dalam pelaksanaan praktikum ini, penerapan K3 yang harus dilakukan adalah :
1. Bekerja dengan hati – hati dan sesuai dengan Standar Prosedur Operasional
( SOP ).
2. Waspadalah dengan tegangan listrik baik 220 V.
3. Gunakan alat dengan disiplin dan gunakan bahan sesuai dengan kebutuhan.
4. Gunakan alas kaki dan pakaian praktek sesuai peraturan di bengkel.
5. Bersihkan ruangan dan tempat kerja setelah anda menyelesaikan pekerjaan.
6. Rapihkan alat dan bahan sesuai dengan tempat dan bagiannya.
D. ALAT DAN BAHAN YANG DIBUTUHKAN
Alat yang dibutuhkan
1. Laptop atau PC : 1 pcs

Bahan yang dibutuhkan

1. -

E. LANGKAH KERJA
1. Persiapkan alat dan bahan yang akan digunakan untuk melaksanakan pratikum ini.
2. Buka aplikasi logisim untuk membuat gambar rangkaian logika sesuai dengan
prosedur.
3. Buka aplikasi logisim soft sesuai prosedur
4. Simpan file dengan nama Latihan Logisim2_nama.
5. Laporkan hasil praktikum pembuatan gambar rangkaian menggunakan logisim soft
kepada guru praktik
6. Buat kesimpulan dari hasil praktikum yang telah anda lakukan
7. Rapihkan kembali alat dan bahan setelah selesai melakukan kegiatan praktikum

F. Buatlah kontrol angka dengan menggunakan logisim (output 7 segment). Input

(A,B,C,D) dan output (a,b,c,d,e,f,g). Penunjukan angka tergantung dari saklar yang
ditekan secara manual dengan simulasi. Buatlah sistem untuk mensimulasikan
gambaran di atas.

G. GAMBAR Pengkabelan (wiring) antara input, IC, Output

H. EVALUASI
Tuliskan langkah – langkah dalam melakukan urutan pembuatan simulasi pada lembar
kerja di atas
Jawab :
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………

I. KESIMPULAN
Tuliskan hasil kesimpulan yang anda peroleh pada kolom dibawah ini, setelah
menyelesaikan kegiatan praktik !
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
