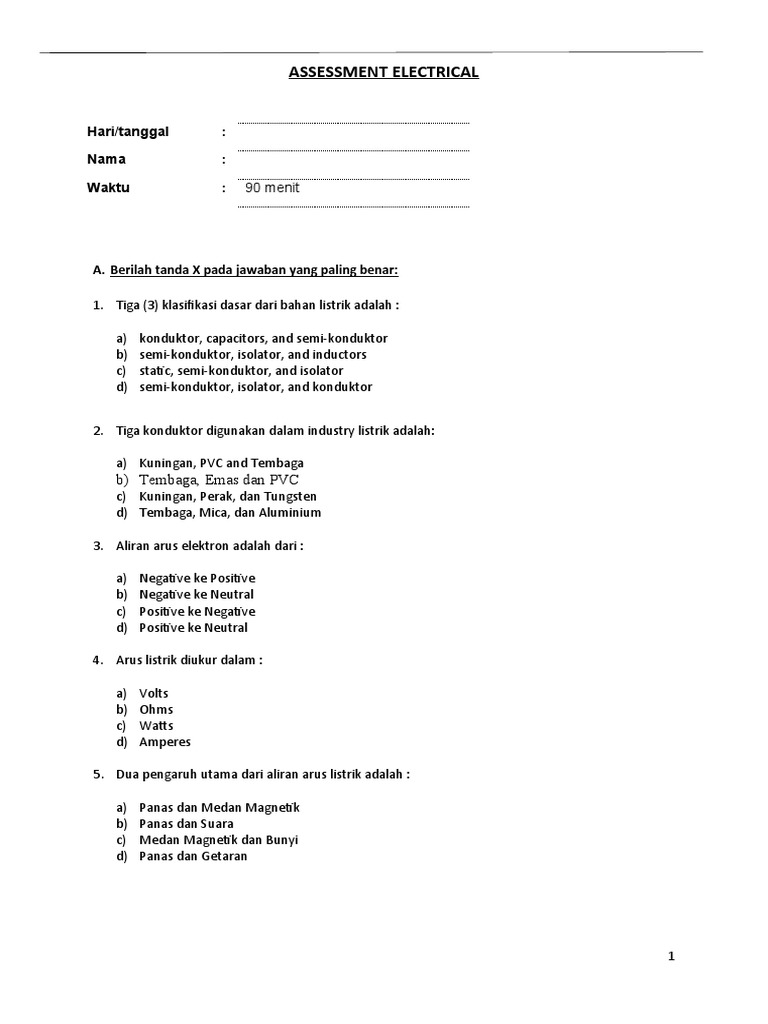

ASSESSMENT ELECTRICAL

Hari/tanggal :

Nama :

Waktu : 90 menit

A. Berilah tanda X pada jawaban yang paling benar:

1. Tiga (3) klasifikasi dasar dari bahan listrik adalah :

a) konduktor, capacitors, and semi-konduktor

b) semi-konduktor, isolator, and inductors
c) static, semi-konduktor, and isolator
d) semi-konduktor, isolator, and konduktor

2. Tiga konduktor digunakan dalam industry listrik adalah:

a) Kuningan, PVC and Tembaga

b) Tembaga, Emas dan PVC
c) Kuningan, Perak, dan Tungsten
d) Tembaga, Mica, dan Aluminium

3. Aliran arus elektron adalah dari :

a) Negative ke Positive
b) Negative ke Neutral
c) Positive ke Negative
d) Positive ke Neutral

4. Arus listrik diukur dalam :

a) Volts
b) Ohms
c) Watts
d) Amperes

5. Dua pengaruh utama dari aliran arus listrik adalah :

a) Panas dan Medan Magnetik

b) Panas dan Suara
c) Medan Magnetik dan Bunyi
d) Panas dan Getaran

1
6. Resistansi listrik adalah :

a) Pengukuran arus listrik

b) Penghambat arus listrik
c) Tekanan listrik dalam rangkaian
d) Daya listrik

7. Resistansi listrik diukur dalam :

a) Amperes
b) Volts
c) Watts
d) Ohms

8. Konduktor yang lebih panjang, berarti :

a) Resistansinya lebih besar

b) Resistansinya lebih kecil
c) Jika digunakan akan lebih panas
d) Semua jawaban salah

9. Arus pada rangkaian seri:

a) Adalah lebih besar pada komponen dengan resistansi lebih kecil.

b) Adalah sama besar pada setiap komponen atau setiap resistor.
c) Adalah lebih kecil pada komponen dengan resistansi yang lebih besar.
d) Hanya mempunyai nilai yang sama pada setiap komponen yang mempunyai nilai sama.

10. Arus total yang mengalir pada sebuah rangkaian paralel adalah sama dengan :

a) arus cabang ditambah dengan banyaknya jalur arus

b) banyaknya dari jalur arus
c) jumlah dari arus cabang
d) total tegangan dibagi dengan banyaknya jalur arus

11. Tahanan (resistansi) kontak utama (main contact) dari sebuah circuit breaker :

a) Semakin tinggi berarti semakin bagus

b) Semakin rendah berarti semakin bagus
c) Pada saat menutup/terhubung tahanannya harus besar
d) Semua jawaban di atas salah

12. Komponen yang ditunjuk oleh arah panah adalah symbol dari sebuah :

2
 a) Circuit breaker
b) Isolation switch/disconnect switch
c) Switchgear
d) Receptacle

13. Lihat gambar beriktu ini. Komponen apakah yang ditunjuk oleh tanda panah ?

a) Circuit breaker
b) Isolation switch/disconnect switch
c) Switchgear
d) Receptacle

14. Dalam menyambung kabel, yang harus diperhatikan adalah :

a) Kebersihan konduktor.
b) Kekencangan sambungan.
c) Jarak antara bagian konduktor yang terbuka.
d) Jawaban a, b, dan c, benar

15. Konduktor harus dibersihkan sebelum disambung, agar :

a) Konduktornya bersih.
b) Sambungannya kuat.
c) Didapatkan kontak yang baik.
d) Jawaban a, b, dan c, benar .
16. Akibat dari sambungan konduktor yang longgar adalah :

a) Voltage drop pada sambungan.

b) Dapat terjadi arcing.
c) Dapat terjadi overheat.
d) Jawaban a, b, dan c, benar .

17. Satuan yang biasa dipakai untuk menyatakan ukuran kabel, antara lain :

a) AGW
b) AWG

3
 c) GWA
d) GAW

18. Berdasarkan kerja dari sistim peralatan control, pengontrolan motor listrik dibagi atas:

a) Sistim pengontrolan open loop dan sistim pengontrolan close loop

b) Sistim pengontrolan auto dan sistim pengontrolan manual
c) Sistim pengontrolan remot dan sistim pengontrolan local
d) Jawaban b benar

19. Dalam sebuah rangkaian pengontrolan peralatan listrik terdapat beberapa komponen proteksi.
Fungsi dari kmponen protesi ini adalah:

a) Menghindari/mencegah terjadinya gangguan terhadap peralatan listrik yang diprotek

b) Menghindari/mencegah kerusakan yang parah terhadap peralatan yang diprotek akibat
kondisi yang tidak normal.
c) Agar tegangan yang masuk ke peralatan listrik yang diprotek tetap stabil
d) Agar peralatan listrik yang diprotek dapat berfungsi dengan baik tanpa mengalami
gangguan, sehingga operasi tetap lancar.

20. Fungsi utama fuse pada rangkaian pengontrolan motor adalah:

a. Melindungi rangkaian kontrol terhadap beban lebih

b. Melindungi motor terhadap beban lebih
c. Melindungi rangkaian kontrol terhadap hubung singkat
d. Melindungi motor terhadap hubung singkat

B. Isilah jawaban dari pertanyaan-pertanyaa berikut ini :

1. Jelaskan arti simbol-simbol berikut ini :

a)

b)

c)

d)

2. Hitunglah daya yang dilepaskan di dalam resistor pada gambar ini ?

4
3. Buatkan gambar diagram rangkaian sebuah control motor listrik 3 Phase dengan syarat :
Motor dapat di Start dan di Stop serta dilengkapi dengan proteksi Overload ?

4. Buatkan gambar diagram rangkaian sebuah control listrik 3 Phase dengan syarat : Motor
dapat dijalankan secara forward dan reverse yang dilengkapi dengan lampu indikasi
motor running forward, motor running reverse dan motor stop ?
