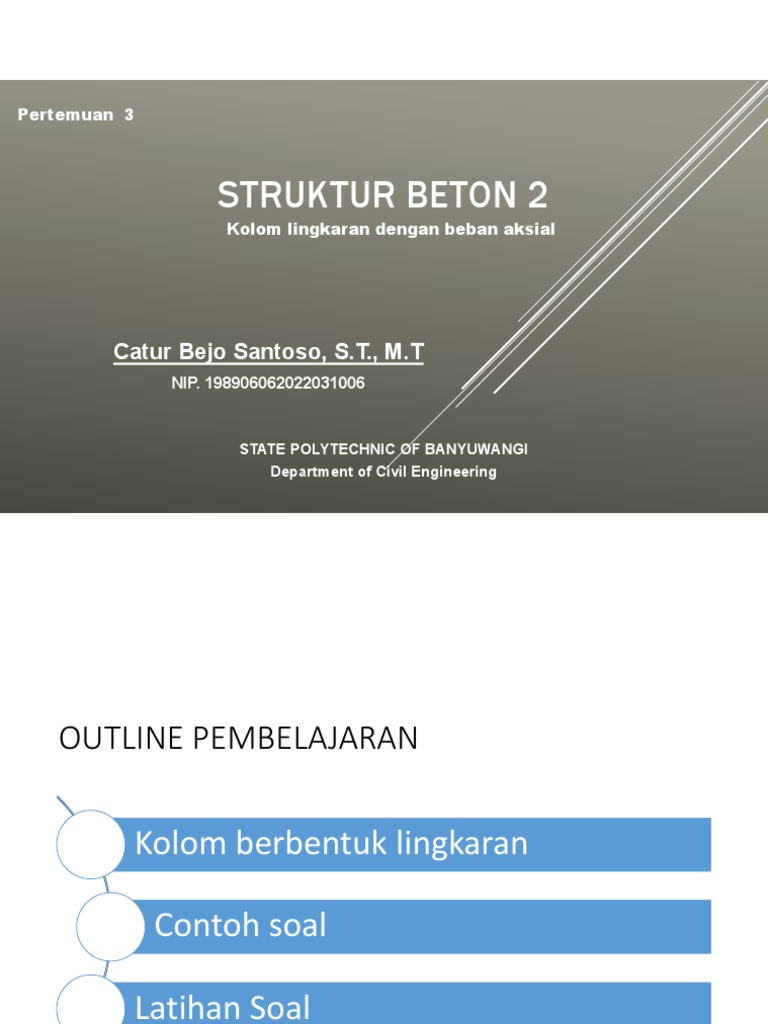

Pertemuan 3

STRUKTUR BETON 2
Kolom lingkaran dengan beban aksial

Catur Bejo Santoso, S.T., M.T

NIP. 198906062022031006

STATE POLYTECHNIC OF BANYUWANGI

Department of Civil Engineering
OUTLINE PEMBELAJARAN

Kolom berbentuk lingkaran

Contoh soal

Latihan Soal
 Kolom berbentuk lingkaran
• Sengkang spiral pada kolom yang memikul beban tekan
akan dapat mencegah hancurnya beton atau tertekuknya
tulangan memanjang.
• Kolom dengan sengkang spiral juga menunjukkan
perilaku yang lebih daktail dibandingkan dengan
sengkang persegi.
• Rasio minimum tulangan spiral diperlukan untuk
menyediakan kapasitas tekan tambahan sebagai
kompensasi mengelupasnya selimut beton.
• Kekuatan selimut beton diperhitungkan dg persamaan:
Pu(selimut) = 0,85 f’c (Ag-Ac)
Dengan Ag = luas total penampang beton, dan Ac adalah
luas inti yang dihitung hingga sisi luar spiral.
Kolom berbentuk lingkaran
Contoh 3
• Desainlah sebuah kolom dengan penampang lingkaran dan sengkang spiral, untuk
memikul beban mati aksial tekan sebesar 2100 kN dan beban hidup aksial tekan
1100 kN.
• Gunakan f’c = 27,5Mpa dan fy = 400 Mpa, serta rasio tulangan memanjang g = 3%.
• Desainlah pula tulangan sengkangnya.
???

???
???

???
Penyelesaian Soal No 3:
1. Hitung nilai Pu:
Pu = 1,2 PD + 1,6 PL
Pu = 1,2 (2100) + 1,6 (1100) = 4280 kN
2. Dengan menggunakan persamaan desain kolom untuk aksial tekan, Ast = 3%Ag
= 0,03Ag, maka:

Maka diperoleh Ag = 193625,6 mm2

Sehingga
Atau dipilih diameter kolom 500 mm, karena digunakan ukuran kolom yang lebih
besar makan Ast dapat dihitung ulang:

Diperoleh Ast = 5639,71 mm2  dipasang 8D32 (Ast = 6430.72 mm2)

Penyelesaian Soal No 3:
3. Desain tulangan sengkang spiral:

Diameter inti Dc = 500 – 2(40) = 420 mm

Ac = π/4 (4202) = 138544,24 mm2
Ag = 196349,54 mm2
196349,54 27,5
= 0,45 −1 = 0,45 −1 = 0,0129
138544,24 400

Jika digunakan spiral berdiameter 10 mm, as = 78,54 mm2, dan ds = 10 mm.

4 ( − ) 4(78,54)(420 − 10)
= 0,0129 = =
420

Diperoleh S=56,6 mm. Gunakan tulangan sengkang spiral D10-50 mm.

TUGAS 3 (2D)
1. Tentukan besar kuat aksial rencana (φPn) dari kolom pendek dengan penampang persegi,
asumsikan fy = 400 Mpa dan sengkang yang digunakan adalah sengkang persegi.
No F’c (Mpa) b(mm) h(mm) Ast
a. (NIM Ganjil) 27,5 300 300 8D25
b. (NIM Genap) 27,5 350 350 10D25

2. Tentukan besar kuat aksial rencana (φPn) dari kolom pendek dengan penampang lingkaran,
asumsikan fy = 400 Mpa.
No F’c (Mpa) D(mm) Ast Tugas dikirim paling lambat jam
a. (NIM Ganjil) 28 350 8D29 10.00 melalui email
catur@poliwangi.ac.id
b. (NIM Genap) 28 400 6D32

3. Desainlah penampang kolom sesuai yang disebutkan di tiap soal, untuk memikul beban mati dan
hidup aksial tekan. Desain pula kebutuhan tulangan sengkang persegi atau spiral serta gambarkan
penampang kolom hasil desain tersebut. Gunakan fy= 400 Mpa, dan rasio tulangan (ρg) dalam
tabel.
No F’c (Mpa) PD (kN) PL (kN) ρg (%) Penampang
a. (NIM Ganjil) 28 1500 700 4 Lingkaran, spiral
b. (NIM Genap) 28 2000 1000 3,5 Lingkaran, spiral
TERIMA KASIH
