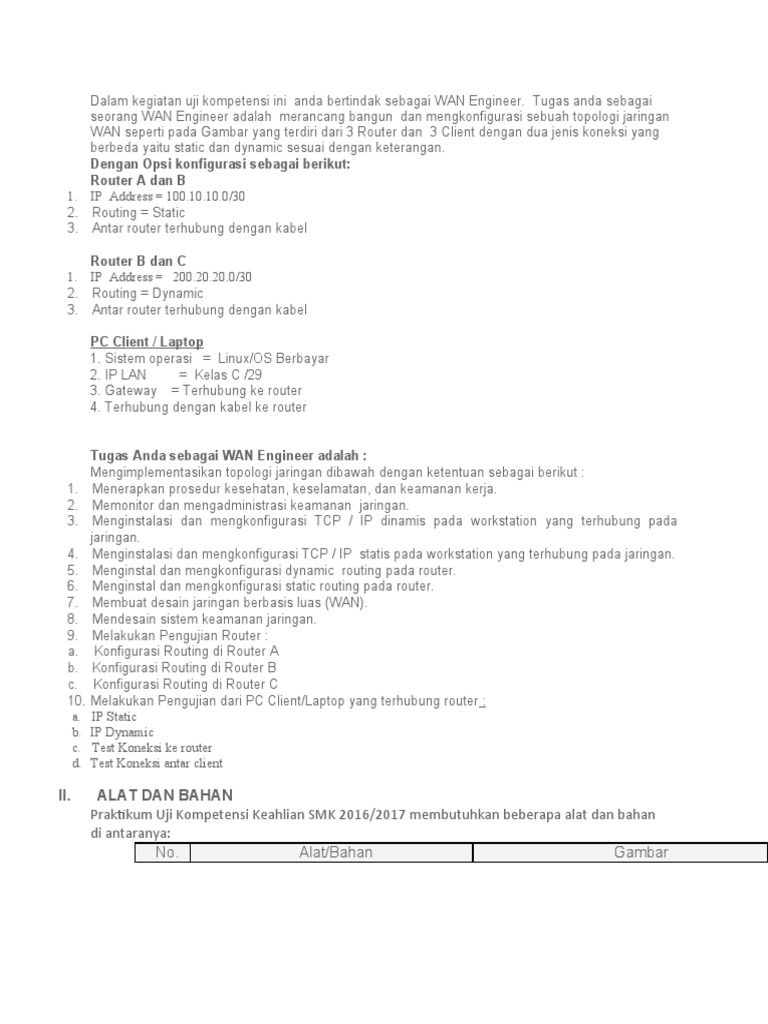

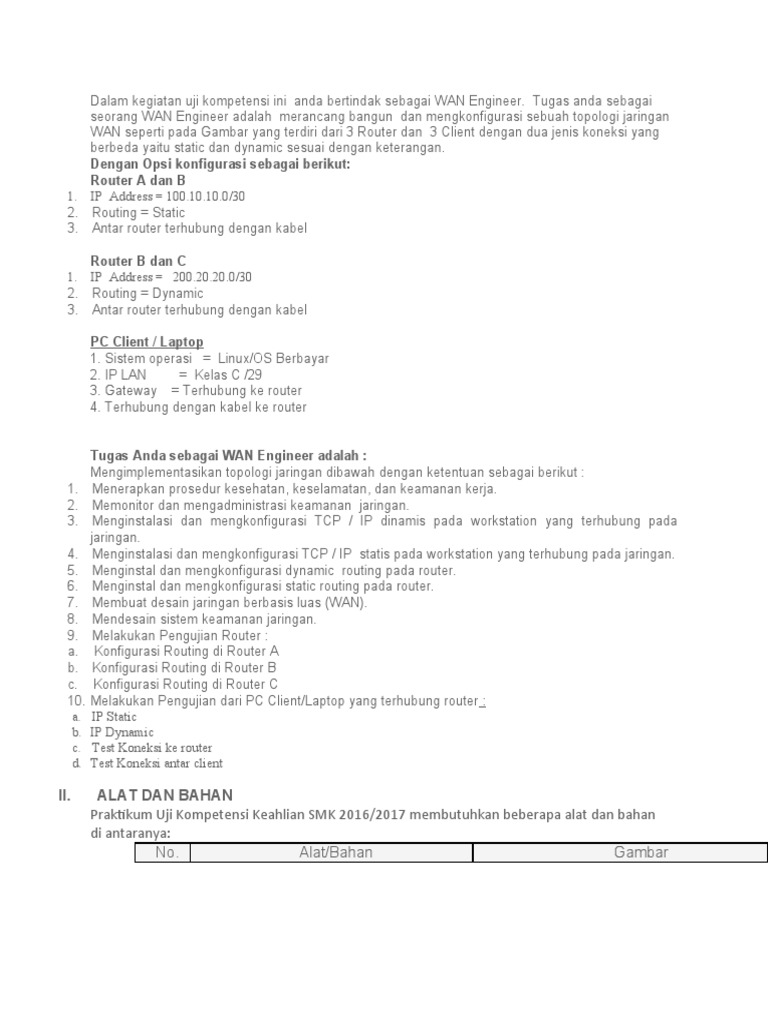

Dalam kegiatan uji kompetensi ini

anda bertindak sebagai WAN Engineer.  Tugas anda sebagai

seorang WAN Engineer adalah  merancang bangun  dan mengkonfigurasi sebuah topologi jaringan
WAN seperti pada Gambar yang terdiri dari 3 Router dan  3 Client dengan dua jenis koneksi yang
berbeda yaitu static dan dynamic sesuai dengan keterangan.
Dengan Opsi konfigurasi sebagai berikut:
Router A dan B
1.      IP  Address = 100.10.10.0/30
2.      Routing = Static
3.      Antar router terhubung dengan kabel

Router B dan C
1.      IP  Address =   200.20.20.0/30
2.      Routing = Dynamic
3.      Antar router terhubung dengan kabel

PC Client / Laptop
1. Sistem operasi   =  Linux/OS Berbayar
2. IP LAN         =  Kelas C /29
3. Gateway    = Terhubung ke router
4. Terhubung dengan kabel ke router

Tugas Anda sebagai WAN Engineer adalah :

Mengimplementasikan topologi jaringan dibawah dengan ketentuan sebagai berikut :
1.      Menerapkan prosedur kesehatan, keselamatan, dan keamanan kerja.
2.      Memonitor dan mengadministrasi keamanan  jaringan.
3.      Menginstalasi dan mengkonfigurasi TCP / IP  dinamis pada workstation yang terhubung  pada
jaringan.
4.      Menginstalasi dan mengkonfigurasi TCP / IP  statis pada workstation yang terhubung pada jaringan.
5.      Menginstal dan mengkonfigurasi dynamic  routing pada router.
6.      Menginstal dan mengkonfigurasi static routing pada router.
7.      Membuat desain jaringan berbasis luas (WAN).
8.      Mendesain sistem keamanan jaringan.
9.      Melakukan Pengujian Router :
a.       Konfigurasi Routing di Router A
b.      Konfigurasi Routing di Router B
c.       Konfigurasi Routing di Router C
10.  Melakukan Pengujian dari PC Client/Laptop yang terhubung router :
a.     IP Static
b.    IP Dynamic
c.     Test Koneksi ke router
d.    Test Koneksi antar client

II.            ALAT DAN BAHAN



Praktikum Uji Kompetensi Keahlian SMK 2016/2017 membutuhkan beberapa alat dan bahan
di antaranya:
No. Alat/Bahan Gambar
 1. Laptop

2. Cisco Packet Tracer

III.            Gambar


    IV.             Konfigurasi
1.       Pada tugas ini saya akan membuat 3 Router dan 3 client yang saling terhubung
dengan konfigurasi yang berbeda ‘Static’ dan ‘Rip’.


2.      Untuk Jenis Routernnya kita akan menggunakan Router type Generic, dan kita
membutuhkan 3 router, dan 3 PC untuk Client nya.

3.       Untuk Pengkabelan kita akan menggunakan Kabel  serial DTE dan kabel cross

Kabel serial DTE digunakan untuk menghubungkan antar router
Dan kabel cross digunakan untuk menghubungkan PC ke router
4.       Lalu hubungkan setiap Router Dan PC Client, dengan kabel yang sudah kita pilih tadi, dengan
topologi satu Router satu Client.

5.       Buka PC Client ,  Untuk PC Client pertama kita akan menggunakan IP “192.168.1.2/29” dengan
netmask “255.255.255.248”. dan default gateway “192.168.1.1”
6.       Buka PC Client ,  Untuk PC Client kedua kita akan menggunakan IP “192.168.2.2/29” dengan
netmask “255.255.255.248”. dengan Gateway “192.168.2.1”

7.       Buka PC Client ,  Untuk PC Client kedua kita akan menggunakan IP “192.168.3.2/29” dengan
netmask “255.255.255.248”. dengan Gateway “192.168.3.1”
8.       Untuk Router 0 (pertama)   kita akan masuk ke “ interface fa0/0” yg terhubung ke pc client dan
beri IP “192.168.1.1”,   dan Masuk ke “intefaces serial2/0”  yang terhubung ke Router kedua,
beri IP “100.10.10.1” . dan jangna lupa centang untuk NO Shutdown.

Router 0 : Int fa0/0

 Router 0 : Serial 2/0

9.       Untuk Router  Kedua (router 1) kita akan masuk ke “ interface fa0/0” yg terhubung ke pc client

dan beri IP “192.168.2.1”,   dan Masuk ke “intefaces serial2/0”  yang terhubung ke Router
pertama, beri IP “100.10.10.2” .  dan Masuk ke “intefaces serial3/0”  yang terhubung ke Router
ketiga, beri IP “200.20.20.1”   dan jangan lupa centang untuk NO Shutdown.

Router Kedua (router 1): fa0/0

Router kedua: serial2/0

Router ketiga: Serial3/0

10.   Untuk Router  Ketiga (router 2) kita akan masuk ke “ interface fa0/0” yg terhubung ke pc client
dan beri IP “192.168.3.1”,   dan Masuk ke “intefaces serial2/0”  yang terhubung ke Router
kedua, beri IP “200.20.20.2” .  dan jangan lupa centang untuk NO Shutdown.

Router ketiga (router 2): fa0/0

 Router ketiga: se2/0

11.   Di Router Pertama (router 0)  kita akan konfigurasi untuk Routing Static yaitu (A-B, dan A-C),
perintah dasar untuk konfigurasinya yaitu :
ip route ‘ip address’ ‘netmask’ ‘gateway’  digunakan untuk menambah ip pada table routing
“show ip route”   digunakan untuk melihat table routing yang telah kita buat.

12.   DI Router Kedua  kita akan konfigurasi di router ini yaitu ( B-A ( STATIC), dan B-C (RIP
DINAMIS)),
13.   Di Router Ketiga  kita akan konfigurasi di router ini yaitu ( C-B , dan C-A (RIP DINAMIS)),
Network ‘ip address’  ini digunakan untuk menambah pada table routing RIP DINAMIS.

14.   Maka semua akan saling terhubung dan akan ada tanda hijau

15.   Lalu cobalah untuk kirim pesan kepada PC lain jaringan dan router jaringan.
Jika succcesfull maka konfigurasi kita berhasil
