NCR SS2E

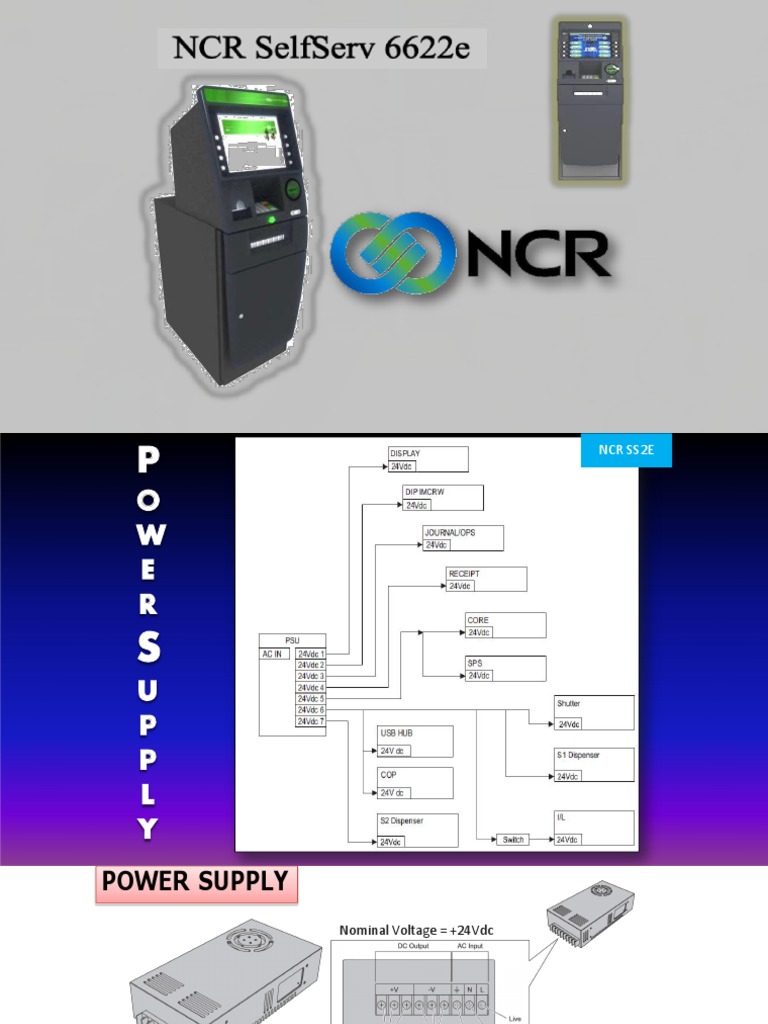

POWER SUPPLY
Nominal Voltage = +24Vdc

RANGE 115 – 230 VOLT

DAYA 300 WATT
JIKA TERJADI OVER VOLTAGE
JIKA TERJADI OVER CURRENT
OVER LOAD
PROTEKSI JIKA TERJADI SHORT CIRCUIT

JIKA TERJADI ABNORMAL TEMPERATUR

NCR SS2E
NCR SS2E
NCR SS2E
 NCR SS2E

USB PORT
CARD READER
( UIMCRW )
UI-MCRW
DOOR SWITCH MINI RECEIPT
FASCIA PRINTER
SENSOR FUNCTION
PE PAPER END

P LOW PAPER LOW

BD BLACK DOT / BLACK

MARK
CHP CUTTER HOME SENSOR

TH COVER OPEN
RECEIPT PRINTER di SS22e di bagi 3 bagian yaitu:
1. PRINTER THERMAL RECEIPT ENGINE
2. TRANSPORT PRINTER
3. PCB Board

Apabila ada problem pada Transport Receipt, bisa di order part bagian Transport saja tidak perlu
mengganti 1 unit receipt Printer, begitu juga bagian lain.
FRONT SENSOR REAR SENSOR

THERMAL
Problem ada serpihan kertas/benda lain
* Letak Misceleneous di atas LCD
Ada beberapa extra Device yang terhubung oleh Misceleneous ini antara lain
yaitu :
• Audio Jack Conector
• FDK Conector
• Auto Supervisor Conector
• In Service Indicator ( Lampu Indikator jika ATM On-Line )
• Media Entry Indicator ( lampu Indikator Fascia Light )
1. Uang yang berada di Hopper akan di sedot oleh Pick Arm
2. Setelah uang di sedot , D-Whell akan membantu Friction
/ menggesek lembar uang tersebut ke Belt Transport
3. Uang akan melewati module LVDT , dimana dimensi uang
( panjang , lebar dan ketebalan ) uang akan di cek . Dimensi
uang tersebut biasanya kita kenal dengan nama : Bill size dan
Singularity

4. Selanjutnya uang akan di collecting / dikumpulkan di Stacker Whell / Tray sampai

jumlah yg diinginkan . Bila jumlahnya benar maka akan di present ke Gate shutter
, gate shutter akan membuka dan uang dalam posisi siap di ambil
5. Jika uang yang di collecting tidak sesuai dengan jumlah dan timing nya maka uang
tersebut akan di bundle reject / dibuang ke kotak reject
6. Delivery uang dari kotak Hopper ke Exit gate , tidak terlepas dari sensor-sensor dan
timing disk yang bekerja secara bersama-sama ( syncronus )
* SENSOR DETEKSI DIMENSI UANG PADA MESIN NCR ADALAH LVDT
1 • LONG NOTE

2 • DOUBLE NOTE

3 • SINGLE NOTE
 FILTER ANGIN

SELENOIDA

T-EQUAL

TUBE
PICK MODULE
WITH GEAR
 POSISI
D-WHELL
POSISI PICK RAK 1

POSISI PICK RAK 2

POSISI PICK RAK 3

 PPO
OSSIISSII
DD--WHEELLLL

Simak Filem setting Dwhell

INTERFACE
KASET 1-2

INTERFACE
KASET 3-4
CCA CONTROL BOARD DISPENSER
 • PICK LINE PECAH
1 • VACUM CUP ROBEK

• INTERFACE KASET RUSAK

2 • GEAR AUS / PECAH

• D-WHELL AUS / RONTOK

3 • SENSOR KOTOR
Cara melakukan Nvram CCA Board Disp

• Insert Purge Bin ! ( if no system will read “ system not authorized “ )

• Clear NVRAM of the PCB:
 Set 3 and 8 of the DIP switch to ON position and power up the jig
 Wait until diode D3 blinks
 Switch OFF the jig
 Release switch 3 and 8 and Power up the jig again.
• Insert Key Disk and start NCR System Application
• Enter into Diagnostic Menu
• Select the device to be tested- Cash Handler
• Run the CLEAR test without installing cassettes
• Come back to Main Menu
• Install cassettes of all 4 types with test currency and configure note parameters as below.

CONFIGURATION NOTE DIMENSIONS :

o 8 – SELF-SERVICE CONFIGURATION o 3 – SET DEVICE CONFIGURATION o 2 – CASH

HANDLER o 2 – LEARN
o Ensure all 4 types of cassettes are detected o 3 – ALL TYPES o PARAMETERS o OK
o Check and ensure that the parameters viz. bill size and singularity for all 4 types are
consistent
o Configure the new parameters by saving them.
o Return to main menu
CONTOH : Problem Card Reader dengan Replace Card Reader
Penggunaan Key Disk
1. Power Down ATM 4. Status will be updated to “device
fatal”
2. Replace Card Reader & Power On ATM

5. Enter SysApp dan pilih Device Status

3. Run Self Test Card Reader List
6. Status list will identify “Authorisation
Required”. Clear All

7. New Card Reader is now “Authorised” and

fully operational
Elektronic Journal
Sekian & Terima kasih
