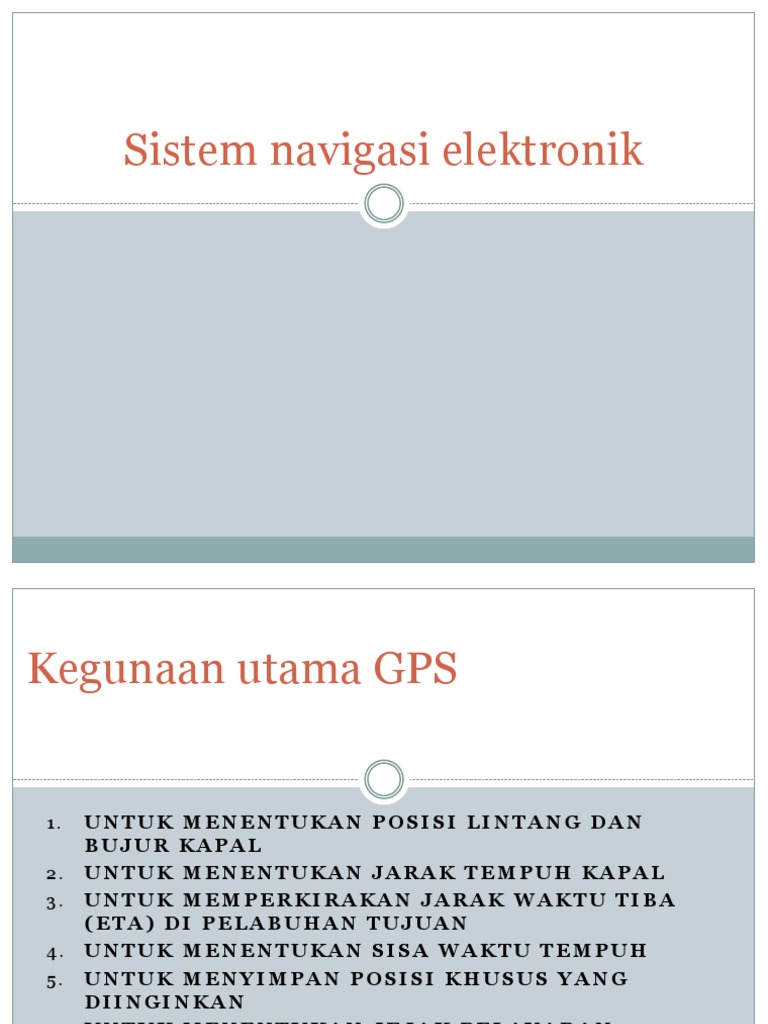

Sistem navigasi elektronik

Kegunaan utama GPS

1. UNTUK MENENTUKAN POSISI LINTANG DAN

BUJUR KAPAL
2. UNTUK MENENTUKAN JARAK TEMPUH KAPAL
3. UNTUK MEMPERKIRAKAN JARAK WAKTU TIBA
(ETA) DI PELABUHAN TUJUAN
4. UNTUK MENENTUKAN SISA WAKTU TEMPUH
5. UNTUK MENYIMPAN POSISI KHUSUS YANG
DIINGINKAN
6. UNTUK MENENTUKAN JEJAK PELAYARAN
DALAM BENTUK PETA
7. UNTUK MEMBUAT BAGAN PADUAN BERNAVIGASI
 Tujuan pembelajaran

MENGERTI DAN MEMAHAMI FUNGSI MENU PADA

GPS,PENGOPERASIAN GPS, CARA MEMBUAT
WAYPOINT DAN ROUTE SATU PELAYARAN
Fungsi menu pada GPS

1. MENU : DIGUNAKAN UNTUK MEMBUKA PILIHAN

MENU GPS
2. C U R S O R PA D : D I G U N A K A N U N T U K M E N G G E R A K K A N
K U R S O R ( PA N A H ) D I L AYA R M O N I T O R N A I K -
T U R U N , K I R I - K A N A N , D A N M E R U B A H N A M A WAY P O I N T
(NAIK-TURUN)
3. D I S P / D I S P L AY : D I G U N A K A N U N T U K M E L I H AT
TA M P I L A N L AYA R M O N I T O R .
4. M A R K / M O B : D I G U N A K A N U N T U K M E N A N D A I S AT U
T E M PAT ATA U P O S I S I O R A N G J AT U H K E L A U T.
5. P O W E R : U N T U K M E N G H I D U P K A N J U G A M E M AT I K A N
GPS
6. G O T O : D I G U N A K A N U N T U K M E M I L I H T U J U A N K A PA L
7. WAYPOINT : SEBUAH TITIK PERTEMUAN ANTARA DUA HALUAN YANG
TELAH DI PLOT PADA PETA

8. ROUTE : GABUNGAN DARI BEBERAPA WAYPOINT YANG TELAH

DISUSUN (DARI WAYPOINT PERTAM KE WAYPOINT TERAKHIR ATAU
SEBALIKNYA)UNTUK MERENCANAKAN PELAYARAN

9. PLOTTER : UNTUK MELIHAT JEJAK PERJALANAN KAPAL SEBELUMNYA

ATAU YANG TELAH DILALUI.

10. ALARM : DIGUNAKAN SEBAGAI PENANDA BAHAYA/PERINGATAN

BAHWA KAPAL TELAH KELUAR DARI ARAH YANG TELAH DI
TENTUKAN

11. ERASE : DIGUNAKAN UNTUK MENGHAPUS WAYPOINT ,ROUTE, DAN

TRACK (JEJAK YANG TELAH DI LEWATI).

12. USER DISPLAY : DIGUNAKAN UNTUK MERUBAH TAMPILAN PADA

LAYAR MONITOR

13. GPS SETUP : DIGUNAKAN UNTUK PENGATURAN KETEPATAN POSISI

14. SYS SETUP : DIGUNAKAN UNTUK PENGATURAN BAHASA, SATUAN

JARAK DAN WAKTU

15. TD SETUP : UNTUK MERUBAH TAMPILAN LINTANG BUJUR

16. ZOOM IN : MEMPEBESAR TAMPILAN PADA LAYAR

17. ZOOM OUT :MEMPERKECIL TAMPILAN PADA LAYAR

18. TONE : DIGUNAKAN UNTUK MERUBAH LETAK LINTANG,BUJUR &

MENGATUR KEKONTRASAN PADA LAYAR.
Mengoperasikan GPS

Menghidupkan Unit GPS

 Sebelum menghidupkan GPS kita harus mengetahui
posisi duga saat pengoperasian. Secara prinsip
pengoperasian GPS sangatlah mudah dengan urut-
urutan sebagai berikut:
 Tekan ON/ OFF untuk menghidupakn
 Atur kecerahan cahaya dilayar tampilan
 Untuk mematikan perangkat, tekan kunci ON /OFF
selama 3 detik
 Menentukan pilihan/sbg cursor

Membuka pilihan/keluar Untuk menentukan pilihan

Mengganti tampilan

Untuk memilih tujuan/track

Untuk membuat waypoint

Membuat tanda Merekan pelayran

Memperbesar tampilan Memperkecil tampilan

Meletakkan posisi kapal di tengah Menyalakan/mematiikan cursor

Mengatur kecerahan dan merubah posisi menghapus

lintang &bujur
 TAMPILAN GPS GP-150 (TOMBOL DISPLAY)

PLOTTER 1 PLOTTER 2
HIGHWAY NAVIGATION
DATA
Cara membuat waypoint

Waypoint adalah sebuah titik pertemuan antara dua

haluan yang telah di plot pada peta

Memasukan Titik Posisi (Waypoint)

 Tekan “WPT RTE 2”
 Tekan “WAY POINT LIST” kemudian “ENTER”
 Masukan nomor titik posisi.
 Tekan “ENT” Karakter pertama untuk latitude (lintang)
akan berkedip (menandakan siap untuk memasukan data ).
 Tekan “TONE” untuk merubah lintang N atau S
 Kemudian periksa, karakter pertama dari bujur ( longitude
) akan berkedip (menandakan siap untuk memasukan data)
 Tekan “TONE” untuk merubah bujur W atau E.
 Tekan “ENT”.
Cara menghapus waypoint

Menghapus titik posisi (waypoint ) dan

namanya.
 Tekan “WPT RTE 2”
 Pilih “WAYPOINT LIST” kemudian “ENTER”
 Pilih waypoint yang akan di hapus kemudian
tekan “CLEAR”
 Tekan “ENTER” untuk “yes” maka waypoint yang
ada telah terhapus.
 Cara setting alarm GPS

1. TEKAN “MENU” ,PILIH “ALARM SETTING”

2. PILIH “ALARM RANGE” UNTUK MENGATUR ALARM PADA
SAAT KAPAL KELUAR DARI TRACK YANG SUDAH DIBUAT.
3. BUAT PENGATURAN ALARM RANGE SESUAI DENGAN
YANG DIINGINKAN.
4. POSISIKAN “XTE” DALAM KEADAAN “ON” UNTUK
MENGAKTIFKAN ALARM TEKAN ENTER.MAKA ALARM
SUDAH AKTIF.
 Cara membuat route pelayaran
ROUTE :gabungan dari beberapa waypoint yang telah
disusun (dari waypoint pertama ke waypoint terakhir atau
sebaliknya)untuk merencanakan pelayaran

1. TEKAN “WPT RTE” PILIH “ROUTE PLANNING”

KEMUDIAN ENTER
2. PILIH NOMOR YANG DIINGINKAN SEBAGAI
ROUTE, KEMUDIAN ENTER.
3. MASUKKAN NOMOR WAYPOINT YANG SUDAH
DI BUAT BERURUTAN SESUAI DENGAN YANG
DI PETA.
4. SETELAH SEMUANYA DI MASUKKAN MAKA
AKAN MUNCUL TOTAL JARAK
TEMPUH,SESUAIKAN DENGAN YANG DI
PETA.PASTIKAN TIDAK BEDA JAUH.
5. SETELAH SEMUANYA SUDAH BENAR TEKAN
“MENU” UNTUK KEMBALI.
Cara mengaktifkan route pelayaran

1. TEKAN “GO TO”

2. KETIK NOMOR ROUTE YANG AKAN
DIGUNAKAN
3. PERHATIKAN APABILA INGIN
MENGGUNAKAN ROUTE YANG SAMA
KEMBALI KE PELABUHAN BERANGKAN
GANTI ROUTE MENJADI “RESERVE”
APABILA TIDAK GUNAKAN “FORWARD”
4. TEKAN “ENTER”
5. ROUTE TELAH TER SETTING
TERIMA KASIH
