-------------------------------------------SolidWorks Basic

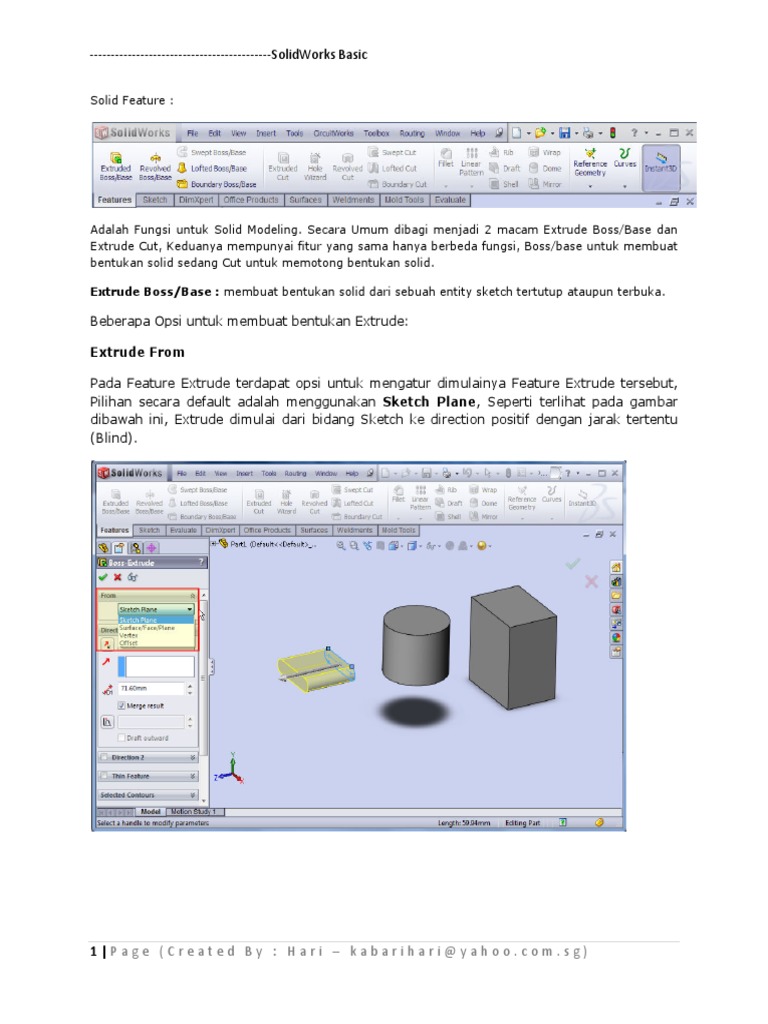

Solid Feature :

Adalah Fungsi untuk Solid Modeling. Secara Umum dibagi menjadi 2 macam Extrude Boss/Base dan
Extrude Cut, Keduanya mempunyai fitur yang sama hanya berbeda fungsi, Boss/base untuk membuat
bentukan solid sedang Cut untuk memotong bentukan solid.

Extrude Boss/Base : membuat bentukan solid dari sebuah entity sketch tertutup ataupun terbuka.

Beberapa Opsi untuk membuat bentukan Extrude:

Extrude From

Pada Feature Extrude terdapat opsi untuk mengatur dimulainya Feature Extrude tersebut,
Pilihan secara default adalah menggunakan Sketch Plane, Seperti terlihat pada gambar
dibawah ini, Extrude dimulai dari bidang Sketch ke direction positif dengan jarak tertentu
(Blind).

1|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Extrude From Surface/Face/Plane:

Extrude From Vertex

2|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Extrude From Offset

Extrude Direction 1 :

Extrude hanya pada satu arah, dengan beberapa pilihan direction:

Blind, extrude dengan jarak tertentu pada contoh ini D1: 50mm. Direction dapat diatur
kearah positif atau negative dengan meng-klik tombol reverse direction.

3|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Through All : extrude dengan jarak terjauh dari semua entity.

4|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Up to Next, extrude sampai dengan next entity.

Up To Vertex, Extrude sampai dengan vertex (sudut) yang dipilih.

5|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Up To Surface : Extrude sejauh surface tertentu yang telah ditentukan (warna Pink).

Offset From Surface : Extrude dengan jarak yang di offset dari surface yang dipilih.

6|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Up to Body : extrude sejauh referensi Body yang dipilih.

MidPlane : extrude dengan dua arah sejauh nilai D1.

7|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Opsi-Opsi lain :

• Extrude dengan sudut kemiringan.

• Extrude 2 arah ( 2 Directions )

• Extrude dengan sebuah entity pengarah.

8|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

• Extrude Thin : Extrude sebuah entity sketch terbuka.

Catatan : jika entity sketch yang digunakan untuk entrude berupa sketch terbuka maka otomatis
feature Thin akan diaktifkan, sehingga bentukan solid yang terjadi berupa sheet metal dengan
ketebalan yang dapat diatur (pada contoh ini tebalnya 2mm)

Revolved Boss / Base:

adalah membuat bentukan solid dari sebuah entity sketch terbuka/tertutup dengan sebuah sumbu
putar. Terdapat beberapa opsi yang tersedia untuk mendapatkan hasil yang bervariasi.

9|Page (Created By : Hari – kabarihari@yahoo.com.sg)

-------------------------------------------SolidWorks Basic

Sweep :

membuat bentukan solid dari sebuah entity sketch terbuka atau tertutup mengikuti sebuah path
pengarah.

Lofted :

Membuat bentukan solid dari 2 atau lebih entity Sketch tertutup yang terdapat pada beberapa plane
Parallel dengan atau tanpa Guide Curve.

10 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Boundary Boss / Base : membuat bentukan solid dengan referensi curva dan surface.

11 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Extrude Cut :

Catatan: Semua opsi pada Solid Cut sama persis dengan Boss/Base.

Hole Wizard: untuk membuat bentukan lubang (Drill, Tab, Counterbore, Countersink dll).

12 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Revolve Cut:

Swept Cut :

13 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Lofted Cut:

Fillet :

Yang termasuk pada group Fillet adalah : Fillet dan Chamfer.

14 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Constant radius Fillet :

Variable Radius Fillet :

15 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Face Fillet:

Full Round Fillet:

16 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Fillet Expert: membuat fillet dengan cara select dan edit yang lebih mudah tanpa keluar dari fungsi
Fillet Expert.

Select item untuk di fillet,

Mengganti radius fillet beberapa item.

Pada feature tree ditampilkan dua buah Fillet, fillet pertama dengan nilai radius definisi awal, sedang
fillet kedua adalah fillet dengan nilai radius yang diubah.

17 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Chamfer:

Angle – Distance

Distance - Distance

18 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Vertex

Pattern :

19 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Linear Pattern:

Circular Pattern:

20 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Mirror

Curve Driven Pattern : membuat pattern mengikuti curve

21 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Sketch Driven Pattern : membuat pattern menggunakan point yang dibuat dalam sketch.

Table Driven Pattern : membuat pattern menggunakan tabel (memerlukan coordinat

System)

22 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Fill Pattern : membuat pattern yang mengisi curve hasil Sketch atau Planar face.

Rib :

23 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Draft : membuat sisi miring

• Neutral Plane : Membuat sisi miring terhadap sebuah bidang planar.

• Parting Line : membuat draft terhadap parting line.

Untuk membuat parting line, create sketch parting line dan selanjutnya gunakan fungsi
Insert/ Curve/ Split Line

24 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

• Step Draft :

Langkahnya sama dengan proses membuat line split pada parting line diatas (insert Split
Line pada face yang dikehendaki).

25 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Shell : membuat bentukan dengan ketebalan tertentu mengikuti bentuk part solid.

Wrap : membuat bentukan Emboss / Deboss / Scribe pada surface referensi (planar & non
Planar).

26 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks Basic

Emboss text pada suatu bidang datar.

Deboss

Scribe: membuat garis marking (projection curve hasil sketch)

27 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks
SolidWorks Basic

Dome : membuat bentukan kubah pada suatu bidang datar.

Mirror : membuat copy mirro

or features, Faces dan Bodies terhadap seb
buah plane atau
planar face.

Untuk part yang dibuat me enggunakan feature solid biasa, mirror dapat
d dilakukan
menggunakan opsi Mirror Featu
ure

28 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks
SolidWorks Basic

29 | P a g e ( C r e a t e d B y : H a r i – k a b a r i h a r i @ y a h o o . c o m . s g )
-------------------------------------------SolidWorks
SolidWorks Basic

Untuk mirror part yang dibuat menggunakan proses Weldment (Structural member), dapat
di mirror dengan menggunakan n opsi mirror Bodies.

Hasilnya:
