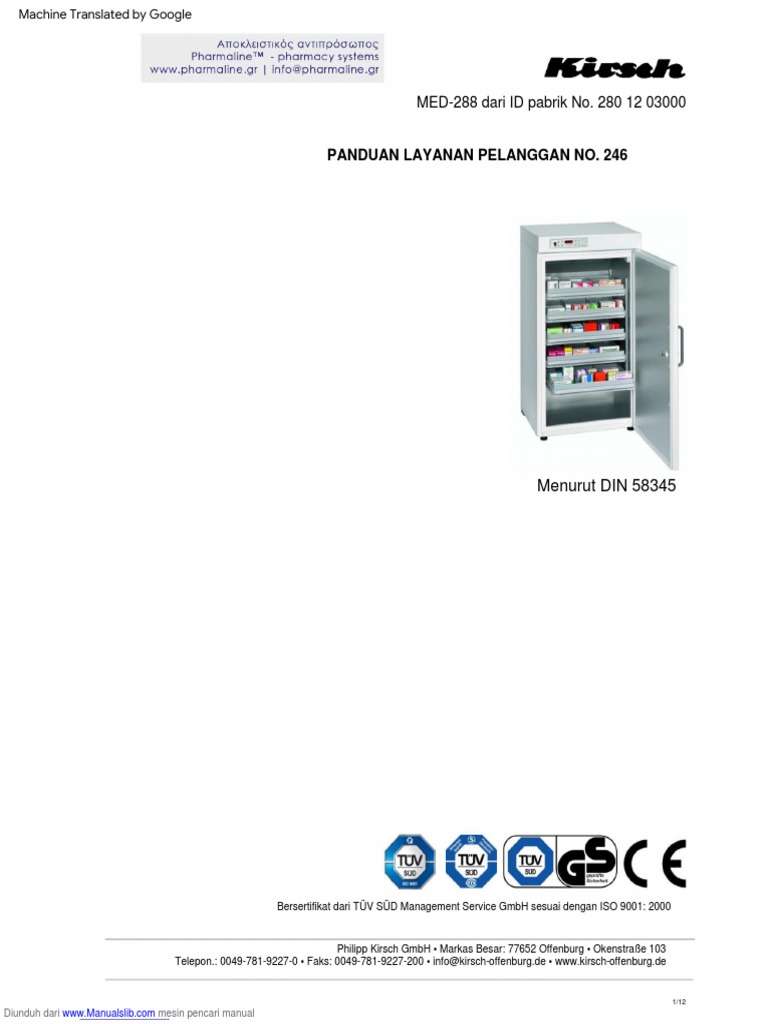

MED-288 dari ID pabrik No. 280 12 03000

PANDUAN LAYANAN PELANGGAN NO. 246

Menurut DIN 58345

Bersertifikat dari TÜV SÜD Management Service GmbH sesuai dengan ISO 9001: 2000

Philipp Kirsch GmbH • Markas Besar: 77652 Offenburg • Okenstraße 103

Telepon.: 0049-781-9227-0 • Faks: 0049-781-9227-200 • info@kirsch-offenburg.de • www.kirsch-offenburg.de

1/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Data teknis:
Pendingin: VKS 2116 K Tegangan: 220-240 V 50/60 Hz Kapasitas pendinginan: 150 W pada tm 0°C Total konsumsi arus: 1,4 AL´Unite
kompresor: THB4419YWZ TH751WZ Kipas aliran
lihat silang
detail pada
konsumsi
pendingin)
arus: 0,15 A Refrigeran: R 134 a, 80 g (untuk jumlah pengisian yang tepat

Baterai untuk sistem peringatan akustik listrik independen: 6 V 4Ah

Gambaran teknis umum lemari es: Lemari es

dilengkapi dengan unit kontrol elektronik dan unit pemantauan elektronik. Keduanya berada di PCB yang sama dan bekerja
secara independen satu sama lain.
Lemari es memiliki pendingin udara resirkulasi, pencairan independen, penguapan kondensasi, tampilan suhu interior yang tertunda,
sistem peringatan optik dan akustik, serta alarm kegagalan daya.
Udara yang diresirkulasi di cold store dihasilkan oleh kipas aliran silang. Pemilihan kelembaban udara mempengaruhi fungsi kipas aliran
silang. Kelembaban udara diatur menggunakan tombol 2. Ketika pengaturan "kelembaban udara tinggi" dipilih, dioda hijau 10 menyala dan
kipas udara resirkulasi dialihkan ke operasi permanen. CATATAN: Saat pengaturan "kelembapan udara rendah" dipilih, kipas akan berhenti
selama 5 menit tergantung pada keadaan diam kompresor (waktu tetesan). Kipas bekerja selama fase pencairan tidak peduli apa pun
pengaturan kelembaban udara. Itu selalu mati ketika pintu dibuka.
Pencairan dimulai setiap 12 jam oleh pengatur suhu/pencairan elektronik. Pendingin dimatikan, kipas bekerja di dalam alat. Pencairan
dihentikan ketika sensor suhu pada kondensor telah mencapai batas suhu +5°C atau setelah periode aman 90 menit. Pencairan tambahan
dapat dimulai dengan menekan tombol 7 (selama sekitar 4 detik). Kondensasi menetes ke piringan kondensasi di bagian dalam terlebih dahulu
dan kemudian mengalir dari sana melalui tabung ke piringan penguapan di ruang mesin.

Saklar kunci 1

1
P 0
Saat saklar kunci berada di posisi 0 maka tombol tidak berfungsi. Selama alat tetap tersambung ke sumber listrik, kata MATI
akan muncul di layar.

1
P 0 Saat saklar kunci di posisi 1 semua tombol aktif. Nilai referensi dan ambang batas peringatan dapat ditampilkan tetapi tidak
dapat diubah. Nilai MIN dan MAX dapat ditampilkan dan diatur ulang.

1
P 0 Dengan sakelar kunci di posisi P, nilai referensi dan ambang peringatan dapat ditampilkan dan diubah menggunakan tombol
3 dan/atau 8. Kelembaban udara dapat diatur. Selain itu, daftar parameter dapat diminta dengan menekan tombol 3 dan 8
secara bersamaan (setidaknya selama 4 detik).

CATATAN: Alat harus dioperasikan pada posisi 1. Kami merekomendasikan untuk melepas kunci agar alat tidak dimatikan secara tidak
sengaja.

1 2 3 4 5 6

7 8 9 10 11 12 13

2/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Setelah dinyalakan, alarm suhu tidak disetel hingga nilai referensi tercapai atau setelah 2 jam.
Hal ini memberi kesempatan pada sistem pendingin untuk mencapai kisaran suhu kerja tanpa memicu alarm.
Jika suhu turun di bawah atau naik di atas ambang batas suhu yang ditetapkan masing-masing, sinyal akustik terdengar di unit operasi, kontak peringatan
jarak jauh dipicu dan suhu saat ini berkedip bergantian dengan pesan kesalahan di layar 4 (lihat pesan kesalahan dan status ).

Alarm dapat dimatikan menggunakan tombol 5. Jika status alarm masih belum dihilangkan setelah ini, alarm akan berbunyi setiap 30 menit. Jika dalam
keadaan alarm suara alarm tidak dimatikan dan keadaan alarm secara otomatis dihilangkan, suara alarm mati tetapi tampilan terus berkedip untuk
menunjukkan bahwa keadaan alarm telah dipicu. Flashing dapat dimatikan dengan menekan tombol 5.

Terdapat 2 buzzer pada papan kontrol yang diaktifkan jika terjadi masalah komunikasi antara unit operasi A1 dan unit kontrol dan pemantauan A2. Alarm ini
hanya dapat dimatikan selama 24 jam dengan dipisahkan dari listrik (cabut steker). Jika kesalahan tidak teratasi dalam waktu ini, buzzer internal dihidupkan
kembali. Hal yang sama berlaku untuk pesan kesalahan F90-F93 (lihat pesan kesalahan dan status).

Tampilan suhu yang tertunda menurut botol sampel Tampilan suhu

di sirkuit alarm ditunjukkan tenang menurut botol sampel. Penyesuaian ukuran botol sampel dapat dilakukan dengan menggunakan parameter A12.
Pengaturan 100 sesuai dengan botol sampel penuh à 250 ml. Pengaturan kira-kira. 65 sesuai dengan botol sampel ukuran setengah dan pengaturan 1
sesuai dengan botol sampel ukuran seperempat. Tidak ada koneksi linier dalam pemilihan nilai numerik.

Fungsi uji alarm:

Tampilan digital tertunda sesuai dengan botol sampel dengan cairan 250 ml. Untuk menjalankan mode uji alarm, penundaan harus dilakukan
dimatikan.

Akses ke mode uji alarm (pengukuran udara): Putar kunci

1 ke posisi P. Tekan tombol 6 dan 13 bersamaan selama kurang lebih 4 detik hingga titik desimal muncul di layar.

Sekarang sistem peringatan dapat diuji melalui pemanasan probe hitam, segera setelah tampilan mencapai ambang atas, peringatan akustik akan berbunyi
dan tampilan akan berkedip, kontak bebas potensial akan terpicu.

Setelah mengalihkan kembali tombol ke posisi 1, tampilan 4 menunjukkan suhu tertunda yang terakhir diukur.

Memori min/maks
Memori min/maks menyimpan nilai suhu tertinggi dan terendah yang ditampilkan. Memori min dapat dihapus dengan menekan tombol 8 dan 5 secara
bersamaan, memori maks juga dapat dihapus dengan menekan tombol 3 dan 5. Layar menunjukkan 4 tanda hubung ("----") untuk menghapus dengan tegas.

Saat dinyalakan, sistem diberi kesempatan untuk mencapai nilai acuan C1. Perekaman min/maks hanya dimulai setelah nilai referensi tercapai atau setelah
2 jam.

Sirkuit alarm
Jika suhu mencapai ambang peringatan, sirkuit alarm mengintervensi kontrol suhu. Jika suhu terlalu rendah, rangkaian kompresor diputus oleh relai K7.
Suhu kemudian mengendap di ambang peringatan bawah A2.

Pesan kesalahan dan buzzer

Jika alarm dikenali, ini ditampilkan setelah pengaturan di A15 dan/atau buzzer diaktifkan. Buzzer berbunyi sebentar-sebentar, yaitu dinyalakan dan dimatikan
secara bergantian. Pesan mana yang muncul di layar tercantum dalam tabel pesan kesalahan dan status. Pesan kesalahan itu sendiri ditampilkan bergantian
dengan suhu saat ini. Jika lebih dari satu kesalahan terjadi, mereka akan ditampilkan secara bergantian, di mana suhu saat ini selalu muncul di antaranya,
dengan kata lain, misalnya: E0 – Suhu - E1 – Suhu – E0 – Suhu– E1 – Suhu – E0 – dll.

Terlepas dari ini, alarm disinyalkan melalui relai alarm K9 dan LED menyala di unit operasi. Jika alarm suhu harus dikonfirmasi setelah A14, alarm tetap
ditampilkan, meskipun suhu telah mencapai rentang yang valid lagi. Dalam hal ini, LED dan relai alarm K9 dimatikan karena alarm tidak ada lagi, tetapi
buzzer dan/atau tampilan harus dikonfirmasi.

Membandingkan nilai sebenarnya/nilai

tampilan Perbandingan nilai sebenarnya dari unit kontrol harus selalu dilakukan jika suhu interior yang diukur tidak sesuai dengan suhu yang ditunjukkan
pada tampilan atau pengaturan nilai referensi. Ini juga harus dilakukan saat papan kontrol atau sensor F1 atau F3 diganti. Suhu bagian dalam harus diukur
di bagian tengah bagian dalam jika memungkinkan untuk mencapai ketelitian setinggi mungkin.

Pilih daftar parameter PA0 sebagai berikut:

Putar kunci kontak ke posisi P.
Tekan tombol 3 dan 8 selama 4 detik hingga PAO muncul di layar.
Tekan tombol 12, d1 muncul di layar.
Gunakan tombol 3 untuk memilih: H5 = Sensor kontrol (F1)
H6 = Tampilan.

Contoh: parameter H5, sensor kontrol.

Jika suhu interior terlalu hangat, sesuaikan ke rentang plus di bawah H5. Jika suhu interior terlalu dingin, sesuaikan ke kisaran minus di bawah H5.

Contoh: parameter H6, tampilan.

Jika suhu yang ditampilkan terlalu hangat, sesuaikan ke rentang minus di bawah H6. Jika suhu yang ditampilkan terlalu dingin, sesuaikan ke kisaran plus di
bawah H6.

3/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

A1 Mengganti tampilan atau unit kontrol dan pemantauan A2 Kedua

bagian ditempatkan di bawah pelat atas. Lepaskan pelat penutup di sisi belakang tarik keluar permukaan kerja. Bagian-bagian itu kemudian menjadi terlihat.

Memasang kembali kipas aliran silang: Lepaskan bagian sudut atas penyekat udara dan pelat sambungan dengan kipas aliran silang dari bagian
belakang ruang interior dan keluarkan. Kipas aliran silang dapat dilepas dari pelat tambahan dan diganti.

Memasang kembali gagang

pintu: Dari bagian dalam pintu, lepas kedua sumbat dan bahan penyekat. Buka kedua sekrup di belakang ini.

Mengganti kunci silinder: Dari

bagian dalam pintu, buka sekrup countersunk di bautnya. Cabut baut, penutup bundar, dan tabung isolasi. Longgarkan mur pengencang (kunci soket
22 mm) dan tarik kunci ke arah depan. Pasang kunci pengganti dalam urutan terbalik.

Mengganti segel pintu:

Pintu tidak perlu disekrup untuk mengganti segel. Tarik segel pintu keluar dari alur serba. Paksa segel pengganti ke dalam rumpun dengan memukulnya
perlahan dengan ibu jari Anda atau palu kayu. Pastikan segel dimasukkan ke dalam alur rata ke bibir penutup.

Pendingin: Bersama dengan evaporator, ini membentuk unit siap pakai yang dapat diganti tanpa harus mengganggu sirkuit zat pendingin.
Evaporator didorong melalui slot di dinding belakang. Jika sirkuit refrigeran terganggu oleh titik layanan pelanggan yang tidak resmi, ini membuat klaim
garansi apa pun menjadi tidak valid.

Mengganti baterai: Paket

baterai dimonitor oleh elektronik dan ACC muncul di layar jika ini rusak atau tidak menyediakan daya yang cukup.
Paket baterai ada di ruang mesin di bagian belakang. Itu diikat ke papan terminal dengan braket baterai. Untuk mengganti unit baterai, lepaskan ring dari
braket baterai dan cabut kabel merah dan biru. Pasang baterai pengganti dengan urutan terbalik.
CATATAN: Pastikan Anda memiliki polaritas merah + dan biru yang tepat -

4/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Pesan kesalahan dan status (diekstrak dari manual pengoperasian)

Pesan kesalahan ditampilkan bergantian dengan suhu saat ini. Jika beberapa kesalahan telah terjadi, ini ditampilkan
secara berurutan.

Menampilkan Menyebabkan Memengaruhi Ukuran

MATI Sakelar kunci di posisi 0 Alat terhubung ke suplai listrik, regulator Nyalakan alat, putar sakelar kunci ke posisi 1
dalam keadaan siaga
Dioda 9 Berkedip: pencairan diperlukan
Nyala: proses pencairan aktif
Dioda 10 Berkedip: Persyaratan Kipas berhenti saat pintu dibuka
Nyala: kelembapan udara tinggi diaktifkan Kipas secara permanen
Dioda 11 Aktif: alarm kolektif
Hai Suhu di atas ambang batas peringatan Alarm suhu tinggi (mungkin terlalu banyak Amati apakah keadaan cepat kembali normal, jika tidak
A1 barang yang akan didinginkan ditambahkan ada masalah teknis
sekaligus atau pintu dibiarkan terbuka terlalu lama)

Dia Suhu di bawah ambang batas peringatan Alarm suhu rendah, alat pengaman terpicu, sirkuit Amati apakah keadaan cepat kembali normal, jika tidak
A2 pemantau telah mematikan lemari es (dapat terjadi ada masalah teknis
jika pintu dibuka agak lama dan lemari es harus
didinginkan secara signifikan.

E1 Kesalahan sensor cold store, Regulator dingin bekerja dalam mode Periksa sensornya
putus atau korsleting program darurat

E2 Sensor evaporator rusak, putus Regulator dingin berfungsi normal, waktu Periksa sensornya
atau korsleting pencairan terbatas
E3 Sensor pemantau kesalahan 1, Regulator dingin terus bekerja, sirkuit Periksa sensornya
putus atau korsleting pemantauan tidak memiliki kontrol suhu

E5 Pintu terbuka lebih dari 60 detik Bagian dalam menghangat Tutup pintu

EP0 Kesalahan selama swa-uji oleh regulator pendingin sirkuit pemantauan mengambil alih kontrol suhu

EP1 Kehilangan data dalam memori parameter Regulator pendingin mati, sirkuit Periksa parameter
pemantauan mengambil alih kontrol suhu

EP2 Kesalahan selama swa-uji oleh panel Regulator pendingin dan sirkuit pemantauan
operasi berfungsi, bel dan relai alarm di sirkuit pemantauan
menyala
EP3 Kehilangan data dalam memori parameter panel Regulator pendingin mati, sirkuit Periksa parameter
operasi pemantauan mengambil alih kontrol suhu

EP4 Kesalahan selama swa-uji di sirkuit pemantauan Regulator pendingin aktif

Sirkuit pemantauan memicu alarm tetapi tidak
mengintervensi pengaturan suhu

ep5 Kehilangan data dalam memori parameter sirkuit Regulator pendingin aktif Periksa parameter
pemantauan Sirkuit pemantauan memicu alarm tetapi tidak
mengintervensi pengaturan suhu

EP6 Kehilangan data di penyimpanan data Regulator pendingin aktif

Sirkuit pemantauan memicu alarm, tidak ada data
yang direkam
F90 - F93 Konflik perangkat keras Periksa kabel yang menghubungkan panel operasi dan
papan kontrol, jika tidak, pasang kembali unit kontrol

Rek Paket baterai rusak Ganti paket baterai atau periksa koneksi
PF Masalah listrik Tidak ada pendinginan, alarm terpicu, kontak Periksa catu daya
peringatan jarak jauh terpicu
Dengan fitur opsional: rtc
Waktu tidak tepat Atur jamnya

Setel waktu pada pengontrol lemari es (Opsi):

Putar Sakelar Kunci 1 ke “P”. Tekan tombol "Set" 12 dua kali dan waktu yang diatur saat ini akan ditampilkan (selama 3 detik).
Sesuaikan waktu dengan menekan tombol Atas 3 atau Bawah 8 seperlunya. Tekan tombol “Set” 12 untuk mengkonfirmasi waktu dan beralih ke pengaturan tanggal. Sesuaikan tanggal
dengan tombol Naik 3 atau Turun 8 seperlunya. Tekan tombol “Set” 12 untuk mengkonfirmasi waktu dan pindah ke pengaturan tahun. Sesuaikan tahun dengan tombol Naik 3 atau Turun 8
seperlunya

5/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Deskripsi parameter
Nilai berikut dapat mengubah karakteristik alat.
Untuk alasan ini, setiap penyesuaian harus dilakukan dengan sangat hati-hati.

Daftar parameter
Akses PA0: Tombol 1 ke posisi P, tekan tombol 3 dan 8 secara bersamaan selama 4 detik, lalu tekan sebentar tombol 12. Sekarang
tetapi ton 3 atau 8 dapat digunakan untuk menelusuri daftar parameter.
Nilai parameter yang dipilih ditampilkan saat tombol 12 ditekan. Dapat diatur dengan menekan tombol 3 atau tombol 8 sebagai tambahan. Nilai baru disimpan
segera saat tombol 12 dilepaskan.
Nilai secara otomatis diatur ulang ke nilai aslinya jika tidak ada tombol yang ditekan selama 45 detik atau dengan menekan tombol 3 dan 8 secara bersamaan
selama kira-kira. 4 detik.

Parameter Deskripsi Fungsional d1 Rentang MED-288

Interval pencairan pengaturan 0: tanpa pencairan
otomatis 1 ... 99 jam 0 ... 30,0 °C 12 jam
d3 Berhenti pada suhu pencairan Nilai 5.0°C
H1 aktual sensor cold store F1 Sensor - -
H2 -
evaporator nilai aktual F2, jika tersedia - Sensor pemantauan
H3 -
nilai aktual F3, tidak ditunda - Sensor pemantauan nilai aktual
H4 - -
F4, tidak ditunda, jika tersedia Koreksi / perbandingan sensor
penyimpanan dingin (-99 .. .99.0 K sensor evaporator
H5 dibandingkan dengan nilai yang sama) 0,0 K

H6 Koreksi/perbandingan sensor pemantauan Nilai -99 ... 99,0 K 0,0 K

H15 - -
tegangan baterai sebenarnya (dengan paket baterai
opsional)
H 17 Modul baterai tersedia -1 = deteksi otomatis 1 = ya 0 1
= tidak 0:00 ... 23:59 1.01. ...
31.12. 2000 ...2099 0: sensor
r2 Waktu saat ini tampilan tertunda F3 1 – 4* -
r3 Tanggal sekarang -
r4 Tahun -
H0 Tampilan layanan 0

Jika modul jam tidak terpasang, tampilan akan menampilkan 1.1.2001 0:00 dan tidak dapat diubah.
*Parameter H0 menawarkan kemungkinan menampilkan nilai untuk sensor tertentu selama 5 menit. Kemudian tampilan otomatis kembali normal lagi.
Masukkan angka 1 untuk sensor F1, angka 2 untuk sensor F2, dan angka 3 untuk sensor F3.

Daftar parameter PA1 (unit operasi/tampilan)

Akses: Setel sakelar kunci 1 ke posisi P, tekan tombol 3 dan 8 secara bersamaan selama 4 detik, pilih PA1 menggunakan tombol 3, terus tekan tombol 12
dan setel -7 (minus 7). Sekarang tombol 3 atau 8 dapat digunakan untuk menelusuri daftar parameter.
Nilai parameter yang dipilih ditampilkan saat tombol 12 ditekan. Dapat diatur dengan menekan tombol 3 atau tombol 8 sebagai tambahan. Nilai baru disimpan
segera saat tombol 12 dilepaskan.
Nilai secara otomatis diatur ulang ke nilai aslinya jika tidak ada tombol yang ditekan selama 45 detik atau dengan menekan tombol 3 dan 8 secara bersamaan
selama kira-kira. 4 detik.
Parameter Deskripsi fungsional Rentang MED-288 1
b2 Tampilan siaga pengaturan 1:
OFF 2: AUS 3:
kanan DP 0:
b12 Mode tampilan bilangan bulat 1:
dibulatkan ke 0,5 2: 0
0,1 0: °F 1: °C 0:
b13 Skala suhu Tidak berfungsi 1:
Ringan 2: 1
b51 Tombol fungsional 2 (tekan tombol sebentar) Kelembaban 3:
Superfrost 4: Defrost
5: Kelembaban, 0
sakelar kunci "P"

6: Superfrost, sakelar kunci "P"

7: Pencairan, sakelar kunci "P"
b52 Tekan sebentar tombol fungsi 7 Tekan lihat b51 lihat b51 lihat b51 0
b61 tombol fungsi 2 kira-kira. 4 detik Tekan tombol 5
b62 fungsional 7 kira-kira. 4 dtk 4

6/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Daftar parameter PA2 (pengatur dingin)

Akses: Setel sakelar kunci 1 ke posisi P, tekan tombol 3 dan 8 secara bersamaan selama 4 detik, pilih PA2 menggunakan tombol 3, terus tekan tombol 12 dan
setel -7 (minus 7). Sekarang tombol 3 atau 8 dapat digunakan untuk menelusuri daftar parameter.
Nilai parameter yang dipilih ditampilkan saat tombol 12 ditekan. Dapat diatur dengan menekan tombol 3 atau tombol 8 sebagai tambahan. Nilai baru disimpan
segera saat tombol 12 dilepaskan.
Nilai secara otomatis diatur ulang ke nilai aslinya jika tidak ada tombol yang ditekan selama 45 detik atau dengan menekan tombol 3 dan 8 secara bersamaan
selama kira-kira. 4 detik.

Parameter Deskripsi fungsional Rentang MED-288

C1 Nilai referensi pada saat pengiriman pengaturan C7 ... 5.0 °C
C3 Beralih akal C6 0: Kontak pemanas
1: Kontak pendinginan
C4 Histeresis 0,1 ... 15,0 K 0: simetris 1 1,5 K
C5 Modus histeresis 1: satu sisi C7 ... 999 °C
-99 °C … C6 0 ... 240
C6 Batas nilai referensi atas mnt . 0 ... 240 mnt. 0 ... 1 20,0 °C
C7 Batas bawah nilai referensi 240 mnt. 2,0 °C 0
C8 Perlindungan start-up setelah kompresor start mnt. 3
C9 Perlindungan start-up setelah kompresor berhenti menit 0
Q10 Perlindungan start-up untuk kompresor setelah catu daya menit
dinyalakan
C13 Periode pengaktifan jika terjadi kesalahan sensor (operasi 0 ... 100% 20%
darurat)
C14 Siklus waktu jika terjadi kesalahan sensor (operasi darurat) 5 ... 60 mnt. 10 menit.

Q15 Fungsi pencairan otomatis 0: tidak

Superfrost ada 1: dikontrol waktu
C16 Batas waktu untuk fungsi superfrost 4 ... 36 jam 1: Aktif 0 12 jam
F15 Operasi pendinginan mode kipas secara permanen 2:
Seperti 1, dengan gangguan tetesan 2
3: Dengan kompresor aktif 4: Kontrol
suhu 1: Hanya sensor evaporator 2:
F16 Operasi pendinginan kontrol kipas Selisih cold store - evaporator 2 0:
mati 1 1: hidup 0 ... 240 mnt. 0 ... 240 mnt. 0 ... 240
F17 Pencairan mode kipas mnt.

F18 Penundaan setelah kompresor menyala 0 mnt.

F19 Penundaan setelah pencairan 0 mnt.
F20 Waktu interupsi menetes (untuk F15=2) 5 menit.
F21 Offset kontrol (untuk F15=4) 0 ... 15,0 K 0K
F22 Histeresis (untuk F15=4) 0,1 ... 15,0 K 0: 0,5 K
d1 Interval pencairan tidak ada pencairan otomatis 1 ...
99 jam 0: Tidak ada pencairan 1: 12 jam
d2 Jenis pencairan Hanya kompresor mati 2: Listrik 3:
Gas panas 0 ... 30,0 °C 1 . .. 99
mnt. 0 ... -15 °C 1

d3 Berhenti pada suhu pencairan 5,0 °C

d4 Batas waktu pencairan 90 menit.
d7 Perbedaan suhu untuk pendinginan 0 °C
sebelumnya
d8 Waktu pendinginan maksimum untuk pendinginan 0 ... 180 mnt. 0 mnt.
sebelumnya
d9 Waktu menetes 0 ... 15 mnt. 0 mnt.
d10 Hentikan waktu pemanasan hidangan tetes 0 ... 60 mnt. 0 mnt.

7/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

Daftar parameter PA3 (sirkuit pemantauan)

Akses: Atur tombol 1 ke posisi P, tekan tombol 3 dan 8 secara bersamaan selama 4 detik, pilih PA3 menggunakan tombol 3, tekan terus tombol 12 dan atur -7 (minus 7). Sekarang tombol
3 atau 8 dapat digunakan untuk menelusuri daftar parameter. Nilai parameter yang dipilih ditampilkan saat tombol 12 ditekan. Dapat diatur dengan menekan tombol 3 atau tombol 8
sebagai tambahan. Nilai baru disimpan segera saat tombol 12 dilepaskan. Nilai secara otomatis diatur ulang ke nilai aslinya jika tidak ada tombol yang ditekan selama 45 detik atau
dengan menekan tombol 3 dan 8 secara bersamaan selama kira-kira. 4 detik.

Parameter Deskripsi fungsional Rentang MED-288

A1 Batas peringatan atas pengaturan A2/ 8,0 K 2,0 K
A2 Batas bawah peringatan A7 ... A6 A7 ... A1/ 0,1 K
A4 Histeresis A6 0,1 ... 15,0 K
A5 Modus histeresis 1: satu sisi, absolut / 2: satu sisi, relatif Batas
pengaturan atas untuk ambang peringatan
A6 A7 ... 999 °C Batas pengaturan bawah untuk ambang peringatan -99 °C 0…...A6
240
Waktu
mnt. pemadaman alarm setelah alarm suhu 1 25,0 °C
A7 0,0 °C 0
A8 mnt. 0
A9 Waktu penekanan alarm setelah pencairan 0 ... 240 mnt. menit 120
A10 Waktu pemadaman alarm setelah dinyalakan pada listrik 0 ... 240 mnt. mnt. 0 65
A11 Input analog penugasan Penundaan 0: Sensor F3 / 1: Kopling F3/F4 0..100
A12 tampilan, 0 = langsung, 100 = botol
sampel penuh, non-linear Waktu penekanan
A13 alarm untuk pintu terbuka Perilaku setelah 0: Tidak ada alarm / 1 … 300 detik. 60 detik.
A14 penghentian alarm suhu secara independen 0: Tanpa buzzer, penghapusan otomatis 1: 2
Dengan buzzer, penghapusan otomatis 2: Tanpa
buzzer, dengan pemberitahuan 3: Dengan buzzer,
dengan pemberitahuan 1: Tampilan berkedip 2: Buzzer
A15 Buzzer fungsi dan/atau tampilan di unit operasi jika terjadi alarm hanya aktif 3: Tampilan berkedip dan buzzer aktif 4: 6
(untuk alarm suhu lihat A14) sebagai 2., dapat diakui 5: sebagai 3., buzzer dapat
diakui 6: sebagai 5., kembali secara otomatis setelah
A16 15 ... 1440 mnt. 1 ... 48 jam

A16 Mengembalikan buzzer setelah pengakuan 30 menit.

A17 Jika terjadi kesalahan pengoperasian, pengulangan alarm, 24 jam
buzzer internal setelah reset melalui sumber listrik mati
P23 Interval waktu memori, (memori data opsional) 10 ... 900 dtk. 1 ... 120 detik.
P25 Rekam data aktif 14 1 ... 250 26
L0 ST-bus: alamat sendiri

Daftar parameter PA5 (jam)

Akses: Setel sakelar kunci 1 ke posisi P, tekan tombol 3 dan 8 secara bersamaan selama 4 detik, pilih PA5 menggunakan tombol 3, terus tekan tombol 12 dan setel -7 (minus 7). Sekarang
tombol 3 atau 8 dapat digunakan untuk menelusuri daftar parameter. Nilai parameter yang dipilih ditampilkan saat tombol 12 ditekan. Dapat diatur dengan menekan tombol 3 atau tombol
8 sebagai tambahan. Nilai baru disimpan segera saat tombol 12 dilepaskan. Nilai secara otomatis diatur ulang ke nilai aslinya jika tidak ada tombol yang ditekan selama 45 detik atau
dengan menekan tombol 3 dan 8 secara bersamaan selama kira-kira. 4 detik.

Parameter r1 Deskripsi fungsional Rentang pengaturan MED-288 -1

Jenis -1: Pengaturan otomatis
0: Dimatikan
1: Tersedia
r2 Waktu (format Eropa) 00:00 ... 23:59 0:00
r3 Tanggal (format Eropa) 1.1. ... 31.12 1.1.
r4 Tahun 2000 ... 2000 0: Tanpa fungsi / 1: Mulai pencairan 0 0: Senin -
st
r11 1 beralih fungsi Minggu (setiap hari) 0 1: Senin - Jumat (hari kerja)
r12 Pergantian hari/hari untuk r11

2: Sab - Min (akhir pekan)

3: Sen 4:
Sel, dll. 0:00 ...
r13 Waktu pengalihan untuk 23:59 lihat r11 0:00
t
r21 fungsi pengalihan r11 2 lihat r12 lihat r13 00
r22 Pergantian hari/hari untuk r21 lihat r11 lihat r12 0:00
r23 Waktu pengalihan untuk lihat r13 lihat r11 00
rd
r31 fungsi pengalihan r21 3 lihat r12 lihat r13 0:00
r32 Pergantian hari/hari untuk r31 lihat r11 lihat r12 00
r33 Waktu switching untuk lihat r13 0:00
fungsi switching r31 th 4
r41 00
r42 Pergantian hari/hari untuk r41 0:00
r43 Waktu pengalihan untuk
th
r51 fungsi pengalihan r41 5
r52 Pergantian hari/hari untuk r51
r53 Beralih waktu untuk r51

8/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Diunduh dari www.Manualslib.com mesin pencari manual
9/12
abu-
abu
=
putih
hijau
=kuning
=
coklat
hijau-
kuning
= biru=merah=hitam=
coklat
hijau
kuning
hijau-
kuning putih
abu-
abu biru
merah
hitam
MF
1= M3
= M2
= M1
= KM1
= K9
= K7
= K3
= K1
= A2
= A1
=
Perlindungan
motorik Kipas
udara pencair
resirkulasiKipas Motor start
kompresor Relai Relai
peringatan
jauh
jarak Relai
perlindungan
suhu
rendah Relai
kipas
udara kompresor
(hibrida) Papan
resirkulasi Relai kontrol
dan pengoperasian
dan
tampilan
pemantauanUnit
G1
= S1
= =
F3= F2 F1
= CD1
=
Baterai Sakelar
kontak
pintu Elektronik
dan
tampilan
peringatan
senor
suhu Evaporator
sensor
suhu Penyimpanan
dingin
sensor
suhu Kapasitor
start-
up
Kontak
peringatan
Steker
jauh
jarak
listrik
Sambungan
untuk
kontak
peringatan
Sambungan
jauh
jarak
untuk
sensor,
kontak
pintu
dan
antarmuka
Sambungan
untuk
listrik, Sambungan
untuk
paket
baterai
Terminal
cold
store
X1
=
X2
X3
=
X6
X10
=
X11
kompresor,…RS
485
X12
=
RS
485
X13
=
X14
Diagram
sirkuit
226-066
Machine Translated by Google
 Machine Translated by Google

10/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

DAFTAR SUKU CADANG

Lebih dingin Pintu kulkas 226003 Pintu

114560 Pendingin VKS 2116 K kanan/kiri, 1105 x 655 mm 226134 Segel pintu
1093 x 643 mm 226108 Pegangan pintu, jarak
114550 Kompresor L'Unite
lubang 210 mm 270141 Busing plastik untuk pin engsel
114552 Relai penyalaan L„Unite
270125 No kunci. 1001 215127 Kunci silinder, 64 mm
114553 Kapasitor start-up L'Unite 64 myF
dengan 2 anak kunci
114554 Sakelar pelindung motor L'Unite
114551 Baki Penguapan L„Unite

Kontrol Pedalaman
270127 Kipas angin silang untuk resirkulasi udara
222162 Unit kontrol dan pemantauan (status. P25 = 2)
202056 Papan tambahan untuk pengisi daya baterai jika listrik mati 222161 Unit tampilan 218414 Pelat pemasangan untuk kipas tiup silang
226607 Penyekat udara, atas
202062 Sensor suhu F1, 2m hijau 202061 Sensor suhu F2, 2m kuning 202060 Sensor suhu
226608 Penyekat udara, buttom
F3, 2m hitam 202073 Terminal 2-pin untuk antarmuka (steker + dudukan) 202074 3 -pin
terminal untuk kontak peringatan jarak jauh (plug + base) 226609 Strip pemasangan untuk penyekat udara
226105 Gib 646 mm
222205 Saluran kabel untuk sakelar kontak pintu
252163 Sakelar kontak pintu

114407 Kunci untuk sakelar kunci 270429 Piring pemukul

202067 Akku 6 V 4 Ah 226617 216104 Piringan tetes 530 x 38 x 30 mm
222156 Laci MED-288
Lingkaran untuk baterai
222158 Pembatas panjang aluminium untuk laci 330 mm
222159 Pemotong silang H + T 160 mm
222157 Pemandu kastor

Perumahan
226145 Permukaan kerja 660 x 587 x 16 mm
226610 Bagian tegak untuk pengontrol
Fitur tambahan (tidak diilustrasikan)
226611 Lembar penutup untuk bagian atas di bagian belakang
226606 Papan terminal 220135 Ventilasi kompresor 226426
Bagian pemasangan untuk blower 202058
222101 Engsel atas/bawah
Papan tambahan pengisi baterai dan penyimpanan data 226007 Pintu
226112 Dasar lemari es, depan
kaca kanan/ kiri 1105 x 655 mm 114158 Panel kaca terisolasi 1018 x 568
226113 Dasar lemari es, di bagian belakang
x 18 mm 253142 Kunci dengan 2 anak kunci (untuk pintu kaca) di atas
270125 No kunci . 1001 (untuk kunci pintu kaca)

11/12
Diunduh dari www.Manualslib.com mesin pencari manual
 Machine Translated by Google

44246/01.10

12/12
Diunduh dari www.Manualslib.com mesin pencari manual
