PT.

Intecs Teknikatama Industry-Sorowako

September 01, 2006 Prepared by : Andy

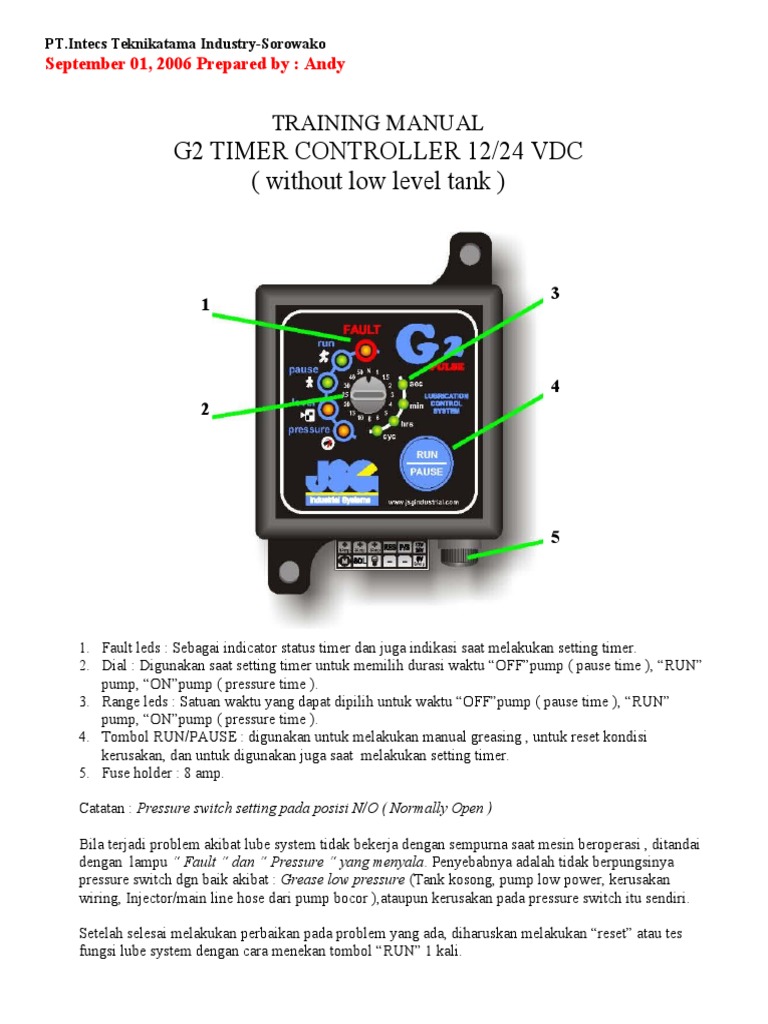

TRAINING MANUAL
G2 TIMER CONTROLLER 12/24 VDC
( without low level tank )

3
1

4
2

1. Fault leds : Sebagai indicator status timer dan juga indikasi saat melakukan setting timer.
2. Dial : Digunakan saat setting timer untuk memilih durasi waktu “OFF”pump ( pause time ), “RUN”
pump, “ON”pump ( pressure time ).
3. Range leds : Satuan waktu yang dapat dipilih untuk waktu “OFF”pump ( pause time ), “RUN”
pump, “ON”pump ( pressure time ).
4. Tombol RUN/PAUSE : digunakan untuk melakukan manual greasing , untuk reset kondisi
kerusakan, dan untuk digunakan juga saat melakukan setting timer.
5. Fuse holder : 8 amp.

Catatan : Pressure switch setting pada posisi N/O ( Normally Open )

Bila terjadi problem akibat lube system tidak bekerja dengan sempurna saat mesin beroperasi , ditandai
dengan lampu “ Fault “ dan “ Pressure “ yang menyala. Penyebabnya adalah tidak berpungsinya
pressure switch dgn baik akibat : Grease low pressure (Tank kosong, pump low power, kerusakan
wiring, Injector/main line hose dari pump bocor ),ataupun kerusakan pada pressure switch itu sendiri.

Setelah selesai melakukan perbaikan pada problem yang ada, diharuskan melakukan “reset” atau tes
fungsi lube system dengan cara menekan tombol “RUN” 1 kali.
 WIRING DIAGRAM
G2 TIMER CONTROLLER 12/24 VDC
( without low level tank )

1. PNUEMATIC PUMP ( AIR SYSTEM 01-083513 )

ORANGE MERAH COKLAT

BIRU MUDA HIJAU ABU-ABU

N/O
AIR SOLENOID GREASE PRESSURE BATERY / INPUT
SWITCH POWER 12/24 VDC
NOTE : WARNA KABEL KADANG TIDAK SESUAI

TIDAK DIGUNAKAN

2. HYDRAULIC PUMP ( PILOT CHIEPT / HIGH CHIEPT )

ORANGE PINK MERAH COKLAT

BIRU MUDA BIRU TUA HIJAU ABU-ABU

N/O
HYD 3 WAY HYD 4 WAY SOLENOID GREASE PRESSURE BATERY / INPUT
SOLENOID TANPA RECIPROCATION TIMER SWITCH POWER 12/24 VDC
NOTE : WARNA KABEL KADANG TIDAK SESUAI

TIDAK DIGUNAKAN

SETTING
 G2 TIMER CONTROLLER 12/24 VDC
( without low level tank )

PNUEMATIC PUMP ( AIR SYSTEM 01-083513 )

 Lepaskan socket kabel pada bagian bawah timer, biarkan power battery /
kunci kontak dalam posisi “ ON “.
 Tekan tombol “RUN” terus menerus sambil masukan kembali socket kabel.

 Setelah socket kabel terhubung, maka hentikan menekan tombol “RUN”,

lampu fault,lampu pause,lampu sec/min/hrs akan menyala.

Note : Selama melakukan proses setting, lampu fault akan terus menyala

 Masukan “PAUSE” time yang diinginkan, putar “DIAL” searah jarum jam
untuk mendapatkan bilangan waktu yang lebih besar ( “sec” ke “min” ke
“hrs” ). Untuk angka yang lebih kecil putar berlawanan arah jarum jam
 Bila angka yang diinginkan sudah didapat, tekan tombol “RUN” selama 2
 
detik, sampai lampu sec/min/hrs berkedip kedip.
Lalu tekan kembali tombol “RUN” 1 kali.
 Bila lampu “run” menyala, lewati bagian ini dengan cara menekan tombol
“RUN” 1 kali.

 Masukan “PRESSURE” time atau “ON” time pump yang diinginkan, putar
“DIAL” searah jarum jam untuk mendapatkan bilangan waktu yang lebih
besar ( “sec” ke “min” ke “hrs” ). Untuk angka yang lebih kecil putar
berlawanan arah jarum jam, di sarankan untuk memakai : max 2 menit

  Bila angka yang diinginkan sudah didapat, tekan tombol “RUN” selama 2
detik, sampai lampu “min” berkedip kedip.
 Lalu tekan kembali tombol “RUN” 1 kali.
 Setelah itu hanya tersisa lampu “FAULT “ saja yang menyala.

 Lepaskan kembali socket kabel pada bagian bawah timer, biarkan power
battery / kunci kontak tetap dalam posisi “ ON “.
 Pasang kembali socket kabel tsb pada timer. Lampu pause dan sec/min/hrs
akan menyala. Kondisi ini menyatakan timer sedang standby, dan setting
timer dianggap sudah selesai. Untuk test kerja lube system tekan tombol
“RUN” 1 kali

SETTING
G2 TIMER CONTROLLER 12/24 VDC
( without low level tank )

HYDRAULIC PUMP ( PILOT CHIEPT / HIGH CHIEPT )
 Lepaskan socket kabel pada bagian bawah timer, biarkan power battery / kunci
kontak dalam posisi “ ON “.
 Tekan tombol “RUN” terus menerus sambil masukan kembali socket kabel.

 Setelah socket kabel terhubung, maka hentikan menekan tombol “RUN”, lampu
fault,lampu pause,lampu sec/min/hrs akan menyala.

Note : Selama melakukan proses setting, lampu fault akan terus menyala

 Masukan “PAUSE” time yang diinginkan, putar “DIAL” searah jarum jam untuk
mendapatkan bilangan waktu yang lebih besar ( “sec” ke “min” ke “hrs” ). Untuk
angka yang lebih kecil putar berlawanan arah jarum jam
  Bila angka yang diinginkan sudah didapat, tekan tombol “RUN” selama 2 detik,
sampai lampu sec/min/hrs berkedip kedip.
 Lalu tekan kembali tombol “RUN” 1 kali

 Masukan “run” pump atau “cyc” time pump yang diinginkan, putar “DIAL”
searah jarum jam untuk mendapatkan bilangan waktu yang lebih besar. Untuk
angka yang lebih kecil putar berlawanan arah jarum jam, di sarankan untuk
memakai : max 2 “sec”
  Bila angka yang diinginkan sudah didapat, tekan tombol “RUN” selama 2 detik,
sampai lampu “sec” berkedip kedip.
 Lalu tekan kembali tombol “RUN” 1 kali.

 Masukan “PRESSURE” time atau “ON” time pump yang diinginkan, putar
“DIAL” searah jarum jam untuk mendapatkan bilangan waktu yang lebih besar
( “sec” ke “min” ke “hrs” ). Untuk angka yang lebih kecil putar berlawanan arah
jarum jam, di sarankan untuk memakai : max 10 menit

 


Bila angka yang diinginkan sudah didapat, tekan tombol “RUN” selama 2 detik,
sampai lampu “min” berkedip kedip.
Lalu tekan kembali tombol “RUN” 1 kali.
 Setelah itu hanya tersisa lampu “FAULT “ saja yang menyala.

 Lepaskan kembali socket kabel pada bagian bawah timer, biarkan power battery /
kunci kontak tetap dalam posisi “ ON “.
 Pasang kembali socket kabel tsb pada timer. Lampu pause dan sec/min/hrs akan
menyala. Kondisi ini menyatakan timer sedang standby, dan setting timer
dianggap sudah selesai. Untuk test kerja lube system tekan tombol “RUN” 1 kali

