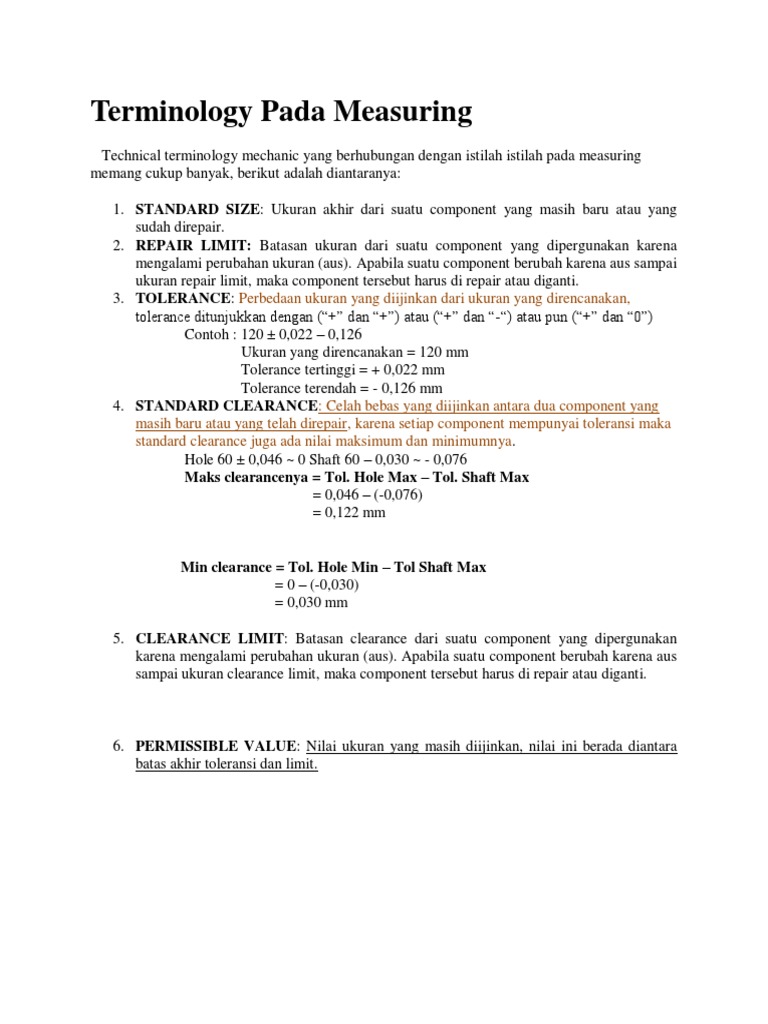

Terminology Pada Measuring

Technical terminology mechanic yang berhubungan dengan istilah istilah pada measuring
memang cukup banyak, berikut adalah diantaranya:

1. STANDARD SIZE: Ukuran akhir dari suatu component yang masih baru atau yang
sudah direpair.
2. REPAIR LIMIT: Batasan ukuran dari suatu component yang dipergunakan karena
mengalami perubahan ukuran (aus). Apabila suatu component berubah karena aus sampai
ukuran repair limit, maka component tersebut harus di repair atau diganti.
3. TOLERANCE: Perbedaan ukuran yang diijinkan dari ukuran yang direncanakan,
tolerance ditunjukkan dengan (“+” dan “+”) atau (“+” dan “-“) atau pun (“+” dan “0”)
Contoh : 120 ± 0,022 – 0,126
Ukuran yang direncanakan = 120 mm
Tolerance tertinggi = + 0,022 mm
Tolerance terendah = - 0,126 mm
4. STANDARD CLEARANCE: Celah bebas yang diijinkan antara dua component yang
masih baru atau yang telah direpair, karena setiap component mempunyai toleransi maka
standard clearance juga ada nilai maksimum dan minimumnya.
Hole 60 ± 0,046 ~ 0 Shaft 60 – 0,030 ~ - 0,076
Maks clearancenya = Tol. Hole Max – Tol. Shaft Max
= 0,046 – (-0,076)
= 0,122 mm

Min clearance = Tol. Hole Min – Tol Shaft Max

= 0 – (-0,030)
= 0,030 mm

5. CLEARANCE LIMIT: Batasan clearance dari suatu component yang dipergunakan

karena mengalami perubahan ukuran (aus). Apabila suatu component berubah karena aus
sampai ukuran clearance limit, maka component tersebut harus di repair atau diganti.

6. PERMISSIBLE VALUE: Nilai ukuran yang masih diijinkan, nilai ini berada diantara
batas akhir toleransi dan limit.
7. FREE LENGTH OF SPRING: Panjang bebas dari spring yang sudah diambil / lepas
dari dudukkannya.
8. INSTALLATION LENGTH OF SPRING: Panjang dari suatu spring setelah dilakukan
pemasangan pada dudukkannya.
9. INSTALLATION LOAD OF SPRING: Panjang akhir dari suatu spring dalam kondisi
terpasang pada dudukkannya kemudian diberi beban, beban yang diberikan sesuai
standard.

10. PRE LOAD: Beban awal yang digunakan untuk memutarkan suatu component yang
dilengkapi dengan cone bearing (Beban awal axial yang sengaja diberikan pada saat
pemasangan Tapper Roller Bearing dengan tujuan untuk mendapatkan Bearing Clearnce).
11. ROTATING TORQUE: Pergerakkan awal axle yang sengaja diberikan pada saat
pemasangan Tapper Roller Bearing dengan tujuan untuk mendapatkan Bearing
Clearance, dengan perlakuan jarak 1 meter dari titik pusat putaran dengan satuan Kg.m,
dimana component tersebut sampai berputar. Untuk pengukuran Pre Load dengan Pinion
terpasang.
12. BACKLASH: Jarak bebas/clearance antara roda gigi yang bersinggungan dan
berpasangan.
13. ENDPLAY: Gerak bebas suatu shaft searah dengan sumbunya (axial play).
14. BENDING: Kebengkokkan (curvature) suatu shaft terhadap sumbunya.

15. DISC WARP: Kerusakkan pada disc (melengkung membentuk angka 8) pada sisi bagian
diameter luar.
16. DISH OF DISC: Melengkung nya disc (seperti piring) pada posisi bagian dalam.

17. DIS-COLORATION: Perubahan warna yang terjadi pada suatu component yang
disebabkan oleh panas yang diakibatkan oleh dua komponen yang bergesekkan secara
berlebihan atau kurangnya pelumasan.
18. PITTING: Cacat yang terjadi karena proses corrosive atau karat, biasanya terjadi pada
outer cylinder liner atau Rod Cylinder Hydraulic.
19. SCRACTH: Cacat yang terjadi pada komponen karena tergesek oleh benda asing atau
adanya bagian yang terkelupas.
20. CHIPPING: Cacat pada komponen yang dikarenakan oleh terjadinya gompel / cuil di
salah satu bagiannya.
21. CRACK: Keretakkan yang terjadi pada komponen yang bisa disebabkan karena getaran
atau benturan.
22. TWIST: Puntiran yang terjadi pada komponen sehingga sumbunya tidak sejajar lagi.
 23. PRESS FIT: Suaian sesak dari suatu komponen yang berpasangan, pemasangan nya
dilakukan dengan paksaan (Pressing Machine).
24. SHRINGKING FIT: Suaian sesak dari pasangan komponen (Shaft & Shaft Hole) yang
dilakukan dengan proses penyusutan / pemuaian.

Demikian beberapa istilah istilah atau technical terminology mechanic yang berhubungan
dengan proses measuring, masih banyak istilah istilah lainnya. Pada kesempatan berikutnya akan
piper comex tambahkan. Terima kasih.
