Power Tool RAD Tool Versi UT

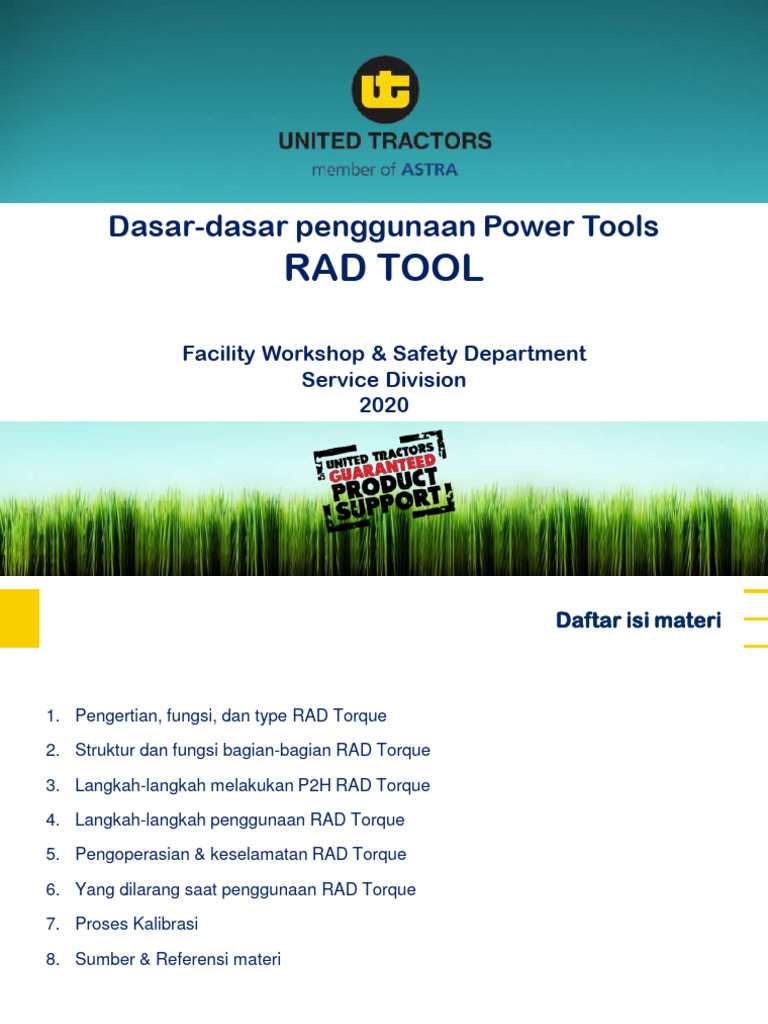

Dasar-dasar penggunaan Power Tools
RAD TOOL
Facility Workshop & Safety Department

Service Division
2020
CONFIDENTIAL AND PROPRIETARY

Any use of this material without specific permission of United Tractors is strictly prohibited
Daftar isi materi
1. Pengertian, fungsi, dan type RAD Torque
2. Struktur dan fungsi bagian-bagian RAD Torque
3. Langkah-langkah melakukan P2H RAD Torque
4. Langkah-langkah penggunaan RAD Torque
5. Pengoperasian & keselamatan RAD Torque
6. Yang dilarang saat penggunaan RAD Torque
7. Proses Kalibrasi
8. Sumber & Referensi materi

Pengertian, fungsi, dan type-type
RAD Tool
RAD TORQUE
SYSTEM
RAD Tool adalah pengganda torsi dengan
mereduksi planet gear yang dirancang
untuk menghasilkan beban torsi paling
kuat, akurat dan aman
Torsi adalah momen gaya yang diberikan

pada suatu benda sehingga menyebabkan
benda tersebut berputar
Clik
on Air Line

RAD Tool
JENIS RAD TORQUE
SYSTEM
• PNEUMATIC
• BATTERY
• ELECTRIC

RAD Tool
KEUNGGULAN RAD Tool
 Tingkat akurasi yang sangat baik +/-5%

 Lebih senyap
 Minim getaran
 Mudah digunakan
 Mudah di maintenance
RAD torque termasuk salah satu alat yang paling aman, portable dan mudah
dalam penggunaan dan aplikasinya

Struktur dan fungsi bagian-bagian dari
RAD Tool
BAGIAN - BAGIAN RAD TOOL
• REGULATOR
Berfungsi sebagai filter dan setting Air
pressure terhadap Tool RAD, pastikan
kondisi regulator lengkap dan dalam
keadaan baik seperti, tabung filter,
tabung pelumas, pressure gauge dan oli
pelumas.
• HOSE
Sebagai penghubung antara regulator
dengan RAD Tool, pastikan hose yang ada
didalam box tidak rusak, pecah/bocor , getas
dan dilengkapi dengan coupler yang sesuai
dengan RAD Tool.

RAD Tool
• RAD Tool
Alat yang digunakan untuk melakukan retorque sesuai
Torsi yang diinginkan, perhatikan dan periksa kondisi
fisik RAD Tool dalam keadaan baik tidak terdapat
retakan/ cacat fisik sebelum digunakan.

RAD Tool
• REACTION ARM
Sebagai penahan antara titik tumpu
dengan RAD tool, pastikan reaction Arm
dalam keadaan baik tidak rusak,retak
dan dilengkapi pengunci (snap ring).
• DOKUMEN
Sebagai acuan dalam menggunakan
RAD tool pastikan didalam box terdapat
dokumen pendukung seperti; petunjuk
penggunaan, kartu warranty dan kartu
torsi masih dalam kondisi valid.

Langkah-langkah melakukan P2H
RAD Tool
• Maintenance diperlukan untuk menjaga kondisi RAD Tool selalu

dalam kondisi baik saat digunakan.
• Komponen RAD Tool yang perlu dimaintenance:
A. Regulator
B. Hose
C. RAD Tool

RAD Tool
MAINTENANCE TOOLS
RAD
A. REGULATOR
• Lakukan drain pada regulator
• Bersihkan tabung filter & pelumas
• Cek kondisi oli Cek tetesan oli (4
detik pertetes oli)
Lakukan drain untuk

membuang kotoran yang
tersaring pada filter

RAD Tool
MAINTENANCE TOOLS
RAD
B. HOSE
• Cek kebocoran hose
• Cek kondisi hose
• Periksa konektor hose
C. RAD Tool
• Periksa kondisi fisik
• Cek kebocoran udara (gasket)
• Cek kondisi reaction ARM

Langkah-langkah penggunaan
RAD Tool
LANGKAH MENGGUNAKAN RAD TOOL

PT GLOMINPRO INDONESIA
Torque Vs Pressure • Mempersiapkan RAD
Due Date : 14-Nov-2020
Model 1800NGX 1900 Tool yang akan
Serial No. 1241535
TORQUE Air Press
1800
1700
digunakan.
(lbf.ft)
500
(Nm)
678
(Kgf)
69
(Psi)
23
1600
1500
• Mempersiapkan
600 814 83 27
700 949 97 32
1400
1300
Regulator RAD Tool.
800
900
1.085
1.220
110
124
36
41
1200
• Pastikan RAD Tool
Torque (lbf·ft)
1100
1.000
1.100
1.356
1.492
138
152
45
50
1000
900
dalam kondisi baik
1.200
1.300
1.627
1.763
166
179
54
59
800 beserta kartu Torsi
700
1.400
1.500
1.898
2.034
193
207
64
69
600 yang masih valid.
500
1.600 2.170 221 74
400
1.700 2.305 235 79
300
1.800 2.441 248 84
200
100
Attention:
0
ALWAYS set air pressure while tool is operating 0 10 20 30 40 50 60 70 80 90
Do not Exceed 84 Psi Pressure (Psi)

RAD Tool
LANGKAH MENGGUNAKAN RAD

TOOL
Cek tetesan oli (4-5)
Terisi oli ¾ detik pertetes oli)
• Pastikan Regulator RAD Tool berfungsi bagian
dengan terisi oli ¾ bagian dan periksa
bagian lubricant menetes dengan baik
4-5 detik per satu tetes, rekomendasi
oli (Royal purple Synfilm 32)
• Mempersiapkan Hose line minimal ½ inch Tabung

Drain
Tabung
pelumas
dengan pressure 100 Psi dan working pressure
minimal 30 Cfm.
• Gunakan alat pelindung diri (safety shoes,

helm, kacamata, sarung tangan dan penutup
telinga).

RAD Tool
PENGOPERASIAN RAD
TOOL
• Hubungkan hose Air line menuju regulator RAD
dan hose regulator menuju Tool RAD dan
pastikan kondisi connector/coupler yang
digunakan dalam keadaan bersih.
• Setting pressure mengikuti chart

dengan cara memutar T handle pada
regulator dan menekan Trigger pada
Tool dalam keadaan tanpa beban.
• Gunakan Socket yang sesuai dengan

panjang reaction ARM RAD tool.

RAD Tool
PENGOPERASIAN RAD TOOL
• Posisikan RAD Tool lurus sejajar dengan

bolt yang akan di Torsi/ membentuk sudut
90°
• Posisikan lever pada (R), tekan trigger dan
90°
pastikan arah putaran searah jarum jam
kemudian lepaskan setelah tool berhenti
• dengan
Jangan sempurna.
menekan trigger secara berulang – Lever R/L
ulang karena dapat mengakibatkan
kerusakan serius pada RAD tool.
• Ketika melepas RAD tool, jangan digerakan
keatas bawah, tapi puter arah sebaliknya,
Trigger
lepas secara horizontal

RAD Tool
SAFETY OPERATION
1. RAD Angle 90°
2. RAD Direction of Torque
3. RAD Hand Warning
4. RAD Reaction Arm Too Shoort
5. RAD Reaction Arm Wrong Direction Position
6. RAD Tilted Not On Position

RAD Tool
SELESAI PEKERJAAN
• Lakukan drain pada regulator sampai sisa kotoran dan

air bisa keluar dari regulator.
• Lepaskan sambungan udara yang menuju regulator dan

pastikan posisi T handle bebas/ tanpa tekanan.
• Lepaskan hose yang menuju Tool RAD kemudian

gulung pada regulator.
• Simpan RAD Tool beserta regulator ditempat yang
aman.

Yang dilarang saat penggunaan
RAD Tool
1. Posisi RAD Tool tidak lurus/miring.
2. Menekan Trigger secara berulang-ulang saat melakukan retorque.
3. Posisi tangan berada pada titik jepit.
4. Menggunakan socket yang tidak sesuai dengan RAD tool.
5. Menggunakan RAD Tool tanpa regulator.

Kalibrasi RAD Tool
KALIBRASI RAD Tool
• Kalibrasi adalah kegiatan untuk menentukan kebenaran konvensional

nilai penunjukkan alat ukur dengan cara membandingkan terhadap
standar ukur

Kalibrasi RAD Tool
PROSES KALIBRASI
TOOLS
• Pastikan Tool yang akan dikalibrasi masih

lengkap beserta dengan chart yang masih
valid sebagai acuan melakukan kalibrasi.
• Hubungkan hose Air line menuju regulator

RAD dan hose regulator menuju Tool RAD.
• Setting pressure mengikuti chart

dengan cara memutar T handle pada
regulator dan menekan Trigger pada
Tool dalam keadaan tanpa beban.

Kalibrasi RAD Tool
PROSES KALIBRASI
TOOLS
• Posisikan Tool ke Alat kalibrasi

dengan kondisi tegak lurus.
• Tekan tombol on untuk menghidupkan alat

kalibrasi.
• Ubah satuan ukur pada alat kalibrasi (ft.lb, Nm, Kgfm,

etc..) menyesuaikan dengan satuan Tool yang
dikalibrasi,
• Tekan tanda panah kanan/kiri sampai menemukan
satuan ukur yang digunakan

Kalibrasi RAD Tool
PROSES KALIBRASI
TOOLS
• Tekan trigger dan pastikan arah putaran

Tool searah jarum jam kemudian lepas
setelah Tool berhenti dengan sempurna.
Lever pengatur
Kanan/kiri
• Pada display Alat kalibrasi akan

menunjukkan hasil Torsi yang dicapai.
• Buka kembali Drive kalibrasi dan pastikan arah

putaran berlawanan jarum jam.
Lanjutkan seperti langkah diatas sampai batas
yang ditentukan sesuai dengan kapasitas Tools.

Kalibrasi RAD Tool
PROSES KALIBRASI
TOOLS
PT GLOMINPRO INDONESIA Torque Vs Pressure

Due Date : 14-Nov-2020 1900
Model 1800NGX 1800

Serial No. 1241535 1700
TORQUE Air Press 1600
(lbf.ft) (Nm) (Kgf) (Psi)
1500
500 678 69 23
1400
600 814 83 27
1300
700 949 97 32
800 1.085 110 36 1200
900 1.220 124 41 Torque (lbf·ft) 1100
1.000 1.356 138 45 1000
1.100 1.492 152 50 900
1.200 1.627 166 54 800
1.300 1.763 179 59 700

1.400 1.898 193 64 600
1.500 2.034 207 69 500
1.600 2.170 221 74
400
1.700 2.305 235 79
300
1.800 2.441 248 84
200
100
Attention:
0
ALWAYS set air pressure while tool is operating 0 10 20 30 40 50 60 70 80 90
Do not Exceed 84 Psi Pressure (Psi)

Sumber & Referensi materi
1. Katalog RAD Tool
2. Manual Book RAD Tool
3. SOP Pengoperasian RAD

Terima kasih

Power Tool RAD Tool Versi UT

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Power Tool RAD Tool Versi UT

Diunggah oleh

Hak Cipta:

Format Tersedia

Dasar-dasar penggunaan Power Tools

Facility Workshop & Safety Department

CONFIDENTIAL AND PROPRIETARY

1. Pengertian, fungsi, dan type RAD Torque

2. Struktur dan fungsi bagian-bagian RAD Torque

3. Langkah-langkah melakukan P2H RAD Torque

4. Langkah-langkah penggunaan RAD Torque

5. Pengoperasian & keselamatan RAD Torque

6. Yang dilarang saat penggunaan RAD Torque

8. Sumber & Referensi materi

CONFIDENTIAL AND PROPRIETARY

Torsi adalah momen gaya yang diberikan

CONFIDENTIAL AND PROPRIETARY

CONFIDENTIAL AND PROPRIETARY

 Tingkat akurasi yang sangat baik +/-5%

CONFIDENTIAL AND PROPRIETARY

BAGIAN - BAGIAN RAD TOOL

CONFIDENTIAL AND PROPRIETARY

CONFIDENTIAL AND PROPRIETARY

CONFIDENTIAL AND PROPRIETARY

• Maintenance diperlukan untuk menjaga kondisi RAD Tool selalu

CONFIDENTIAL AND PROPRIETARY

Lakukan drain untuk

CONFIDENTIAL AND PROPRIETARY

CONFIDENTIAL AND PROPRIETARY

LANGKAH MENGGUNAKAN RAD TOOL

Do not Exceed 84 Psi Pressure (Psi)

CONFIDENTIAL AND PROPRIETARY

LANGKAH MENGGUNAKAN RAD

• Mempersiapkan Hose line minimal ½ inch Tabung

• Gunakan alat pelindung diri (safety shoes,

CONFIDENTIAL AND PROPRIETARY

• Setting pressure mengikuti chart

• Gunakan Socket yang sesuai dengan

CONFIDENTIAL AND PROPRIETARY

PENGOPERASIAN RAD TOOL

• Posisikan RAD Tool lurus sejajar dengan

CONFIDENTIAL AND PROPRIETARY

1. RAD Angle 90°

2. RAD Direction of Torque

3. RAD Hand Warning

4. RAD Reaction Arm Too Shoort

5. RAD Reaction Arm Wrong Direction Position

6. RAD Tilted Not On Position

CONFIDENTIAL AND PROPRIETARY

• Lakukan drain pada regulator sampai sisa kotoran dan

• Lepaskan sambungan udara yang menuju regulator dan

• Lepaskan hose yang menuju Tool RAD kemudian

CONFIDENTIAL AND PROPRIETARY

1. Posisi RAD Tool tidak lurus/miring.

2. Menekan Trigger secara berulang-ulang saat melakukan retorque.

3. Posisi tangan berada pada titik jepit.

4. Menggunakan socket yang tidak sesuai dengan RAD tool.

5. Menggunakan RAD Tool tanpa regulator.

CONFIDENTIAL AND PROPRIETARY

KALIBRASI RAD Tool

• Kalibrasi adalah kegiatan untuk menentukan kebenaran konvensional

CONFIDENTIAL AND PROPRIETARY

• Pastikan Tool yang akan dikalibrasi masih

• Hubungkan hose Air line menuju regulator

• Setting pressure mengikuti chart

CONFIDENTIAL AND PROPRIETARY

• Posisikan Tool ke Alat kalibrasi
